雅马哈音叉品牌标识立体结构设计

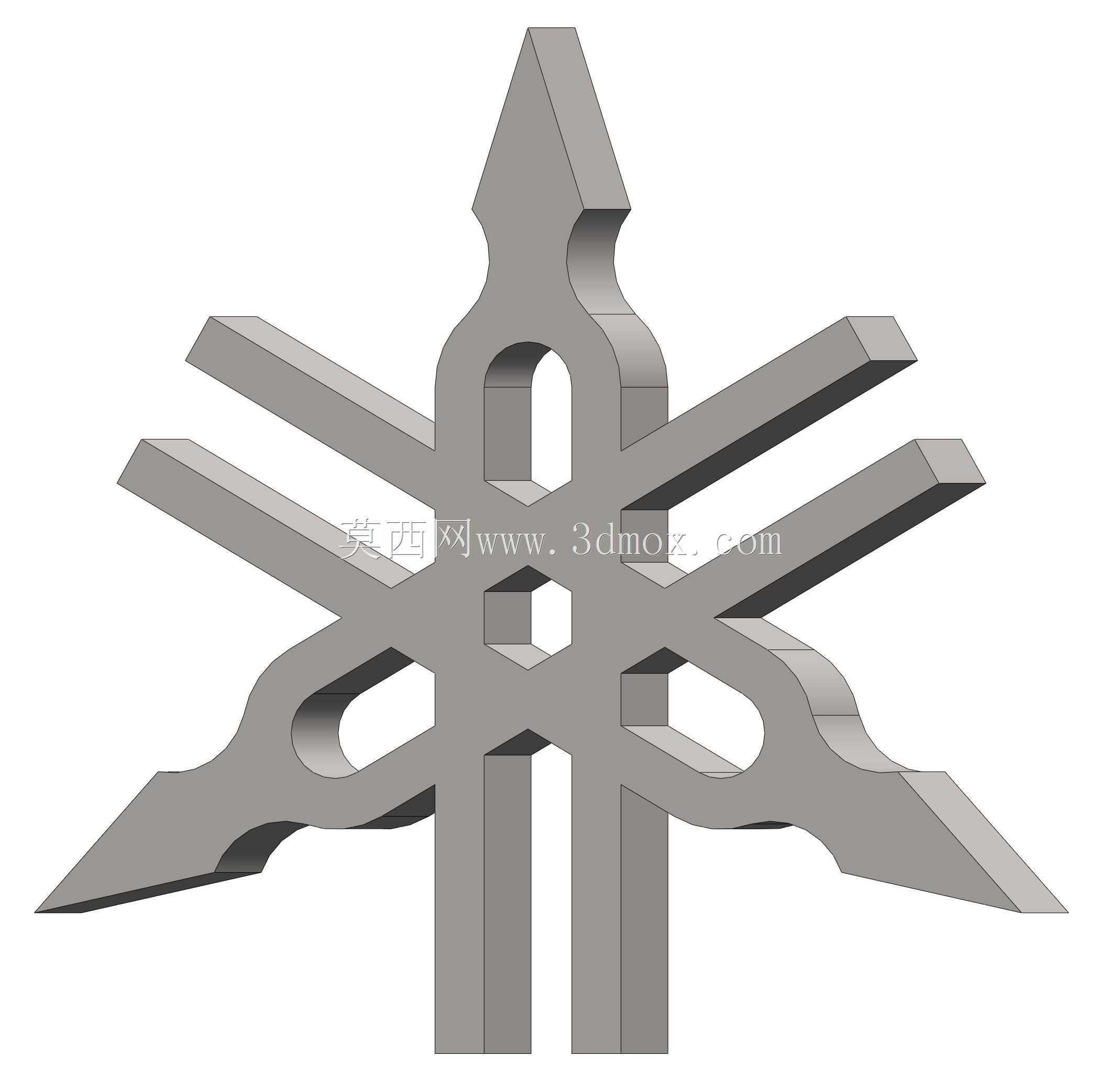

　　这款立体音叉标识结构，最初的设计需求来自品牌线下展厅的装饰构件配套，后续也可适配品牌周边文创的金属摆件、设备外观的嵌入式铭牌等场景，在实际落地应用中，需要兼顾视觉识别的辨识度与实体加工的工艺可行性。从结构设计逻辑来看，整体采用中心对称布局，三个方向的音叉臂呈120度夹角均匀分布，这种布局一方面完全还原品牌标识的视觉记忆点，另一方面在实体加工时，无论采用铣削加工、3D打印还是压铸成型，都能保证各方向的结构应力均匀分布，避免单侧结构过长导致的加工变形或者安装后受力断裂的问题。设计过程中首先确定了中心基座的厚度基准，所有音叉臂的厚度与基座保持一致，仅在臂身与基座衔接的位置做了圆弧过渡处理，这个过渡结构不是单纯的视觉美化，

　　实际是为了消除直角衔接处的应力集中，若采用金属材质做实体件，在受到外力磕碰时，圆弧过渡能将集中应力分散到更大的结构面上，大幅降低衔接处开裂的风险。每个音叉臂的末端都做了斜切收窄的造型处理，斜切面的角度经过反复调整，既保证从正面、侧面45度角等常规观察视角都能识别到音叉的尖端特征，又不会因为尖端过于锐利导致加工时崩边，或者作为摆件使用时存在划伤风险。臂身中间的镂空结构是设计中的细节重点，镂空的内边缘同样做了等半径的圆角处理，一方面是匹配整体的圆弧过渡风格，另一方面在采用钣金折弯或者型材拼接工艺制作大尺寸标识时，镂空处的圆角能避免折弯应力导致的板材撕裂，同时也能减少积灰死角，降低后期户外使用时的清洁维护难度。从安装边界来看，

　　结构背面预留了平整的安装基准面，可根据不同的安装场景适配背胶粘贴、螺丝锁付、焊接固定等多种连接方式，中心位置预留的定位孔可适配M4到M6规格的固定螺丝，安装时不需要额外做结构打孔，避免破坏标识的正面视觉完整性。尺寸设计上采用模块化比例，整体外接圆直径与结构厚度的比例控制在8:1，这个比例下无论是做直径100mm的桌面小摆件，还是放大到直径1000mm的户外墙面标识，都不会出现结构过薄导致的变形，或者过厚导致的视觉笨重感。在实际工程应用中，若作为设备外观的嵌入式铭牌使用，可直接将该结构的安装基准面与设备外壳的安装槽贴合，三个方向的音叉臂不会超出设备外壳的安装边界，不会与设备周边的管线、操作部件产生干涉；若作为展厅的悬挂装饰件，

　　可在中心基座的背面加装吊耳结构，对称分布的三个音叉臂能保证悬挂时的重心完全落在中心位置，不会出现倾斜偏转的问题。结构的所有棱边都做了0.2mm的倒角处理，这个细节在做表面喷涂、阳极氧化等表面处理时，能避免棱边处出现漆层堆积或者氧化层不均的问题，提升最终成品的外观质感。设计时也考虑了不同加工工艺的适配性，若采用CNC铣削加工，所有结构面都设置了合理的拔模斜度，加工时不需要多次翻面装夹，一次装夹即可完成正面所有结构的加工，减少加工工序与装夹误差；若采用压铸工艺生产，结构的壁厚均匀一致，没有出现壁厚突变的位置，能避免压铸时出现缩孔、冷隔等成型缺陷；若采用FDM3D打印制作手板，所有悬空结构的角度都大于45度，打印时不需要额外添加支撑，减少后期支撑去除的工作量，也能避免支撑残留影响表面质量。在品牌视觉还原度上，每个音叉臂的宽度比例、镂空的位置尺寸都严格匹配平面标识的比例关系，不会因为立体化处理出现视觉变形，保证不同尺寸、不同工艺制作的实体标识都能被快速识别，不会出现品牌视觉传达的偏差。
