LM20型20毫米直线运动轴承三维模型

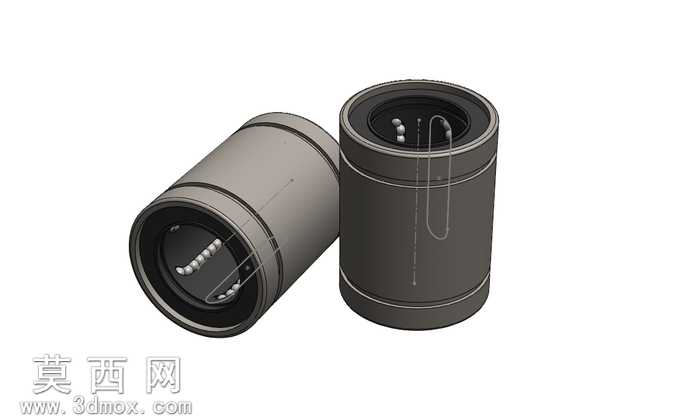

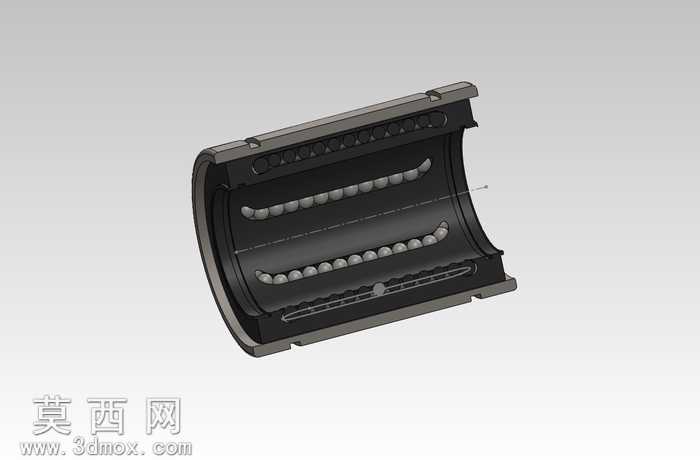

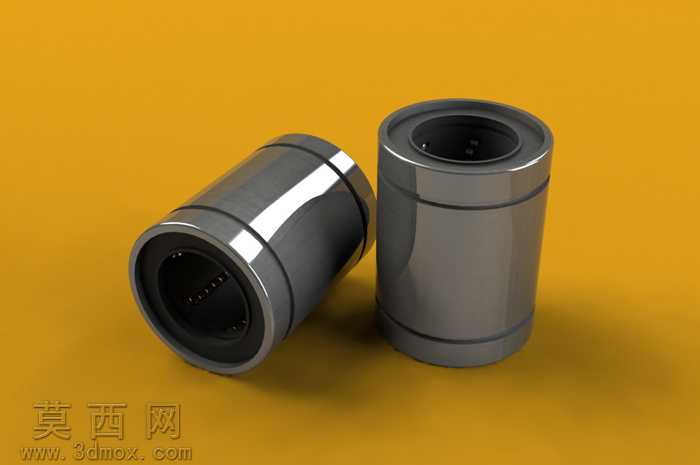

本作品为LM20规格直线轴承的三维建模成果，建模过程严格遵循直线轴承的实际工业尺寸标准，首先通过草图绘制勾勒出轴承的内外径轮廓、两端限位挡边的截面形态，利用旋转凸台特征生成轴承的金属外套基体，精准还原外套筒的圆柱度与同轴度公差要求。针对轴承内部的保持架结构，采用环形阵列特征完成滚道槽的均匀排布，每一条滚道的弧度、深度都匹配20mm公称轴径的配合间隙，保证后续虚拟装配时轴件可顺畅实现直线往复运动。建模阶段对钢珠滚动体的装配关系做了严谨的约束设置，既还原了钢珠在滚道内的排布逻辑，也通过配合间隙的参数化设置体现真实产品的运动精度。材质与渲染环节，对外层金属套筒赋予镀铬金属材质，调整材质的反射率、粗糙度参数，还原工业轴承表面亮面镀铬的金属质感，呈现出真实产品表面光滑、带有清晰环境反射的视觉效果；对内部的塑料保持架赋予哑光深灰工程塑料材质，与金属外套形成明确的材质区分；滚动钢珠则采用高抛光轴承钢材质，通过高光反射效果凸显钢珠的精密加工质感。场景渲染时选用暖黄色纯色背景，搭配柔和的三点布光方案，主光从侧上方打亮轴承主体轮廓，辅光弱化金属表面的硬阴影，轮廓光勾勒轴承套筒的边缘线条，最终呈现出的渲染图清晰展现轴承的外观形态、结构层次，可直观看到套筒外壁的环形定位槽、两端的倒角结构，以及轴承开口处内部的滚道排布细节。设计过程中充分考虑该型号轴承的实际应用场景，所有结构尺寸都适配20mm直径光轴的安装需求，模型保留了完整的参数化特征，可根据不同的应用场景调整配合公差、外套长度等参数，能够直接用于数控设备、线性传动机构的虚拟装配、运动仿真以及工程出图环节，为线性传动系统的设计验证提供精准的三维模型支撑。
