单级行星齿轮传动机构三维设计

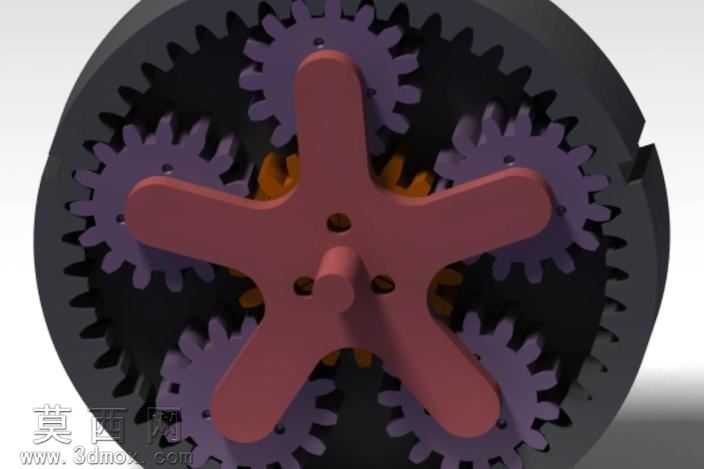

本作品为单级行星齿轮传动机构的三维建模设计，整体采用参数化建模思路完成，首先依据行星轮系的传动比匹配要求，确定太阳轮、行星轮、内齿圈的模数、齿数、压力角等核心齿形参数，保证各轮齿啮合侧隙处于合理区间，避免传动过程中出现卡滞或间隙过大的问题。建模过程中先完成太阳轮的齿形绘制，通过渐开线方程生成精准齿廓，经拉伸得到太阳轮实体；随后基于行星轮均布的安装要求，在行星架上均匀布置五个行星轮的安装轴位，每个行星轮的齿形参数与太阳轮、内齿圈完全匹配，保证同时与内外两个齿轮正确啮合。内齿圈作为整个轮系的固定外圈部件，建模时重点保证内齿的渐开线齿向精度，与行星轮的啮合接触面积符合设计要求。行星架采用五星形辐条结构，中心设置输入轴安装凸台，五个辐条末端对应行星轮的安装位置，既保证了结构强度，又有效减轻了整体重量。材质渲染阶段，内齿圈采用哑光黑色金属材质模拟调质处理的合金钢壳体，行星轮采用暗紫色哑光工程塑料材质区分传动部件，行星架采用红棕色磨砂金属材质呈现结构支撑件的质感，各部件的装配间隙清晰可见，啮合位置的接触关系直观明确。整个模型完整还原了单级行星轮系的传动逻辑，太阳轮输入动力时，五个行星轮同时沿内齿圈做周转运动，通过行星架输出低转速大扭矩的动力，各部件的装配关系完全符合实际机械装配要求，无干涉错位问题，可用于行星传动原理的演示、传动结构的方案验证，也可作为相关传动装置设计的参考基础模型，清晰展现了行星轮系紧凑结构、大传动比的核心优势。
