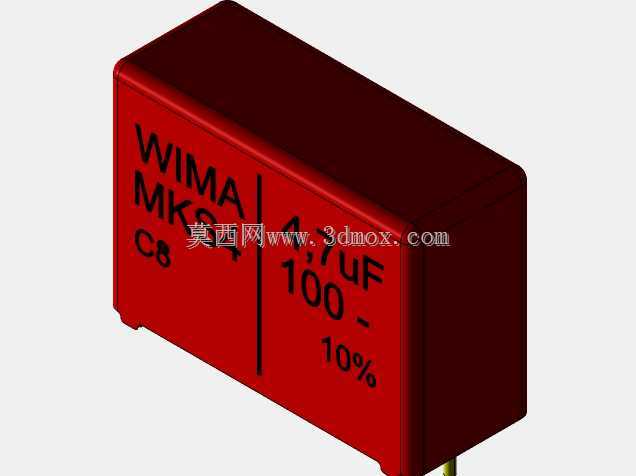

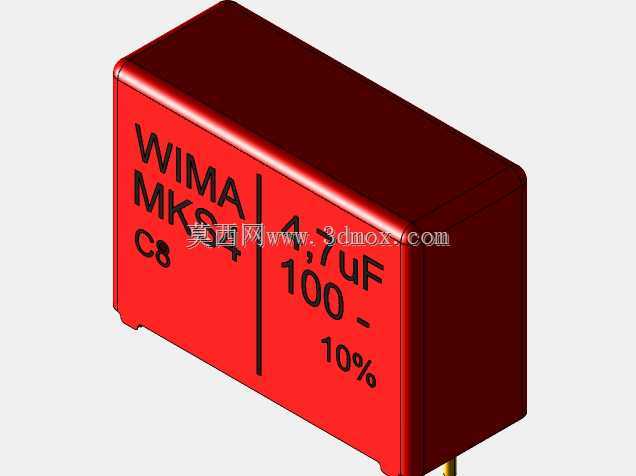

Wima4.7uF100V薄膜电容三维结构建模

　　在工业控制板卡、音频放大设备、开关电源滤波回路的设计选型过程中，直插式薄膜电容是极为常用的无源器件，这款4.7uF耐压100V的Wima电容，常被布置在PCB板的电源输入侧、信号耦合通路以及高频退耦位置，用来滤除线路中的杂波干扰、阻隔直流分量通过、完成交流信号的无损传递，相比同容量的电解电容，它具备更低的介质损耗、更稳定的温度特性，以及更长的无故障工作时长，在对信号保真度要求较高的音频前级电路、对可靠性要求严苛的工业伺服驱动板上应用十分广泛。做这款元件的三维建模时，首先要考虑的是它在整机装配中的干涉校验需求，很多工程师在做PCB布局时只关注焊盘间距，忽略元件本体的实际占位，往往会出现电容安装后和周边散热片、接插件、

　　结构加强筋发生空间干涉的问题，所以建模过程中没有做过度的外观简化，而是严格还原了本体的方正块体结构，外壳表面的标识凹槽、引脚的伸出长度与折弯角度都按照实物的安装尺寸做了1:1复刻，本体的边角做了符合实际注塑工艺的小圆角处理，没有出现尖锐直角这类不符合生产实际的结构。从安装边界来看，这款电容采用直插式引脚设计，两个引脚的中心距符合常规通用PCB的孔位排布标准，引脚直径适配常用的0.8mm安装孔径，本体在PCB板面以上的占用高度需要在结构设计时提前预留，避免和上方的机箱盖板、屏蔽罩发生碰撞，本体的宽度与厚度方向的尺寸也需要在布局时和周边的电阻、二极管、集成电路芯片留出足够的安全间隙，一方面满足焊接工艺的操作空间要求，

　　另一方面也避免元件工作时的温升相互影响。建模时对外壳的分模线位置也做了还原，实际产品的红色塑壳是上下两部分扣合封装，分模线位于本体侧面的中线位置，这一细节的还原能让装配校验时的视觉判断更贴近真实装配效果，不会因为模型外观过度简化导致工程师误判空间占用。在电路设计的结构协同环节，这类无源器件的精准三维模型能大幅减少打样后的整改次数，以往很多项目在样机装配阶段才发现电容高度超标，不得不临时更换元件规格或者重新调整PCB布局，拖慢项目进度，精准的元件模型可以在设计阶段就完成全链路的空间校验，确保所有元器件装配后既满足电气性能要求，也符合结构空间的限制。这款电容的引脚采用镀锡铜材质，具备良好的可焊性，

　　建模时也还原了引脚的金属质感与本体的哑光塑壳质感，在做产品的爆炸图、装配演示动画时可以直接调用，不需要额外做外观材质的调整。从功能特性对应的结构设计来看，这类薄膜电容的内部是金属化薄膜卷绕结构，外部用阻燃环氧塑壳封装，所以本体具备足够的机械强度，在常规的波峰焊、手工焊接过程中不会因为受热出现外壳变形的问题，建模时的本体结构强度模拟也符合这一特性，在做装配应力仿真时，可以直接套用对应的材料参数完成校验。很多刚入行的结构工程师在做电子设备内部布局时，容易低估这类小元件的空间影响，实际上不同品牌、不同系列的同容量电容，本体尺寸差异很大，有的偏窄高，有的偏宽矮，如果模型尺寸不准，很容易在批量生产时出现元件插装困难、和周边部件碰擦的问题，这款模型的所有外形尺寸都来自实物测绘，安装孔位、引脚伸出长度、本体各向尺寸都和实物一致，能直接用于各类电子设备的结构设计、装配校验、工艺模拟环节。
