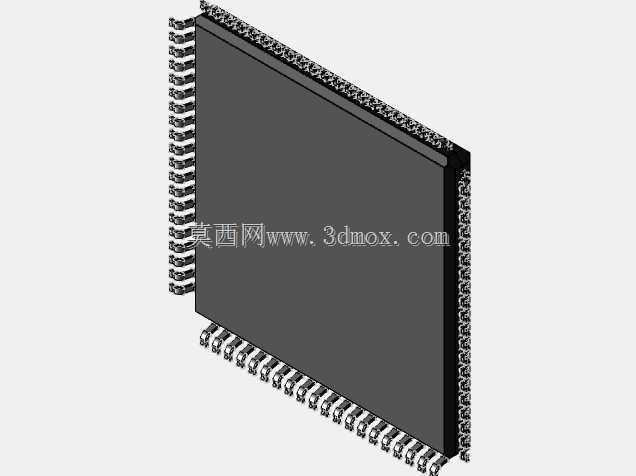

LQFP80封装12mm规格芯片三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，LQFP封装的芯片是极为常见的表贴元器件，这款12mm尺寸的LQFP80封装结构，是板级结构设计、PCB Layout、整机结构干涉校验环节必不可少的参考模型。做过板卡结构设计的工程师都清楚，这类表贴芯片的建模精度直接影响后续的结构件避让、焊盘设计、生产贴片的良率，很多新手建模时容易忽略引脚的共面度、引脚间距的公差带，导致导出的STEP模型导入PCB软件后出现干涉，或者生产时出现引脚虚焊、桥连的问题。

　　这款模型的设计思路完全贴合实际量产的封装尺寸规范，整体塑封主体为正方形结构，单边长度控制在12mm，塑封本体的厚度符合常规LQFP封装的厚度区间，四个边角做了标准的模塑倒角，避免生产过程中塑封体出现应力开裂的问题。四周排布的80个鸥翼型引脚，单边引脚数量为20个，引脚间距严格遵循0.5mm的标准节距，引脚的成型角度、伸出长度、弯折弧度都完全参照JEDEC的封装规范制作，每个引脚的末端焊盘区域做了平整处理，还原了实际元器件引脚共面度的设计要求，不会出现引脚高低差导致的贴片偏移问题。

　　从实际应用场景来看，这类封装的芯片常被用作主控MCU、接口转换芯片、可编程逻辑器件，在工业采集模块、智能家居控制板、汽车车身控制单元中都有大量应用。在做整机结构设计时，工程师需要提前确认芯片上方的散热空间、周边接插件与芯片本体的安全距离，尤其是在做灌封处理的板卡设计中，需要精准计算芯片本体占用的空间，避免灌封胶厚度不足导致的绝缘问题，或是灌封后应力拉扯引脚导致的虚焊故障。

　　建模过程中特意还原了塑封本体与引脚的位置公差，塑封本体的边缘到最外侧引脚的距离符合量产元器件的实际尺寸，不会出现模型尺寸偏大导致的PCB布局时周边元件排布空间不足，或是尺寸偏小导致的结构件与芯片本体干涉的问题。很多工程师在选型阶段如果没有精准的三维模型，往往会预留过大的避让空间，导致PCB板尺寸偏大，增加整机的物料成本，或是预留空间不足，打样后才发现结构干涉，需要重新改板，拉长项目的研发周期。

　　另外在做热仿真分析时，这个模型的塑封体材质参数、引脚的导热路径都可以直接赋予对应的材料属性，模拟芯片满负载运行时的温度分布，帮助工程师评估是否需要在芯片上方增加散热片，或是调整板上的过孔布局来增强散热效果。引脚的排布完全对应实际芯片的引脚顺序，在做结构干涉检查时，也能同步确认周边走线、过孔与引脚的安全距离，避免出现高压引脚与低压信号引脚距离不足导致的放电风险。

　　对于做自动化贴片编程的工程师来说，这个模型也可以直接导入贴片机的离线编程软件，用来模拟吸嘴取料的位置、料站的供料角度，提前确认引脚的视觉识别定位点，减少首件调试的时间，避免因为封装尺寸错误导致的吸料偏移、抛料率过高的问题。在做波峰焊或者回流焊的治具设计时，也可以依托这个模型的尺寸来设计治具的压块位置，避开引脚区域，保证焊接时PCB板受力均匀，减少板卡过炉后的变形量。

　　需要注意的是，这类LQFP封装的芯片在安装时，焊盘的设计尺寸需要匹配引脚的宽度与伸出长度，模型中引脚的宽度、引脚末端的长度都做了精准还原，工程师可以直接参考模型的引脚尺寸来设计对应的焊盘，不需要再额外查阅封装手册核对尺寸，减少设计过程中的重复工作量。同时塑封本体上的定位标记位置也符合实际芯片的丝印定位点，在做视觉检测的程序编写时，可以直接参考模型上的定位点位置来设置检测基准，提升AOI检测的识别准确率。
