钣金结构桌面设备防护机箱

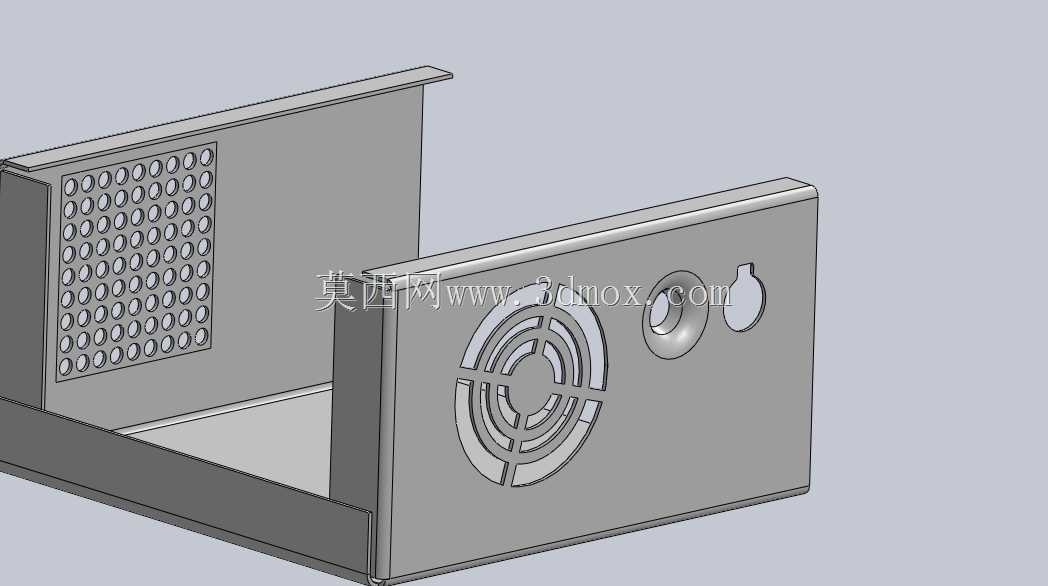

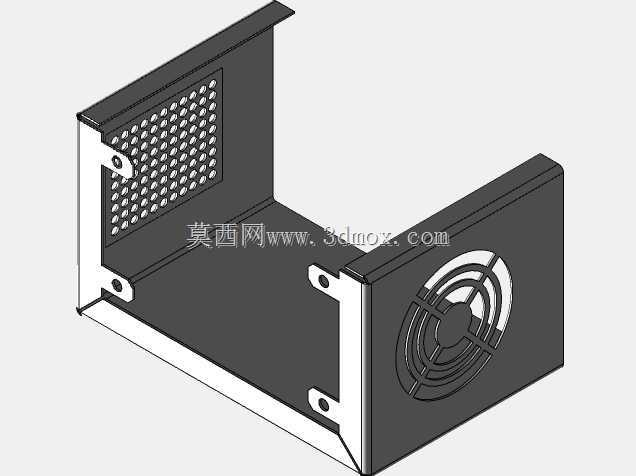

　　这款桌面式钣金机箱主要面向小型桌面级工业控制模块、嵌入式检测单元、小型算力板卡这类需要就近部署在操作工位旁的电子硬件提供安装承载与防护，常见于实验室测试台、生产线边工位终端、小型桌面式检测仪器的集成配套场景，区别于落地式机柜的大容积设计，这类机箱的核心设计目标是在有限的桌面占用空间内，完成板卡固定、通风散热、外部接口防护、安装维护便捷性的多重需求平衡。从结构设计逻辑来看，整体采用U型折弯一体成型的主体框架，减少了拼接焊缝的数量，既提升了壳体的整体结构刚性，也降低了钣金加工过程中的拼接工序成本，两侧的安装折边预留了标准化的固定孔位，既可以通过孔位直接将机箱固定在桌面预设的安装支架上，也可以搭配L型固定件实现壁挂式安装，

　　适配不同工位的部署需求。机箱的两个通风面分别做了差异化的散热结构设计，其中一侧采用密集阵列式冲孔网，冲孔的孔径与孔间距经过匹配计算，既可以保证足够的通风通流面积，满足内部发热元件的自然散热或者小尺寸风扇的强制通风需求，同时冲孔的边缘做了去毛刺处理，避免安装维护过程中划伤操作人员，也能阻挡大尺寸的杂物落入机箱内部；另一侧则预留了标准轴流风扇的安装位，集成了风扇防护网罩的安装结构，用户可以根据内部硬件的实际发热功耗，选择加装对应尺寸的散热风扇，不需要额外对壳体进行二次打孔加工，降低了二次改装的成本。机箱的安装边界设计充分考虑了桌面部署的实际需求，整体进深与宽度控制在常规桌面置物的合理范围内，不会占用过多的操作台面空间，

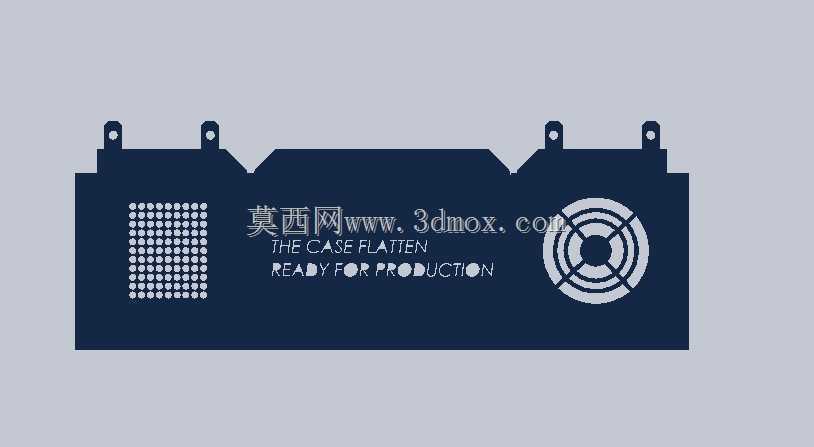

　　壳体的边缘全部做了折边压死边处理，没有裸露的钣金锐边，在桌面摆放或者移动过程中不会刮擦桌面、也不会对操作人员造成割伤风险。内部的安装空间预留了多层板卡的安装螺柱位置，可以根据实际搭载的硬件尺寸，选择不同高度的铜螺柱进行固定，适配不同厚度的控制板、电源模块、接口转接板的安装需求，壳体的开口侧预留了面板安装的折边，可以搭配定制的前面板实现电源开关、状态指示灯、外接接口的外露布置，不需要额外设计面板固定结构。从钣金工艺的实现角度，主体板材选用常用的冷轧钢板，折弯角度控制在90度直角，折弯半径匹配板材厚度，避免折弯处出现开裂或者回弹变形的问题，所有的固定孔位均采用数控冲床一次加工成型，孔位的位置精度可以保证内部元件安装时不会出现对位偏差，

　　表面处理可以根据使用场景选择喷塑、镀锌或者喷漆工艺，适配不同工业场景的防腐蚀、防静电需求。在实际使用过程中，这类机箱的维护便捷性设计也十分重要，上盖采用可拆卸式结构，通过侧边的快拆螺丝或者卡扣进行固定，不需要完全拆除整个机箱就可以完成内部板卡的调试、更换与线路整理，两侧的安装折边除了固定功能之外，也可以作为机箱放置时的支撑脚，抬高机箱底部与桌面的间隙，进一步提升底部的空气流通能力，辅助提升整体散热效果。针对桌面场景的使用特点，机箱整体重量控制在合理范围内，单人即可完成搬运、安装与调试作业，不需要额外的吊装或者多人配合，适配小批量设备集成、实验室原型搭建、工位终端改造这类灵活多变的使用需求，结构设计上没有冗余的复杂结构，所有的折弯、冲孔、折边结构都可以通过常规的钣金加工设备完成，不需要开模，加工周期短，改型调整灵活，可以根据实际搭载的硬件尺寸快速调整壳体的长宽高参数，适配不同的定制化需求。
