手动夹持类鲤鱼钳结构设计

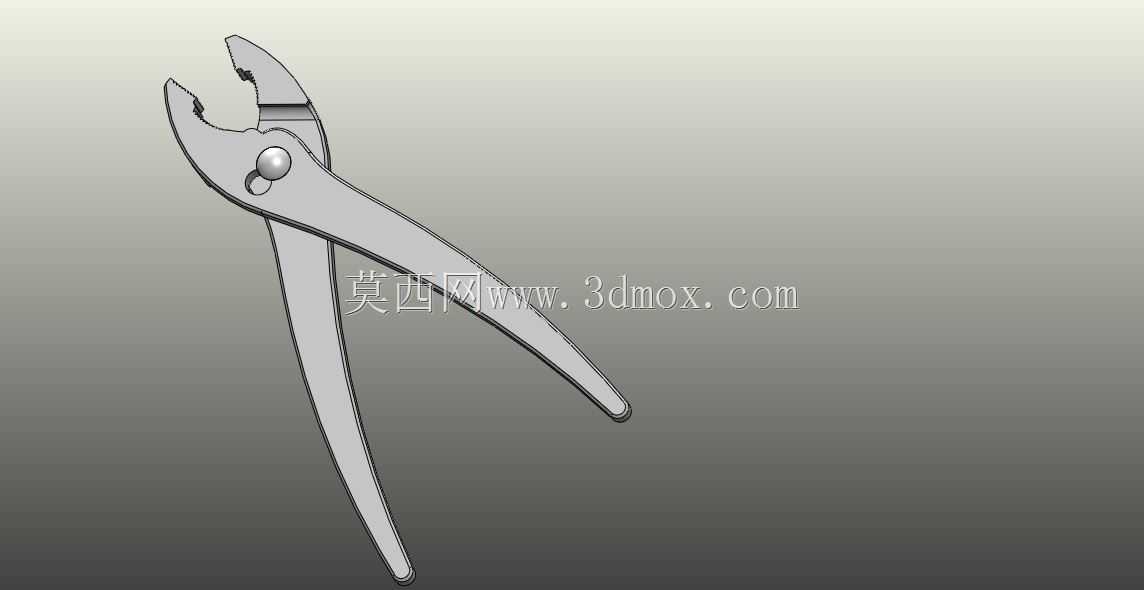

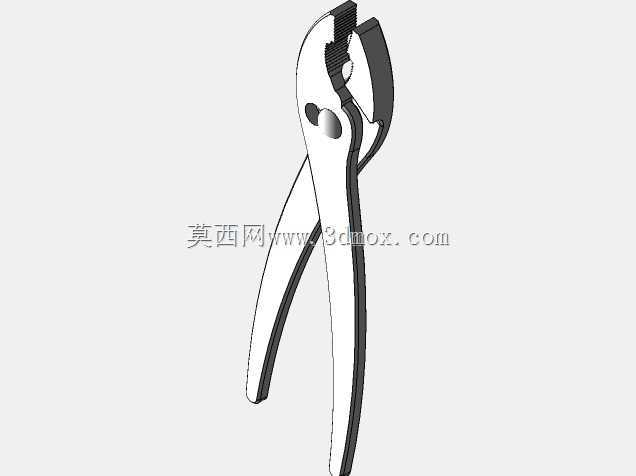

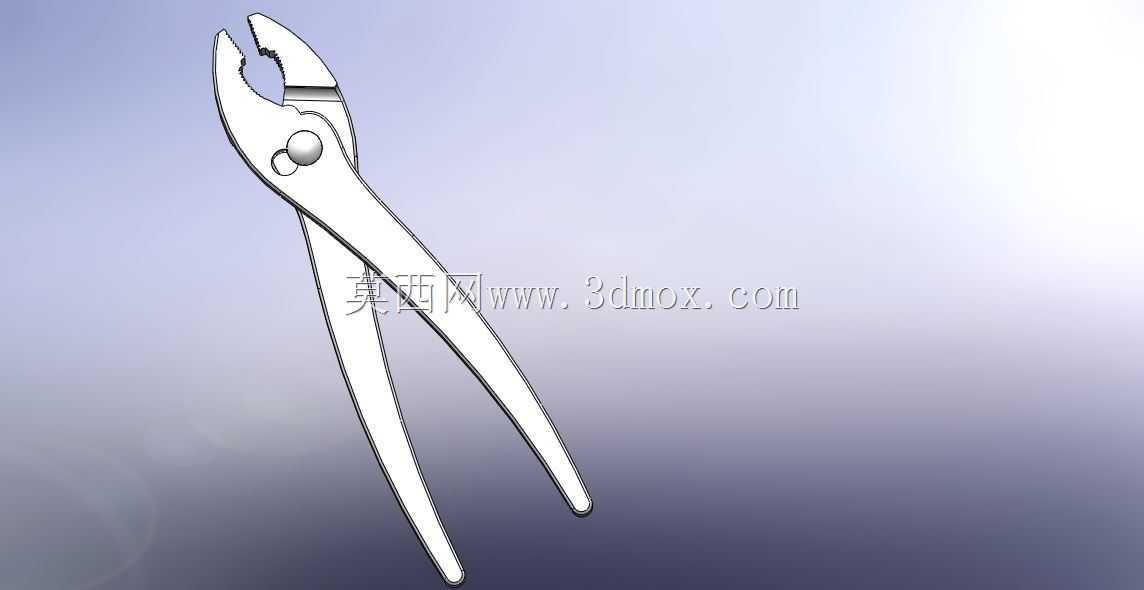

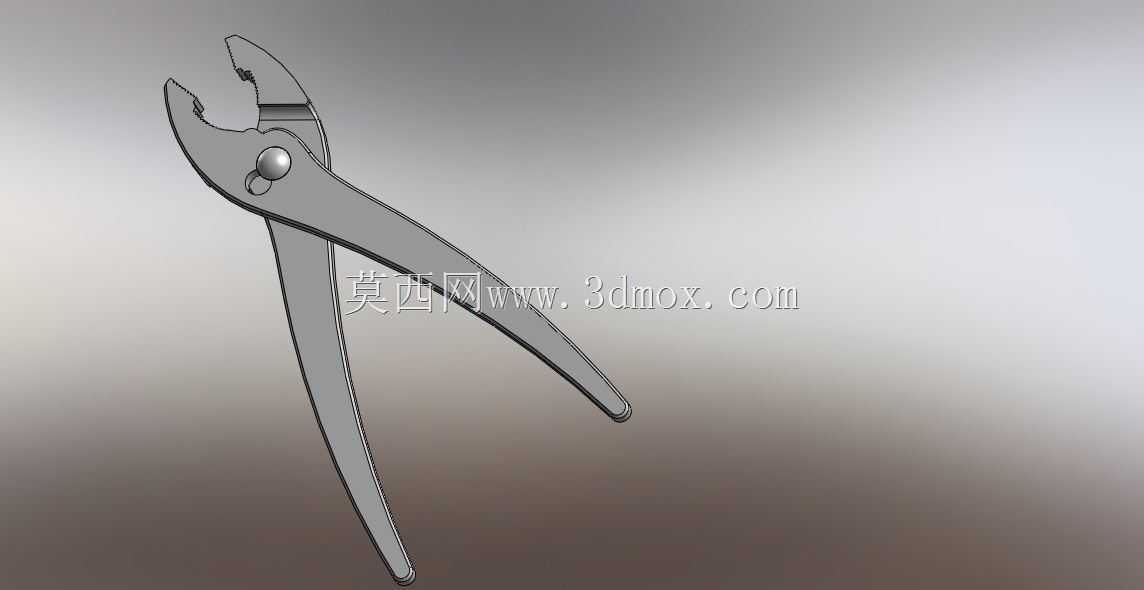

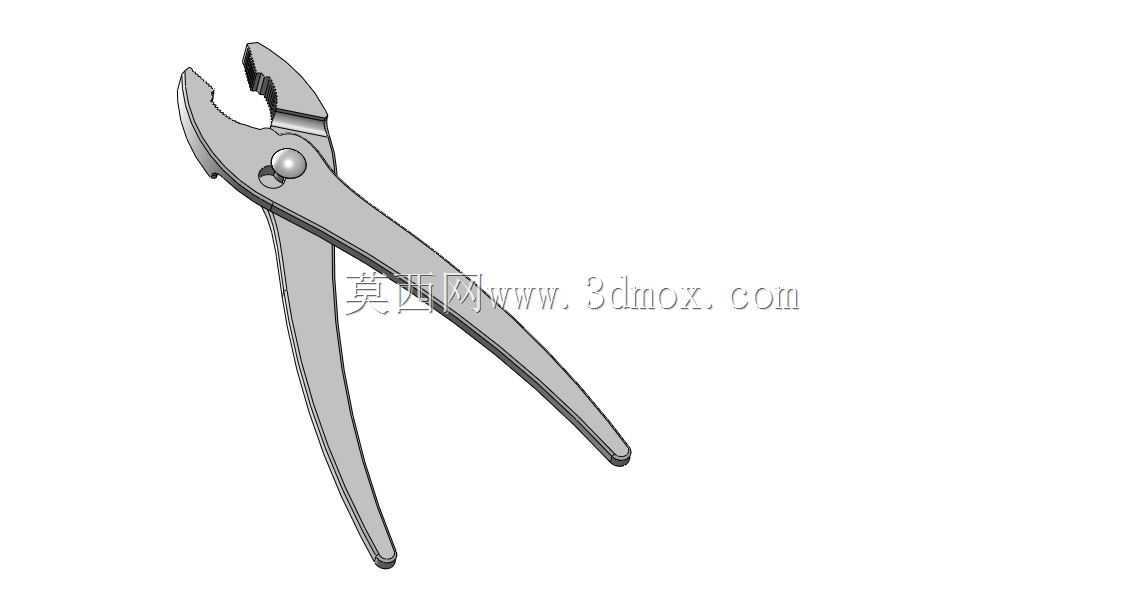

　　日常设备维保、五金加工、装配作业场景里，这类带圆弧钳口的夹持钳是工位上出镜率极高的手动工具，和尖嘴钳、斜口钳的细分定位不同，它的钳口预留了多段不同曲率的咬合齿，既可以夹持扁平状的金属垫片、塑料线束卡扣，也能卡住圆柱形的螺栓杆、小直径铜管，甚至可以临时替代扳手拧动小规格的六角螺母，在狭窄的设备内部安装空间里，长手柄带来的力矩优势能让操作人员用更小的握力输出足够的夹持力，不会因为施力不足导致工件滑脱。从结构设计逻辑来看，整个钳子采用两片式对称剪叉结构，中间的铰接销轴是核心受力部件，销轴和两片钳体的配合间隙控制在合理范围，既保证开合动作顺畅无卡滞，又不会因为间隙过大导致钳口错位，咬合时上下钳口的齿面可以完全贴合，

　　避免局部应力集中导致齿面崩损。钳头位置的咬合齿做了差异化的齿形设计，靠近铰接点的位置齿距更密、齿深更浅，适合夹持硬度较高的金属零件，夹持时接触面积更大，不会在工件表面留下过深的咬痕；靠近钳口尖端的位置齿距更宽、齿深更深，适合夹持需要大拉力固定的工件，比如拉扯线束、拔除定位销的时候，更深的齿可以嵌入工件表层，防止施力过程中打滑。手柄部分做了符合人体工学的弧形收窄设计，从铰接点往手柄末端逐渐收窄变薄，末端做了圆弧过渡，没有尖锐的棱角，操作人员长时间握持作业时不会硌手，手柄的长度比例经过反复校核，握力点到铰接点的力臂长度是钳口受力点到铰接点力臂长度的数倍，按照杠杆力矩计算，正常成年男性单手握持可以输出数百牛的夹持力，

　　足以应对绝大多数日常拆装、夹持作业需求。设计过程中需要重点关注铰接位置的强度校核，当钳口夹持最大硬度工件、手柄施加最大握力时，销轴位置的剪切应力、钳体根部的弯曲应力都要控制在材料许用应力范围内，通常这类钳子会选用中碳钢整体锻造成型，钳头部位做局部淬火处理提升齿面硬度，手柄部分保持适当的韧性，避免受力时发生脆性断裂。钳口张开的最大角度也做了限位设计，不会因为过度张开导致两片钳体脱开，张开到最大角度时钳口的开口尺寸可以满足常规直径管件、螺栓的夹持需求，完全闭合时上下钳口的尖端可以完全对齐，能够夹持厚度极薄的金属箔片、细导线这类小尺寸工件。从安装和使用边界来看，这类手动工具不需要额外的配套安装附件，操作人员可以直接手持使用，

　　整体外形尺寸适配常规的工具兜、五金工具箱收纳槽，不会占用过多的储物空间，钳体表面做了氧化防锈处理，在潮湿的车间环境下短期存放也不会轻易生锈，日常使用时只需要定期在铰接销轴位置滴注少量润滑油，就可以长期保持开合顺畅的使用状态。在实际产线应用中，这类钳子常被放在装配工位的工具挂板上，和螺丝刀、扳手、锉刀等常用工具搭配使用，不管是家用五金维修、水电安装作业，还是工厂里的设备日常维保、小件产品装配，都能看到它的使用场景，结构简单可靠、维护成本极低、功能覆盖范围广是这类手动夹持工具能长期在五金工具品类里占据稳定份额的核心原因，设计时不需要添加多余的复杂结构，在保证核心结构强度、夹持精度的前提下，优化握持手感、控制整体重量，就能满足绝大多数一线作业人员的使用需求。
