L型带滚轮导向安装支座结构

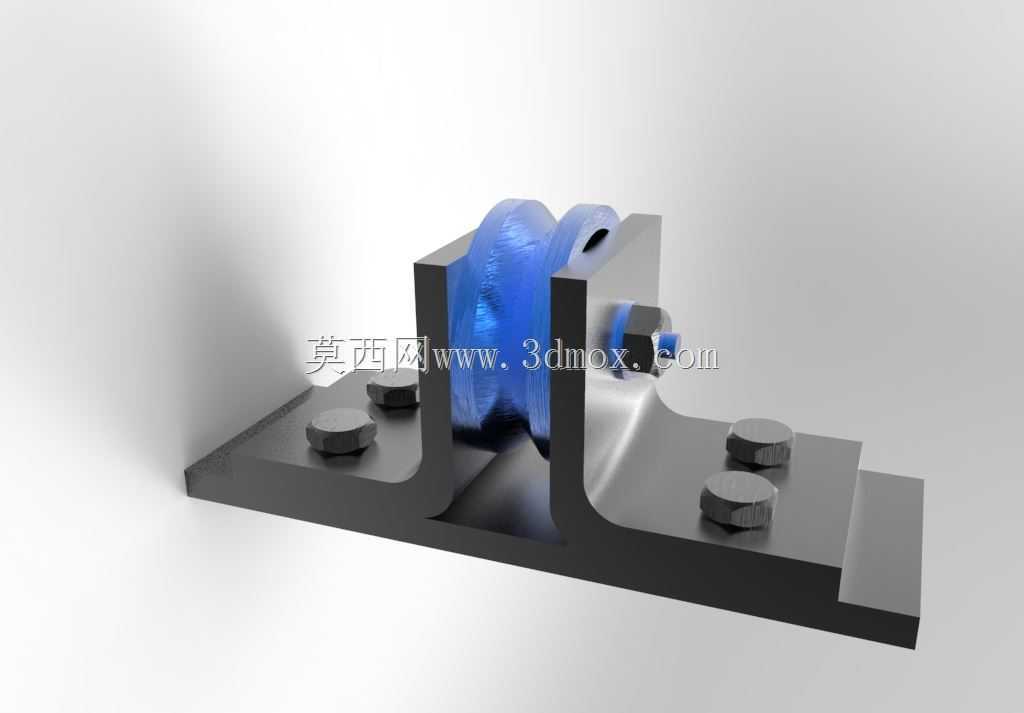

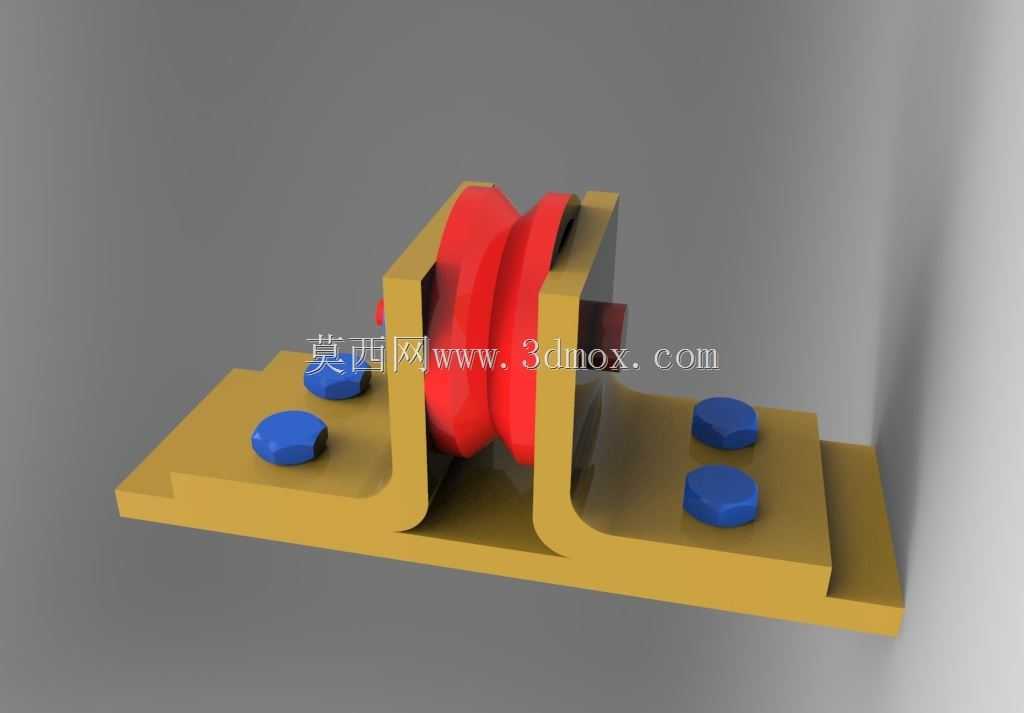

　　这类带滚轮的L型安装支座，在轻工输送线、小型物料导向工位、自动化分拣设备的侧边限位段应用十分普遍，日常做设备改造时经常会碰到需要做侧向导向、避免物料运行偏摆的场景，这类构件刚好能填补直导轨无法覆盖的小行程导向需求。从结构本身来看，底座采用折弯成型的L型碳素钢板作为承载基体，竖直立板上开有同轴的安装孔，用来穿设滚轮的固定销轴，销轴端部采用六角螺母配合防松垫圈锁止，避免设备长期运行产生的振动导致销轴松脱，滚轮外圈采用蓝色的高分子耐磨材质，相比金属滚轮能降低与被导向工件接触时的硬摩擦损伤，同时滚轮内部自带滑动轴承衬套，转动时阻力更小，不会出现卡滞问题。底座的水平安装面上预留了四个内六角圆柱头螺栓的安装沉孔，

　　安装时可以直接将支座固定在设备的型材框架或者安装平台上，沉孔设计能让螺栓头完全埋入板件表面，不会突出平面干涉工件的正常通行。设计这类支座的时候，首先要核算的是竖直立板的抗弯强度，毕竟滚轮受到侧向推力时，立板与底板的折弯位置是应力集中区域，所以折弯处做了小圆弧过渡处理，避免应力集中导致的板件开裂，同时底板的宽度要大于立板高度的二分之一，保证螺栓锁紧后支座不会受侧向力发生倾覆。安装边界上，这类支座的底板长度通常控制在120mm以内，宽度在60mm左右，竖直立板高度在50mm上下，整体占用的安装空间很小，不需要对原有设备做大规模的结构改动，就能直接加装在现有工位上。滚轮的突出高度要比立板表面高出10mm左右，

　　保证被导向的工件只会接触到滚轮外圈，不会剐蹭到金属立板表面，减少工件表面的划伤概率。实际使用场景里，这类支座经常成对布置在输送线的两侧，对纸箱、小型塑料工件、工装托盘做运行导向，当工件经过时，滚轮随工件的行进方向被动转动，既限制了工件的左右偏移量，又不会给工件的行进增加额外阻力，相比固定的挡条结构，滚轮式导向的摩擦阻力能降低70%以上，尤其适合表面容易刮花的工件输送场景。另外在一些小型推拉门、滑动检测工装的导向结构里，也能看到这类支座的应用，只需要根据实际承受的载荷调整板件厚度和滚轮尺寸，就能适配不同的载荷需求，比如轻载场景用2mm厚的冷轧钢板做基体，配直径20mm的尼龙滚轮就能满足需求，重载场景则可以换成4mm厚的钢板，

　　配带轴承的金属包胶滚轮，承载能力能提升三倍以上。做三维建模的时候，要注意把销轴与安装孔的配合间隙控制在0.1mm以内，既保证销轴能顺利穿入，又不会因为间隙过大导致滚轮出现径向窜动，螺栓沉孔的深度要比螺栓头的厚度大0.5mm，保证锁紧后螺栓头完全低于安装面，不会出现虚接的问题。滚轮与立板之间要预留0.5mm的轴向间隙，避免滚轮转动时和立板侧面产生摩擦，长期运行导致滚轮磨损加剧。这类构件虽然结构简单，但是在实际设备里的用量很大，属于典型的标准化通用安装构件，建模时把安装孔位、板厚、滚轮尺寸做成参数化的话，后续不同项目调用的时候只需要修改对应参数就能快速生成适配的模型，能节省不少重复建模的时间。
