机加工槽型六角锁紧紧固螺母结构

　　日常做设备装配、工装夹具设计的时候，这类带顶部开槽的六角螺母是很常用的紧固零件，很多人做建模的时候容易忽略槽位的加工公差和安装配合边界，最后出图加工回来要么槽位对不上止动垫片的卡位，要么六角对边尺寸和套筒规格不匹配，现场装配的时候卡壳。先从实际应用场景说，这类螺母不是普通的六角薄螺母，顶部的开槽是用来配合止动垫圈使用的，常见在振动工况比较大的设备连接位置，比如冲压设备的连杆紧固、传动辊道的端轴锁止、农用机械的行走轮轴固定，普通全金属六角螺母在持续交变振动下容易出现螺纹副松脱，靠弹垫的预紧力在大振幅工况下维持不了多久的锁止效果，而这种顶部开槽的结构，装配时把止动垫圈的内舌卡进螺杆的轴向槽里，外舌掰进螺母的顶部槽位，就能完全限制螺母和螺杆之间的相对转动，哪怕设备长期承受冲击载荷，也不会出现螺母回转松脱的问题。

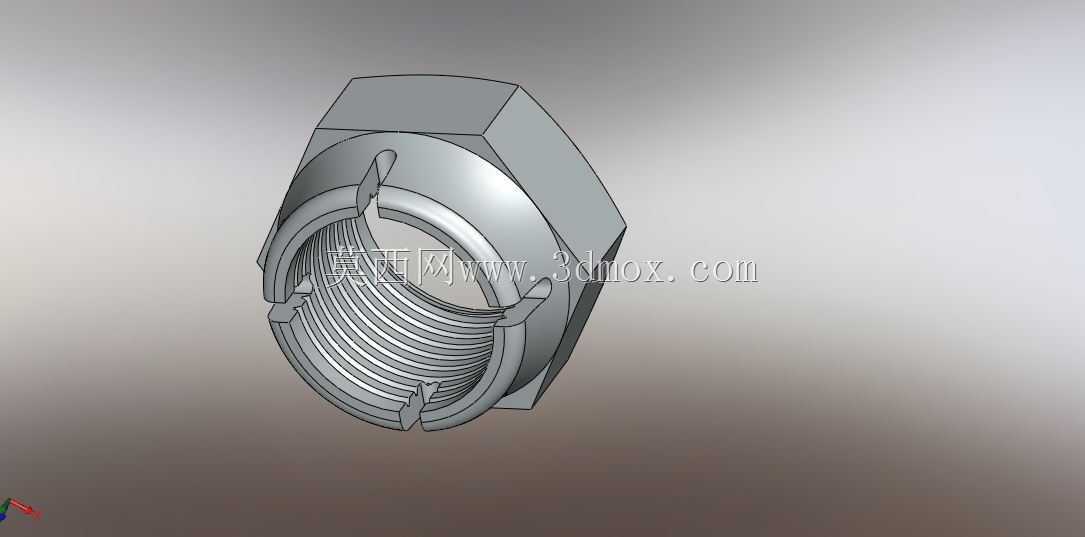

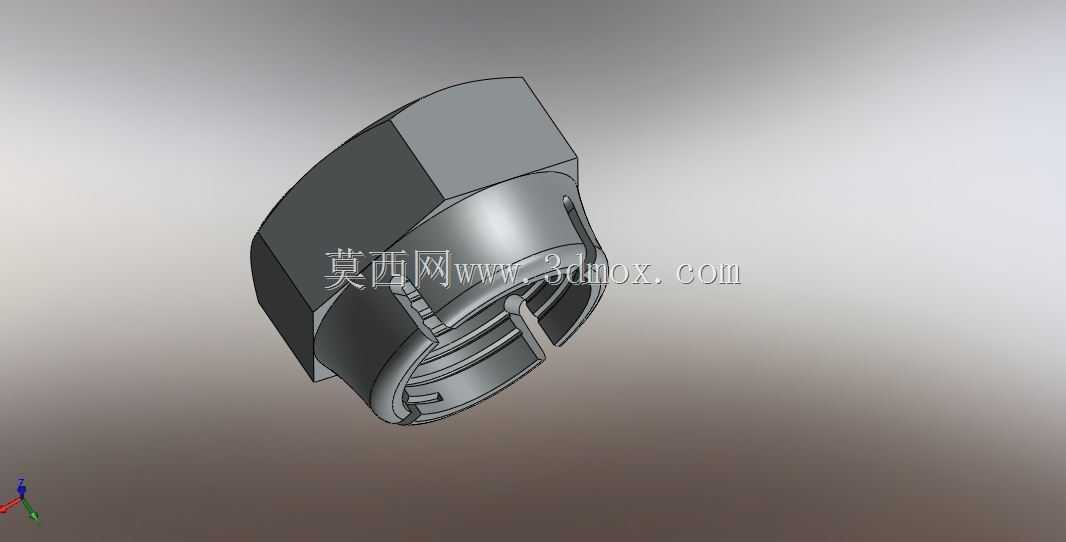

　　做这个零件的三维建模的时候，首先要理清楚设计逻辑，不能只照着外观拉个六角柱打个螺纹孔就完事。首先是主体结构，下半部分是标准六角外形，对边尺寸要匹配对应螺纹规格的标准套筒尺寸，不能随意改对边宽度，不然现场常用的紧固工具套不进去，还要注意六角的倒角，下端面的倒角是为了装配时更容易对准螺纹孔，上端面和开槽位置衔接的地方要做微小的倒角，避免加工的时候槽口边缘出现应力集中的崩口，也能防止装配时划手或者割坏止动垫圈。然后是内螺纹部分，螺纹的精度等级要选中等配合精度，毕竟是通用紧固场景，不需要过高的公差等级增加加工成本，但是螺纹的收尾长度要控制好，不能让螺纹收尾延伸到六角下端的承压面，不然承压面和被连接件贴合的时候会因为螺纹收尾的不平整出现贴合缝隙，影响预紧力的均匀传递。

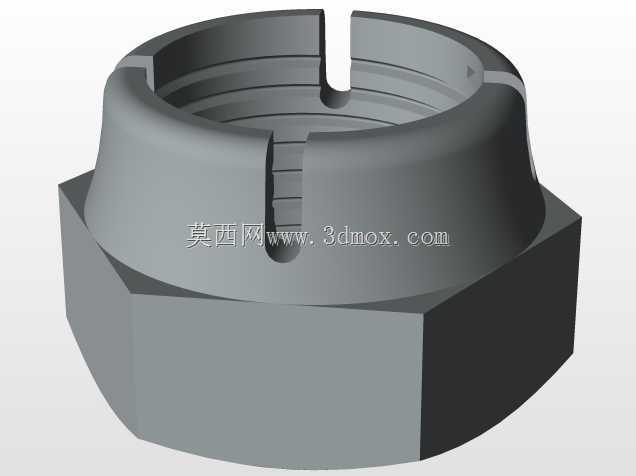

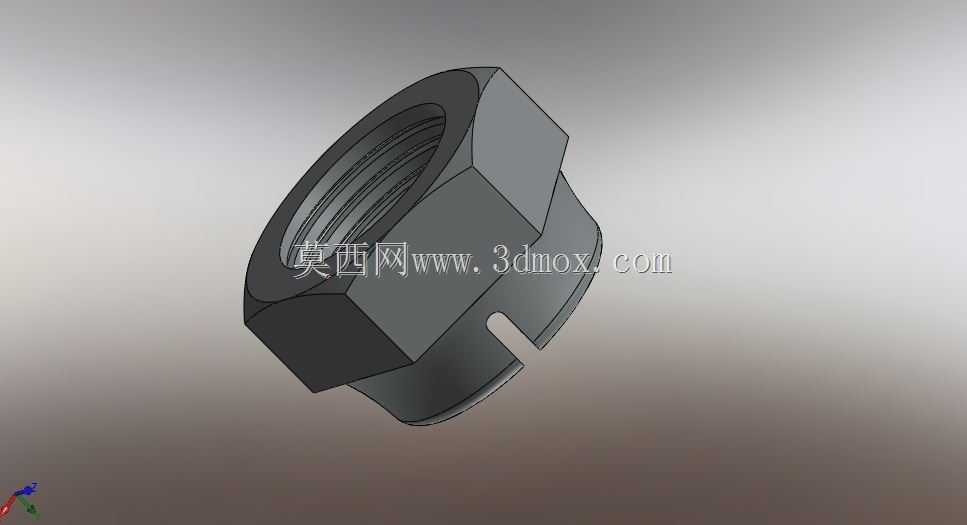

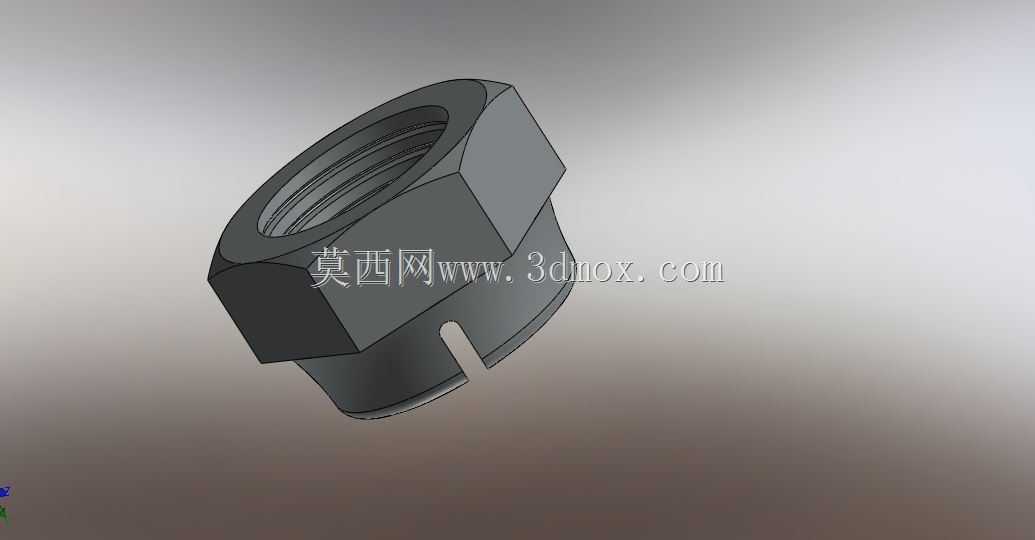

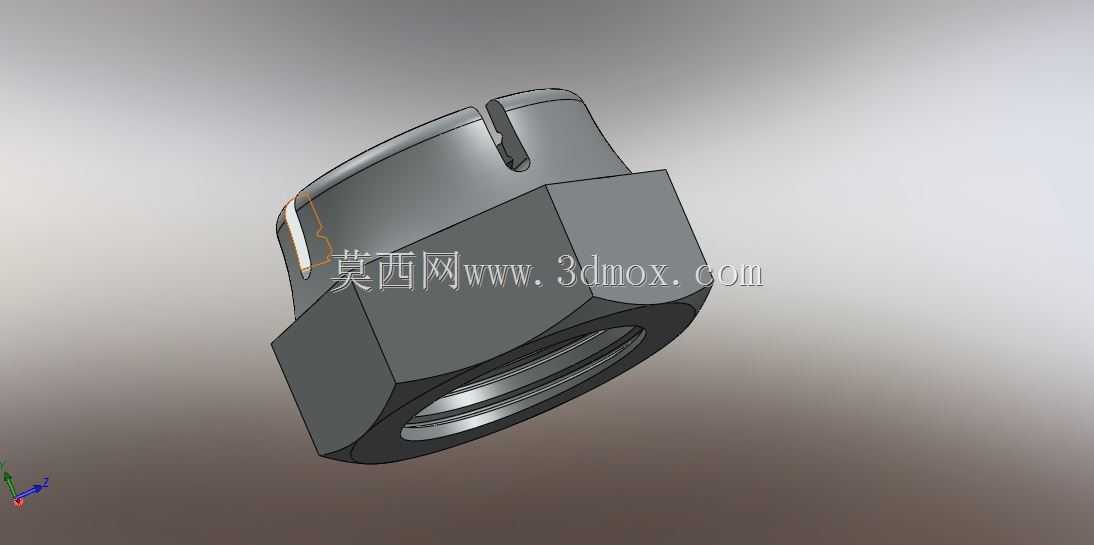

　　重点说顶部的开槽设计，很多新手建模的时候槽的宽度、深度、位置都随便定，实际加工的时候槽是用片铣刀一次切出来的，槽的宽度要匹配对应规格止动垫圈的舌片厚度，留0.1到0.2毫米的间隙就够，间隙太大的话止动舌片在槽里有窜动空间，锁止效果打折扣，间隙太小装配的时候舌片卡不进去，现场还要手工修配。槽的深度不能切太深，不然会削弱螺母上端的结构强度，拧紧的时候槽位位置容易出现开裂，一般槽深控制在螺母总高度的四分之一左右就足够，既能卡住止动舌片，又不会影响整体的结构强度。槽的数量是均匀分布在螺母上端面的，一般是六个槽对应六角的六个方位，这样不管螺母拧紧到哪个角度，都能有一个槽对准止动垫圈的舌片位置，不用特意回拧螺母对位，能提升现场装配的效率。

　　再讲安装边界的尺寸控制，螺母的总高度要比同规格的普通六角螺母稍高一点，因为要预留开槽的位置，同时保证螺纹的啮合长度足够，螺纹啮合长度至少要达到螺杆公称直径的0.8倍，才能保证足够的螺纹连接强度，不会因为受拉出现螺纹滑牙。下端的承压面要保证平面度，不能有凸起或者凹陷，承压面和螺纹轴线的垂直度要控制在公差范围内，不然拧紧之后螺母会出现偏斜，导致螺杆承受附加的弯曲应力，长期受力容易出现螺杆断裂的问题。还有螺母的边角位置，所有锐边都要做倒钝处理，不是为了好看，是机加工之后的锐边很容易造成装配人员的划伤，而且热处理的时候锐边位置容易出现应力集中导致淬火裂纹，影响零件的使用寿命。

　　实际选型的时候也要注意，这类螺母不能用在有强腐蚀的环境里，如果是腐蚀工况要选对应材质的牌号，普通工况用45号钢调质处理就足够，表面做发黑处理防锈，高强度工况可以选用合金结构钢做调质加表面淬火，提升螺纹和槽位的耐磨性能。建模的时候还要注意，开槽的位置要和六角的棱边、面对齐，不能出现槽位偏斜的情况，不然加工出来的零件槽位和六角方位不对，装配时止动垫圈的舌片没法顺利卡入。很多人做这类标准件建模的时候容易忽略工艺细节，比如槽的底部要做圆角过渡，和铣刀的加工R角匹配，不能做成直角槽，实际铣削加工的时候片铣刀的刀刃本身有圆角，做成直角槽的话加工出来的零件和模型不符，后续做工程图出加工工艺的时候也会和车间的加工师傅产生歧义。另外，内螺纹的入口处要做倒角，这个倒角不仅是方便螺杆拧入，还能去除螺纹入口处的毛刺，避免拧入的时候毛刺掉落到螺纹副里造成卡滞，影响预紧力的施加。
