小型内螺纹连接手动闸阀结构设计

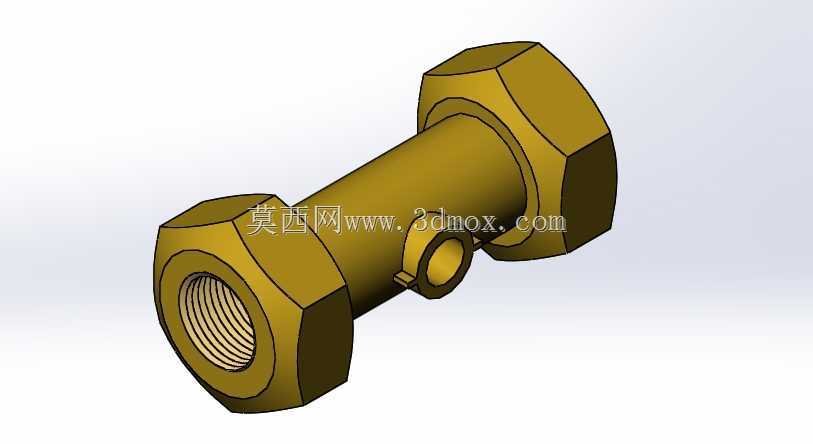

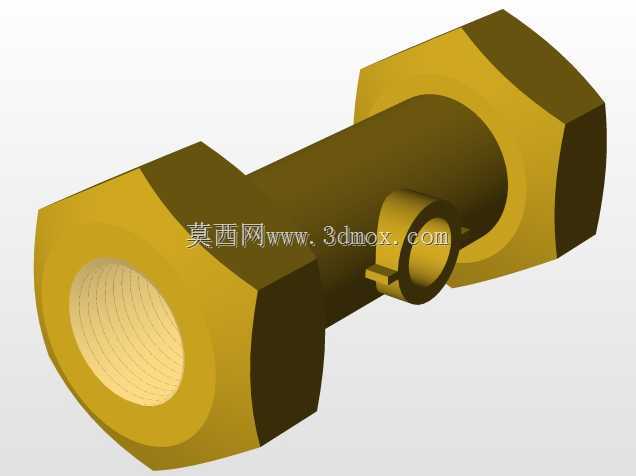

　　这款手动闸阀主要面向小通径低压流体管路场景，常见于民用给排水支路、小型设备冷却循环回路、低压气动系统支路这类对通断可靠性有要求、不需要频繁调节开度的工况，核心作用是通过闸板的升降实现管路介质的完全截断或导通，不适合作为节流件长期处于半开位置使用，避免高速介质长期冲刷闸板密封面造成密封失效。从结构设计逻辑来看，整体采用直通式流道布局，介质流经阀体时没有明显的流向折角，流阻比角式截断阀低很多，适合对管路压损有一定控制要求的支路布设。阀体两端采用内螺纹连接结构，适配常规低压流体输送用镀锌管、硬质尼龙管的外螺纹接头，安装时不需要额外焊接法兰，仅需在螺纹处缠绕密封带即可完成装配，适合现场安装空间局促、无法进行焊接作业的场景，安装边界上要预留出手柄扳动的空间，手柄处于全开位置时，整体高度要比阀体通径对应的中心高高出约1.5倍通径尺寸，管路布设时要在阀上方预留足够的操作空间，避免手柄被周边结构件卡住无法完全扳动到位。

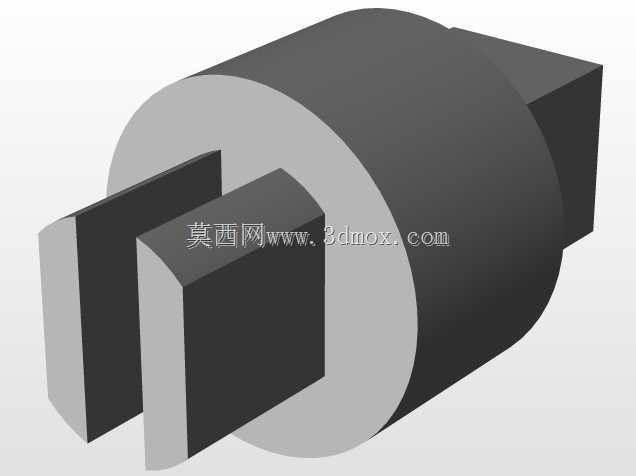

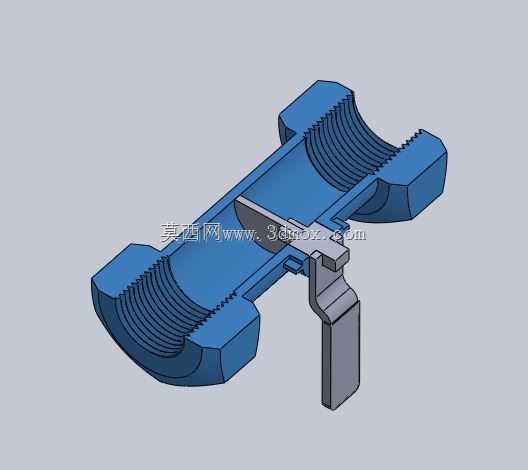

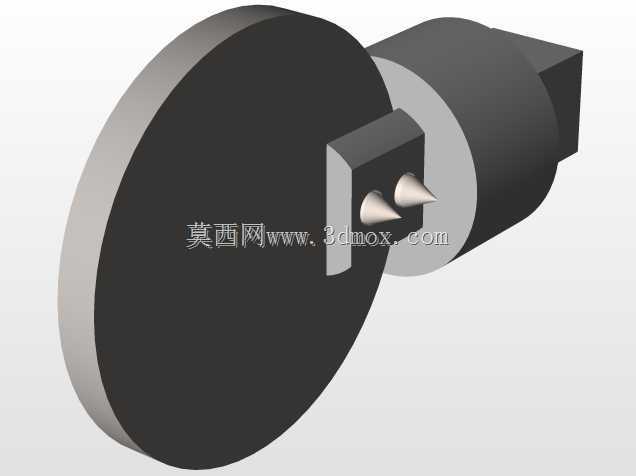

　　设计时优先考虑了加工工艺性，阀体主体采用先铸造成型再二次机加工的工艺路线，铸造阶段直接成型两端的六角外形、中部的阀杆安装腔以及直通流道的毛坯轮廓，后续机加工仅需处理内螺纹、阀杆配合孔、闸板密封槽以及两端密封面，减少了不必要的切削加工量，也降低了废品率。闸板采用平行式单闸板结构，相比楔式闸板，对密封面的加工角度公差要求更低，小通径工况下完全能满足低压密封要求，装配时不需要反复调整闸板楔角来匹配密封副，装配效率更高。阀杆与闸板采用嵌入式连接，阀杆转动时带动闸板沿阀体内的导向槽做直线升降运动，不会出现闸板随阀杆同步转动的问题，导向槽直接在铸造阀体时一体铸出，后续仅做少量铣削加工即可满足导向精度要求，不需要额外加装导向套，减少了零件数量。

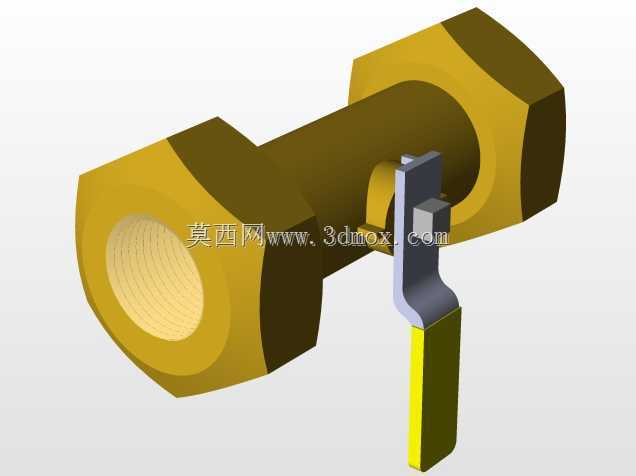

　　手柄部分采用折弯式杠杆结构，握持段做了加长处理，相比短小的旋钮式手柄，操作时需要的扭力更小，现场操作人员不需要借助额外的扳手，徒手就能完成全开全关的操作，手柄与阀杆的连接采用方榫配合结构，装配时直接将手柄的方孔压入阀杆端部的方轴即可，不需要额外的紧固件固定，长期使用如果出现手柄磨损，直接拔下更换即可，维护成本很低。密封结构上，阀杆与阀体之间采用填料密封，填料压盖通过两个小螺栓压紧，长期使用如果出现阀杆处渗漏，不需要拆解整个阀门，仅需均匀拧紧压盖螺栓即可补偿填料的磨损量，维护操作十分简便。从实际使用的角度来看，这种小通径手动闸阀的全开位置闸板完全抬升至流道上方，不会在流道内形成遮挡，介质中的细小纤维杂质也不会挂在闸板上造成卡滞，相比同通径的截止阀，更适合输送含有少量固体杂质的低压流体，比如小型循环水系统、农田灌溉支路这类场景。设计时也考虑了安装方向的通用性，阀体为对称结构，没有介质流向的强制要求，现场安装时不需要刻意区分进出口，接反了也不会影响密封性能和操作手感，降低了现场安装的出错概率。整体结构没有复杂的异形曲面，除了铸造毛坯外，其余机加工面都是常规的车削、铣削、攻丝工序就能完成，不需要专用的加工工装，适合批量生产制造，零件的通用化程度高，同系列不同通径的阀杆、手柄、填料件都可以通用，能有效降低生产端的零件库存压力。
