带手动操作手柄的法兰式通风旋塞结构

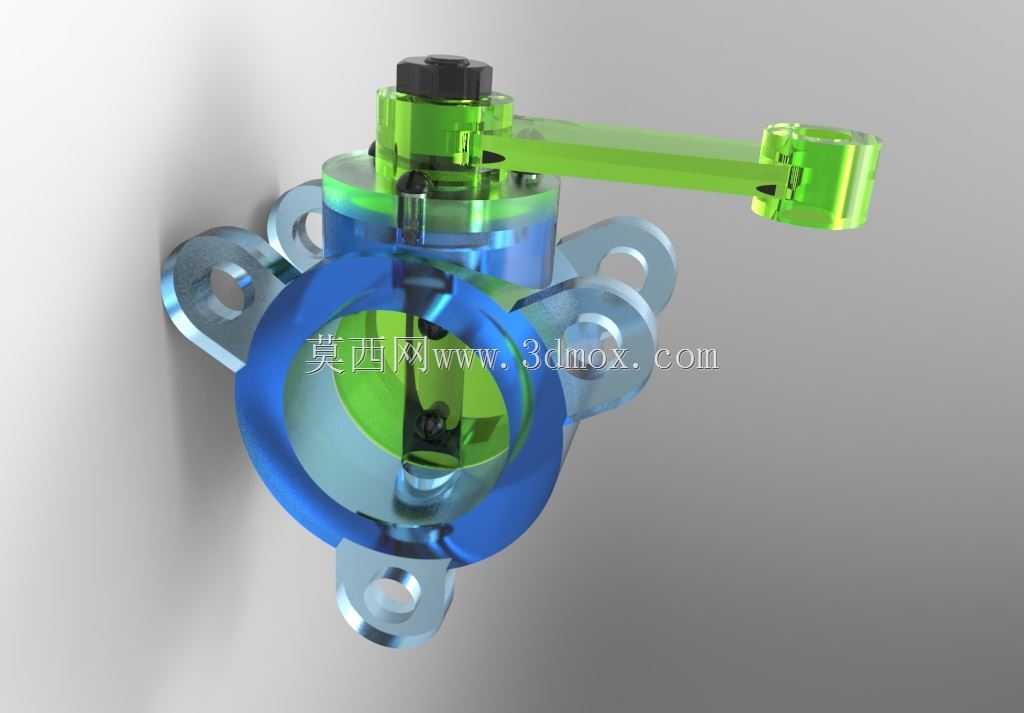

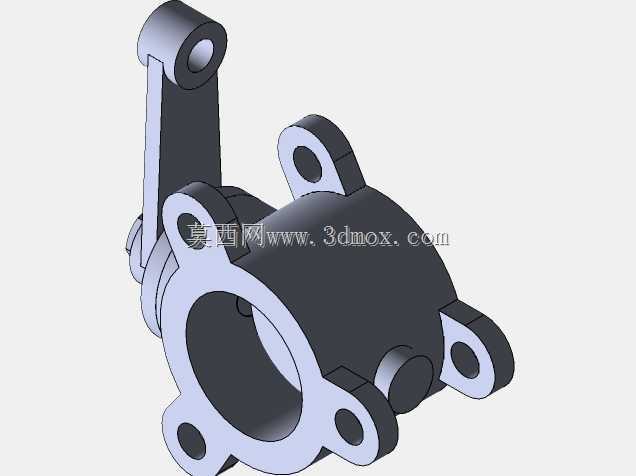

　　在工业通风管路、低压流体输送系统的现场工况里，这类带手动操作手柄的法兰式通风旋塞，是管路通断切换、流量调节环节里十分常用的控制部件，很多车间集中排风系统、工艺气体支路、除尘管路分支节点上，都能见到这类结构的实际应用。不同于高压工况使用的硬密封旋塞，通风类旋塞的工作压力普遍偏低，多数应用场景下介质为空气、低压惰性气体或是含少量粉尘的气流，因此结构设计上更侧重操作的便捷性、流道的通畅性，以及安装维护的便利性。从结构本身来看，这款旋塞采用了三法兰安装耳的结构布局，三个带安装孔的连接耳沿阀体周向均匀分布，安装时可以直接通过螺栓与对应管路的法兰端面对接，不需要额外加装转接构件，安装边界上三个安装耳的孔位同轴度公差控制在0.1mm以内，

　　能保证对接时法兰端面的贴合度，避免安装后出现应力集中导致的阀体变形。阀体的主流道为直通式结构，旋塞启闭件的通孔与管路通径保持一致，全开状态下流道没有明显的缩径结构，气流通过时的局部阻力损失更小，不容易在阀腔内部积留粉尘杂质，对于含尘通风管路来说，这种直通结构能大幅减少日常维护的清理频次。操作端采用了加长的塑料材质操作手柄，手柄末端做了加厚的握持结构，操作人员不需要借助额外的加力杆，徒手就能完成90度的启闭操作，手柄与旋塞阀芯的连接位置设置了定位台阶，装配时可以直接卡入阀芯顶端的定位槽，避免操作过程中手柄与阀芯出现相对打滑的问题。阀芯与阀体之间的密封采用了软质密封结构，密封件嵌在阀体的密封槽内，与阀芯的外锥面紧密贴合，

　　低压工况下的密封性能完全可以满足使用要求，同时软质密封的启闭扭矩更小，手动操作时的手感更轻盈，不会出现卡滞、操作费力的问题。阀体上部的阀盖部分设置了压紧调节结构，通过顶端的压紧螺母可以调整密封件的压缩量，当使用一段时间后密封件出现轻微磨损时，不需要拆解整个阀门，只需要适当调紧顶端的压紧螺母，就能补偿密封件的磨损量，延长阀门的整体使用寿命。从设计思路上看，这款结构在建模时优先考虑了装配的工艺性，所有零件都采用了轴对称或是沿操作平面镜像的结构特征，没有复杂的异形曲面结构，不管是采用金属铸造还是工程塑料注塑加工，零件的脱模、机加工工序都十分简便，生产制造成本更低，适合批量加工生产。在实际选型应用时，需要注意这款旋塞的适用温度范围，

　　因为操作手柄和部分密封件采用了非金属材质，不能应用在高温烟气输送的管路上，长期工作温度不宜超过80摄氏度，否则非金属件会出现老化变形，影响阀门的正常操作和密封性能。安装时要注意操作手柄的活动空间预留，手柄长度方向的转动半径范围内不能布置其他管路或是结构件，保证手柄可以完成全行程的90度转动，避免出现启闭不到位的问题。另外，这款旋塞的流道方向在安装时要与管路内的介质流向保持一致，虽然旋塞类阀门对流向的要求不高，但顺着流向安装可以进一步降低介质对阀芯的冲刷，延长密封件的使用寿命。在日常维护环节，只需要定期在阀芯与阀盖的配合位置加注少量润滑脂，就能保证操作的顺畅性，不需要频繁拆解检修，对于位置较高、检修不便的通风管路节点来说，这种低维护需求的结构十分适用。从建模细节来看，整个结构的配合间隙设置合理，阀芯与阀体的转动配合间隙控制在0.05mm到0.1mm之间，既不会因为间隙过大出现密封泄漏，也不会因为间隙过小导致热胀冷缩时出现阀芯卡滞的问题，三个安装法兰耳的背面都做了加厚的加强筋结构，与阀体主体平滑过渡，当螺栓拧紧时，加强筋可以分散安装应力，避免法兰耳根部出现应力断裂的问题。操作手柄采用了半透明的工程塑料材质，除了降低整体重量之外，也能直观观察到手柄与阀芯连接位置的状态，一旦出现连接松动可以及时发现处理。
