手动斜撑式渠道截流闸板结构设计

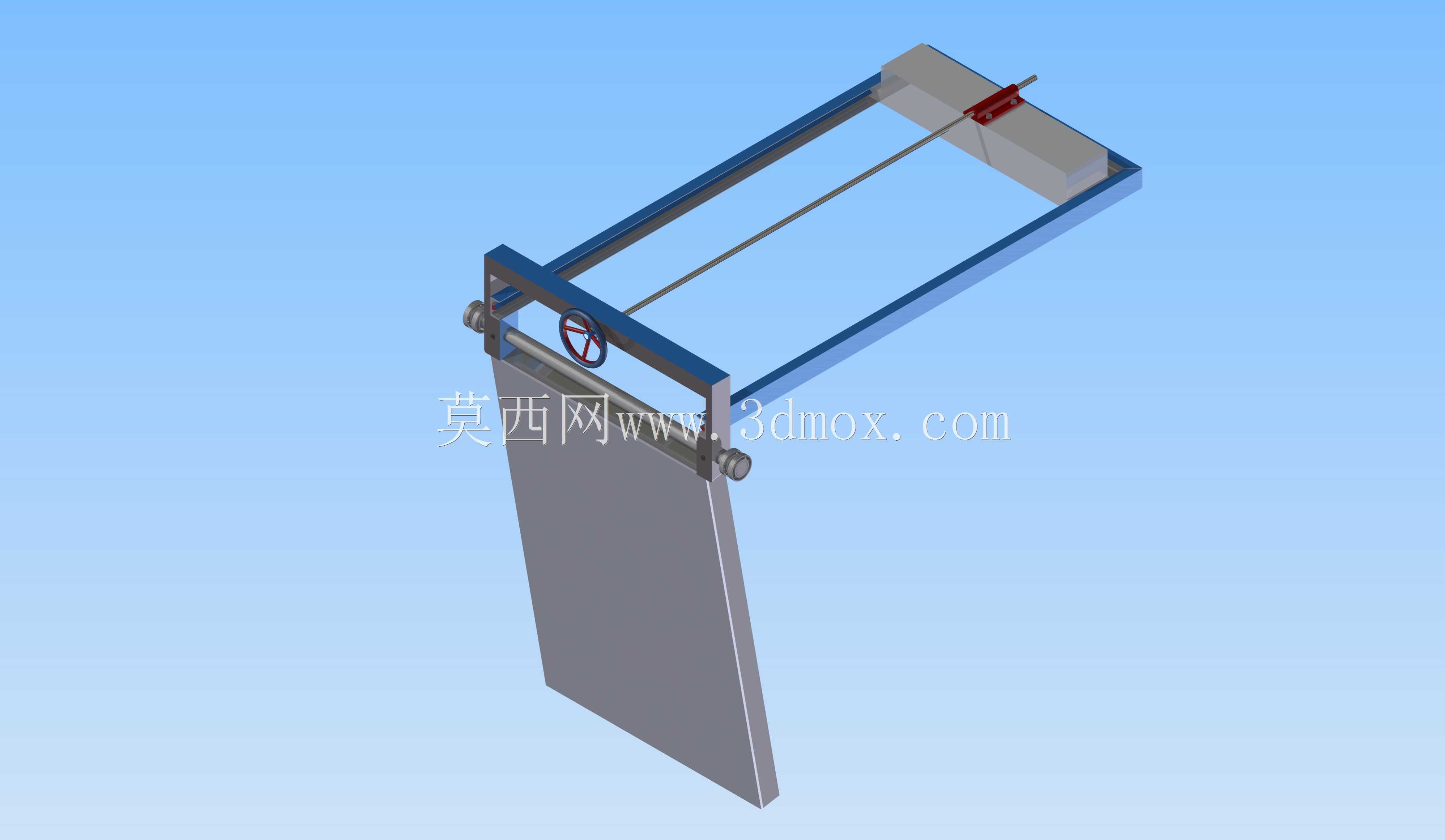

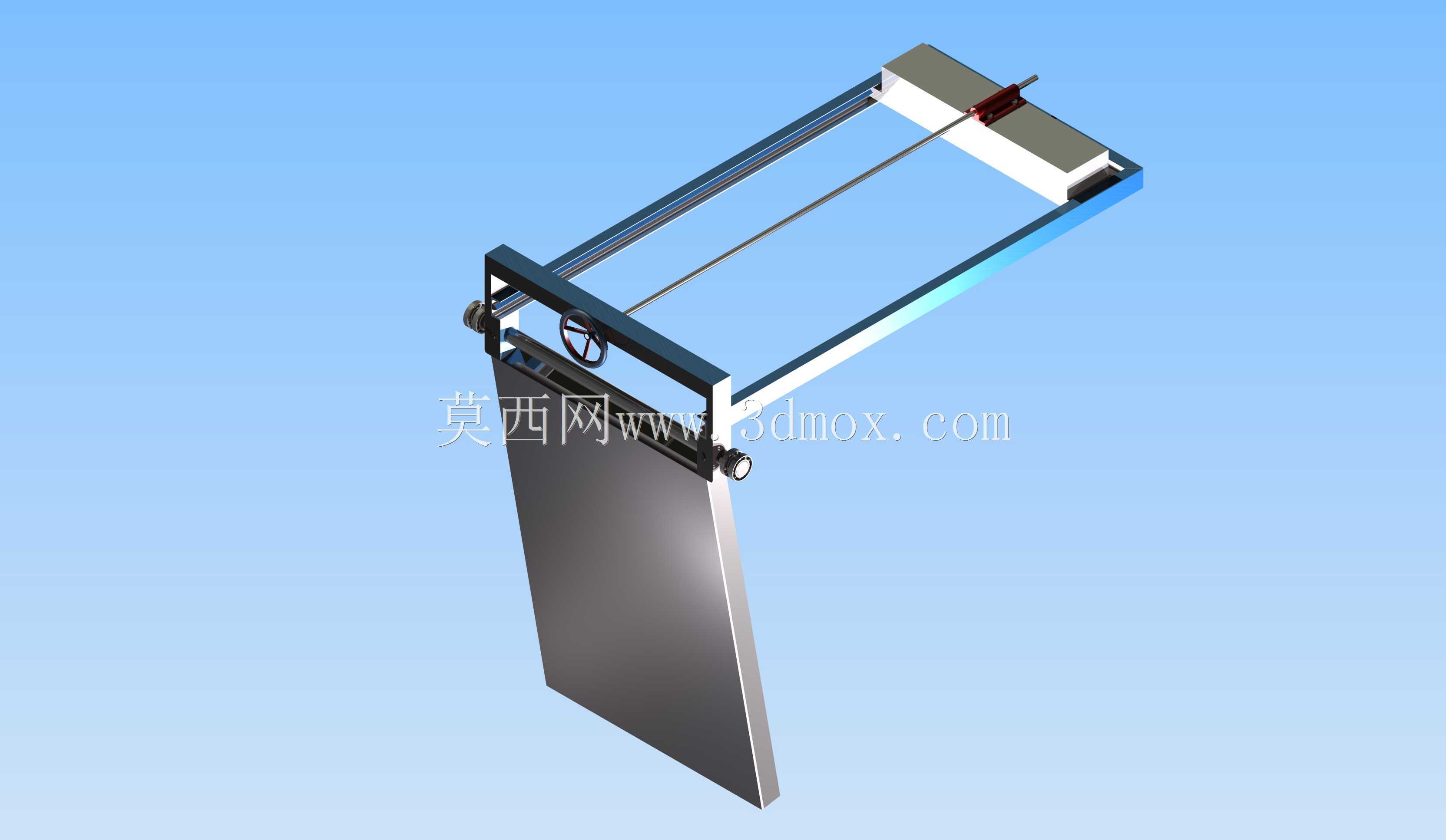

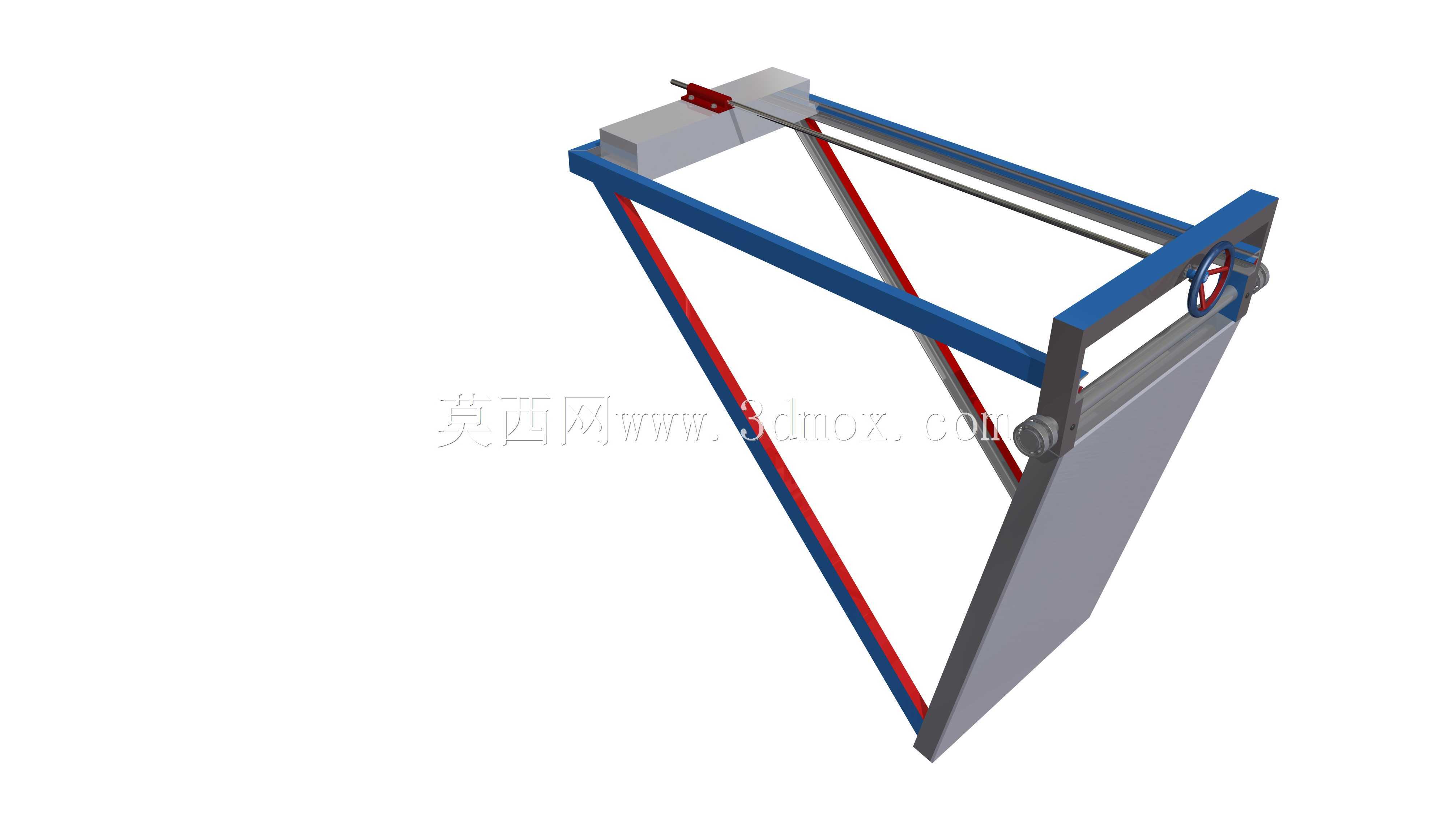

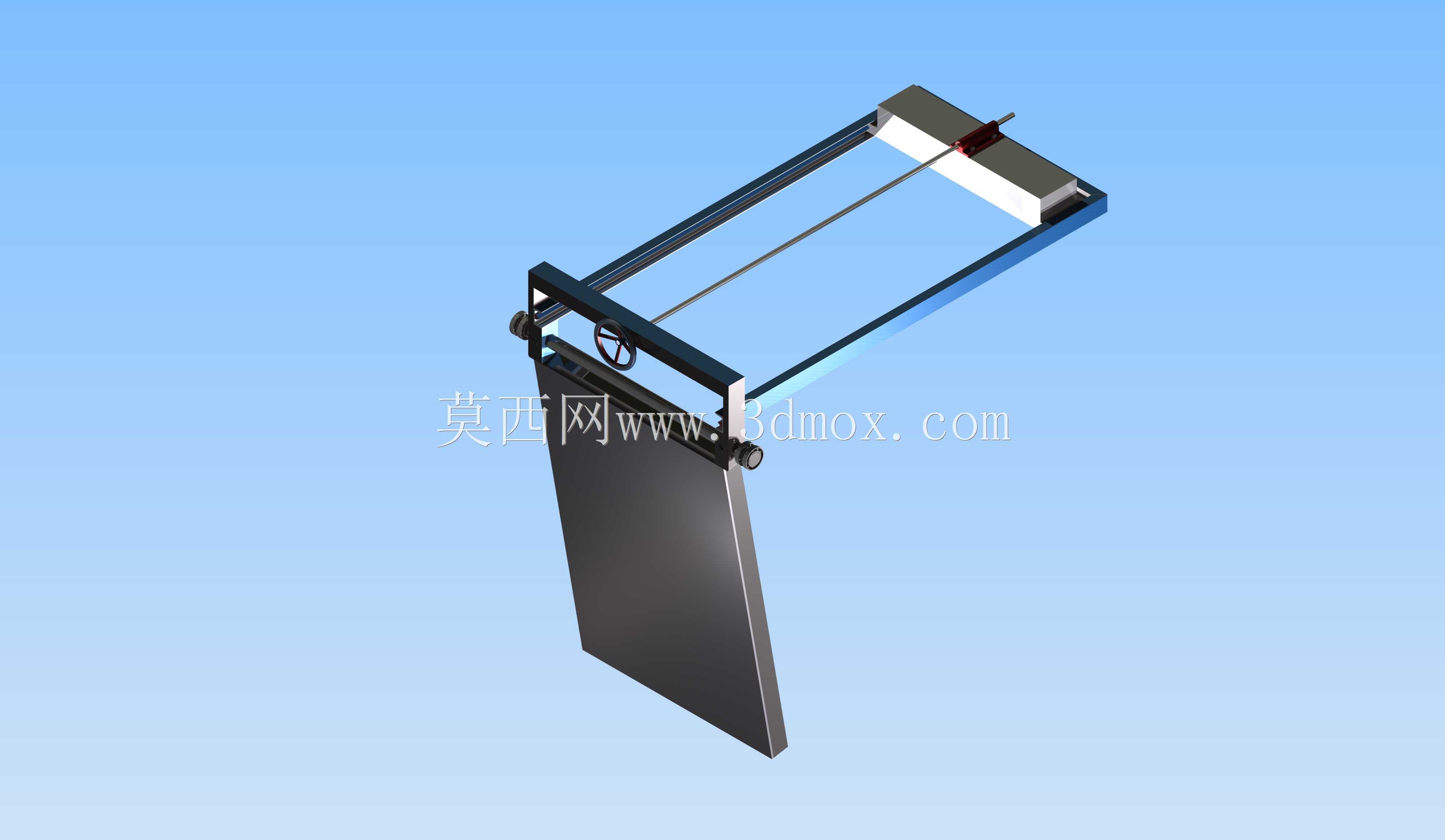

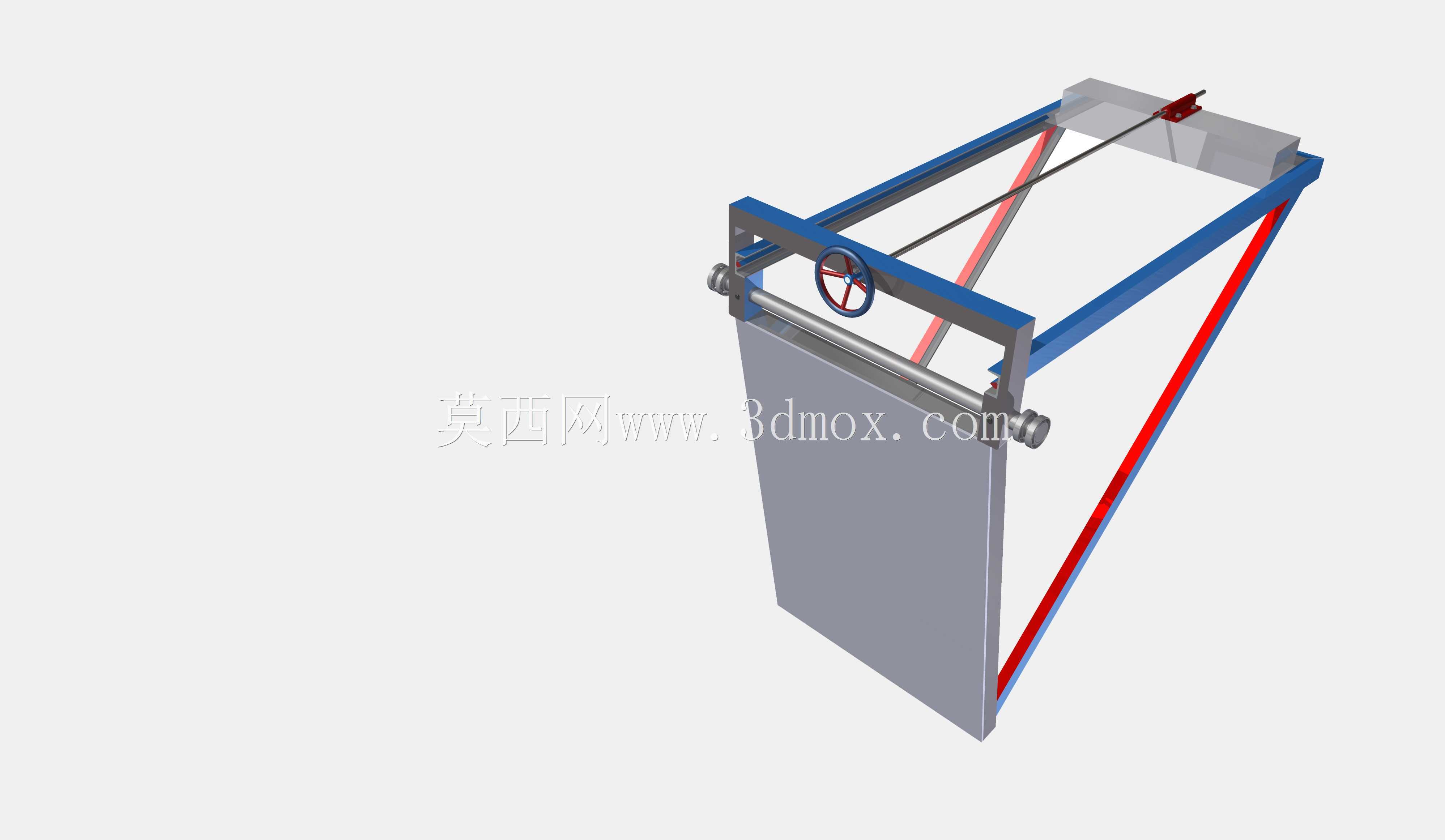

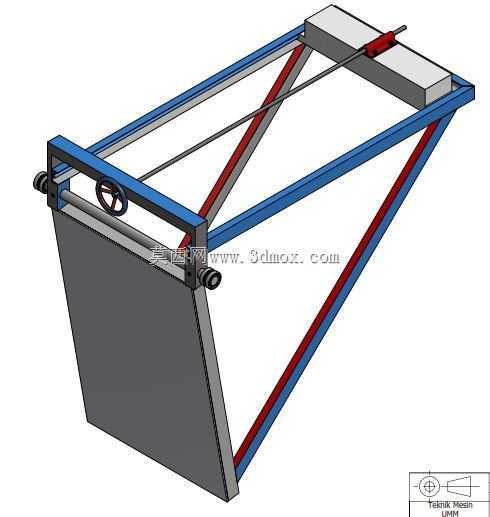

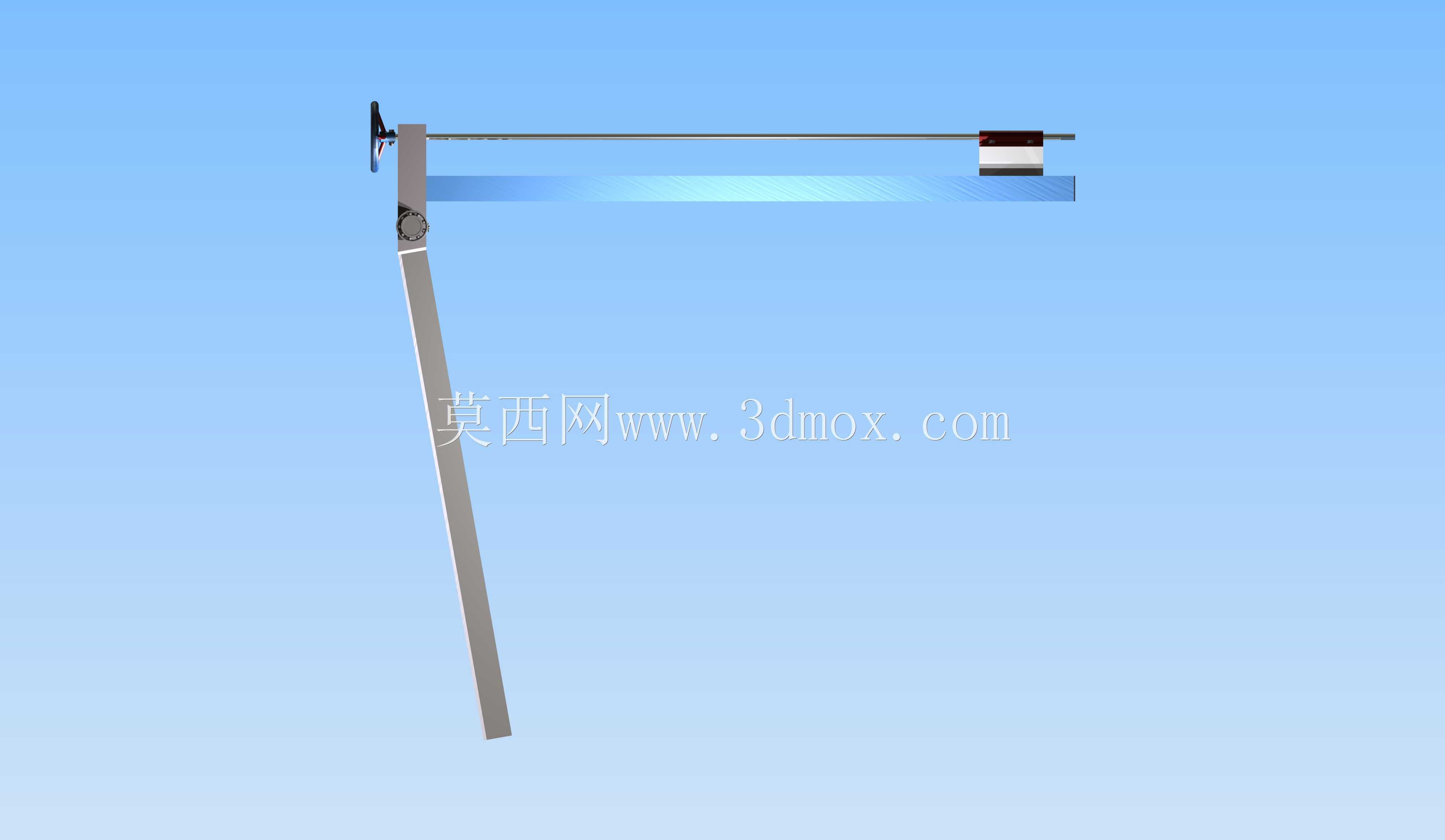

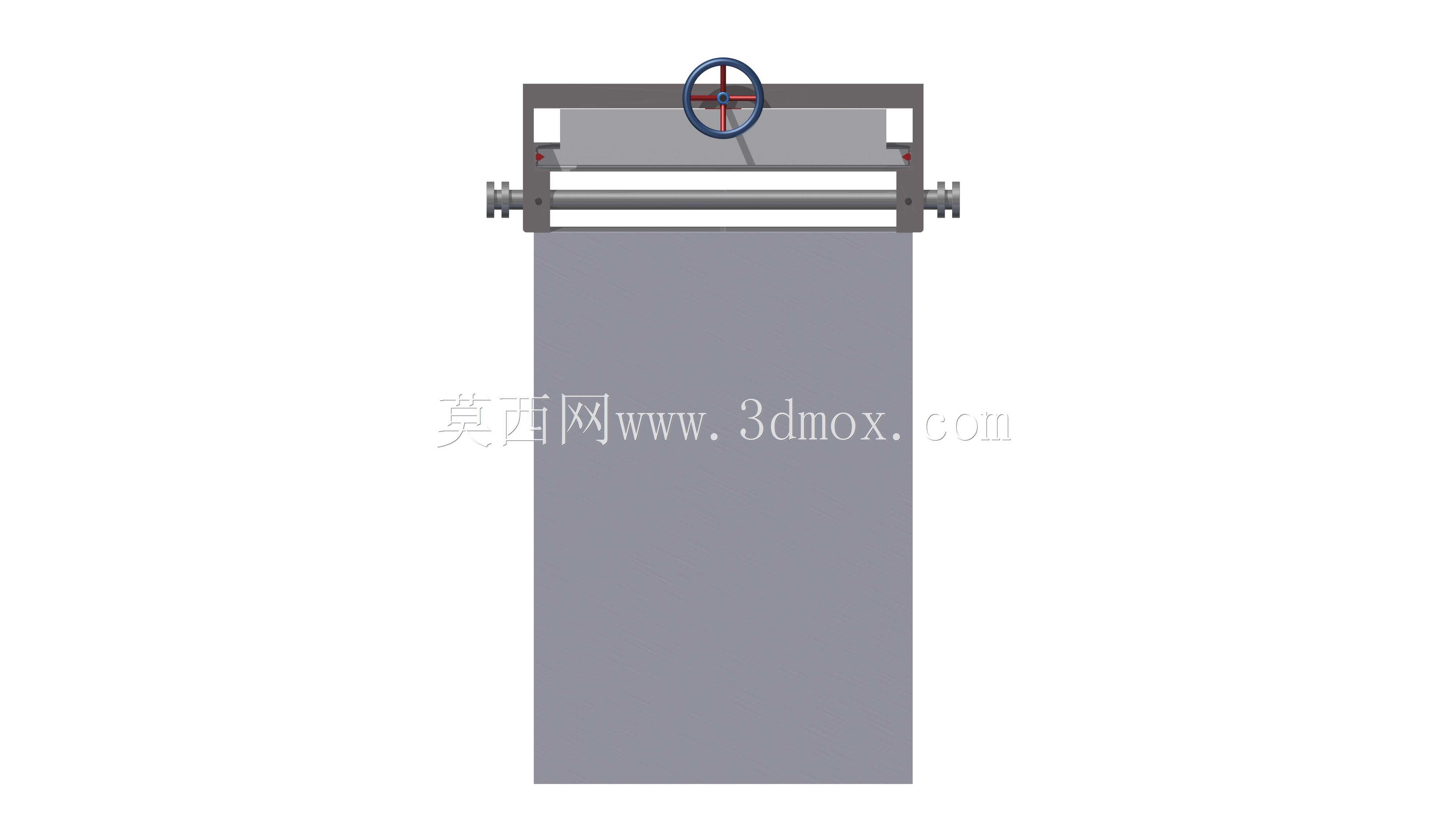

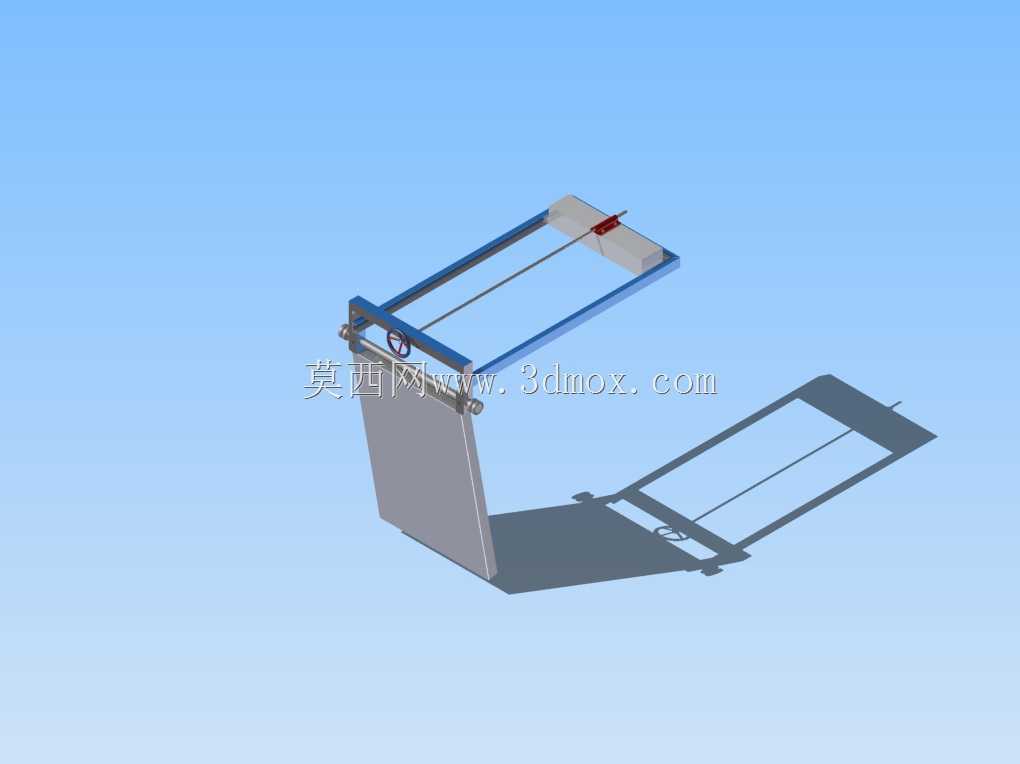

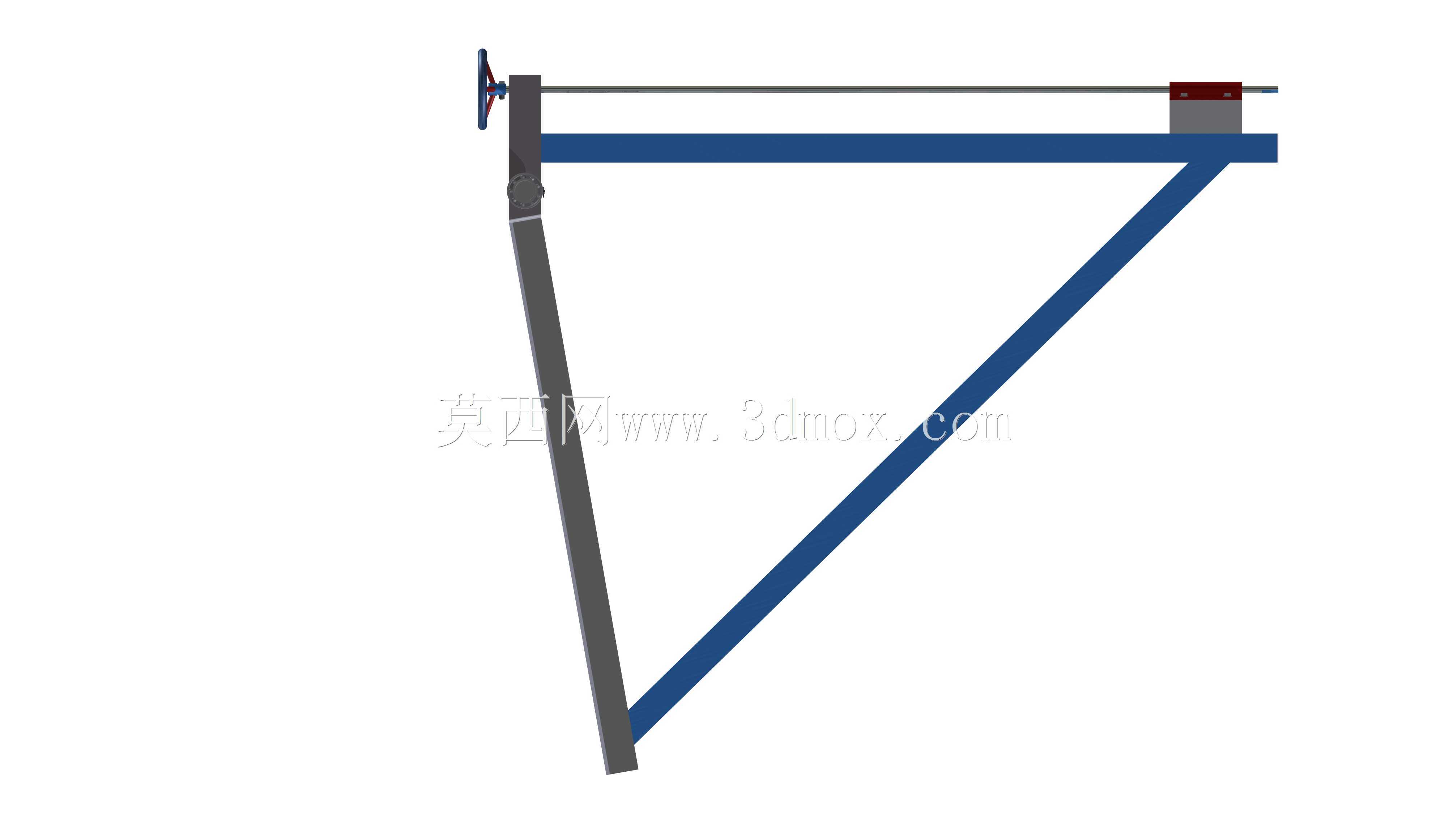

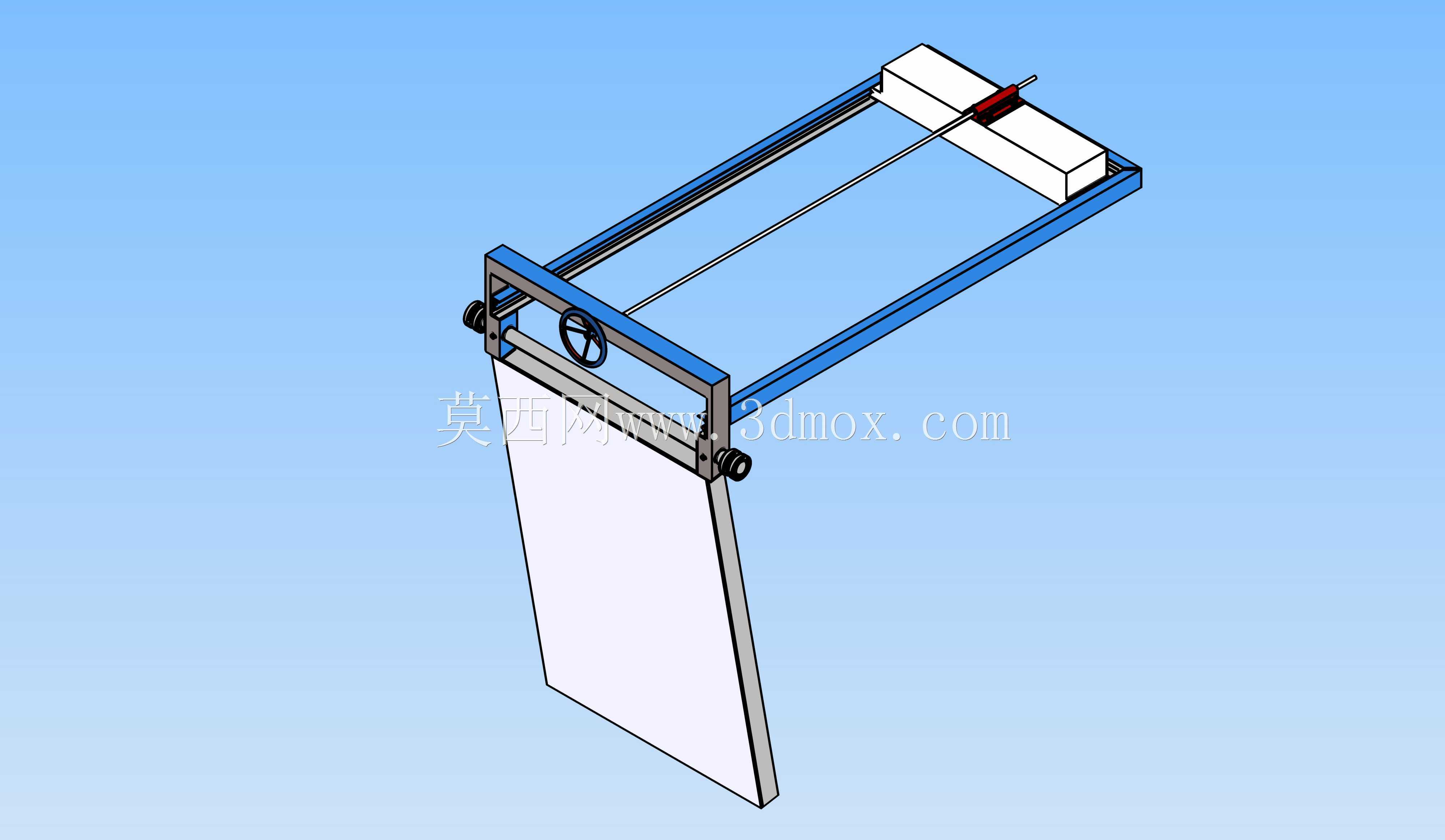

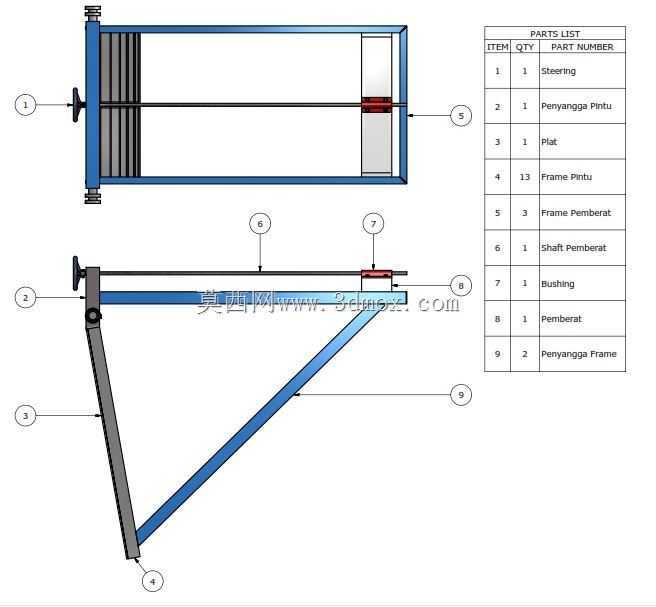

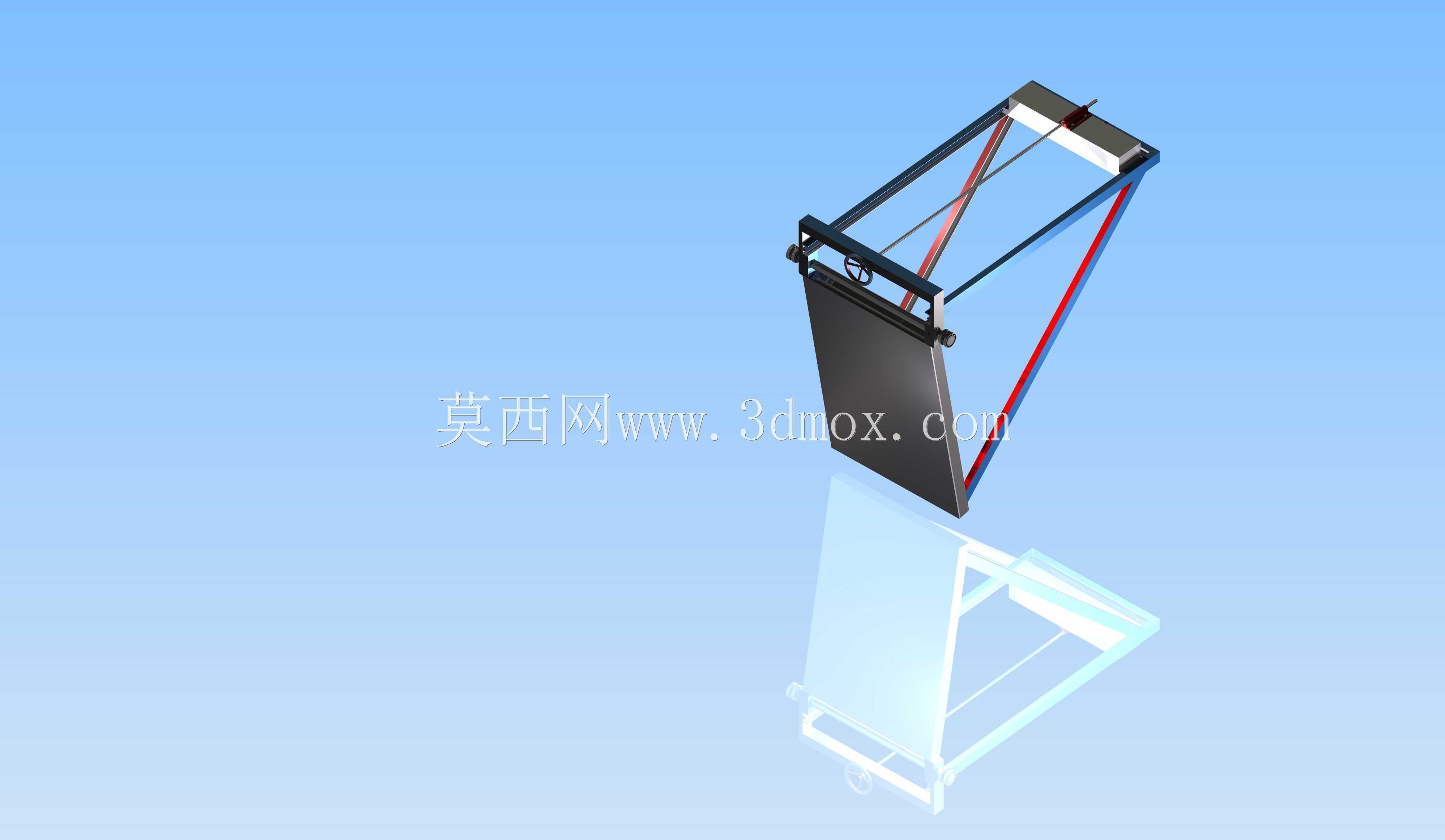

　　从顶部横梁的后端位置斜向延伸到导轨底部的后侧安装端，形成稳定的三角支撑结构，抵消闸板承受水压力时传递到框架上的倾覆力矩，避免导轨受侧向力出现弯曲变形，导致闸板卡涩、密封失效的问题。闸板本身采用平板式结构，导向边和导轨的滑槽做间隙配合，安装时需要在滑槽内嵌入密封胶条，当闸板完全落下时，胶条被挤压填充闸板和导轨之间的缝隙，减少漏水率，这类结构的密封不需要太高的加工精度，后期维护更换胶条也很方便，不需要整体拆解设备。从安装边界来看，这套闸板属于渠道嵌装式结构，安装时需要在渠道两侧的混凝土护壁上预留安装螺栓孔，将导轨底部和斜撑的底部固定端通过膨胀螺栓或者预埋螺栓和渠道护壁牢固连接，顶部横梁的安装高度需要高出渠道设计最高水位至少二十厘米，在农田灌排分支渠、小型污水处理站支路水渠、厂区雨污分流临时截流节点这类不需要大驱动力、日常调节频次不高的控水场景里，这类带斜向支撑的手动闸板是性价比极高的选型方向，不需要配套电控、液压动力单元，仅靠人工操作手轮就能完成闸板的升降调节，完成渠道通断、水位控制的作业需求。从结构设计逻辑来看，这套闸板采用了框架式承载思路，两侧的竖直导轨既是闸板上下滑动的导向约束，也是整体结构的主要承力构件，顶部的横梁用来安装丝杆升降副，手轮直接和丝杆螺母副连接，转动手轮时就能带动丝杆牵引闸板沿导轨做竖直方向的往复运动，实现过水断面的开度调节。考虑到单侧悬臂受力容易出现框架变形的问题，设计里特意在框架的后侧增加了两根斜向支撑杆，

　　避免汛期水位上涨淹没手轮操作位置，影响日常操作。设计时需要注意，丝杆的有效行程要匹配渠道的设计水深，保证闸板完全提升时，底部能高出渠道设计最高水位，不会阻碍行洪或者渠道清淤作业；导轨的滑槽深度要留足三到五毫米的余量，抵消混凝土安装面的施工误差，避免闸板安装后出现卡滞。和常见的铸铁闸门相比，这种框架式结构的自重更轻，运输和现场安装不需要大型吊装设备，两到三个作业人员就能完成安装调试，非常适合分布零散、交通不便的田间灌排渠系使用。在功能特性上，这套结构没有复杂的传动构件，日常维护只需要定期在丝杆和导轨滑动面涂抹润滑脂，检查密封胶条的老化情况即可，即使在户外露天环境下使用，只要做好金属构件的防腐涂装，使用寿命能达到十年以上。

　　设计建模过程中，需要重点校核几个受力位置：一是斜撑杆的压杆稳定性，要根据渠道设计最大水头压力计算出框架承受的倾覆力矩，反推斜撑杆需要的截面尺寸，避免受压失稳；二是丝杆的抗拉强度和导程选择，导程太小会导致开关闸板的操作圈数太多，作业效率低，导程太大则会导致操作力矩过大，人工操作费力，通常选择导程在五到八毫米的梯形丝杆，兼顾操作效率和操作力；三是闸板本身的抗弯强度，要根据迎水面的水压力分布计算闸板的最大挠度，保证闸板受压时不会出现过大的弯曲变形，导致和导轨之间出现缝隙漏水。另外，手轮的直径选择也要匹配操作力矩，通常直径在三百到四百毫米之间，保证单人操作时能施加足够的扭矩，不需要额外加力杆就能完成满水位下的闸板启闭。在实际应用场景里，

　　这类闸板也常被用在小型蓄水池的进水、出水控制口，或者养殖塘的换水口，相比电动闸阀，它没有断电无法操作的隐患，在应急截流场景下可靠性更高，即使长期不操作，也不会出现电动执行器受潮失灵、电路故障的问题。建模时需要注意各个构件的装配间隙，尤其是闸板和导轨之间的滑动间隙，预留合理的公差带，避免加工装配后出现过盈卡涩，同时也要控制间隙不能过大，否则会导致密封胶条压缩量不足，漏水率超标。顶部的丝杆安装座需要设置推力轴承，承受丝杆传递的轴向力，减少转动时的摩擦阻力，让操作更顺畅。斜撑杆和框架、安装底座之间的连接采用铰接还是刚性连接，需要根据安装基础的刚度来确定，如果安装基础是现浇混凝土，刚度足够，可以采用刚性焊接连接，如果是砖砌或者其他刚度较差的基础，建议采用铰接连接，释放基础变形带来的附加应力，避免构件被拉扯变形。
