机用螺杆式平口夹持虎钳结构

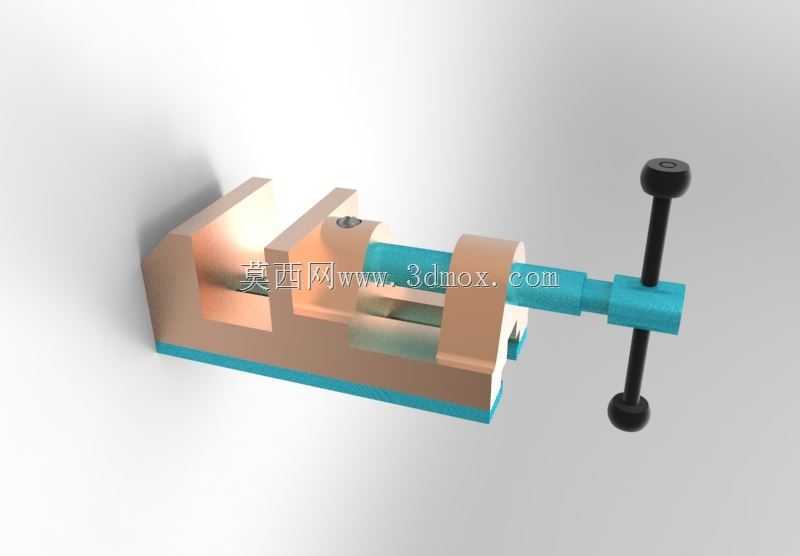

　　这款螺杆驱动的平口夹持装置，是金切加工、钳工装配环节最常用的机旁工装，不管是普通铣床、钻床的工件定位装夹，还是台面上的小型零件修配、攻丝、打磨作业，都能看到这类结构的身影。它的核心功能是通过螺旋副的增力特性，把操作人员施加在摇杆上的圆周力矩转化为活动钳口的直线夹紧力，依靠固定钳身与活动钳块的平行贴合面，把待加工工件牢牢约束在钳口范围内，避免切削受力、敲击装配时工件出现位移、翘曲甚至飞出的安全隐患。从结构设计逻辑来看，整个虎钳采用分体式刚性布局，固定钳身作为承载基体，底部预留了和机床工作台T型槽匹配的安装凸缘与螺栓过孔，安装时可以根据加工工位的需求，顺着工作台槽向调整固定位置，钳身整体采用箱型截面设计，

　　在夹紧力反作用力下能保证足够的抗弯、抗扭刚度，不会因为长期受力出现钳口张口变形的问题。传动部分采用梯形螺杆副，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中磨损更均匀，还具备一定的自锁特性，当夹紧力达到作业需求后，即便摇杆不受外力，钳口也不会因为切削振动自行松脱，不需要额外增加锁止结构就能维持夹持稳定性。活动钳块和钳身之间采用平导轨配合，导轨面预留了合理的配合间隙，既保证活动钳块滑动顺畅无卡滞，又能控制钳口上下方向的窜动量，保证夹紧后两个钳口的平行度误差控制在装夹允许范围内，避免工件装夹后出现倾斜，影响加工面的位置精度。摇杆部分采用T型结构，两端设置了防滑的握持端头，操作人员可以根据需要的夹紧力大小，选择单手扳动或者双手加力，

　　针对小型薄壁零件装夹时，不需要施加过大的力矩就能完成固定，针对重型毛坯件切削时，也可以通过套管加力的方式获得足够的夹持力，适配不同材质、不同加工负荷的装夹需求。钳口部分预留了可更换的钳口板安装位，日常使用中如果钳口因为长期夹持出现磨损、压痕，只需要更换钳口板就能恢复装夹精度，不需要整体更换钳身，大幅降低了工装的维护成本。从安装边界来看，这类虎钳的整体外廓尺寸适配中小型机床的工作台面，安装时不需要对原有工作台进行额外改造，只需要匹配对应规格的T型螺栓就能完成固定，钳身的高度设计也预留了足够的操作空间，装夹工件后工件的待加工面高度刚好处于刀具的有效切削行程范围内，不需要额外垫高就能完成多数常规零件的加工。在实际生产场景中，

　　这类虎钳除了机加工装夹用途，还可以作为检测工位的定位基准，把待检测零件固定在钳口上，配合百分表、高度尺完成形位公差检测，也能在小型零件的焊接、粘接装配作业中作为固定夹具，保证两个待装配零件的相对位置精度。设计过程中需要重点关注螺杆轴线和钳口贴合面的垂直度，如果这个角度出现偏差，夹紧过程中活动钳块会出现偏摆，导致工件夹紧后受力不均，加工时容易出现让刀问题；同时导轨面的硬度需要匹配螺杆副的使用寿命，避免长期滑动后导轨面出现不均匀磨损，导致钳口平行度超差。另外，钳身底部的安装面需要保证足够的平面度，安装到工作台后不会因为底面不平出现钳身翘曲，影响装夹后的整体刚性。
