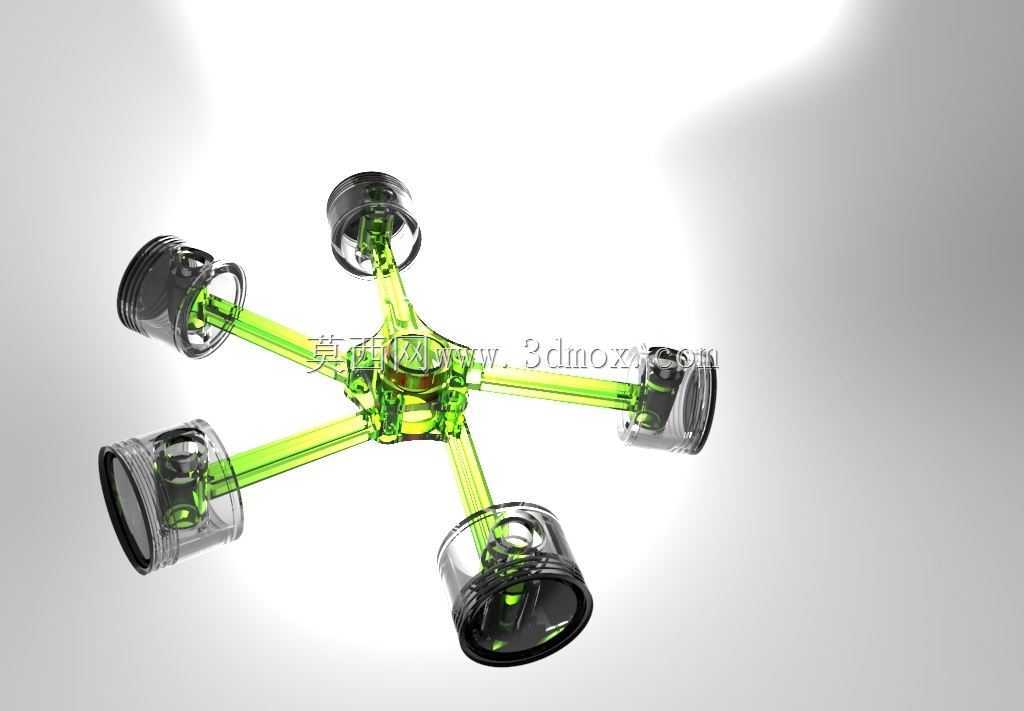

五缸径向发动机曲轴活塞总成结构

　　径向发动机的曲轴活塞总成，是星型动力布局里最核心的运动传递单元，这类结构早年广泛应用在航空活塞动力场景，凭借单曲轴多缸径向排布的特性，能在较小的轴向尺寸下实现更大的排量输出，同时曲轴主轴颈的受力更均匀，相比直列或V型布局，同等功率下的整机轴向长度能压缩40%以上，非常适合对径向空间包容度高、轴向安装尺寸受限的动力配套场景。这套五缸径向排布的曲柄活塞结构，五个活塞组件沿曲轴回转中心呈等角度放射状分布，每一个活塞的连杆都直接铰接在曲轴的曲柄销位置，没有传统多缸机的分列式曲柄销错位设计，所有活塞的往复运动通过同一曲柄销转化为曲轴的旋转扭矩，这种设计能大幅简化曲轴的加工工艺，同时让曲轴的动平衡调校难度更低，

　　五个活塞的往复惯性力能在径向平面内实现大部分自平衡，不需要额外加装大尺寸的平衡轴来抵消一阶二阶振动。从实际功能逻辑来看，活塞组件在气缸内完成进气、压缩、做功、排气的四冲程循环时，五个气缸按固定的点火顺序交替输出推力，作用在曲柄销上的切向力能保持更连续的扭矩输出，相比同缸数的直列发动机，扭矩输出的波动系数能降低30%左右，在低转速区间就能输出足够的牵引扭矩，这也是早年航空发动机偏爱这类布局的核心原因，哪怕在大直径螺旋桨匹配的低转速工况下，也能保持稳定的动力输出，不会出现明显的扭矩断档。设计层面上，这套结构的活塞采用了典型的筒式活塞结构，活塞销孔与连杆小头的铰接位置做了居中设计，能保证活塞在往复运动过程中，

　　侧压力均匀分布在活塞裙部的接触面上，避免出现偏磨导致的气缸密封失效；连杆采用了直杆式等截面设计，因为径向布局下连杆的摆动角度远小于直列发动机，不需要做异形的杆身避让设计，杆身的受力以轴向压应力为主，等截面设计就能满足强度要求，同时能降低连杆的加工成本。曲轴部分采用了单曲柄销的整体式锻造结构，主轴颈分布在曲柄的两侧，支撑跨距覆盖整个活塞排布的径向范围，能承受五个活塞交替做功带来的径向冲击载荷，曲柄臂的外形做了圆弧过渡处理，能有效降低应力集中系数，在交变载荷长期作用下不会出现曲柄臂断裂的失效问题。安装边界上，这套总成的所有活塞外端面处于同一回转圆柱面上，对应的气缸体安装孔也沿这个圆柱面等角度分布，安装时需要保证每个活塞的轴线都精准通过曲轴的回转中心，角度偏差控制在0.1度以内，否则会出现活塞偏磨、连杆受力异常的问题；曲轴的轴向定位基准在前端主轴颈的轴肩位置，轴向窜动量需要控制在0.1-0.2mm之间，既不能因为间隙过小导致热态下卡滞，也不能因为间隙过大导致连杆与曲柄销的端面出现异常磨损。在实际的工程应用中，这类径向发动机结构现在除了复古航空动力复刻、小型轻型运动飞机配套之外，也常被改装为小型固定式动力装置，用在野外应急发电、小型特种船舶的动力配套场景，因为其结构简单可靠，维护时不需要复杂的专用工装，哪怕在野外作业场景下，也能快速完成活塞环更换、轴瓦检查这类常规维护操作。建模过程中，

　　需要重点匹配活塞往复运动和曲轴旋转的运动学关系，每个活塞的行程等于两倍的曲柄半径，连杆长度与曲柄半径的比值控制在3.5-4之间，这个比值能平衡活塞侧压力和整机径向尺寸的矛盾，比值过小会导致活塞侧压力过大，加剧气缸磨损，比值过大则会让整机的径向尺寸超出安装边界。另外，五个活塞的运动相位差为72度，建模时需要准确对应每个活塞在上止点、下止点位置时的曲轴转角，保证运动仿真过程中不会出现干涉，尤其是连杆在摆动到最大角度位置时，杆身与相邻气缸的下沿、相邻连杆的杆身之间要保留至少1mm的安全间隙，避免热态下零部件膨胀出现运动卡滞。活塞环槽的位置设计也需要匹配热膨胀系数，第一道气环槽距离活塞顶面的距离要满足热负荷要求，避免高温下活塞环槽出现变形导致密封失效，活塞裙部的型线采用中凸式设计，能在热态下保证裙部与气缸壁的均匀接触，不会出现局部接触应力过大的问题。
