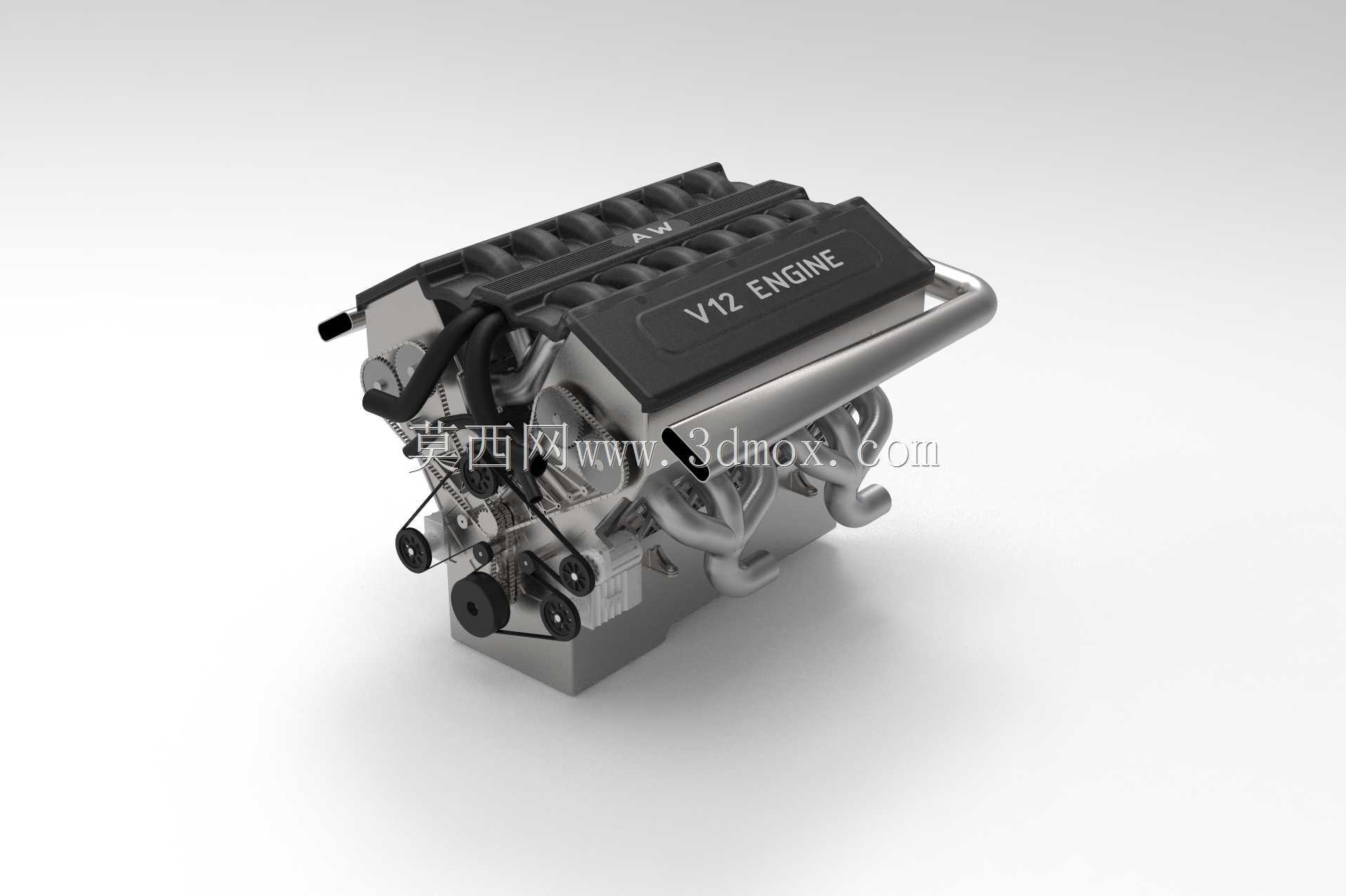

V型十二缸内燃机动力总成结构展示

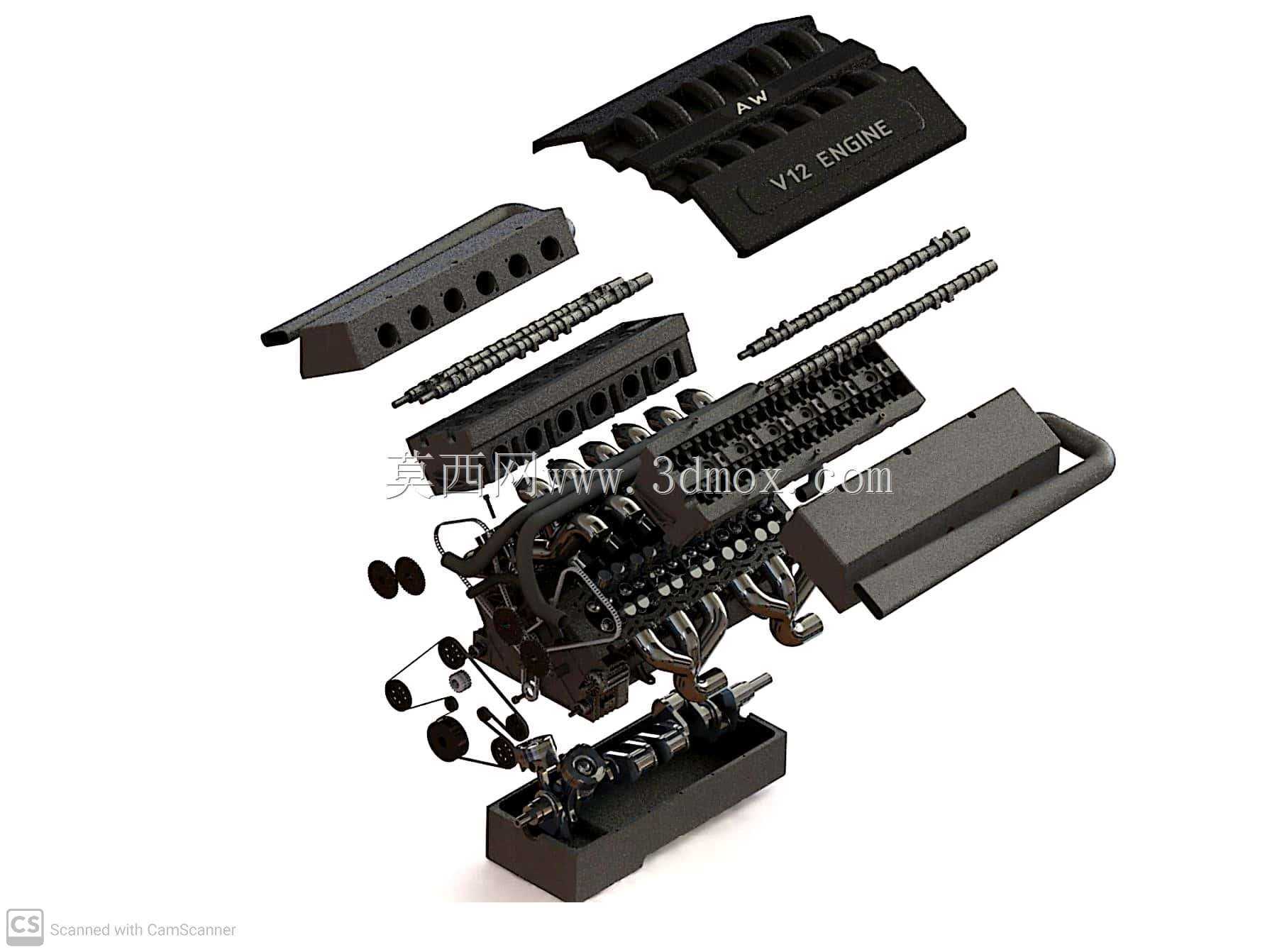

　　在大马力乘用车辆、高性能赛事赛车、重型工程机械以及固定动力机组的动力选型场景中，V型十二缸动力单元始终是高功率输出需求下的核心选型方案之一，这类动力装置通过气缸的V型对称排布，在兼顾紧凑安装尺寸的同时，能够实现更大的总排量与更平顺的动力输出特性，相比直列六缸、V型八缸等常规动力构型，V12结构的做功间隔角更小，曲轴运转的一阶、二阶振动能够通过两侧气缸的对称运动实现自平衡，无需额外加装大尺寸平衡轴结构即可实现极低的运转振动水平，适配对动力平顺性、持续输出功率有极高要求的应用场景。从结构设计逻辑来看，这套V12动力单元采用60度夹角的V型气缸排布方案，两侧各6个气缸沿曲轴中心线对称分布，这种夹角设计能够在保证缸体结构强度的前提下，

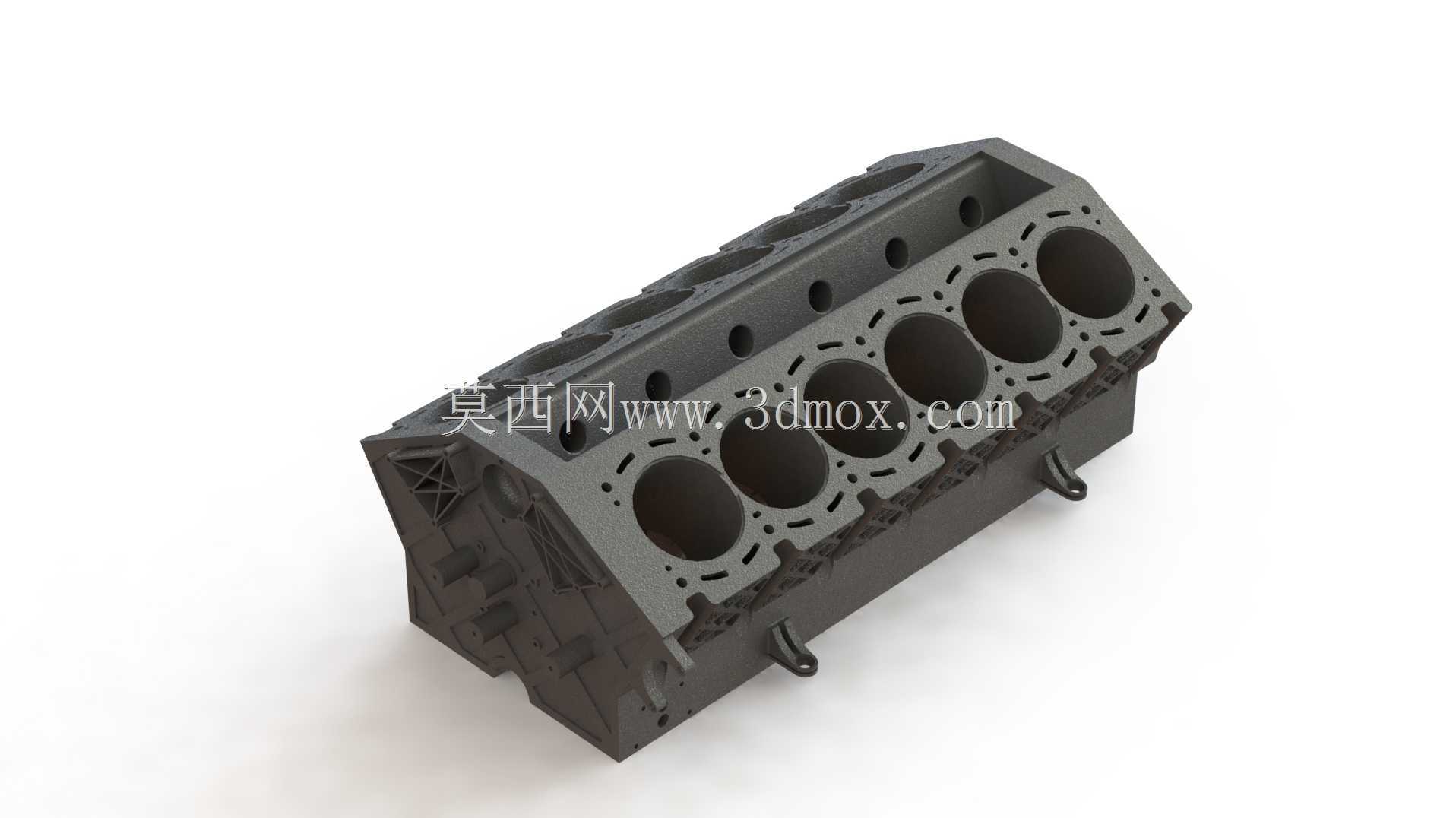

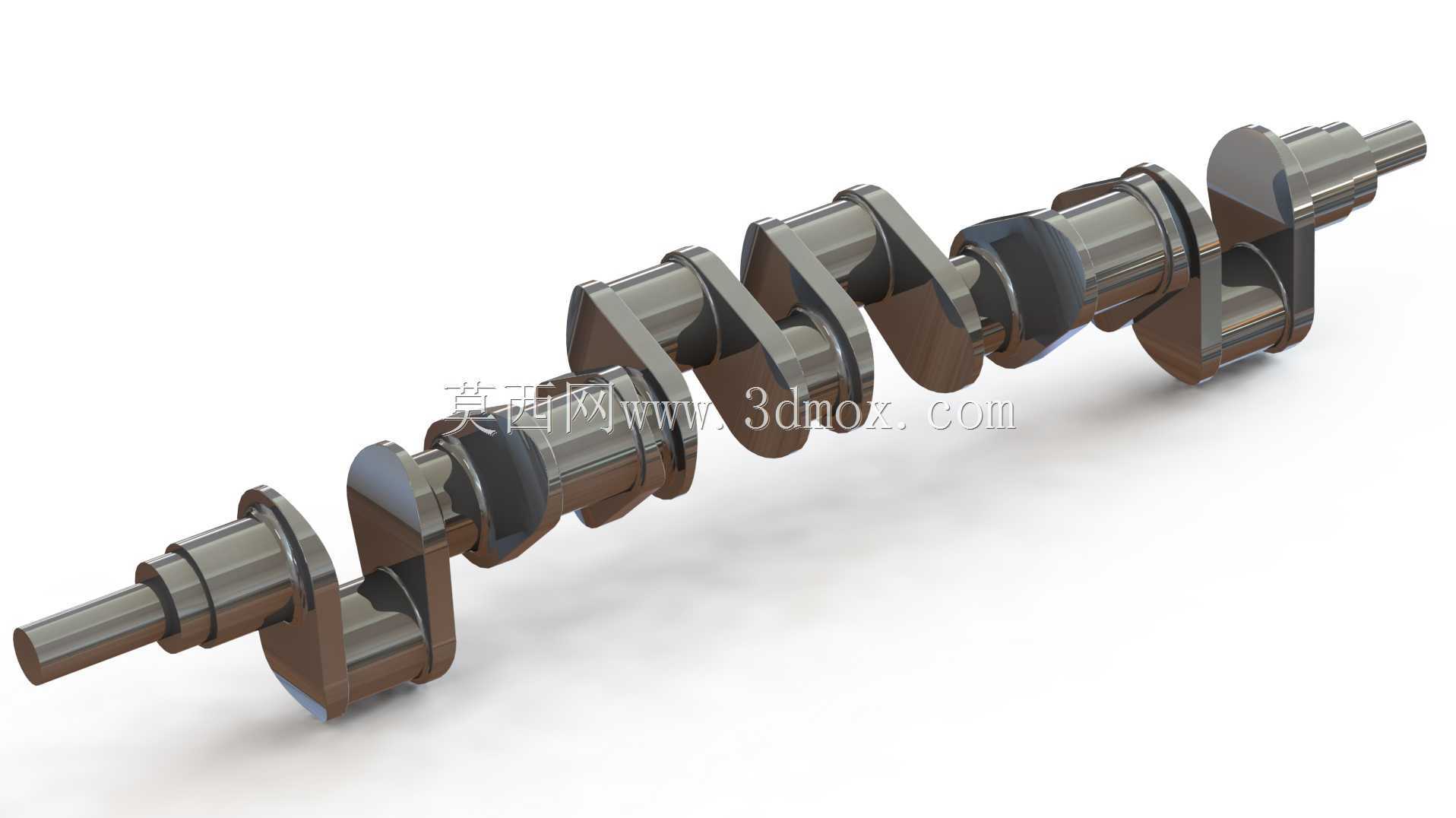

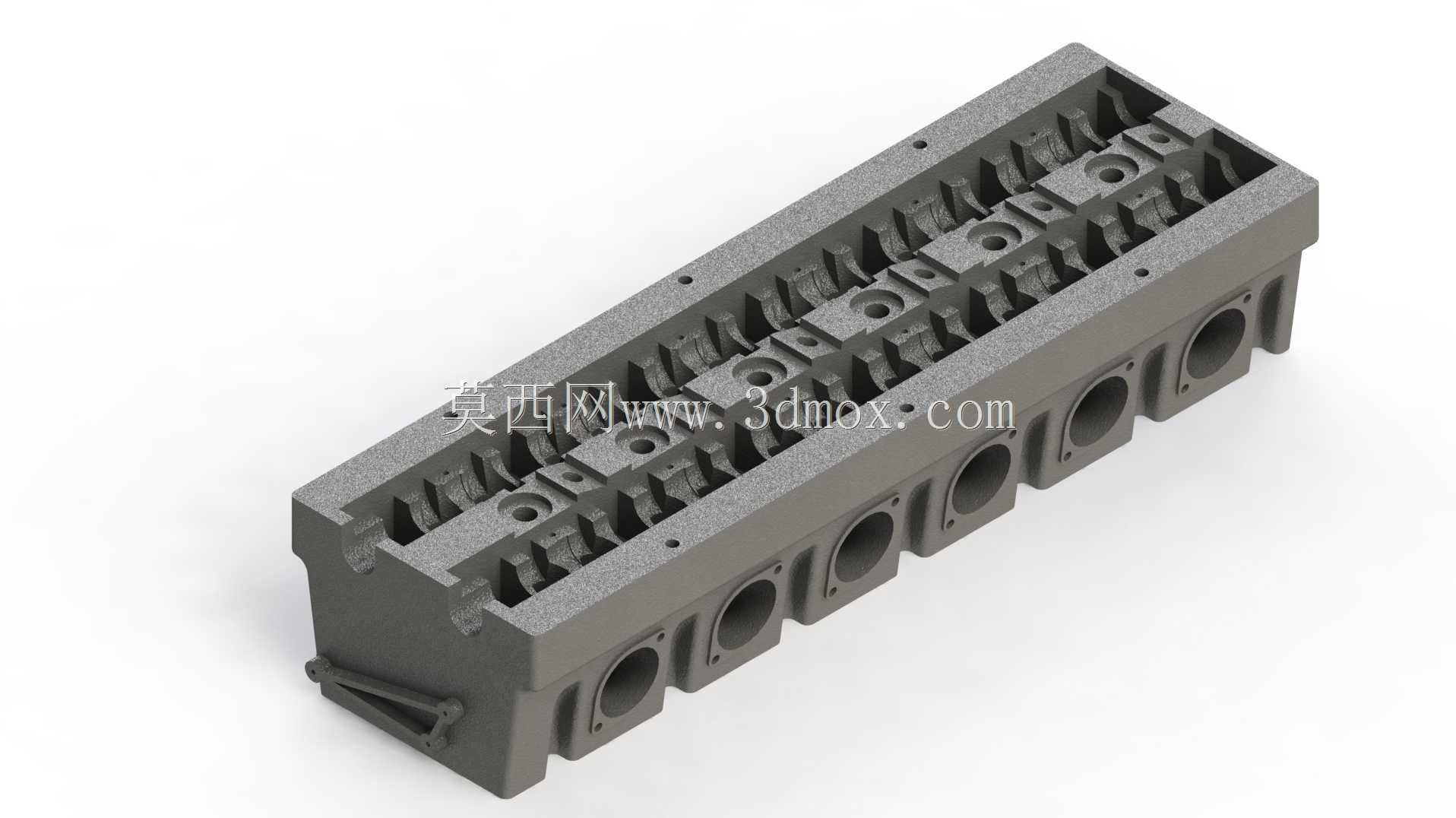

　　将动力单元的整体宽度控制在合理的安装边界内，避免因夹角过小导致的进气歧管布置空间不足，或是夹角过大带来的整机宽度超标、机舱适配性下降问题。缸体部分采用集成式设计思路，将主油道、冷却水道直接铸入缸体本体结构中，减少了外接管路的数量，降低了长期运转过程中出现油水渗漏的概率，同时缸体下部采用加强筋结构沿主轴承座径向分布，能够承受高转速、大扭矩输出下曲轴传递的交变载荷，避免缸体出现应力变形。曲轴作为动力输出的核心回转部件，采用全支撑结构设计，每个曲柄销两侧均设置独立的主轴承支撑位，对应12个气缸的做功顺序，曲柄销采用错角布置，保证各缸做功间隔均匀，曲轴前端集成正时驱动轮、水泵驱动带轮与附件驱动轮系，后端连接飞轮与动力输出端，

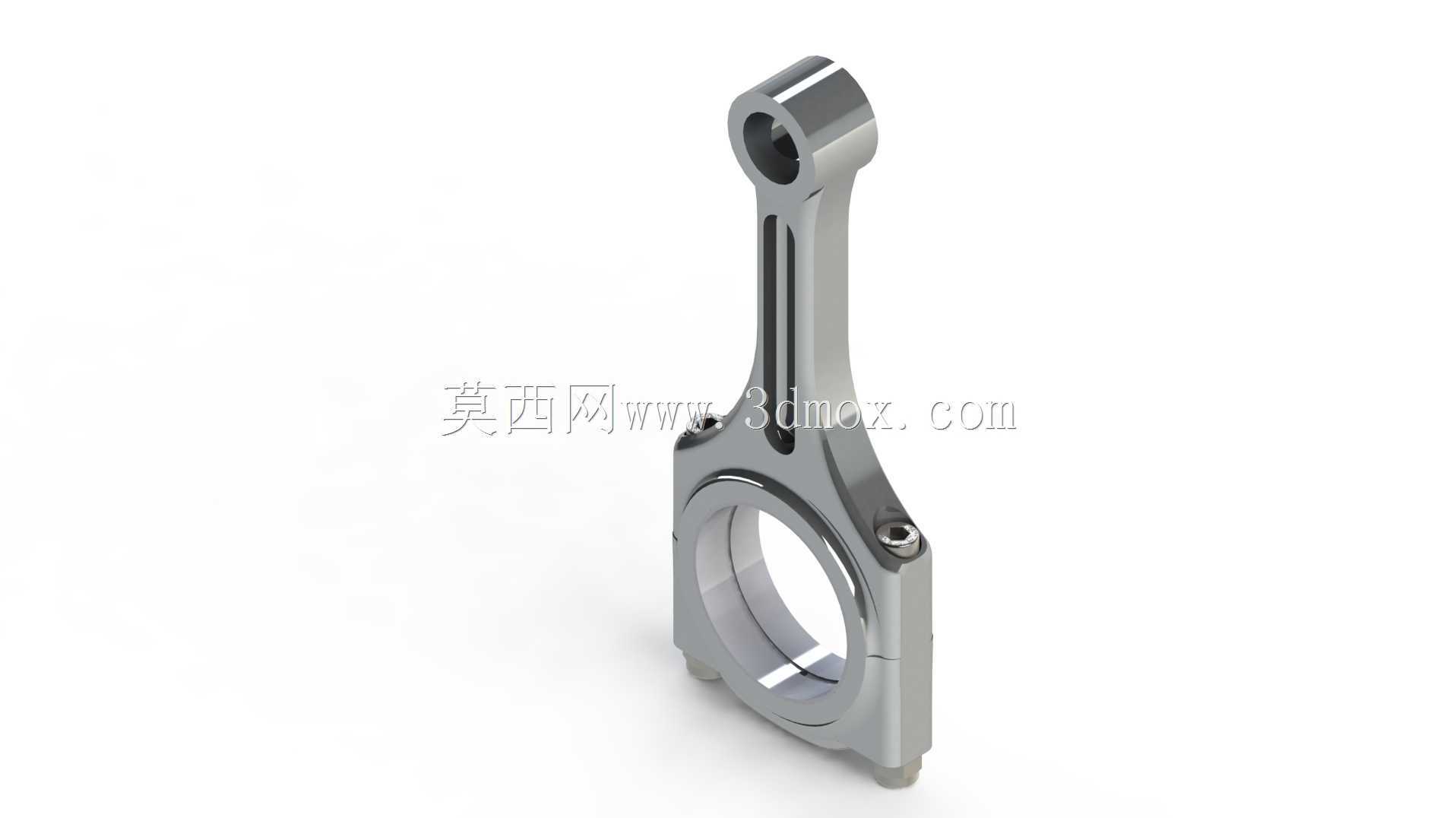

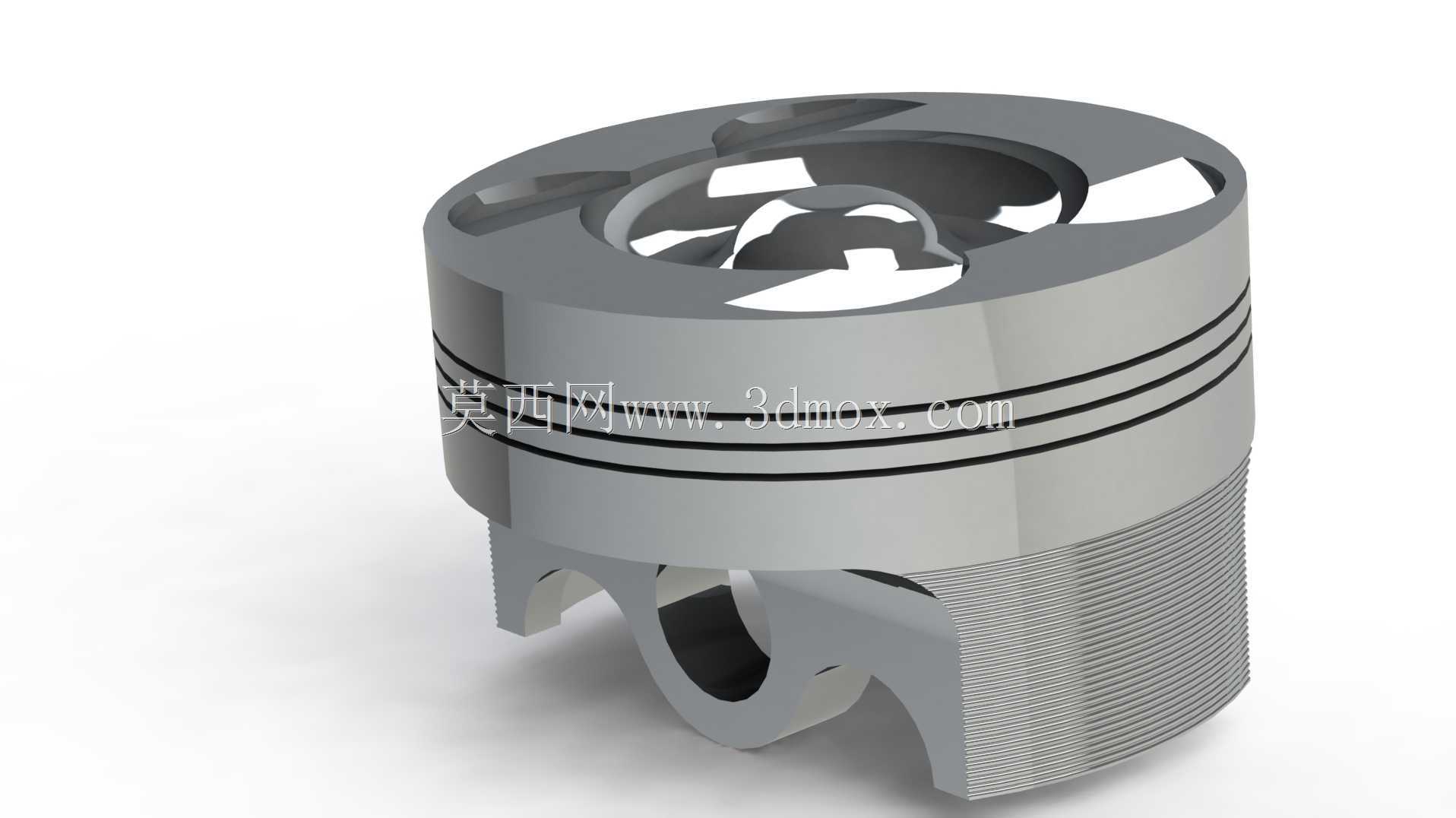

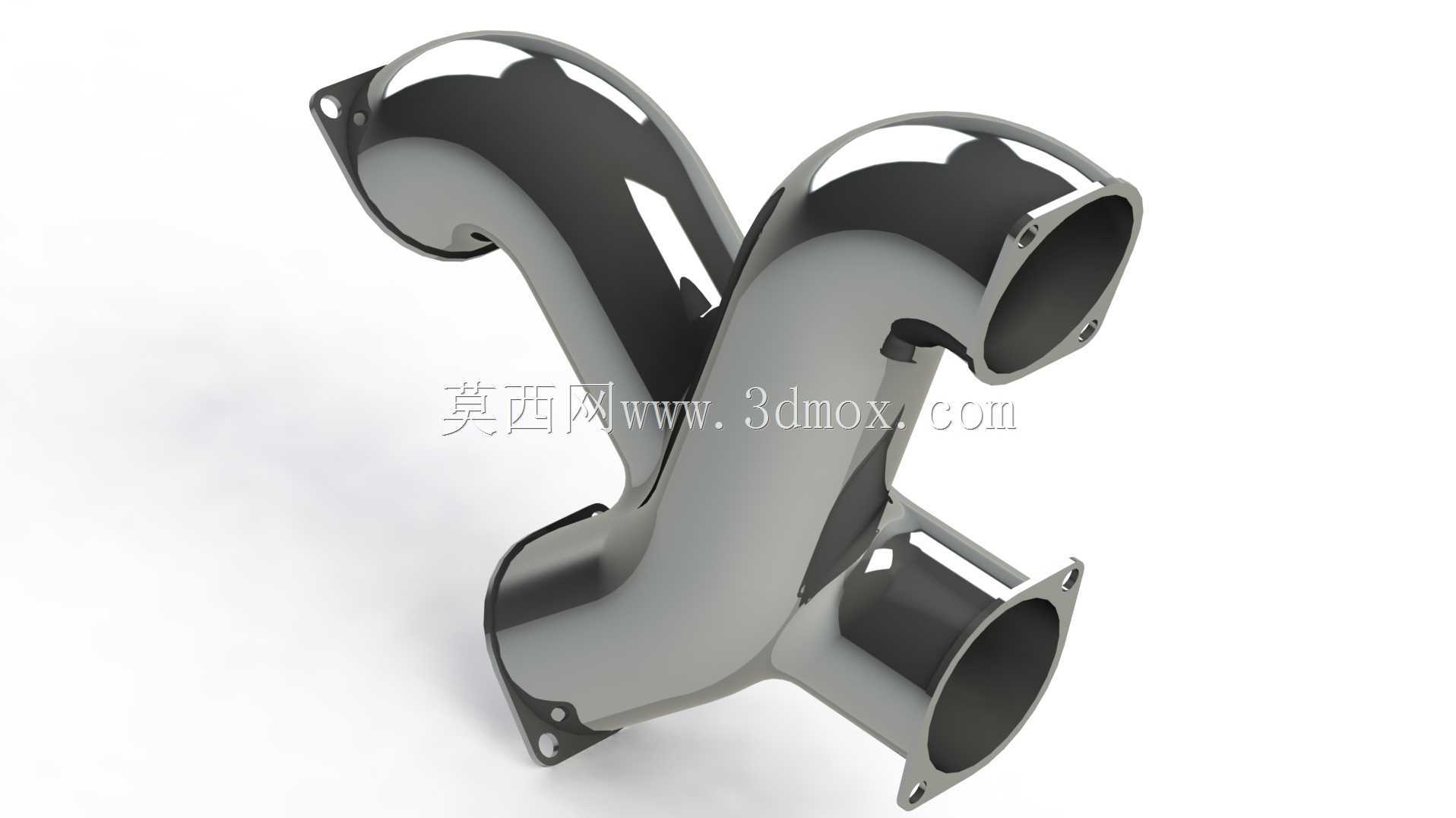

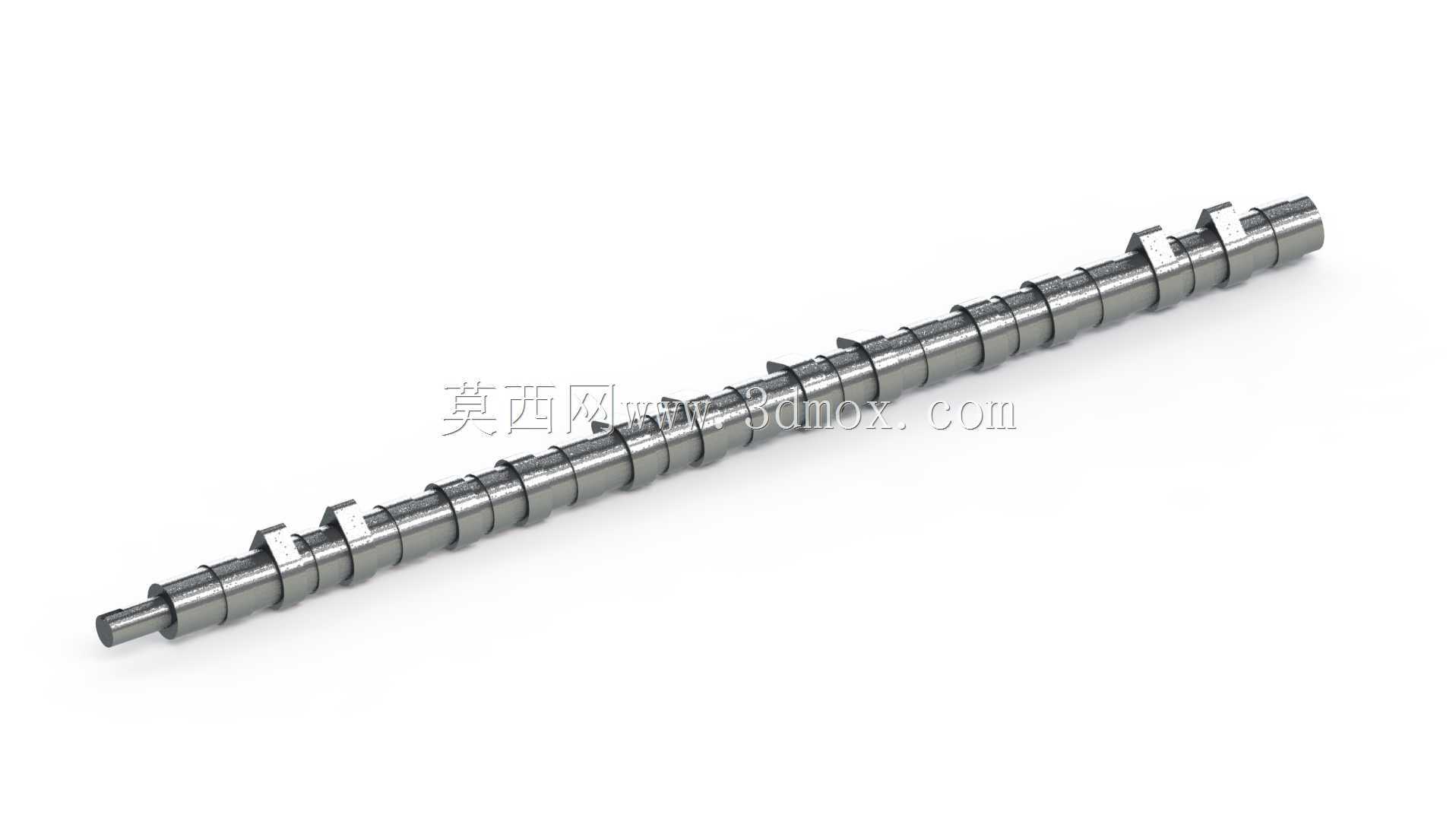

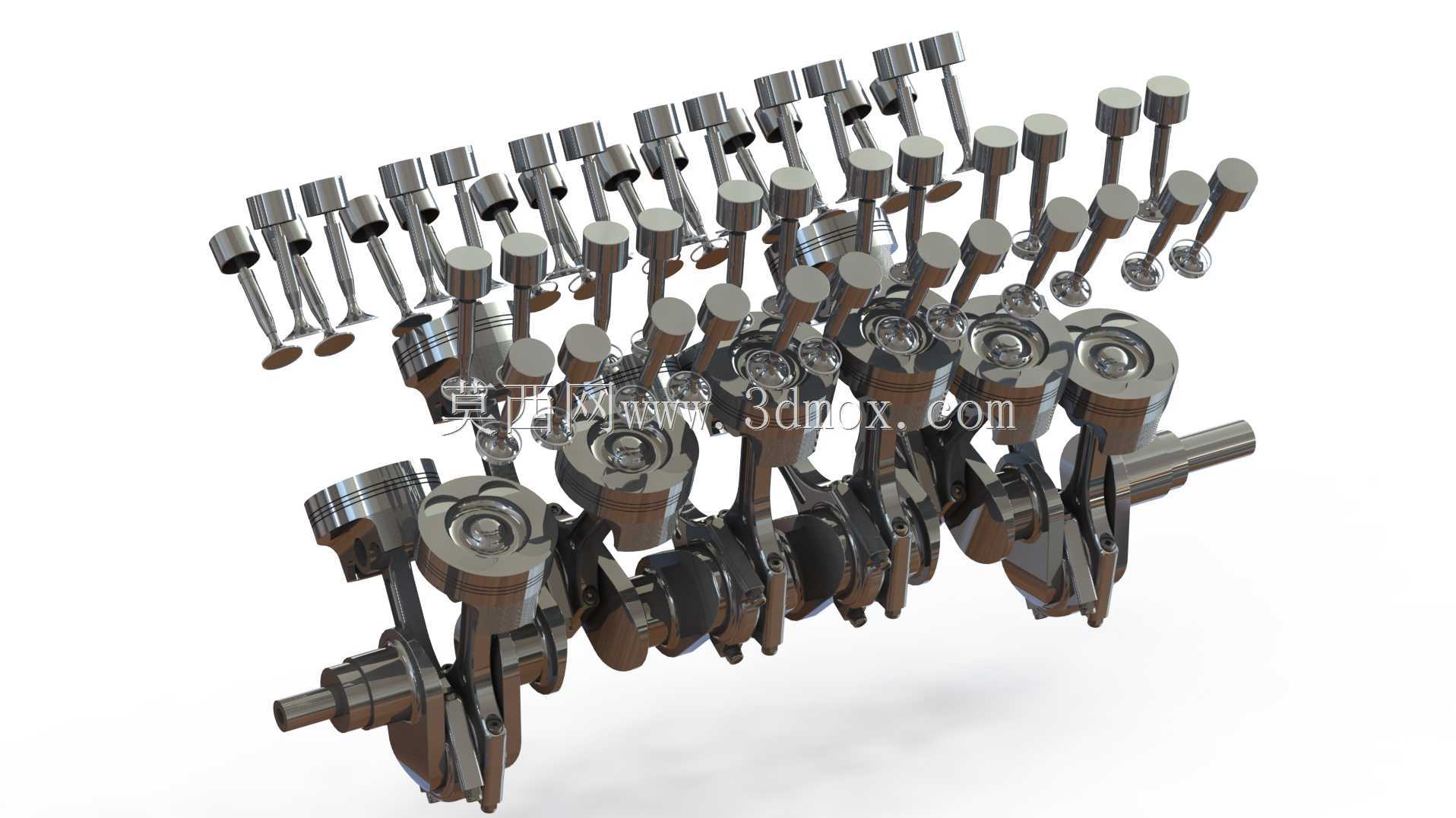

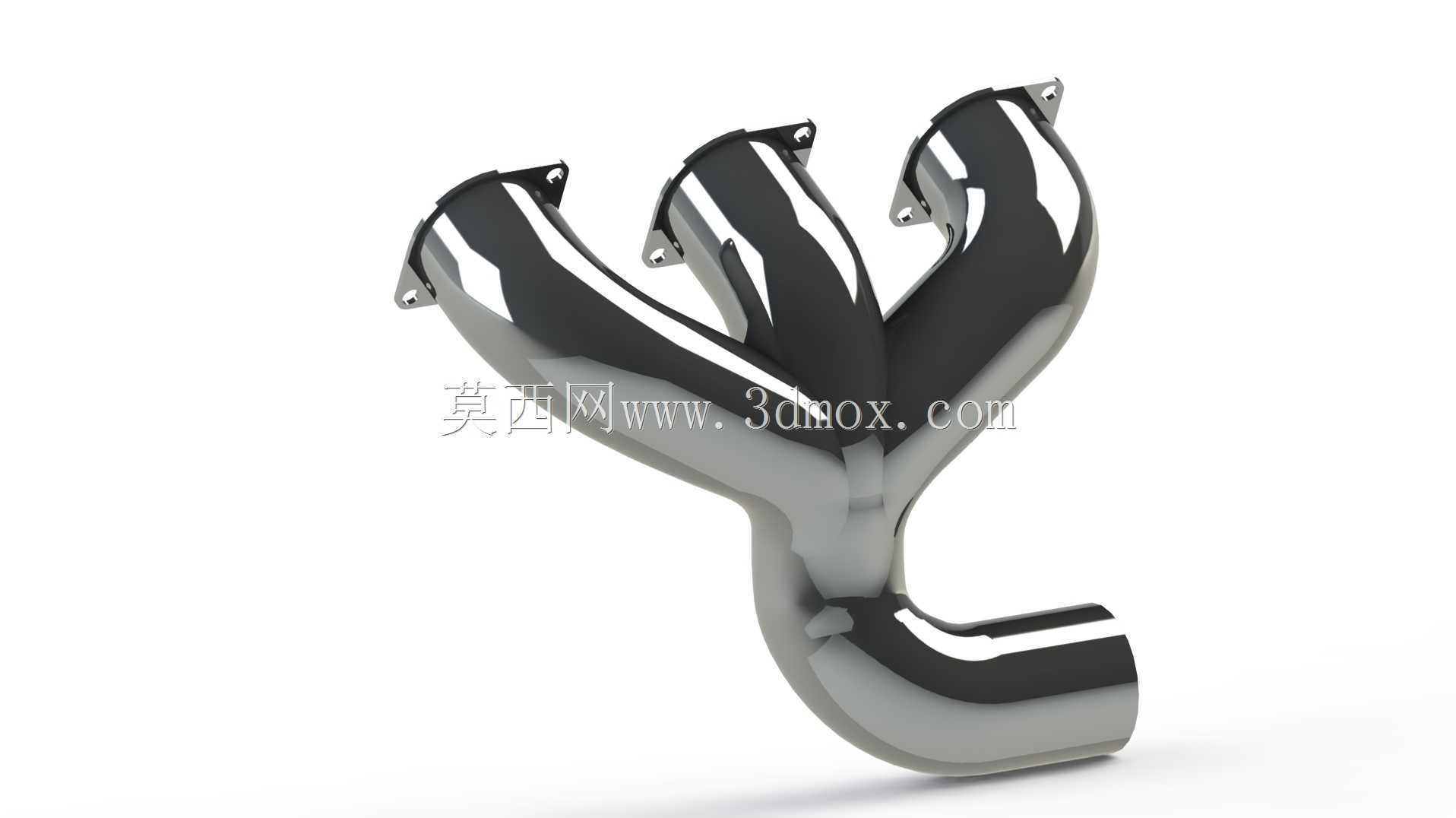

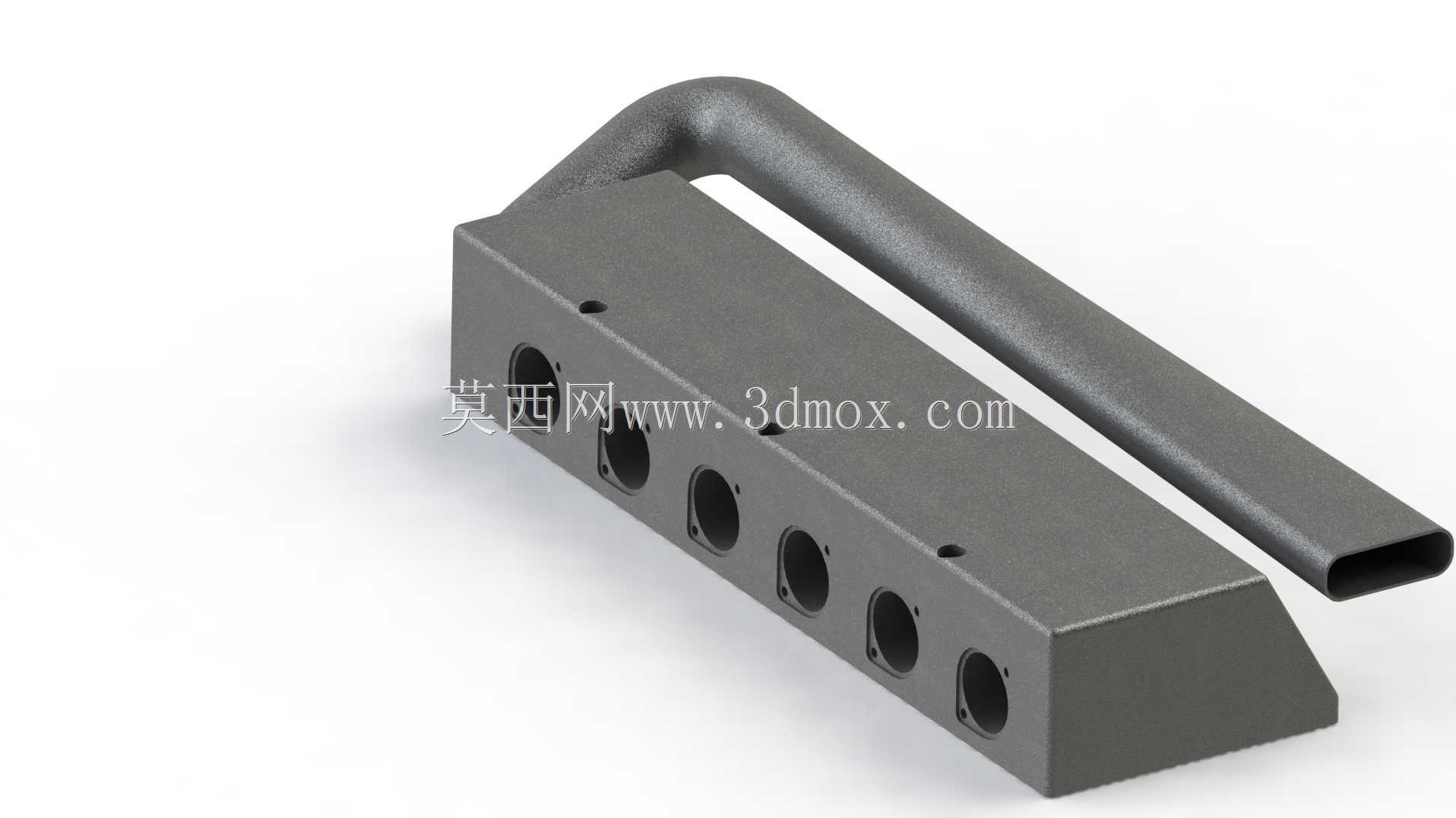

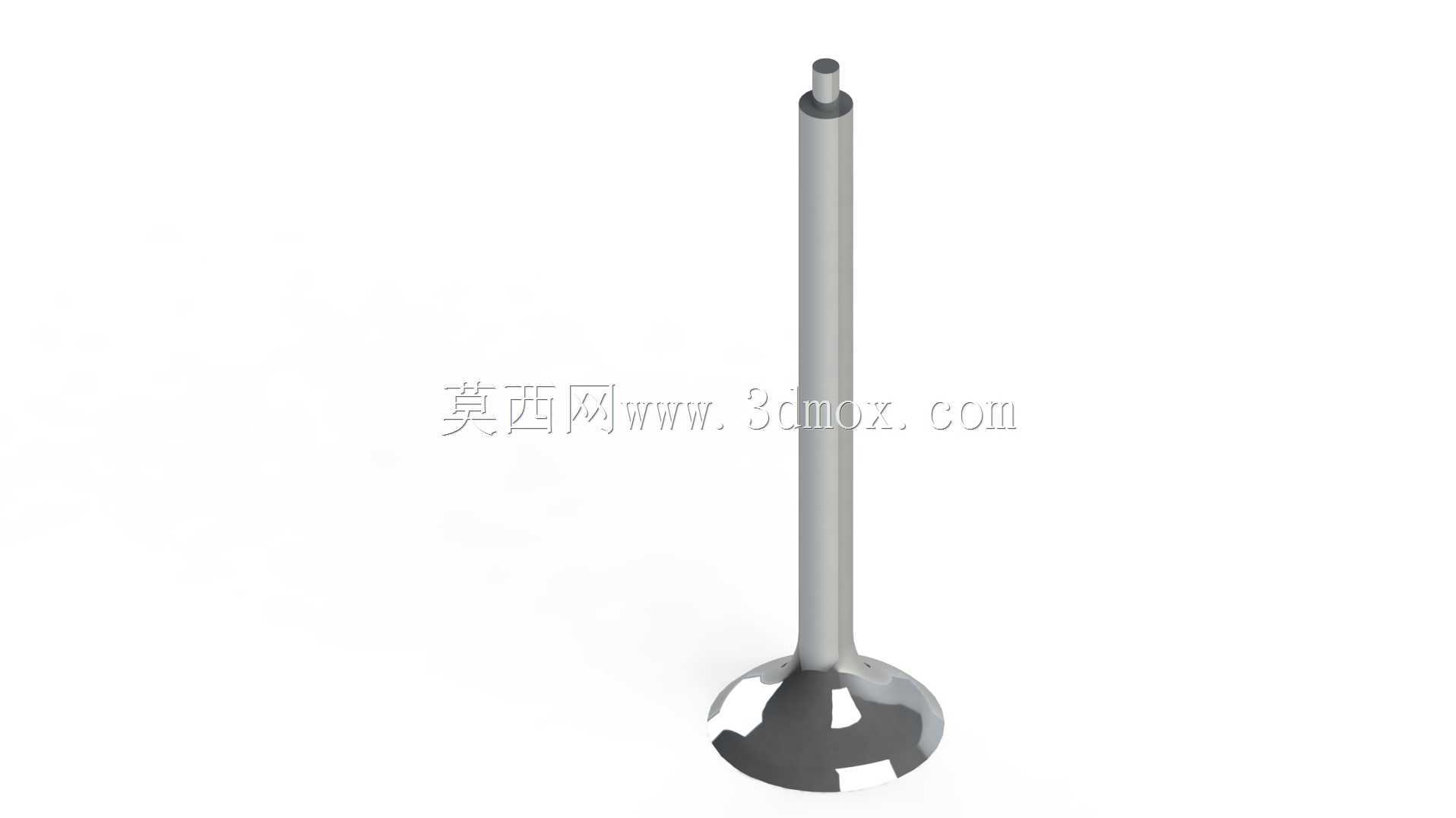

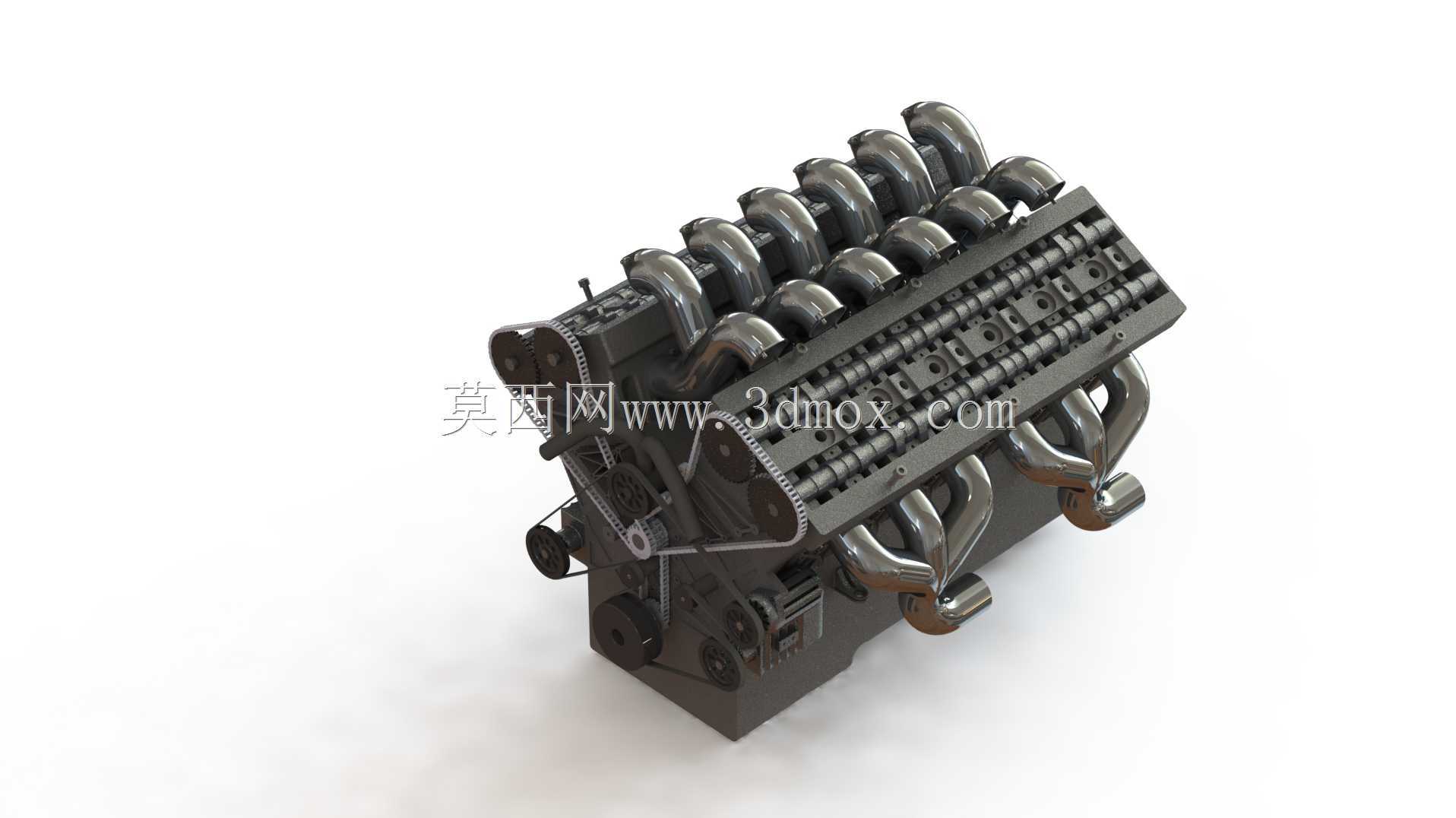

　　能够将活塞的往复直线运动平稳转换为旋转扭矩输出。活塞组件采用轻量化设计，活塞裙部预留适配热膨胀的型线余量，配合活塞环组实现燃烧室的密封与热量传递，连杆采用斜切口结构，既保证了大扭矩传递下的结构强度，也能够满足缸径尺寸下的连杆运动避让需求，避免活塞运动到下止点时连杆与缸套下部发生运动干涉。配气机构采用顶置凸轮轴设计，每侧气缸布置独立的进排气凸轮轴，通过正时链条与曲轴前端驱动轮连接，保证进排气门的开闭时机与活塞运动位置精准匹配，进气歧管采用对称式等长设计，保证各气缸的进气量均匀一致，排气歧管采用等长芭蕉头结构，能够充分利用排气脉冲效应提升充气效率，同时降低排气背压，提升高转速区间的动力输出表现。从安装边界来看，

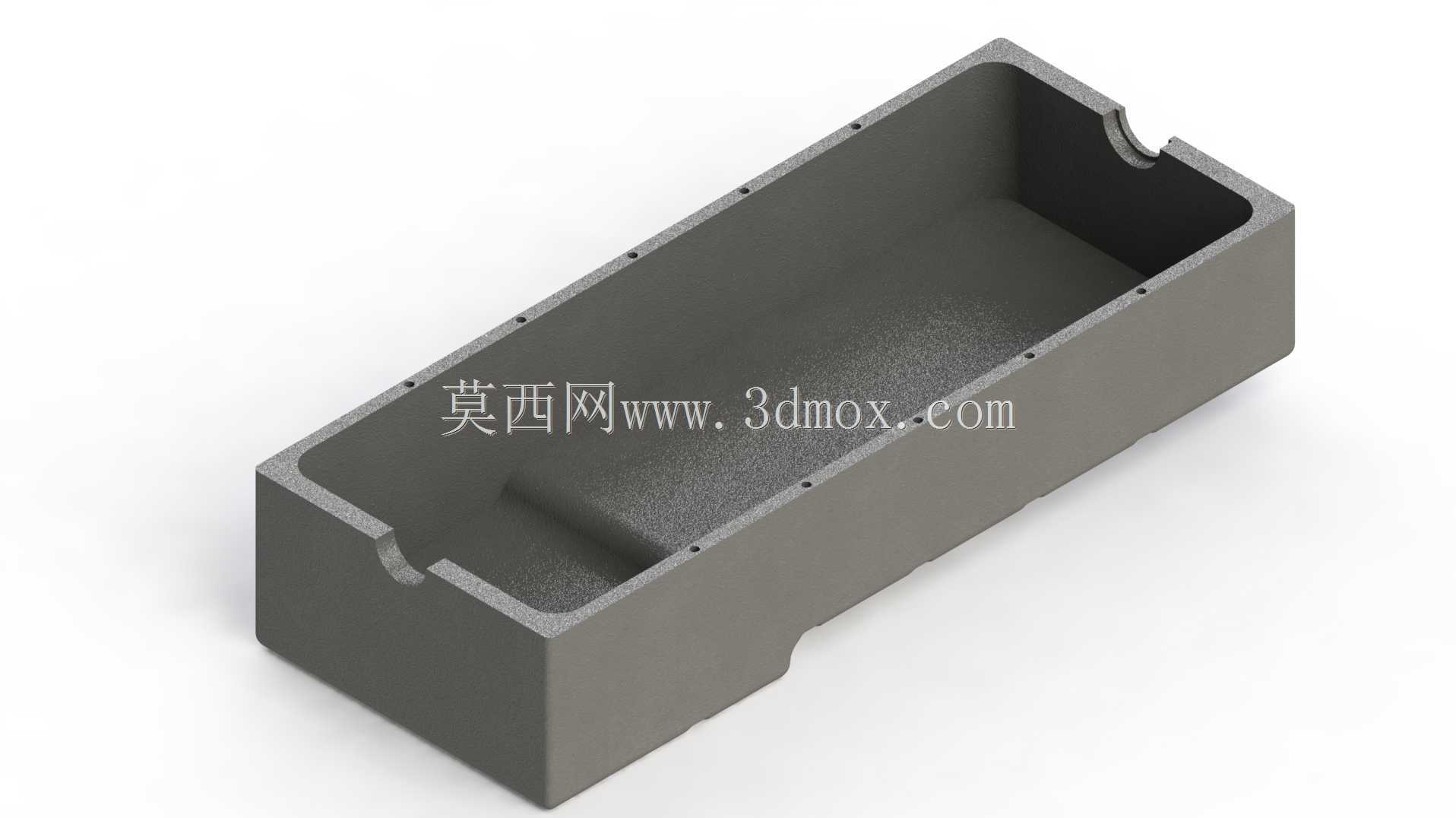

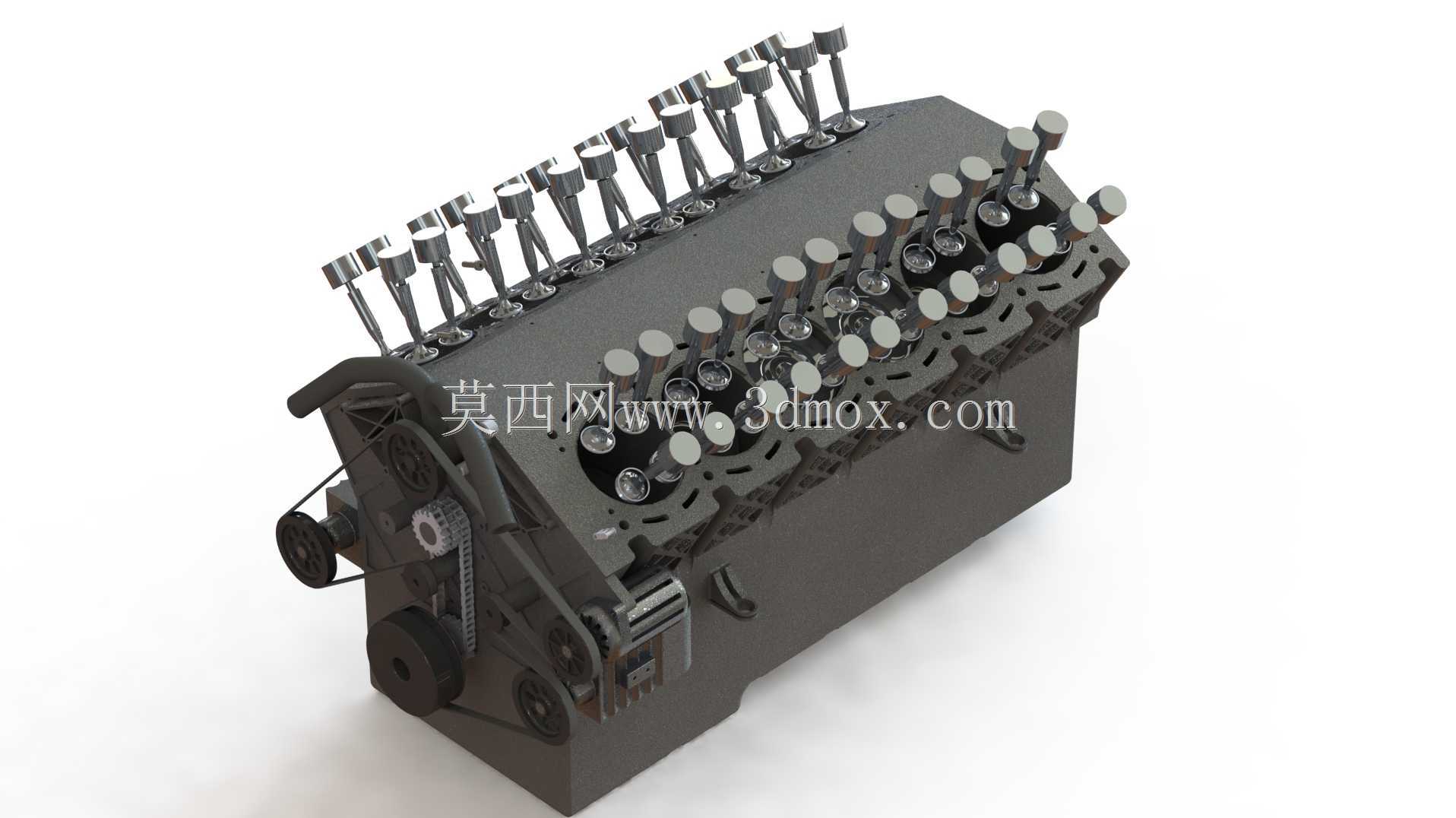

　　这套动力单元的整体外形充分考虑了常规动力舱的适配需求，进气系统、点火系统、线束走向均沿缸体上部与两侧规整布置，没有超出整机轮廓的突兀结构，前端轮系的附件安装位预留了发电机、空调压缩机、转向助力泵等常规附件的安装接口，能够根据不同的应用场景灵活选装配套附件，油底壳采用湿式结构，下部设置放油螺塞与机油集滤器安装位，适配常规的润滑系统油路走向，整机的安装悬置点沿缸体两侧下部对称分布，能够匹配不同车型、设备的动力舱安装点位，无需对安装支架做大幅度修改即可完成适配。在实际应用中，这类V12动力单元不仅能够作为高性能乘用车的动力源，也可通过调整压缩比、燃油供给系统适配重型工程机械、船舶辅机、固定发电机组等不同场景的使用需求，其对称的结构特性也让整机在运转过程中的NVH表现远优于同排量的其他缸数构型，对于需要长时间持续高负荷运转的场景，更低的振动水平能够有效延长整机与配套设备的使用寿命，减少连接部件因振动出现的松动、疲劳损坏问题。建模过程中对每一处装配间隙都做了还原，包括活塞与缸套的配合间隙、曲轴轴向窜动间隙、气门与气门座的密封面结构，甚至是线束的走向、卡箍的固定位置都按照实际量产机型的布置逻辑做了还原，能够直观呈现V12动力单元从外部附件到内部核心运动部件的完整结构关系，方便结构设计人员参考其排布逻辑开展动力总成的适配设计，也能够作为教学演示载体，让学习者直观理解大排量多缸内燃机的工作原理与结构组成。
