游戏道具风格近战弯刃刀具结构设计

　　本次设计的弯刃近战刀具，最初的设计需求来自游戏IP衍生的实体周边开发场景，同时也可作为影视道具制作、cosplay装备定制的结构参考，在文创衍生品制造领域，这类还原度较高的刀具结构模型，能够直接对接3D打印、硅胶翻模、金属精铸的生产流程，省去二次建模的反复调整环节。从实际功能层面看，该刀具的握持结构完全贴合成年男性手掌的自然握持弧度，柄部的分段式凸起结构能够在握持时形成多点受力支撑，即便在手部出汗或者佩戴薄款战术手套的状态下，也能避免握持打滑的问题，刃部的弧形轮廓经过反复调整，既保留了游戏原作的视觉辨识度，又在实体化过程中做了结构强化，刃身的厚度从靠近柄部的8mm向刃尖方向逐步递减至2mm，既保证了整体结构的抗弯折强度，

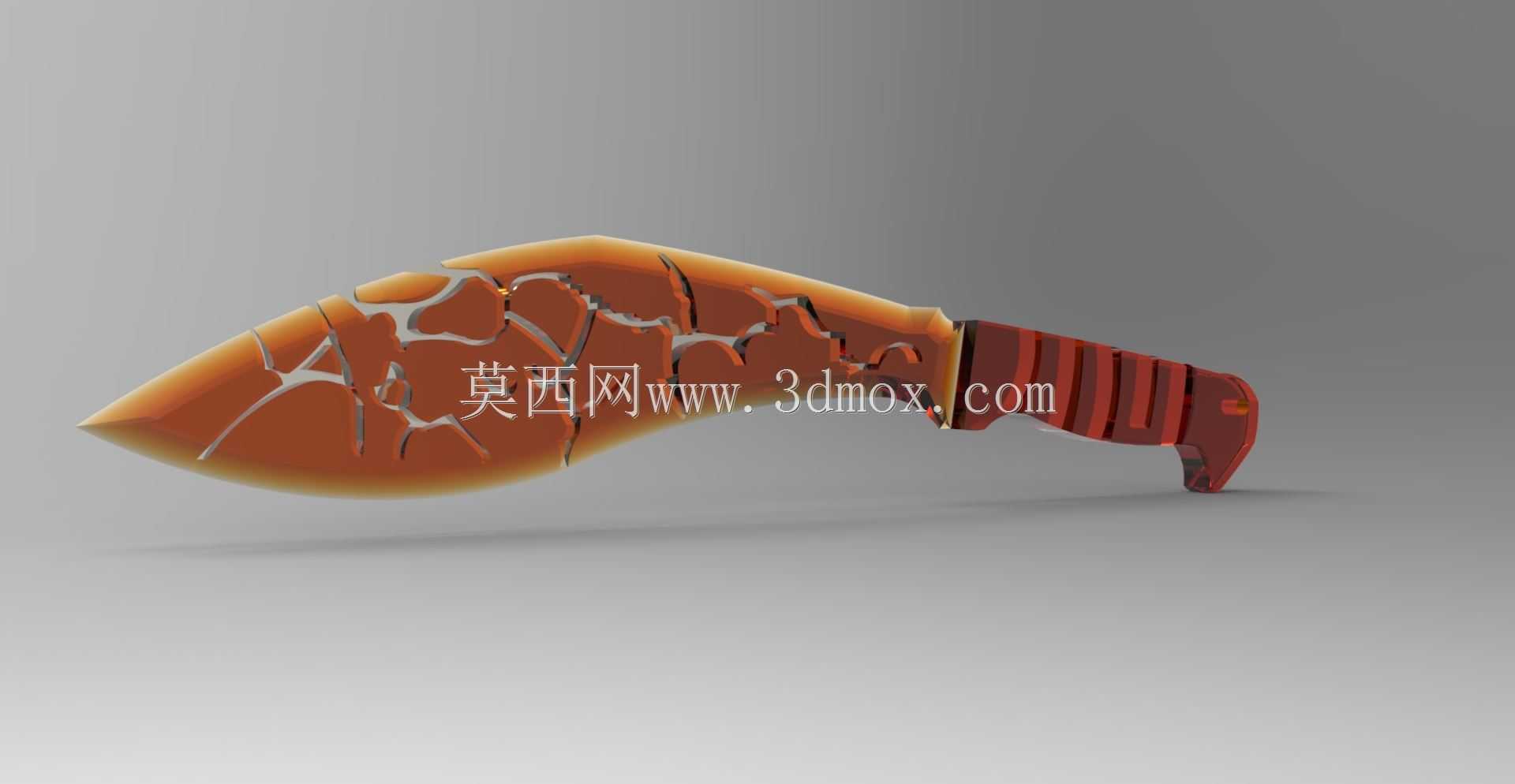

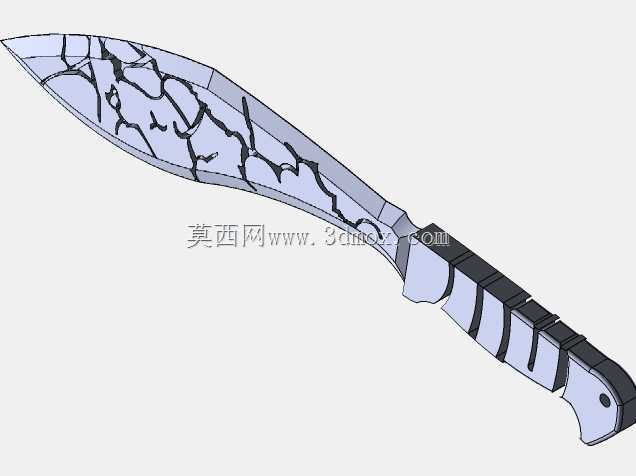

　　又能在作为道具使用时避免过于锋利带来的安全隐患。设计思路上，最初拿到原画参考时，首先要解决的是平面原画到三维实体的结构合理性问题，原画中刃身的裂纹纹理如果直接做通体镂空处理，会大幅降低刃身的结构强度，因此在建模时将裂纹设计为表面深度1.5mm的蚀刻纹理，纹理内部预留0.8mm的壁厚，既还原了视觉上的熔岩裂纹效果，又不会破坏刃身的整体力学性能，柄部的缠绕纹理没有采用后期贴图的方式实现，而是直接在实体模型上做出等距的环形凹槽，凹槽深度1.2mm，宽度2mm，实体化制作时可以直接在凹槽内缠绕伞绳或者皮革条，不需要额外做定位标记。外形尺寸方面，整刀全长控制在320mm，其中刃身长度190mm，柄部长度130mm，

　　刃身最宽处位于距离刃尖110mm的位置，宽度为62mm，安装边界上，柄部末端设计有直径8mm的穿绳孔，孔中心距离柄尾端面10mm，既可以穿入挂绳方便携带，也可以作为展示时的悬挂固定点，刃身与柄部的连接位置采用一体化结构设计，没有额外的拼接接缝，避免了实体制作时拼接错位的问题，同时在连接位置做了R3的圆角过渡，能够有效降低应力集中，即便采用树脂材料3D打印制作，也不会在轻微磕碰时出现连接位置断裂的问题。从生产适配的角度看，该模型的所有曲面都做了G2连续处理，没有尖锐的非倒角边，既适合CNC五轴加工金属材质的收藏版本，也适合FDM或者光固化3D打印制作低成本的展示版本，模型的分模线位置特意设置在刃身侧面的纹理凹陷处，

　　后续做表面处理时能够很方便地打磨掉分模痕迹，不会破坏整体的外观效果。在结构验证阶段，针对刃身的弧形轮廓做了受力模拟，当刃尖承受150N的垂直冲击力时，刃身最大形变位置的形变量为0.3mm，完全满足道具使用的强度要求，柄部的握持位置做了防滑纹理的凹凸处理，凹凸高度差为0.5mm，既不会硌手，又能提供足够的握持摩擦力，刃部的开刃角度设置为15度，作为收藏道具时可以做钝化处理，作为户外功能刀具使用时也能保证足够的切削性能。
