面板安装式3.5毫米立体声音频输入插孔结构

　　在音频设备、工业控制人机界面、专业调音台、嵌入式音频终端的面板布局设计中，音频输入接口的选型与结构适配是结构工程师经常需要处理的细节，这款面板安装式3.5毫米立体声输入插孔，就是针对面板嵌装场景设计的接插件结构，能适配绝大多数需要前置音频输入的设备安装需求。从实际使用场景来看，这类插孔广泛应用在桌面功放、车载影音面板、工业语音播报终端、专业音频采集设备、多媒体教学一体机的前置接口区，用来接驳3.5mm规格的立体声公头插头，实现左右声道音频信号的稳定传输，相比板载直焊式的插孔，面板安装的结构能将插拔时的受力直接传导到设备面板上，避免反复插拔导致的电路板焊盘脱落、引脚开焊等常见故障，大幅提升接口的使用寿命。

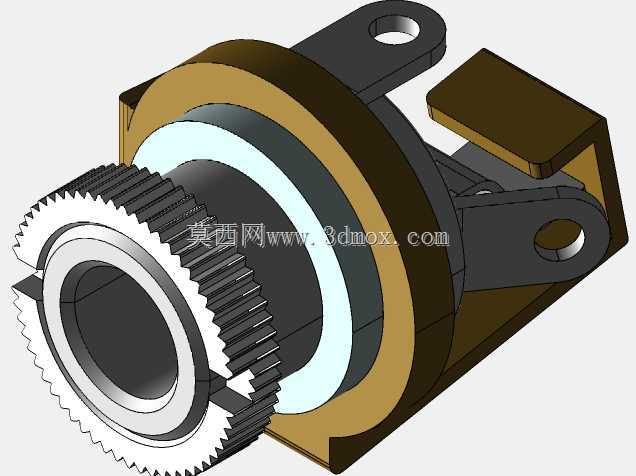

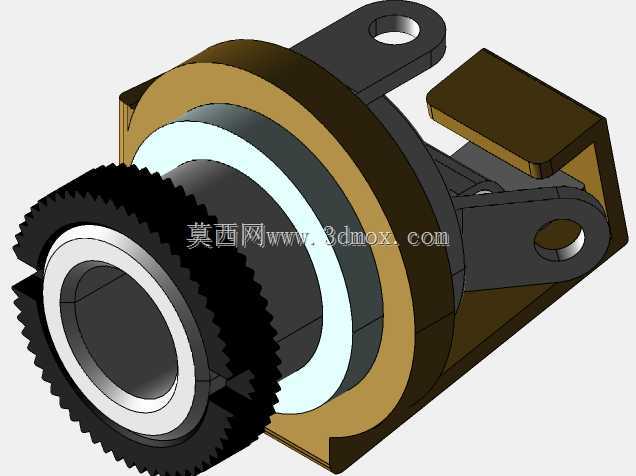

　　从结构设计思路来看，这款插孔采用了分体式嵌套的结构逻辑，外层带齿纹的锁紧环是核心的面板固定结构，齿纹设计是为了安装时增大摩擦力，无需专用工具就能手动拧紧锁紧螺母，也可以配合卡簧钳实现更大扭矩的锁紧，适配1.5mm到5mm厚度范围的设备面板，安装时只需要在面板上开出对应直径的圆形安装孔，将插孔主体从面板后侧穿入，再从面板前侧旋紧锁紧环就能完成固定，不需要额外设计卡扣、螺丝孔位，能大幅简化面板的加工工序，降低钣金或者注塑面板的开模成本。插孔的金属接触部分采用了分段式的弹片设计，对应立体声插头的左声道、右声道、公共接地三个接触点位，弹片的预紧角度经过反复调校，既能保证插头插入后接触电阻足够小，避免音频传输出现杂音、声道串扰的问题，又能控制插拔力在合适的区间，不会出现插拔过紧导致插头拔出困难，或者过松导致接触不良的情况。

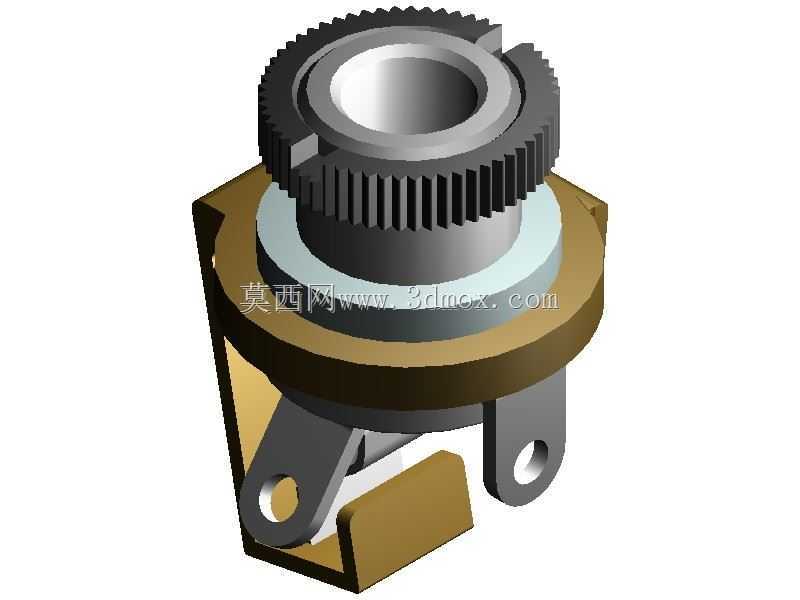

　　从安装边界尺寸来看，这款插孔的面板前侧突出高度控制在合理范围，不会因为突出过多影响设备面板的整体平整度，后侧的引脚采用了折弯式的焊片结构，两个带安装孔的固定支脚一方面可以在焊接时辅助定位，将插孔主体与电路板或者内部支架做二次固定，进一步提升结构稳定性，另一方面焊片的开孔也方便导线直接穿入焊接，对于没有设计电路板的简易音频设备，也可以直接通过导线连接引脚，适配不同的内部布线方案。插孔中间的绝缘衬套采用了台阶式的结构，将金属接触件与外层金属安装壳体完全隔离，避免出现信号短路、外壳带电的问题，同时绝缘衬套的台阶结构也能在装配时起到轴向定位的作用，保证各个金属零件的同轴度，让插头插入时能顺畅对位，不会出现插偏、卡滞的情况。

　　在实际选型应用中，这类插孔的结构设计还要考虑长期使用的磨损问题，外层锁紧环采用了金属材质，表面做了防锈处理，在潮湿、多粉尘的工业使用场景下也不会轻易出现锈蚀卡死的情况，内部接触弹片采用了弹性优异的铜合金材质，表面做了镀镍处理，抗氧化能力强，经过上千次插拔后依然能保持稳定的接触压力，不会因为弹片疲劳导致接触失效。对于结构设计人员来说，在做设备面板布局时，只需要预留出对应的安装孔位，以及插孔后侧的布线空间，就可以直接选用这款接插件，不需要再单独设计接口的固定结构，能大幅缩短产品的开发周期，同时这种标准化的接插件采购成本低，供应链成熟，不会出现定制件供货周期长、成本高的问题。另外这款插孔的后侧挡片结构，能在插头插入时起到限位作用，避免插头插入过深顶坏内部弹片，同时也能在一定程度上阻挡粉尘从插孔缝隙进入设备内部，提升设备整体的防护能力，在一些半户外的使用场景下，配合面板上的防尘塞就能满足基础的防护要求。
