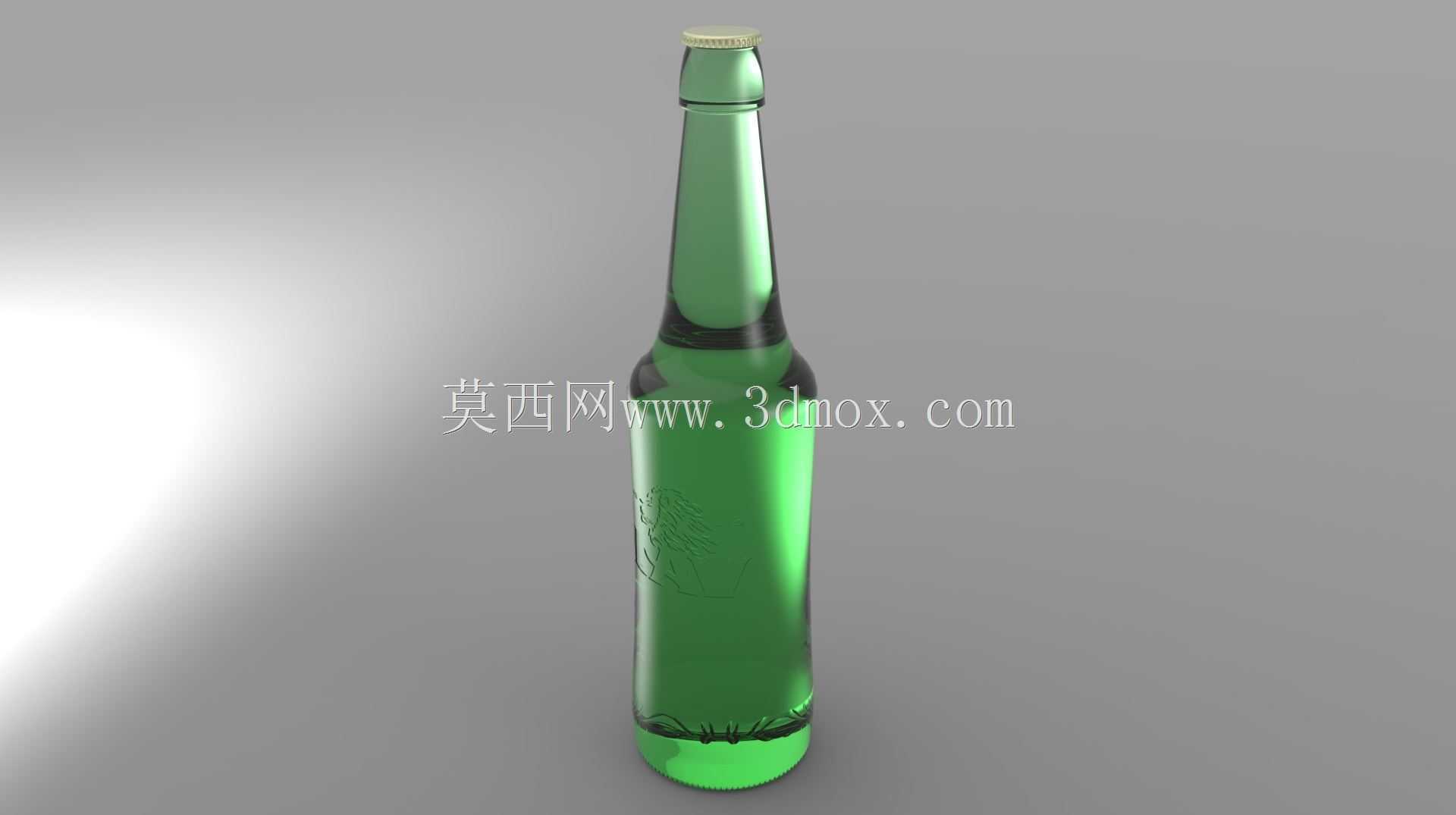

带浮雕纹理的绿色玻璃啤酒瓶结构设计

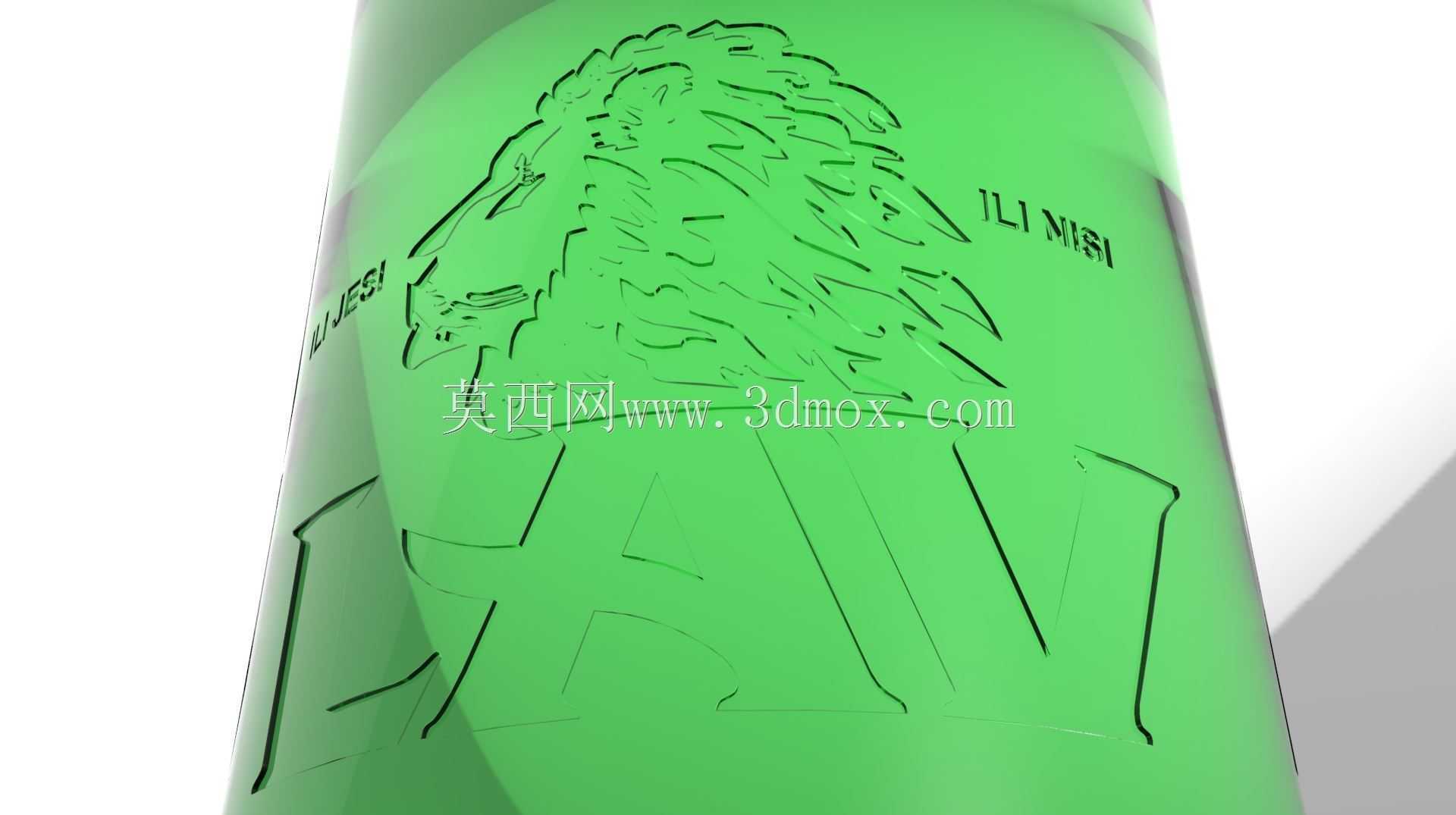

　　日常快消品包装领域里，玻璃啤酒瓶的结构设计需要兼顾灌装生产适配、运输抗损、品牌识别与消费端握持使用的多重需求，这款带立体浮雕纹理的绿色玻璃瓶设计，就是针对啤酒品类的包装使用场景完成的结构建模。从生产端适配来看，瓶身整体的回转体轮廓严格匹配现有啤酒灌装生产线的输送、洗瓶、灌装、压盖全工序工装边界，瓶身的圆柱段直径、瓶肩过渡弧度、瓶口的螺纹与锁口尺寸，都适配现有主流啤酒灌装线的卡瓶板、导瓶栏、灌装阀定位基准，不需要对现有产线工装做额外调整就能直接适配量产，避免了新瓶型带来的产线改造成本。瓶身的浮雕纹理设计没有做突兀的外凸结构，所有浮雕的凸起高度都控制在瓶身基准圆柱面的1.2mm以内，既保证了品牌标识的立体触感，又不会在洗瓶、

　　输送过程中出现卡滞、剐蹭相邻瓶身的问题，同时浮雕的凹陷处做了R0.3以上的圆角过渡，避免玻璃成型时出现应力集中，也能减少洗瓶过程中残留污渍、商标粘贴时出现气泡褶皱的问题。从运输与仓储场景考虑，瓶身的重心设计落在整体高度的下三分之一处，堆码时下层瓶的瓶口能精准嵌入上层瓶的瓶底凹槽内，配合现有塑料周转箱的格位尺寸，单箱24瓶的排布间隙控制在2mm，既不会因为间隙过大运输时出现窜动碰撞，也不会因为间隙过小装箱、取箱时出现卡瓶。瓶壁的厚度分布做了针对性的梯度设计，瓶底的厚度控制在3.5mm，承受堆码压力与垂直冲击，瓶身圆柱段厚度2.2mm，平衡重量与抗侧压能力，瓶肩过渡段厚度渐变到2.8mm，承受灌装时的内压与开盖时的扭矩，

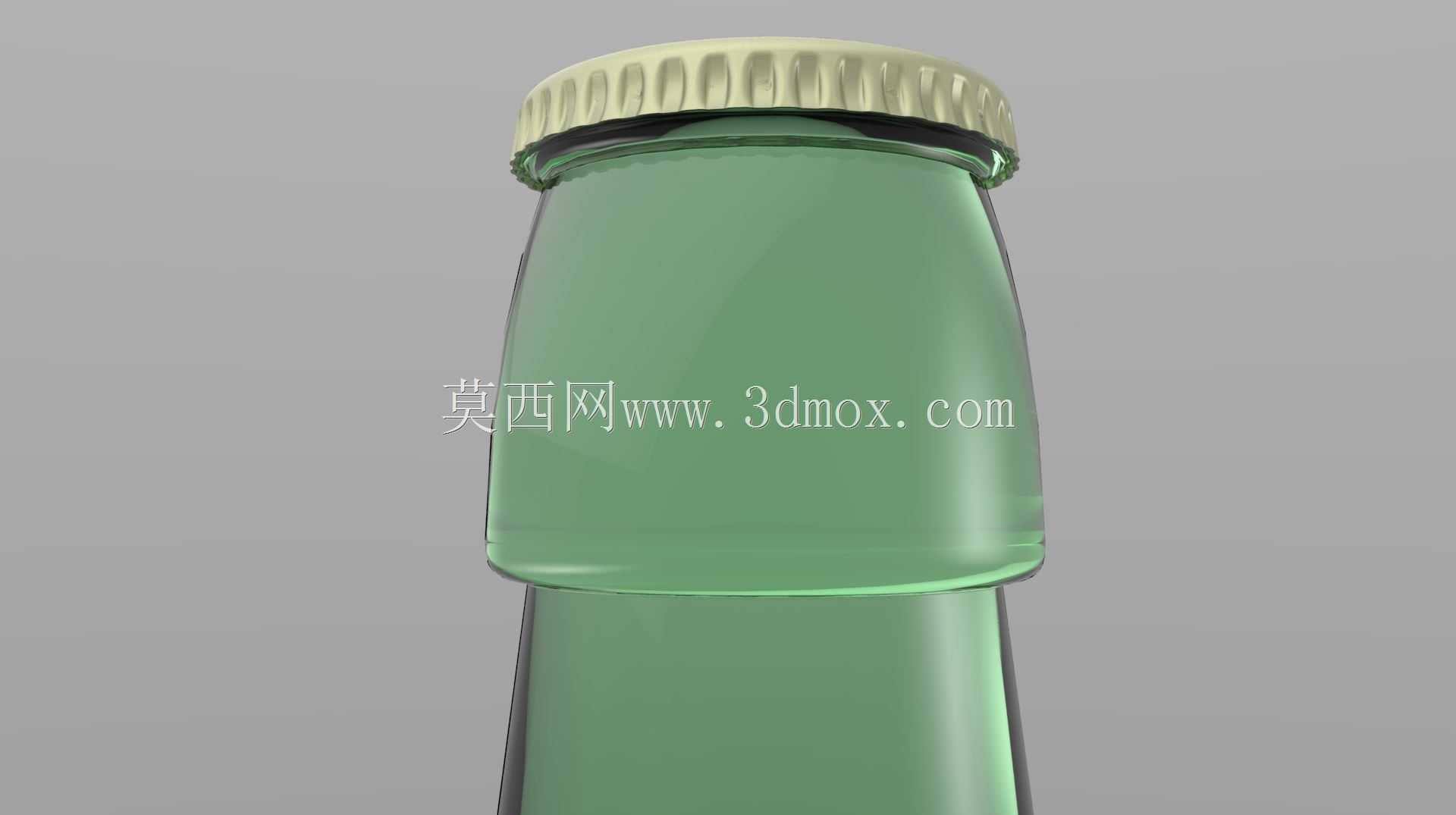

　　瓶口锁口处厚度3mm，保证压盖后的密封性能，反复开盖后不会出现瓶口崩裂的问题。从消费端使用场景来看，瓶身的握持区域刚好对应浮雕纹理的分布段，浮雕的凹凸结构能增加手部与瓶身的摩擦力，冰镇后瓶身凝结冷凝水时也不会出现打滑脱手的问题，同时浮雕的品牌标识不需要额外做纸质标签喷涂，减少了标签脱落、胶层残留的问题，回收洗瓶时也能减少除胶工序的成本。设计过程中先确定了瓶口的通用标准接口尺寸，反向推导瓶肩的过渡角度，避免灌装时啤酒泡沫溢出，再根据500ml的额定容量确定瓶身圆柱段的高度与直径，最后在瓶身的非定位接触区域布置浮雕纹理，所有浮雕的边缘都做了脱模斜度处理，适配玻璃吹制模具的开模方向，不会出现成型时的模具倒扣问题，

　　瓶底的内凹设计做了防滑的点状纹理，放置在光滑桌面时不会出现滑动，同时内凹的深度控制在8mm，能容纳瓶底成型时的玻璃料滴凸点，保证放置时的平面度。整个瓶型的外形尺寸严格控制在现有啤酒周转箱、商超货架、冷藏展示柜的格位边界内，高度260mm，瓶身最大直径75mm，能直接适配现有所有啤酒流通环节的存储、展示、运输工装，不需要额外开发配套的承载器具。
