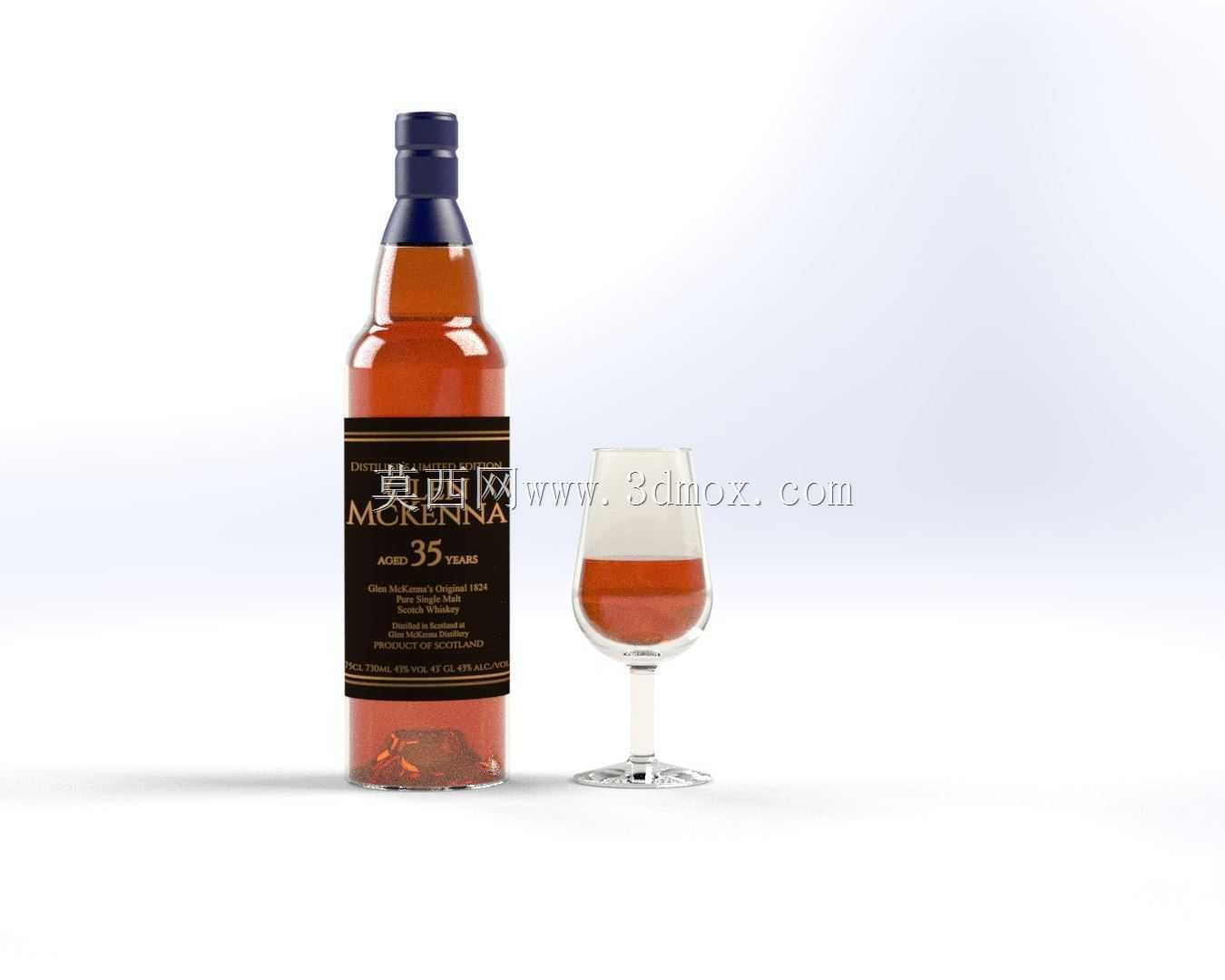

格伦麦肯纳35年苏格兰威士忌瓶杯组合造型

　　在做快消品陈列道具、商超展陈仿真件、影视道具三维建模的项目里，这类洋酒容器的建模精度直接决定最终渲染或者3D打印成品的还原度，很多刚接触消费品建模的工程师容易把注意力全放在瓶身曲面，忽略配套酒杯、酒液液位、标签贴合这些细节，最后做出来的模型要么比例失真，要么放到场景里和周边物件适配度极差。

　　先从实际应用场景说，这套模型的使用场景覆盖了线下商超的酒水区陈列预演、酒类电商的详情页渲染素材、影视剧中的生活化场景道具、酒类品牌的线下快闪店装置设计，还有酒类周边文创的3D打印原型制作。不同场景对模型的细节要求差异很大，做陈列预演的时候，不需要把标签上的微缩文字做的分毫毕现，但瓶身的曲率、整体高度、和酒杯的相对比例必须完全准确，不然按照模型做出来的陈列架要么放不稳酒瓶，要么酒杯和酒瓶的间距不符合视觉动线要求；做电商渲染素材的时候，玻璃材质的折射参数、酒液的通透度、标签的纸张纹理和烫金部分的反光特性就成了核心，这些细节没处理好，渲染出来的图会有明显的塑料感，完全体现不出高端威士忌的质感。

　　从设计思路上拆解这套模型，首先是瓶身部分，这类陈年威士忌的瓶型不是规则的回转体，瓶肩位置的过渡弧度、瓶底的内凹深度、瓶颈处和瓶盖配合的止口尺寸，都是建模时需要反复校准的部分。瓶身主体采用食品级钠钙玻璃吹制成型，建模时要考虑吹制工艺的拔模斜度，虽然斜度只有1.5度左右，但如果完全做成垂直面，后续做模具生产的时候会出现脱模困难的问题。瓶身正面的标签不是简单的平面贴图，实际生产中标签是带轻微弧度贴合在瓶身上的，建模时需要把标签区域的曲面单独提取，做0.1mm的厚度偏移，模拟铜版纸标签的实际厚度，标签边缘的压痕、烫金边框的微凸质感，都要通过曲面偏移来实现，不能只靠凹凸贴图糊弄，不然近景渲染的时候会穿帮。

　　瓶盖部分是三层结构，最外层是深蓝色的塑料封套，中间是铝制的防盗环，最内侧是和瓶口配合的塞子。建模时要注意防盗环和瓶颈之间的0.2mm间隙，这个间隙是实际生产中封套热缩后预留的，做的太紧会出现装配干涉，太松又会显得瓶盖松垮，不符合实物的紧致感。瓶内的酒液液位不是满瓶，实际35年这类威士忌的灌装液位在瓶肩下方20mm左右的位置，酒液和瓶壁接触的位置要做轻微的曲面爬升，模拟液体的表面张力，这个细节很多新手会忽略，做出来的酒液平面是完全水平的，看起来非常假。

　　配套的威士忌杯是经典的格兰凯恩闻香杯造型，杯肚宽、杯口收窄，杯脚高度适中，底座是加厚的圆形玻璃。建模时要注意杯壁的厚度是不均匀的，杯口位置最薄，只有1.2mm，到底座位置逐渐加厚到5mm，这样的设计一方面是保证杯子放置的稳定性，另一方面是聚拢酒液的香气，同时持杯的时候手的温度不会过快传递到酒液里。杯内的酒液容量大概是30ml，刚好是单杯品鉴的容量，酒液在杯内的液面同样要考虑表面张力带来的边缘爬升效果，和瓶内酒液的材质参数保持一致，保证场景里的材质统一性。

　　外形尺寸和安装边界这块，酒瓶整体高度280mm，瓶身最大直径85mm，瓶底直径75mm，放置时需要的最小平面支撑直径不小于80mm，预留5mm的余量避免放置时滑落。配套的酒杯总高度115mm，杯肚最大直径65mm，底座直径55mm，放置时的最小支撑直径不小于60mm。如果是做陈列场景的装配，酒瓶和酒杯的中心间距建议保持在120-150mm之间，这个距离既符合日常摆放的视觉习惯，也不会在渲染时出现两个物件的折射效果互相干扰的问题。如果是用于3D打印制作实体道具，需要把瓶身和酒液部分拆分成独立零件，预留0.3mm的装配间隙，打印完成后可以用透明树脂模拟玻璃，内部灌注带颜色的透明树脂模拟酒液，标签部分可以用水转印贴纸后期粘贴，还原度会更高。

　　另外要注意的是，这类玻璃容器的建模，曲面的连续性要达到G2级别，尤其是瓶肩和瓶身的过渡位置、杯肚和杯脚的过渡位置，如果曲面连续性不够，后续打光渲染的时候会出现明显的棱线，完全体现不出玻璃的圆润质感。做结构校验的时候，可以把模型导入到渲染软件里打一盏侧光，观察曲面上的反光条是否顺滑，如果反光条出现断裂或者褶皱，就说明对应位置的曲面曲率有问题，需要重新调整控制点的位置和权重。很多时候做这类消费品模型，不需要太复杂的结构，但对曲面质量和细节比例的要求远高于普通工业零件，毕竟这类模型最终是要给消费者直观看到的，任何一点比例失调或者细节缺失，都会直接影响最终的呈现效果。
