剖分式齿轮传动箱体铸造结构设计

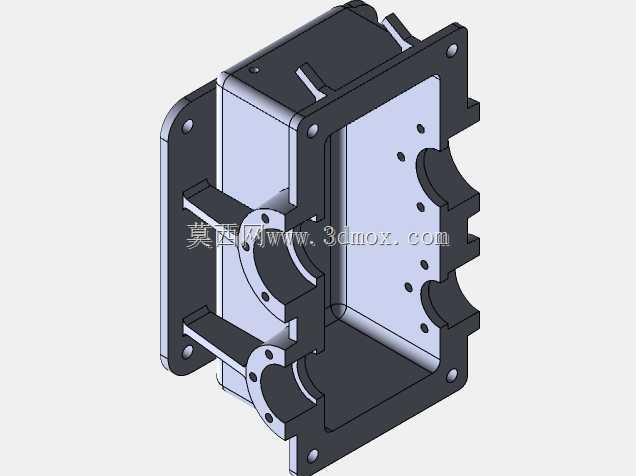

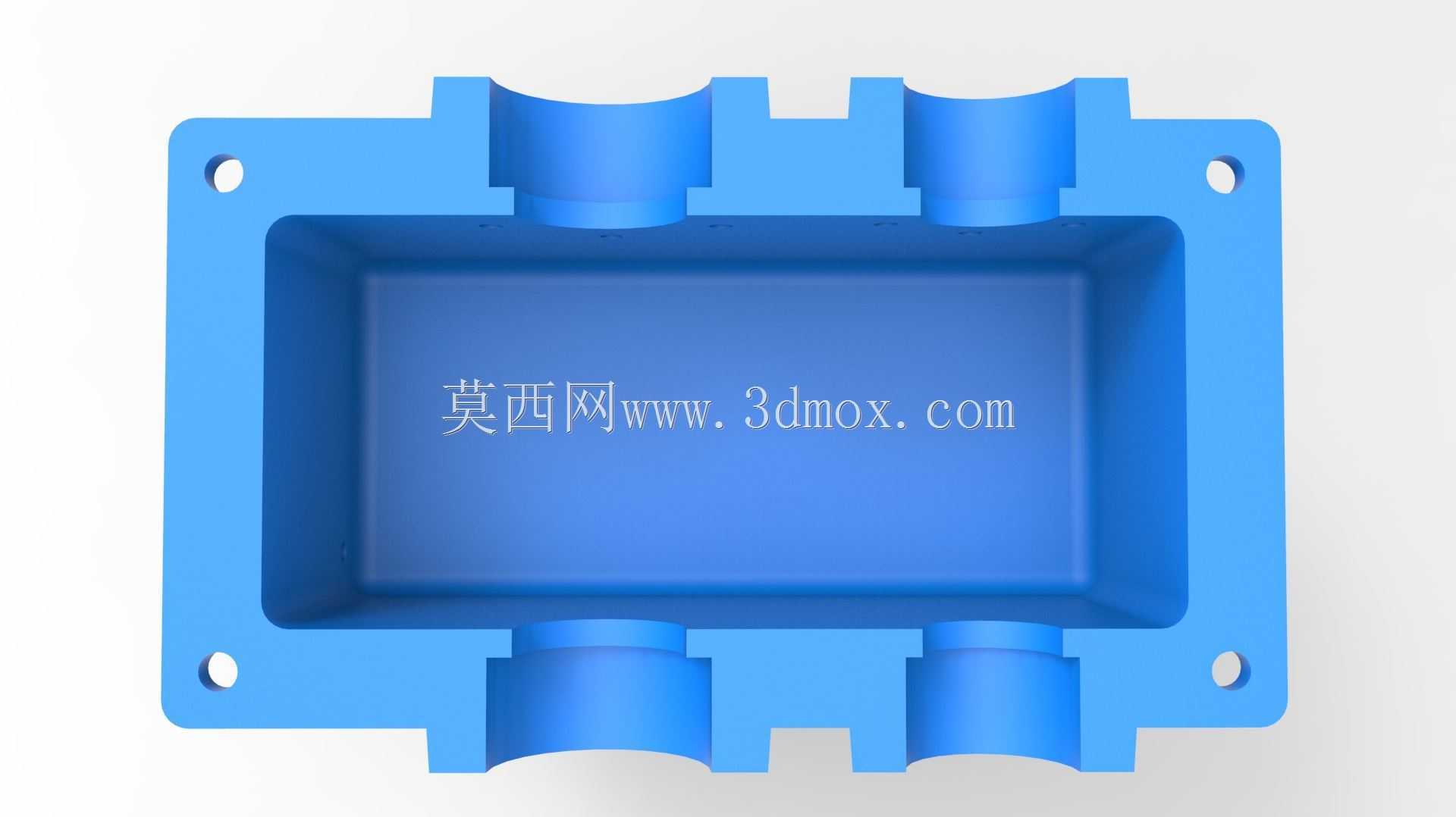

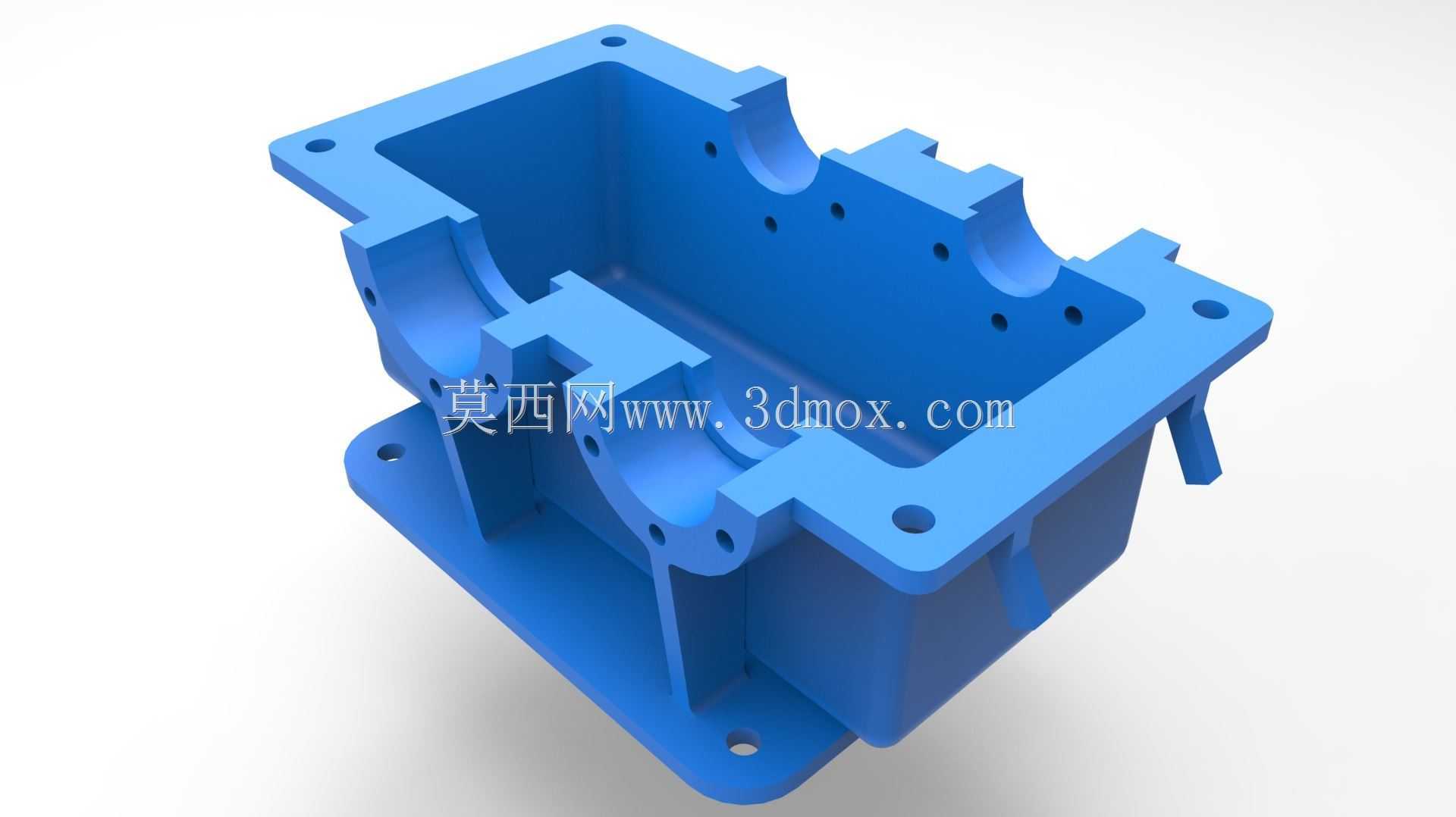

　　这款剖分式齿轮箱体是传动系统中核心的承载支撑构件，主要应用在工业减速机、输送线传动单元、中小型机床主轴传动组、农用机械动力传输模块等场景中，作为齿轮副、传动轴、轴承组件的安装基座，承担容纳传动构件、隔绝外界粉尘杂质、存储润滑介质、承受传动载荷的核心作用。从结构设计来看，采用上下剖分的对合结构，本次呈现的为箱体下半基座部分，剖分面设置在各轴孔的中心轴线位置，这种设计能够极大方便齿轮轴组件的装配与后期检修，无需将整根轴从箱体侧面穿入，可预先将齿轮、轴承、轴套等零件组装为轴系总成后，直接放置到下半箱体的轴瓦槽位内，再扣合上半箱盖完成装配，大幅降低装配难度与后期维护的拆解工作量。箱体的安装边界设计充分考虑了现场安装的通用性，

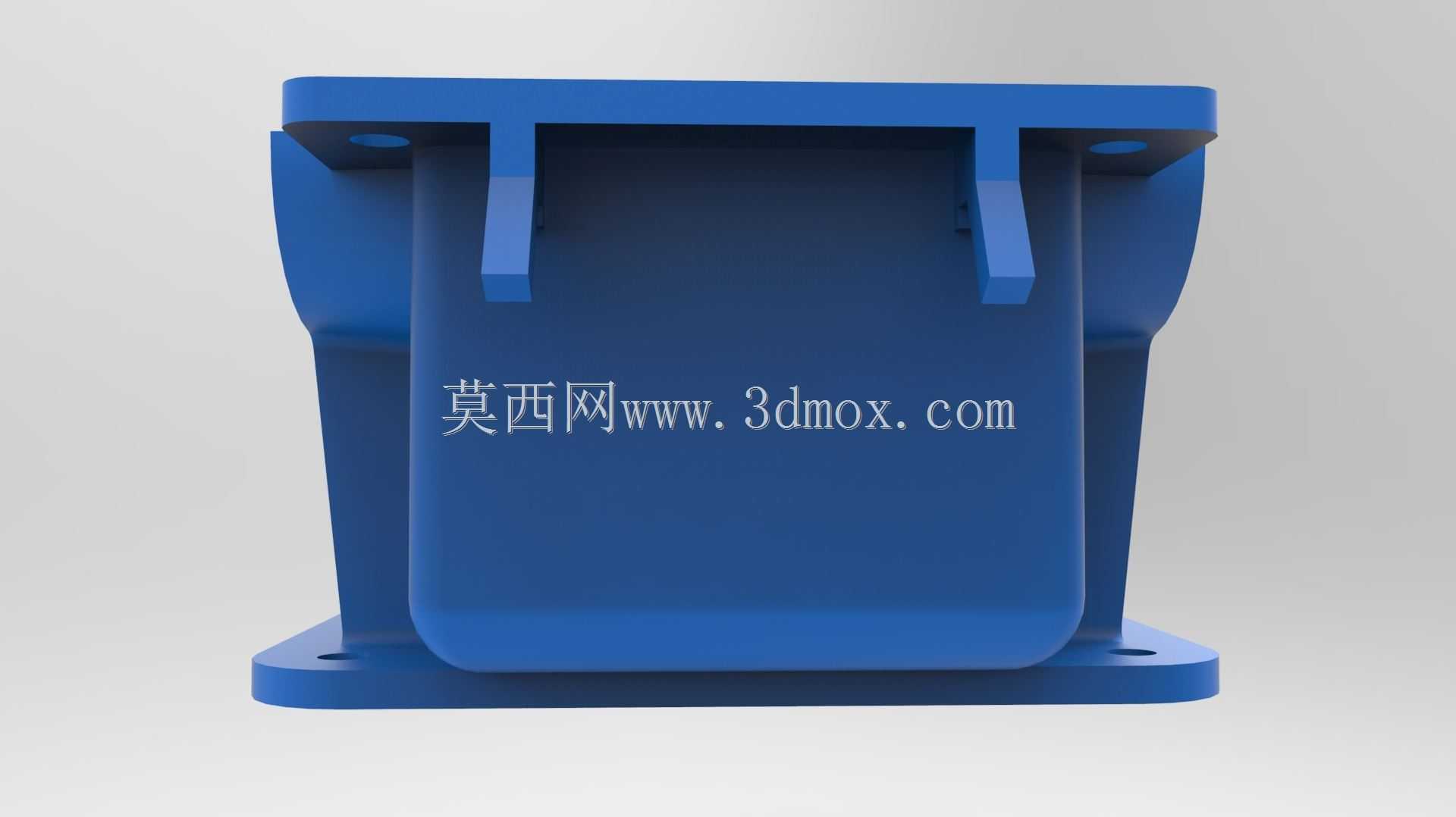

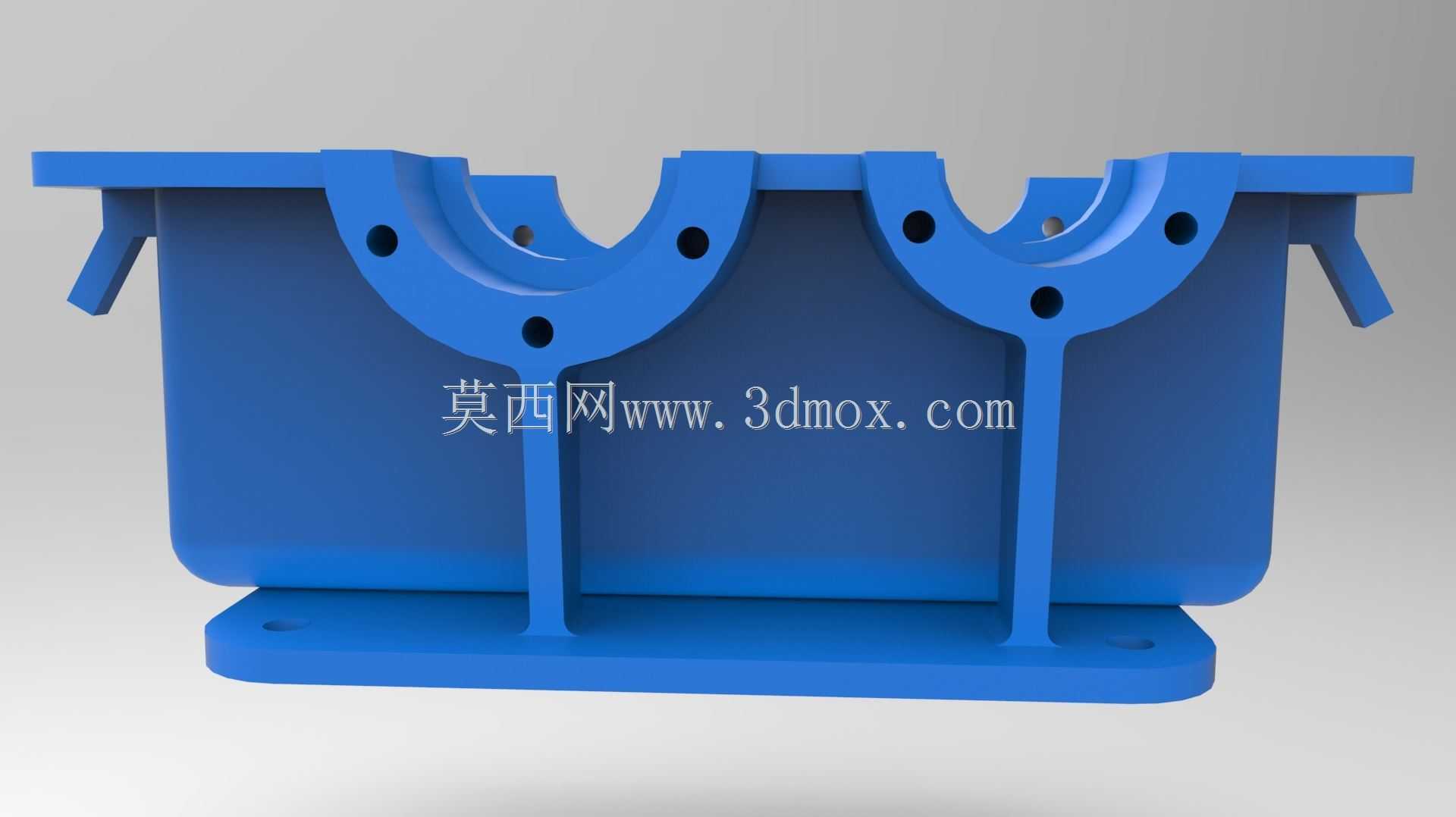

　　底部设置带加强筋的支撑脚，每个支撑脚都加工有通孔安装位，可通过螺栓直接固定在设备机架或者混凝土安装基础上，支撑脚与箱体主体之间的三角加强筋，能够有效抵消齿轮传动过程中产生的径向与轴向载荷，避免箱体受载后出现形变导致轴孔同轴度超差。箱体侧壁的轴孔位置设计有半圆型轴承座槽，槽位周边预留了轴承端盖的安装螺纹孔位，可适配不同规格的透盖与闷盖，满足输入轴、中间轴、输出轴不同位置的密封与轴向定位需求，轴孔的同轴度、各轴孔之间的中心距公差，都严格按照齿轮传动的中心距极限偏差要求设计，保证齿轮啮合时的侧隙与接触面积符合传动精度要求，避免出现偏载、打齿、异常磨损等问题。箱体顶部的剖分法兰面加工有均匀分布的螺栓连接孔，同时预留了定位销孔位，

　　装配时可通过定位销保证上下箱体的轴孔对位精度，避免螺栓紧固时出现错位，法兰面的平面度要求控制在合理范围内，保证合箱后密封性能，防止润滑油从剖分面渗漏。箱体内部设计有合理的储油腔空间，能够容纳足够标号的齿轮润滑油，满足齿轮啮合时的飞溅润滑需求，同时腔体内部的圆角过渡设计，避免了应力集中问题，铸造时也能减少冷隔、缩孔等缺陷出现的概率，箱体侧壁预留的油位观察、油塞安装位置，可方便后期运维时检查油位、更换润滑油。从实际应用角度，这类箱体多采用灰铸铁铸造后经时效处理再进行机加工，灰铸铁材料具备良好的减震性能，能够有效吸收齿轮传动过程中产生的振动与噪音，同时材料的铸造性能与切削性能优异，适合批量生产，成本可控。在结构设计过程中，

　　壁厚的选择充分考虑了铸造工艺要求与承载需求，避免壁厚突变导致的铸造缺陷，所有转角位置都设置了铸造圆角，外部的加强筋布置既提升了箱体的整体刚性，又不会过多增加箱体的整体重量，安装孔的位置尺寸适配多数常规传动组的安装标准，可直接替换同规格的老旧减速机箱体，也可根据实际传动比需求搭配对应的齿轮轴组件组装为完整的传动单元，应用在不同的动力传输场景中。
