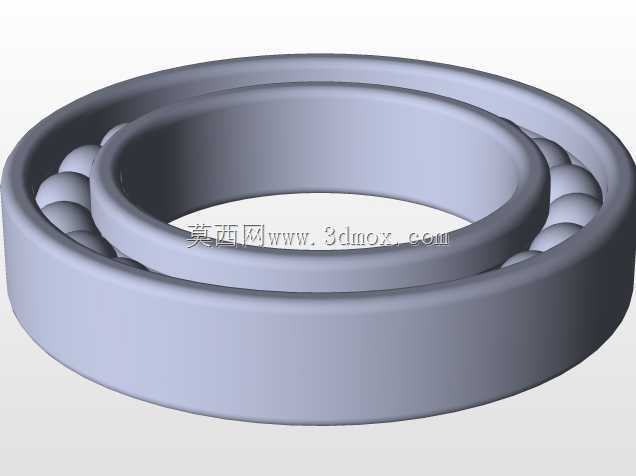

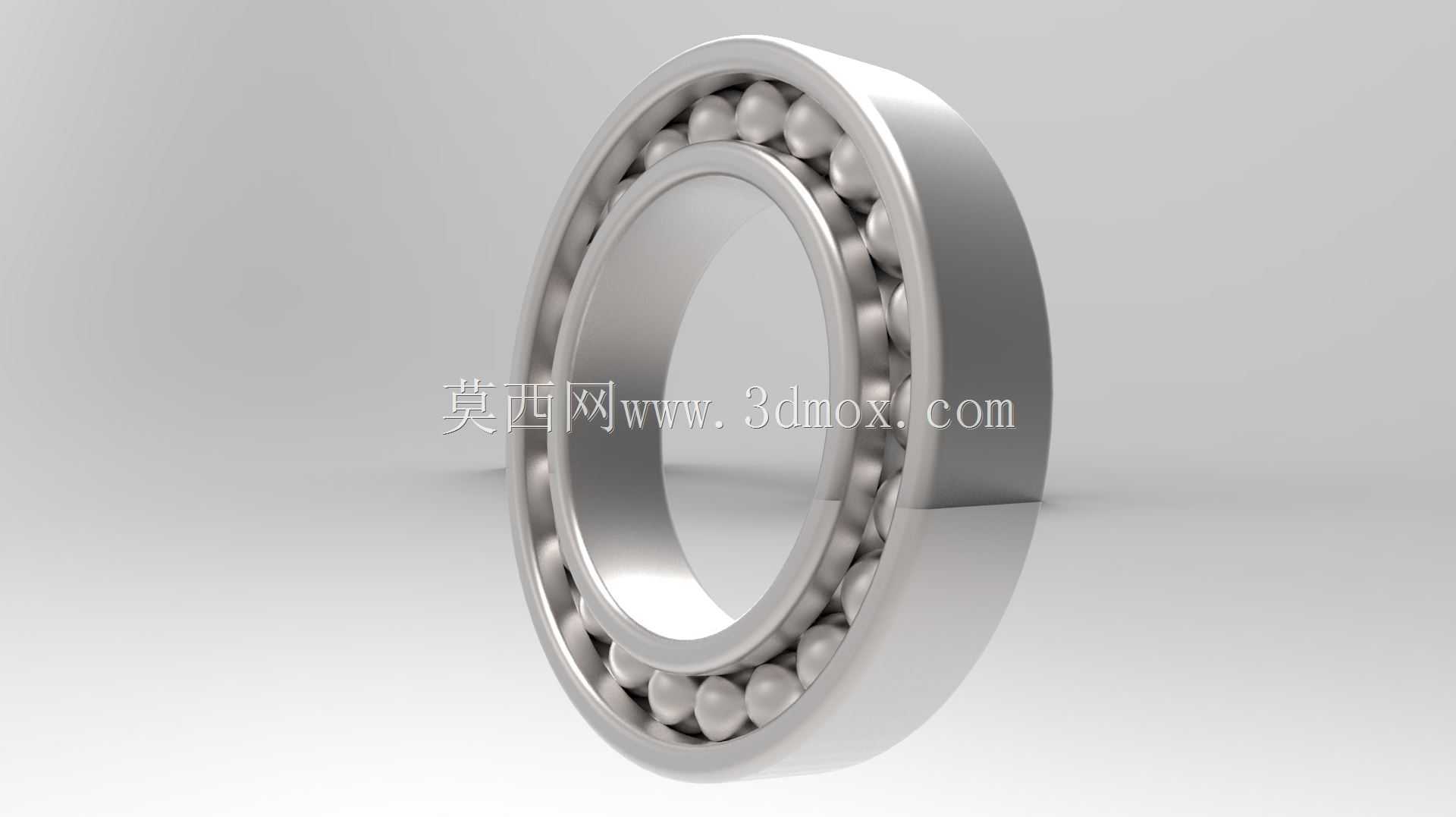

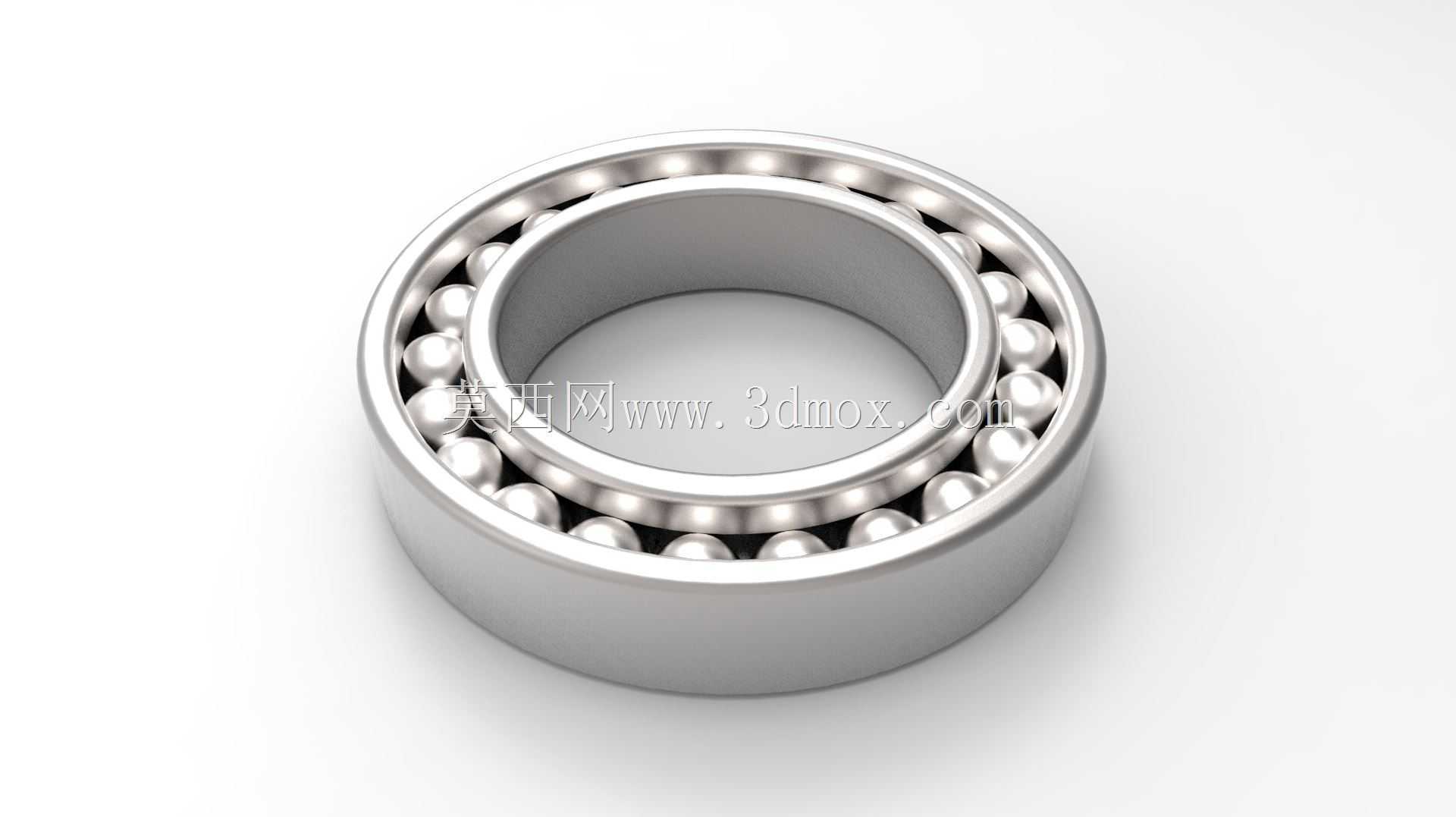

深沟球滚动轴承精密结构三维建模

　　在各类回转传动的机械结构中，这类深沟型滚珠轴承是应用覆盖范围极广的基础支撑构件，从普通的民用家电电机主轴，到工业输送线的辊筒支撑端，再到中小型机床的传动轴定位、农用机械的轮系回转部位，都能见到它的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦损耗，同时约束轴的径向与少量轴向窜动，保证轴系回转精度维持在设计允许的公差范围内。

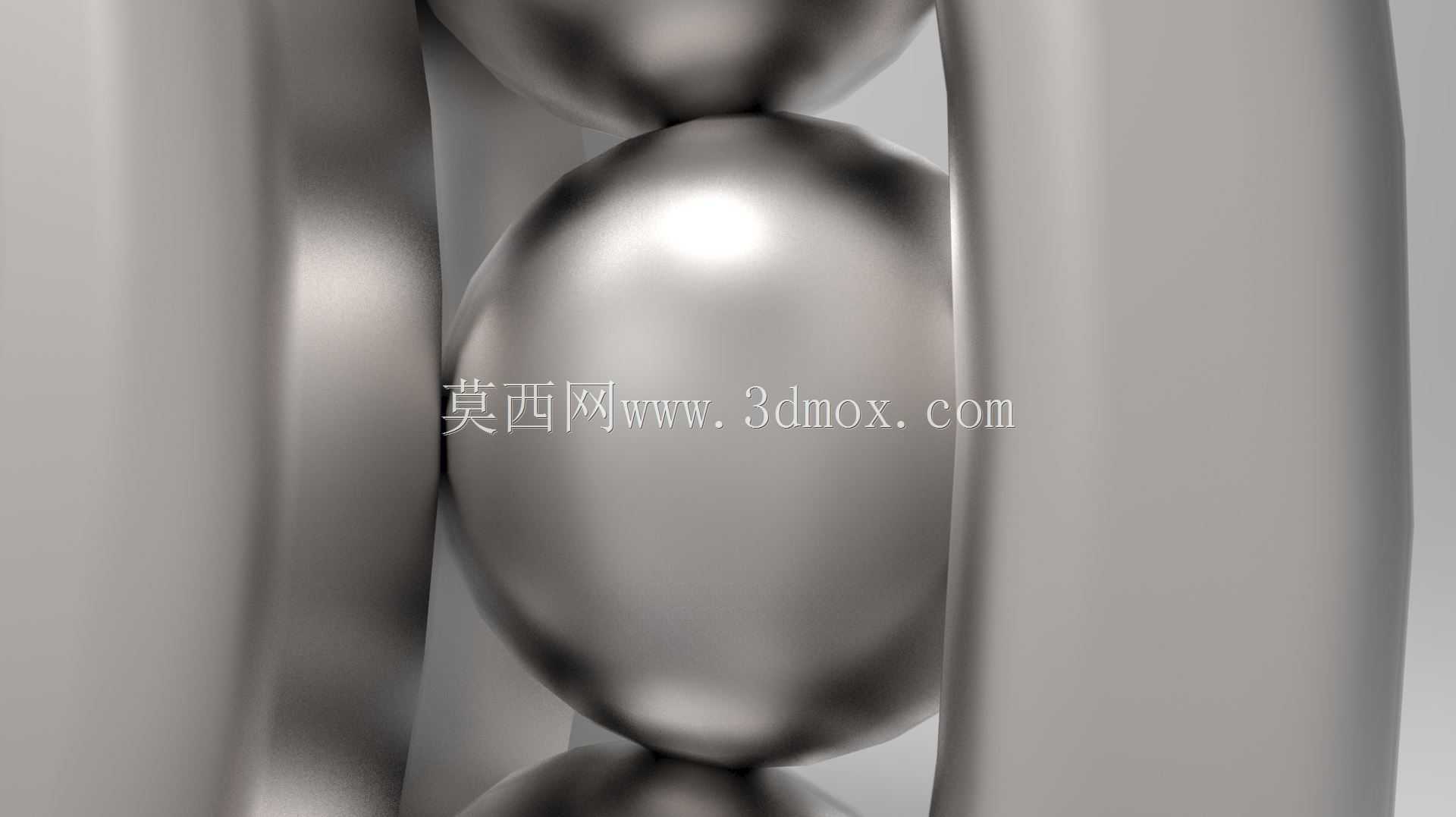

　　从结构设计逻辑来看，这类轴承的建模需要严格匹配实际装配的尺寸边界：内圈与轴采用过盈配合，建模时内圈的内径公差带需要完全贴合对应公称轴径的配合要求，内圈的滚道曲率半径略大于滚珠半径，保证滚珠与滚道的接触应力分布均匀，避免运转过程中出现应力集中导致的点蚀失效；外圈与设备的轴承座孔采用过渡或过盈配合，外圈的外径尺寸需要匹配轴承座的安装孔公差，外圈滚道与内圈滚道的同轴度是建模时需要重点控制的形位公差，一旦同轴度超差，实际装配后会出现滚珠卡滞、运转温升过高的问题。保持架的作用是均匀分隔每一颗滚珠，避免相邻滚珠在运转过程中直接接触产生额外摩擦，建模时保持架的兜孔间隙需要控制在合理范围，既要保证滚珠能够在兜孔内自由滚动，又不能间隙过大导致滚珠在高速运转时出现窜动撞击。

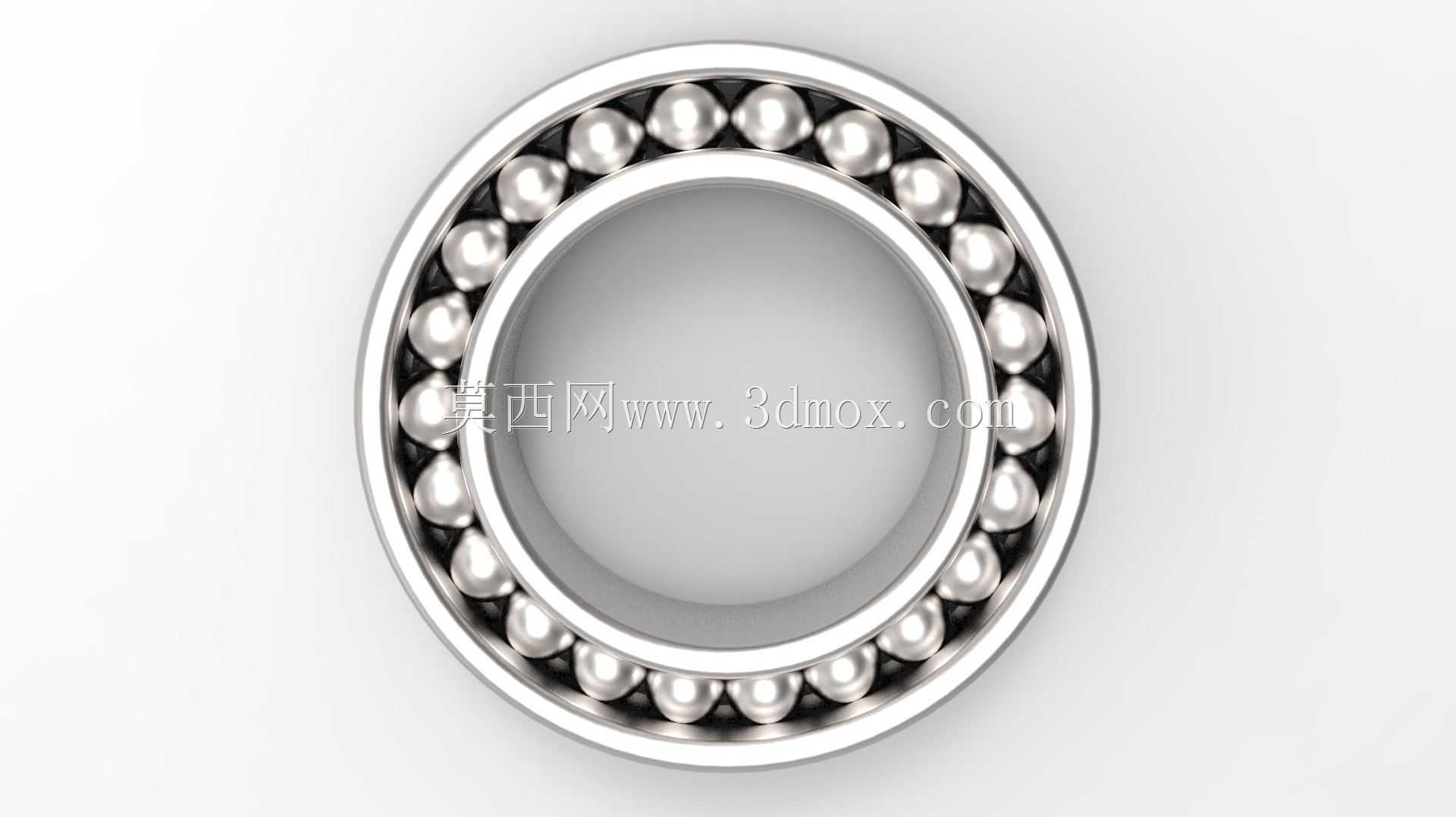

　　实际选型应用中，这类轴承的径向承载能力是核心参数，同时能够承受一定量的双向轴向载荷，适用于中高速回转的工况场景。安装时需要注意，轴肩与轴承座孔的挡肩高度不能超过轴承内、外圈的倒角尺寸，否则会导致轴承无法安装到位，甚至在压装过程中损坏轴承的密封结构或滚道表面。建模过程中，滚珠的排布需要严格按照等分圆周的方式布置，每颗滚珠的直径一致性是保证轴承运转平稳的关键，相邻滚珠的中心距需要通过保持架的结构精确约束，避免出现滚珠疏密不均的情况，否则实际运转时会产生周期性的振动与噪声，影响整套设备的运行稳定性。

　　在不同的应用场景下，这类轴承的密封结构会有差异，开式结构适用于有独立润滑系统的设备内部，能够定期补充润滑脂；带防尘盖的结构适用于粉尘较多的工况，能够阻挡外部杂质进入滚道内部；带接触式密封圈的结构密封性能更好，适用于存在少量水汽或油污飞溅的场景，自身预填的润滑脂能够保证长期免维护运行。建模时需要根据实际应用场景选择对应的结构形式，不能一概而论。很多新手建模时容易忽略滚道的曲率中心偏移量，实际上为了保证轴承能够承受一定的轴向载荷，内、外圈滚道的曲率中心并不在同一个径向平面上，存在微小的轴向偏移，这个偏移量的取值直接影响轴承的轴向承载能力与接触角大小，需要根据实际的载荷工况计算确定。

　　从安装边界来看，轴承在轴上的定位通常采用轴用弹性挡圈或者轴肩配合锁紧螺母，在轴承座孔内的定位通常采用孔用弹性挡圈或者端盖压紧，建模时需要预留出对应的挡圈槽安装位置以及端盖的压紧余量，避免出现装配干涉。同时，轴承的宽度尺寸需要匹配轴系的轴向安装空间，不能出现宽度过大导致端盖无法压紧，或者宽度过小导致轴系存在轴向窜动间隙的问题。在进行三维装配时，需要注意轴承的内圈与轴同步旋转，外圈与轴承座保持相对静止，运动副的设置要符合实际的运转逻辑，才能在后续的运动仿真中准确模拟轴系的运转状态，得到真实的摩擦阻力、温升等仿真数据，为后续的结构优化提供可靠依据。
