双路卡扣式电气接线端子结构

　　在低压电气布线、设备电控柜内部接线、小型机电装置的线缆接驳场景中，这类双位接线结构是十分常见的基础连接件，日常做设备布线改造、小型电控单元组装时经常会用到这类部件。不同于单路接线端子，这款双联体结构可以同时完成两组同规格线缆的固定接驳，两个独立接线腔之间设置有分隔筋，能避免两组线缆的铜芯意外接触造成短路，适配25毫米安装间距的布线场景，刚好匹配常规电控柜内标准导轨的安装孔位间距，不需要额外打孔调整就能直接卡装固定。

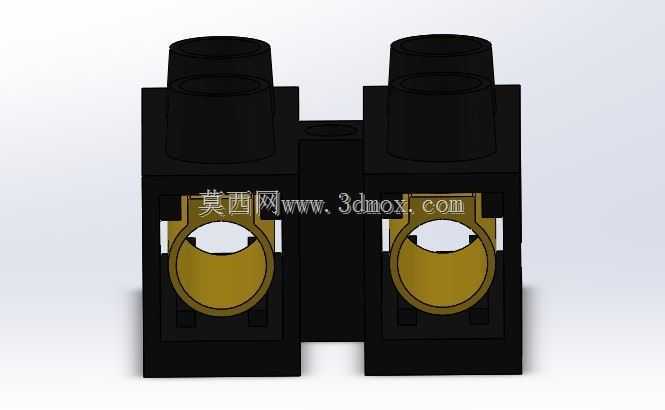

　　从结构设计逻辑来看，外部采用黑色绝缘壳体，材质一般选用阻燃PA66，能满足常规工业场景下的绝缘、耐温要求，壳体上部的两个圆筒状结构是线缆进线口，做了倒角导向设计，剥好绝缘层的线缆可以顺畅插入腔体内部，不需要反复对准调整。腔体内部的金色导电件采用铜质冲压成型，表面做镀镍处理，既能保证导电接触的低电阻，也能避免长期使用出现氧化锈蚀导致接触不良，导电件的弧形抱线结构可以适配常规多股铜芯线，拧紧固定螺丝时，弧形面会均匀包裹线缆铜芯，不会出现单根铜丝被压断、压接不牢的问题，长期受设备振动影响也不容易出现松脱。

　　实际使用时，这类接线结构主要承担线缆中转接驳、分线连接的作用，比如设备内部从主电源线分出支路给传感器、小型执行器供电时，就可以用这类接线端子完成连接，不需要把多根线缆直接拧在一起缠绝缘胶带，后期维护排查线路时，拆开端子就能快速分断线路，比传统的绞接方式更规范，也符合电气施工的安全要求。设计时特意把两个接线单元做成连体结构，相比两个独立的单端子并排安装，连体结构的定位精度更高，安装时只需要一次卡装就能固定两个接线位，能节省柜内安装空间，也减少了逐个固定端子的装配工时。

　　安装边界上，这款接线结构的整体宽度适配25毫米的安装间距，进线口的内径可以匹配常规1.5-2.5平方毫米的多股铜芯线缆，壳体底部做了标准的导轨卡扣，可以直接卡装在TH35标准电气安装导轨上，也可以通过壳体两侧的固定孔用螺丝直接固定在安装板上，两种安装方式都能保证固定牢靠，不会因为线缆拉扯出现移位。壳体的壁厚设计经过校核，在满足绝缘强度要求的前提下尽可能做薄，不会占用过多柜内空间，相邻的接线端子并排安装时也不会出现干涉，接线螺丝的位置预留了足够的螺丝刀操作空间，用普通十字螺丝刀就能完成线缆的锁紧固定，不需要特殊的专用工具，现场施工、后期维护都十分方便。

　　从结构可靠性角度考虑，内部导电件的抱线弧度经过反复调整，压接时的受力点均匀分布在线缆铜芯的整个圆周上，既不会因为压接过紧压伤铜芯，也不会因为压力不足导致接触电阻过大发热，正常使用工况下，能长期通过额定范围内的工作电流，不会出现过热、松脱的问题。壳体的分隔筋高度刚好覆盖导电件的带电部分，即使接线时线缆铜芯留得稍长，也不会跨接到相邻的接线腔造成短路，对现场施工的容错率更高，哪怕是经验不足的装配人员接线，也不容易出现接线故障。
