ZV54-44型摩擦式老虎钳三维结构设计

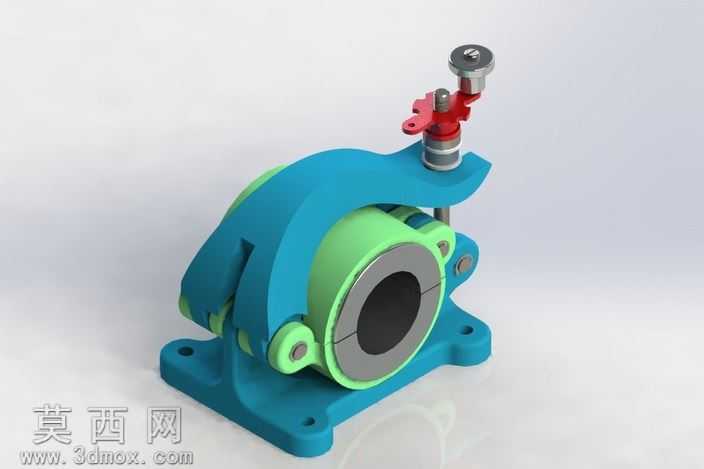

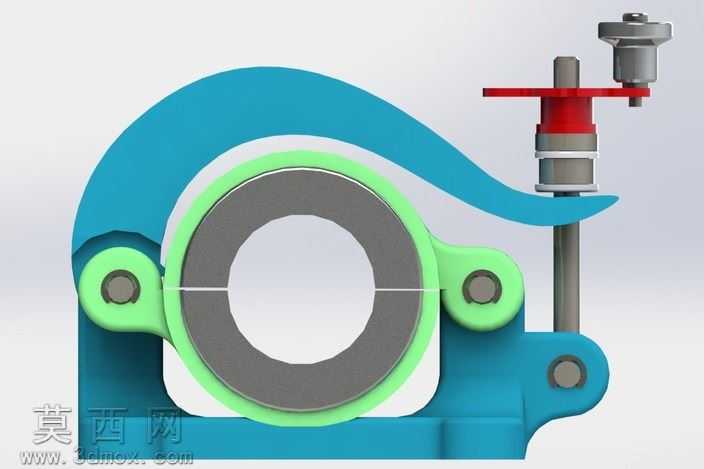

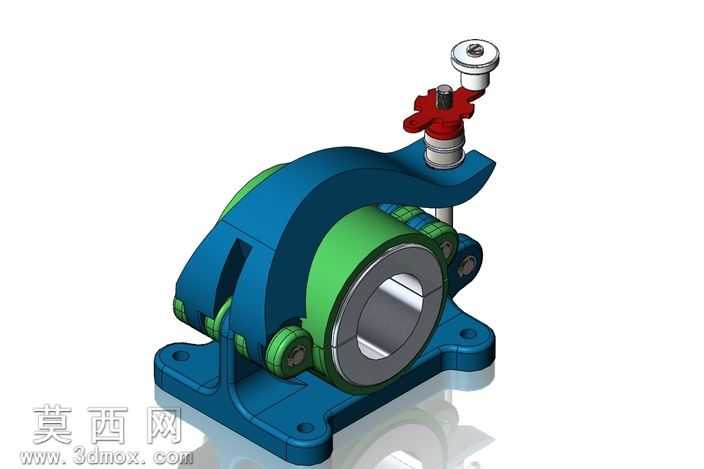

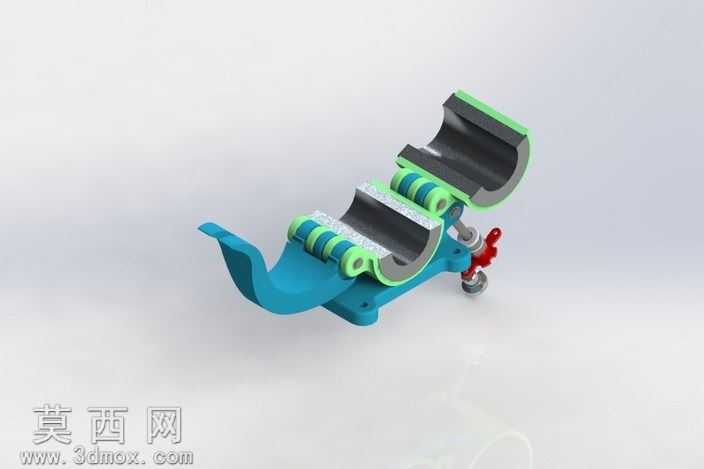

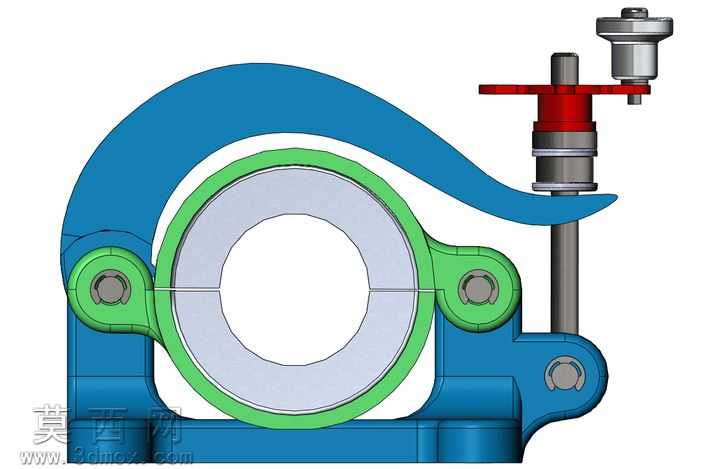

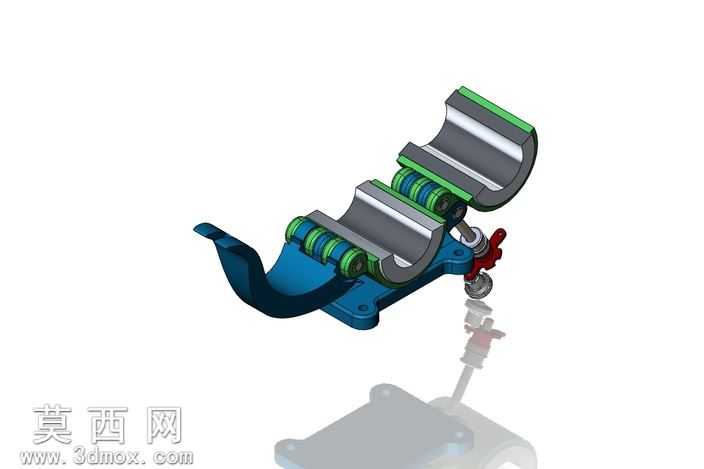

本作品为ZV54-44型摩擦老虎钳的三维参数化模型，采用SolidWorks软件完成全零件建模与虚拟装配，整体建模过程遵循机械加工零件的实际公差配合要求，对每一个结构特征都做了还原度极高的复刻。模型整体以底座为装配基准，蓝色铸铁材质的底座设置有两个带沉孔的安装耳位，可通过螺栓将虎钳固定在机床工作台面，底座的加强筋结构做了圆角过渡处理，避免应力集中的同时还原铸造零件的工艺特征。核心夹持部位采用绿色的可换铝衬套结构，衬套与钳体的配合面做了定位卡槽设计，可根据被夹持工件的外径快速更换对应尺寸的衬套，适配ZV35-52、ZV55-54两个尺寸区间的工件夹持需求，衬套内表面做了防滑纹理设计，在提供足够夹持摩擦力的同时避免夹伤工件表面，实现无压痕、无损伤的夹持效果。顶部的红色调节机构集成了锁紧旋钮与施压组件，白色的旋钮手轮做了滚花防滑处理，旋转手轮可通过内部的螺旋进给结构推动压块施压，依靠摩擦锁紧原理实现工件的快速装夹与固定，无需额外的大力锁紧操作即可获得足够的夹持力。模型渲染阶段对不同材质做了区分设置：铸铁底座赋予哑光蓝灰色金属漆材质，还原铸件的粗糙磨砂质感；可换衬套赋予阳极氧化绿色铝合金材质，表现铝件的细腻金属光泽；调节旋钮分别赋予红色工程塑料与白色电木材质，还原操作件的防滑触感；所有金属配合面都设置了合理的表面粗糙度参数，装配体中添加了同轴度、平行度等配合约束，完整还原虎钳的活动行程与操作逻辑，可直接用于机构运动仿真、工装方案展示以及机床配套附件的选型参考，整体结构紧凑，夹持稳定，专门针对油田泵类制造、设备维修车间的管件夹持场景设计，能够满足薄壁管件、精加工工件的夹持需求，避免传统刚性虎钳容易夹伤工件表面的问题。
