四缸发动机排气歧管结构设计

　　这类歧管属于内燃机进排气系统的核心导流构件，在四缸往复式动力设备中承担着将各气缸排出的高温废气有序汇集、输送至下游排气净化与消声单元的作用，其结构设计直接影响发动机的排气背压、各缸排气均匀性，进而关联整机的动力输出效率与排放表现。从实际装车场景来看，这类四合一结构的歧管多用于小排量直列四缸汽油机，常见于家用乘用车、小型工程机械的动力单元上，安装位置处于气缸盖排气侧与三元催化器入口之间，周边需要避让发动机缸盖的螺栓凸台、冷却管路、线束接插件以及机舱内的悬置结构，设计阶段需要反复校核安装间隙，避免车辆运行过程中因振动产生干涉磨损。

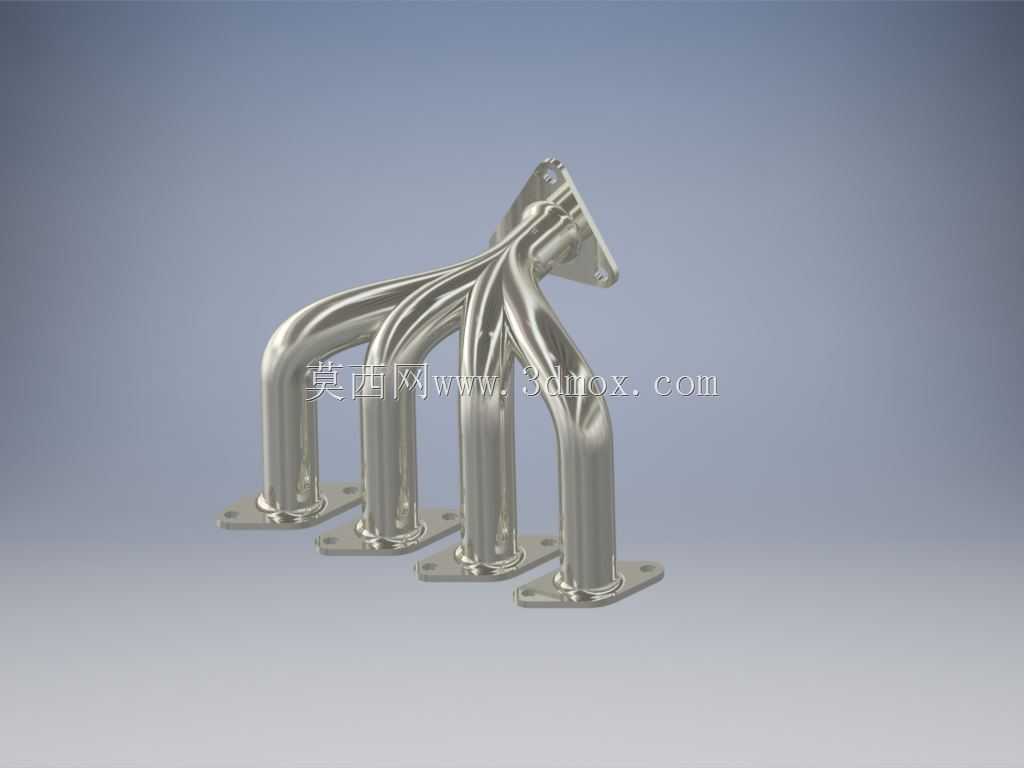

　　从结构特性来看，该歧管采用等长逐步汇合的流道设计，四个独立的进气端分别对应气缸盖的四个排气口，每个进气端都带有一体式安装法兰，法兰面上预留了螺栓过孔与密封垫安装位，能够保证与缸盖排气面的紧密贴合，防止高温高压废气泄漏。流道部分采用光滑过渡的弯曲造型，没有突兀的截面突变，能够减少废气在管内流动时的湍流损失，让各缸排出的废气能够以更顺畅的路径汇入主出口端，主出口端同样带有连接法兰，用于对接下游的排气后处理装置。整体采用金属薄壁结构，既能够承受排气过程中的高温冲击，也能控制构件自身重量，降低动力总成的整体负载。

　　设计过程中，首先需要匹配对应缸盖的排气口位置、孔径以及法兰安装孔的坐标参数，保证四个进气接口的位置度公差控制在合理范围内，避免安装时出现孔位错位无法装配的问题。流道的弯曲半径需要结合排气脉冲的时序进行优化，四缸发动机的点火顺序通常为1-3-4-2，相邻点火气缸的排气道在汇合处需要避免气流对冲，因此流道的汇入角度、汇合点的位置都需要经过流体仿真验证，尽可能降低各缸之间的排气干扰，减少排气残余废气量，提升气缸的充气效率。外形尺寸方面，需要严格控制歧管整体的外轮廓边界，宽度方向不能超出缸盖的安装面范围，高度方向要预留出与机舱盖、隔热罩的安全间隙，法兰面的平面度公差需要满足密封要求，防止长期高温工作后出现翘曲漏气的问题。

　　安装边界上，除了两端的连接法兰之外，歧管本体上还预留了传感器安装凸台，用于安装氧传感器监测排气中的氧浓度，为发动机燃油喷射控制提供数据支撑；部分结构还会带有辅助安装支耳，用于固定隔热罩或者连接管线支架，避免附属构件在振动环境下出现松脱。管壁的厚度选择需要兼顾耐热性与结构强度，过薄会导致高温下结构变形，过厚则会增加重量、提升成本，同时还会延长冷启动时的催化器起燃时间，影响排放表现。这类歧管的建模过程中，需要重点处理流道的光滑过渡曲面，保证内壁的流线型连续，避免出现建模过程中的曲面褶皱、尖角，这些结构缺陷不仅会影响实际的流体流动效率，还会在高温工作时产生应力集中，导致歧管出现开裂失效。另外，法兰与流道的连接位置需要做圆角过渡，减少焊接或者铸造过程中的应力集中问题，提升构件的疲劳寿命，应对发动机运行过程中频繁的温度交变与振动载荷。
