齿轮齿条联动手动进给定位机构

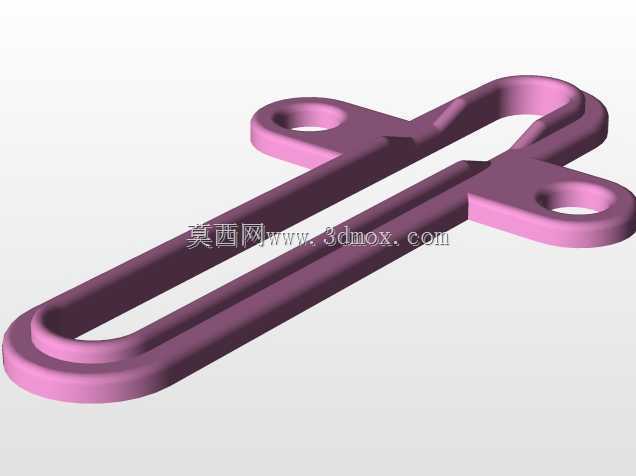

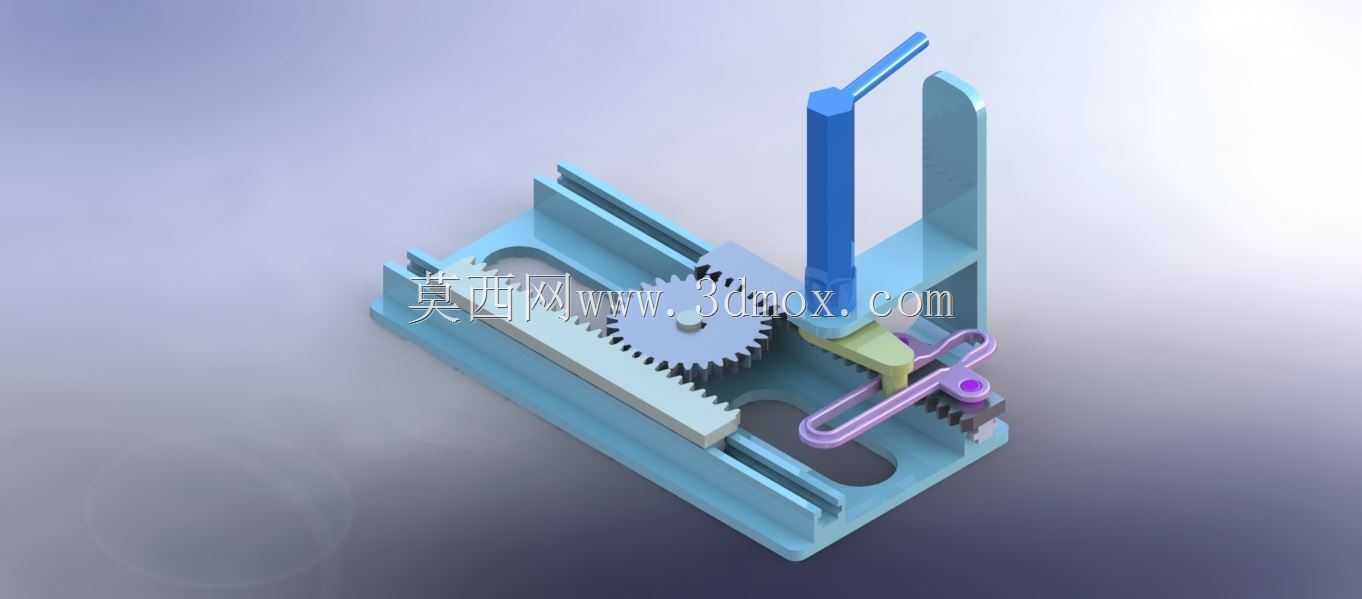

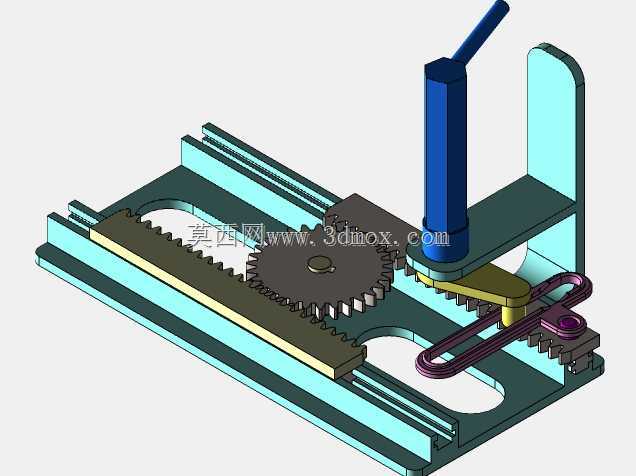

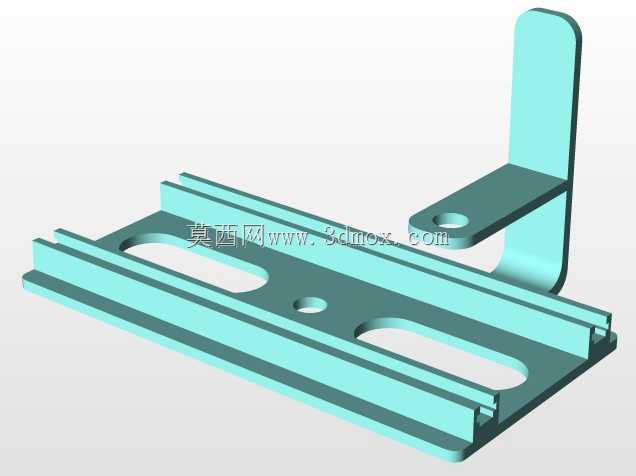

　　这套手动驱动的联动进给定位结构，多应用在小型工装工位的工件定位、手动进给滑台的行程控制场景中，在小批量零件加工、非标工装的手动调整工位上，这类纯机械联动的结构不需要外接动力源，依靠手动操作就能完成精准的行程进给与位置锁定，相比电动、气动驱动的调整结构，它的维护成本更低，在无气源、无供电的零散工位上适配性更强，不会因为动力供给中断导致工位停摆。从结构组成来看，整套机构集成在一块一体化铣削成型的安装基座上，基座上直接加工出两条平行的直线导轨槽，作为滑动承载部件的运动导向，导轨槽的截面采用矩形设计，配合滑动件上的凸台结构，能承受垂直于滑动方向的切削力与装夹力，不会在受力时出现滑台偏摆、卡滞的问题。传动部分采用齿轮齿条啮合的传动形式，齿条直接固定在滑动台的侧边上，和滑动台保持平行度公差在0.02mm以内，保证齿轮转动时齿条带动滑台做平稳的直线运动，不会出现传动间隙过大导致的回程误差。操作端的蓝色手动压杆通过转轴固定在基座的立式支撑臂上，压杆的下端和齿轮的驱动轴做联动连接，扳动压杆的时候就能带动齿轮转动，进而驱动齿条带动滑台完成进给动作，压杆的长度经过杠杆比计算，操作时只需要施加较小的力就能带动滑台克服装夹阻力移动，降低操作人员的劳动强度。滑台的末端集成了紫色的曲柄锁止结构，当滑台进给到位后，这套锁止结构会自动卡入基座侧边的定位齿槽中，避免滑台在受力时出现回退，不需要额外操作锁紧手柄就能完成位置固定，操作流程更顺畅。在设计这套结构的时候，

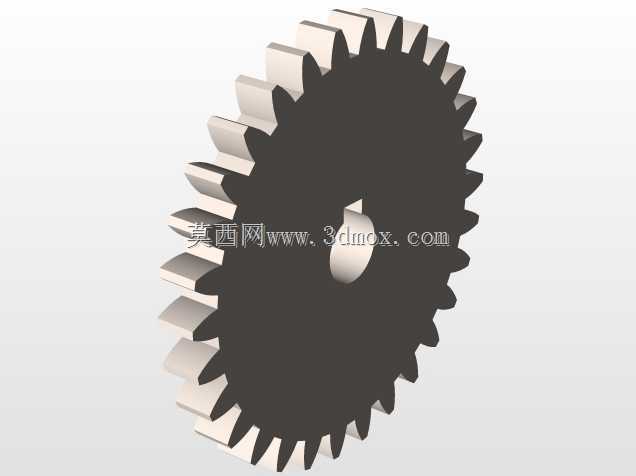

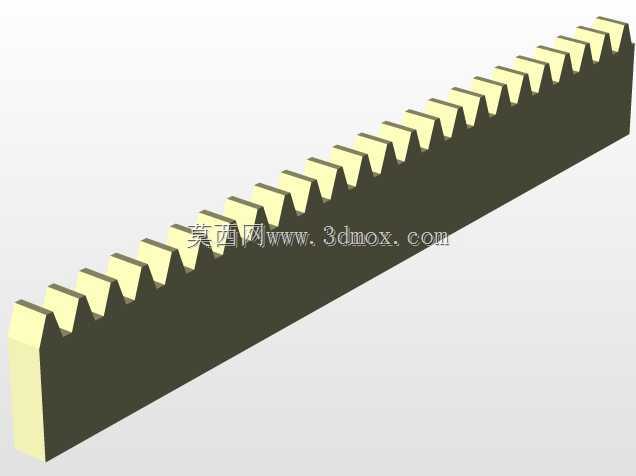

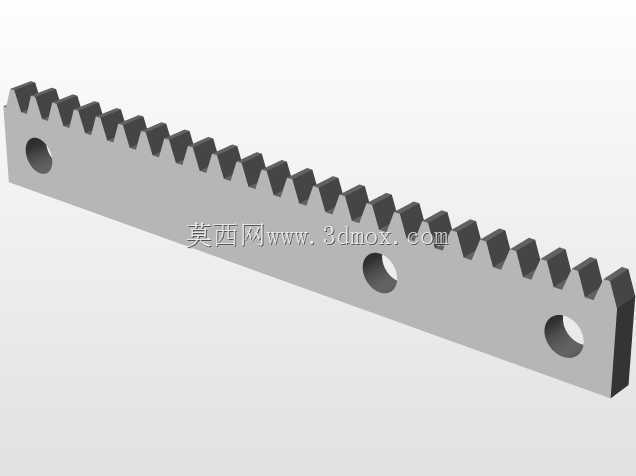

　　首先要确定的是滑台的有效行程，根据常见小型工装的调整需求，有效行程控制在60mm范围内就能覆盖绝大多数手动调整场景，对应的齿条长度要比有效行程长出10mm，避免齿轮在行程两端出现脱啮的问题。安装基座的整体外形尺寸控制在120mm80mm70mm范围内，底部预留四个M5的安装螺孔，孔位按照标准工装的安装间距设计，可以直接固定在标准工作台的T型槽上，也可以通过转接板安装在其他设备的工位上，不需要额外做安装面的二次加工。齿轮的模数选用1模，齿数24，齿部做高频淬火处理，表面硬度达到HRC45-50，保证长期反复操作下齿面不会出现过度磨损，延长整套机构的使用寿命。齿条和滑台采用分体式装配设计，齿条通过两个沉头螺丝固定在滑台侧面，

　　当齿面出现磨损后可以单独更换齿条，不需要整体更换滑台部件，降低后期的维护成本。手动压杆的握持部分做了圆弧过渡处理，操作时不会硌手，压杆的摆动角度控制在30度范围内就能覆盖整个有效行程，操作人员不需要大幅度摆动手臂就能完成全程调整。锁止结构的弹簧采用65Mn材质制作，弹簧力经过调校，既能保证锁止时的卡紧力足够，不会因为加工振动导致锁止松脱，又能在扳动压杆回程时自动解锁，不会出现卡滞无法回位的问题。整套结构的运动副之间都预留了0.01-0.015mm的配合间隙，装配时填充低温润滑脂，在常温车间环境下长期使用不需要频繁加注润滑剂，日常维护只需要定期清理导轨槽内的切屑、灰尘即可。在实际应用中，这套结构可以直接作为小型钻床的手动进给工作台，

　　用来装夹小型零件完成钻孔、倒角工序，也可以作为非标检测设备的手动调整工位，用来调整检测探头的位置，还能集成在小型装配工装上，用来推送工件到装配位置完成压装、铆接工序。相比市面上常见的燕尾槽手动滑台，这套齿轮齿条联动的结构传动更平稳，操作力更均匀，不会出现燕尾槽结构容易出现的爬行、锁紧后位置偏移的问题，而且自带的联动锁止结构不需要额外操作锁紧部件，操作效率更高。在建模过程中，所有配合面的公差都按照机械加工的实际公差带设定，齿轮和齿条的啮合参数符合标准模数齿轮的啮合规范，所有零件的壁厚都经过强度校核，在承受100N的垂直载荷时不会出现结构变形，保证定位精度保持在0.05mm以内，满足普通机加工、装配工位的精度要求。基座的立式支撑臂和底板采用一体化结构，避免分体装配带来的装配误差，支撑臂上的轴孔和底板导轨面的垂直度公差控制在0.01mm以内，保证齿轮轴的转动不会出现偏斜，避免齿轮齿条啮合时出现单边磨损的问题。滑台的上表面预留了两个M4的螺纹孔，用来安装工件夹具或者其他功能部件，用户可以根据自己的实际需求加装不同的夹具，适配不同的工件装夹需求。
