三引脚通孔安装小型气体放电管结构

　　在通信基站供电端口、工控设备信号采集回路、安防系统前端线路这类易受浪涌冲击的场景里，气体放电管是前端防护的核心元件之一，本次建模的三引脚A-B型气体放电管，正是针对这类需要共模、差模同步防护的小电流回路设计的防护器件。从实际选型适配的角度看，这类三引脚结构的放电管，相比两端器件能同时完成线间、线对地的泄放路径搭建，在PCB布局时可以减少防护器件的占位空间，降低布线时的寄生参数影响，避免高频浪涌下因走线过长导致的防护残压过高问题。建模过程中首先还原了器件的核心结构：两端金属端盖与陶瓷绝缘腔体的配合公差，腔体内部充注惰性气体的腔体壁厚按照行业常规小型GDT的尺寸设定，保证模型在做整机装配干涉检查时，能准确匹配实际器件的外形边界。

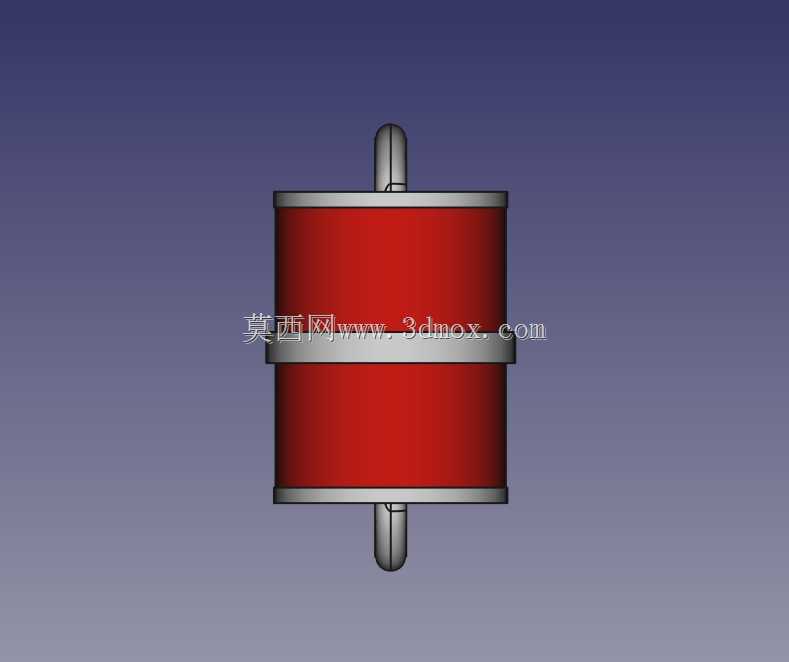

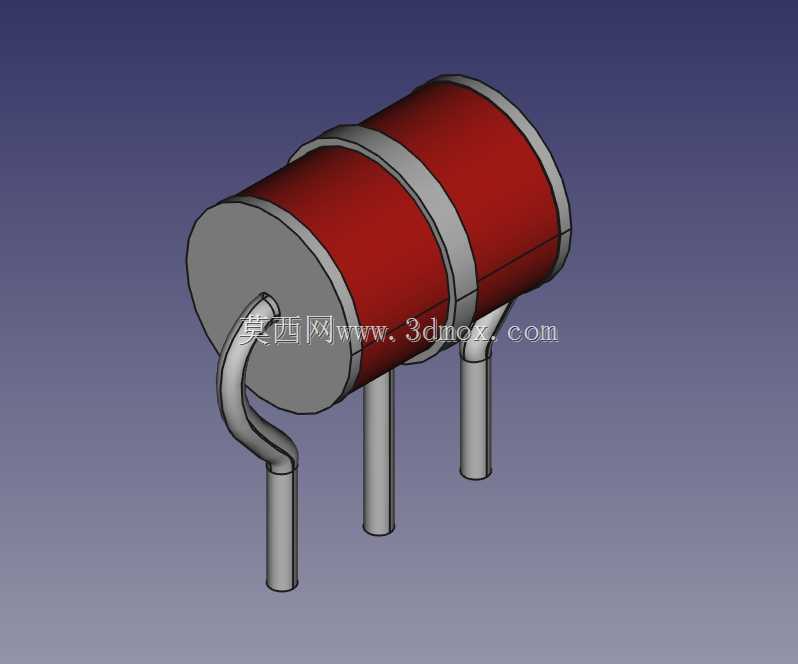

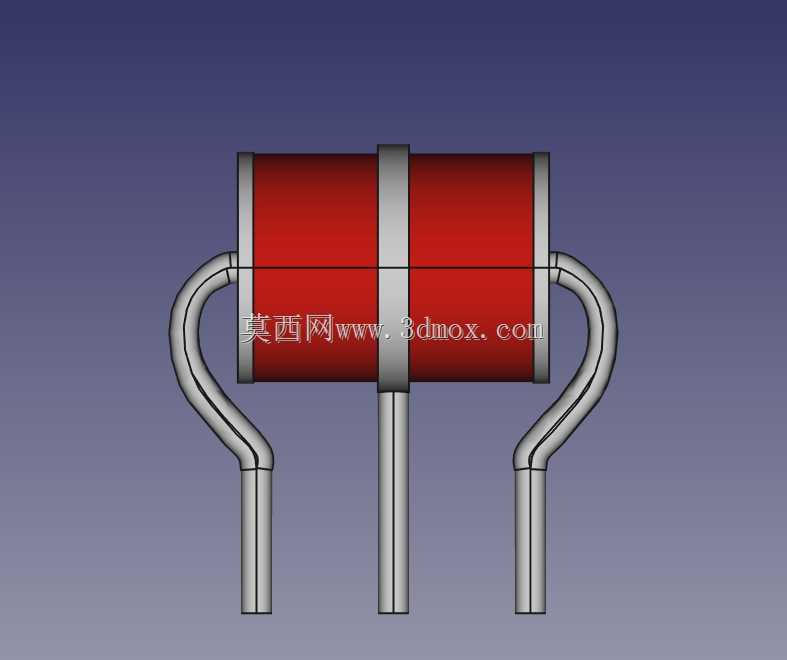

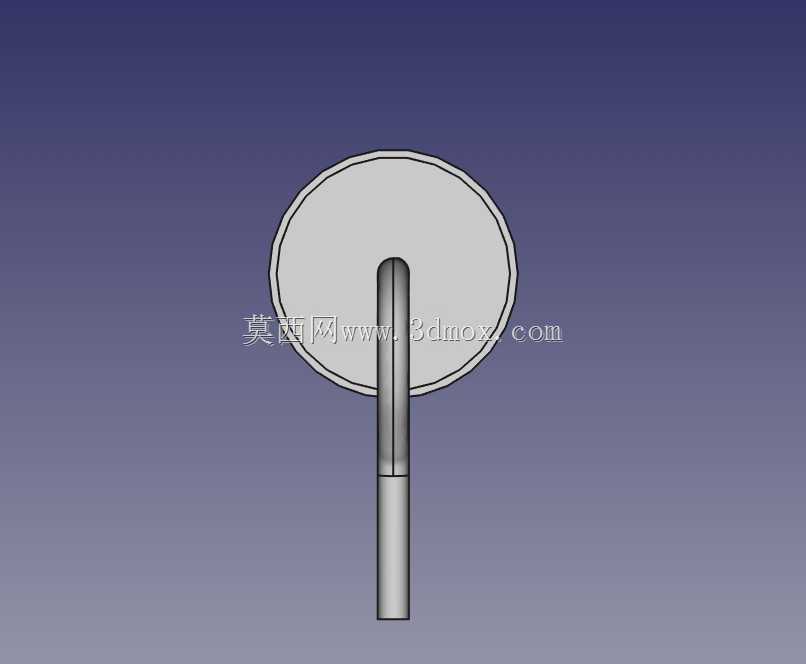

　　三个引脚的成型角度做了精准还原，其中一个引脚做了打弯处理，另外两个引脚为直插形态，所有引脚的直径按照通孔安装的常规孔径适配，引脚伸出端的长度满足波峰焊时的吃锡要求，不会出现引脚过短导致的焊接虚接，也不会因为引脚过长在剪脚时损伤器件本体。红色的绝缘包覆层覆盖在陶瓷腔体外侧，建模时预留了包覆层与金属端盖的搭接量，避免实际生产中包覆层移位导致的绝缘耐压不足问题。从安装边界来看，该器件为通孔安装设计，三个引脚的孔位间距严格按照量产器件的引脚间距设定，在PCB布局时，三个安装孔的孔径设置为略大于引脚直径0.2mm，既可以保证插件时的顺畅度，也能避免孔径过大导致焊接时焊锡流淌到器件本体底部。器件本体的圆柱直径、

　　总长度都控制在小型信号回路防护器件的常规尺寸范围内，不会因为器件体积过大遮挡周边的贴片元件，也不会在整机灌封时出现器件与壳体的干涉。在功能特性的还原上，模型保留了三引脚GDT的典型结构特征：两个主电极分别对应线路的两根信号线，中间的弯脚对应接地端，当线路出现瞬态过电压时，电极间的气体被击穿，将浪涌电流通过接地引脚泄放到大地，过电压消失后器件迅速恢复高阻状态，不会影响线路的正常信号传输。建模时特意区分了金属端盖、陶瓷腔体、引脚、外包覆层的不同材质特征，在做整机热仿真时，可以给不同部件赋予对应的材料参数，准确模拟浪涌泄放时器件的温升情况，避免长时间过流导致的器件性能衰减。对于结构设计人员来说，这个模型可以直接导入到PCB装配文件中，

　　检查器件与周边接插件、结构件的安全距离，尤其是在高密度布线的小型工控板卡上，能提前发现器件高度超过壳体内部净空、引脚与周边走线距离不足等问题，减少打样后的改模次数。在做设备的安规设计时，也可以借助模型核对放电管到强电回路的爬电距离，保证产品满足对应的安规认证要求。不同于大电流电源回路用的大体积放电管，这款小型GDT针对小流量信号回路设计，极间电容控制在极低水平，不会对高速信号传输造成衰减，建模时也还原了器件的小型化特征，本体长度、直径都适配小型化设备的内部空间要求，哪怕是在手持工业终端、小型传感器节点这类空间极度紧凑的设备里，也能顺利完成布局安装。引脚的成型弧度做了写实还原，弯脚处的圆角半径符合引脚加工的工艺要求，不会出现直角弯折导致的引脚断裂隐患，在插件作业时，弯脚可以起到一定的定位作用，避免器件过波峰焊时出现浮高、移位的问题。
