NEM17规格40×40×11针式散热结构件

　　做小型运动控制板卡、嵌入式驱动模块的结构设计时，NEM17规格对应的42步进电机驱动配套散热件是选型里绕不开的部件，这款40×40×11尺寸的针鳍式散热器，刚好匹配这类小功率驱动模块、小型工控板载芯片的散热需求。从实际应用场景来看，这类散热件大多用在桌面级小型自动化设备的控制仓内，比如小型点胶机、桌面3D打印机的驱动板安装位、小型视觉检测设备的图像处理模块安装区，这类场景的共同特点是安装空间局促，周边没有预留大尺寸风冷组件的位置，同时设备连续运行时驱动MOS、主控芯片的温升会持续累积，被动散热结构需要在有限体积内把热量快速导出扩散。

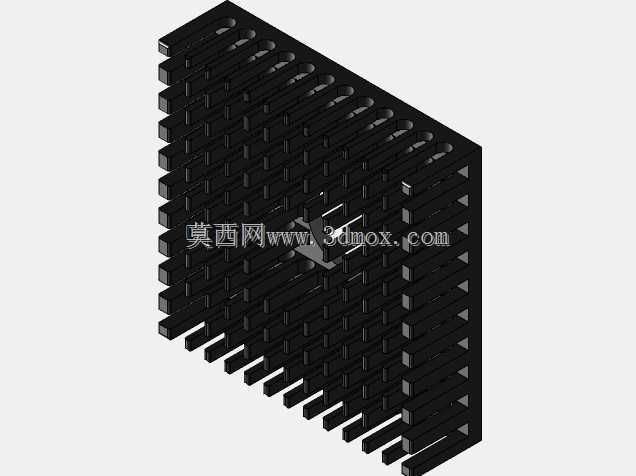

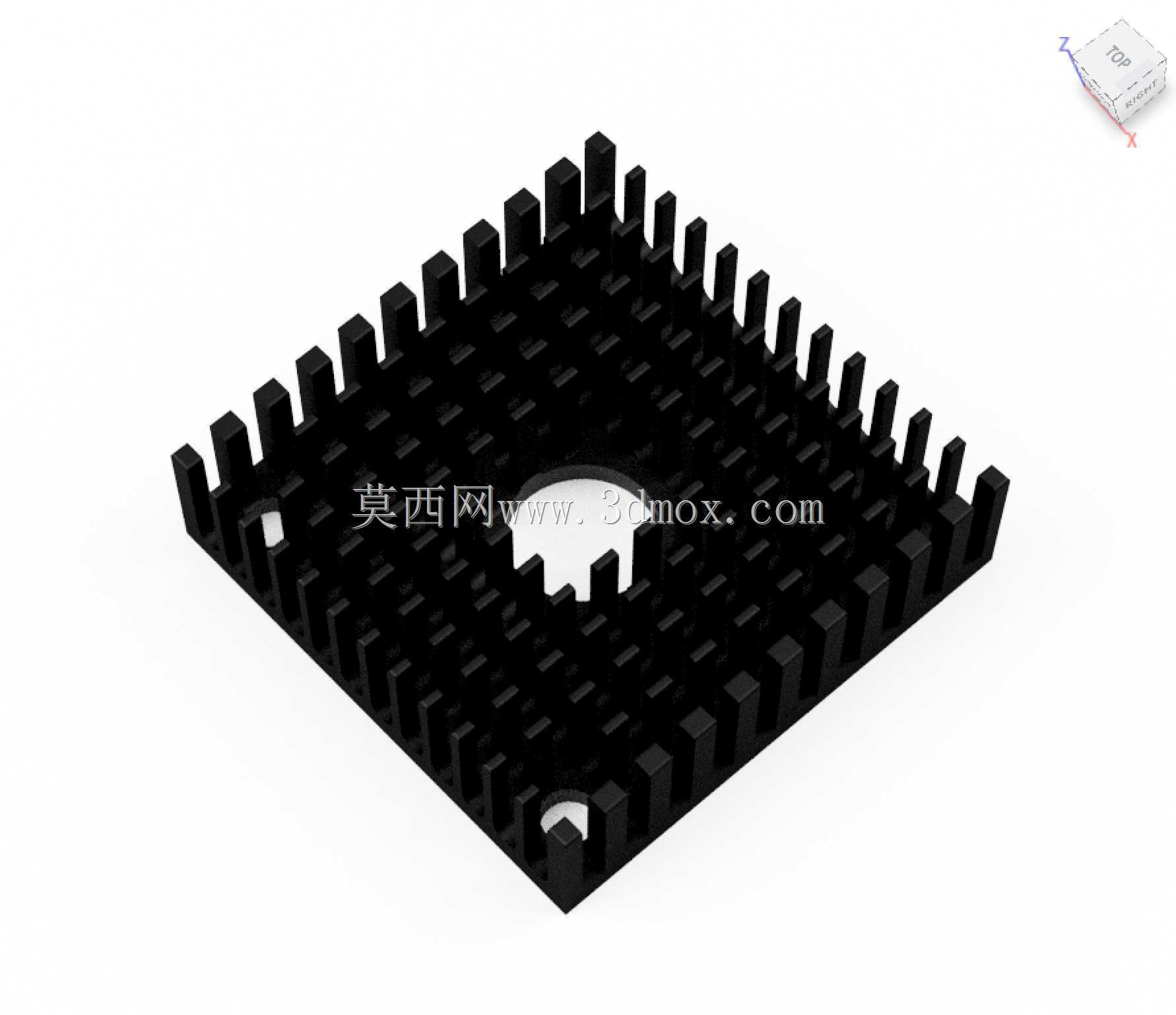

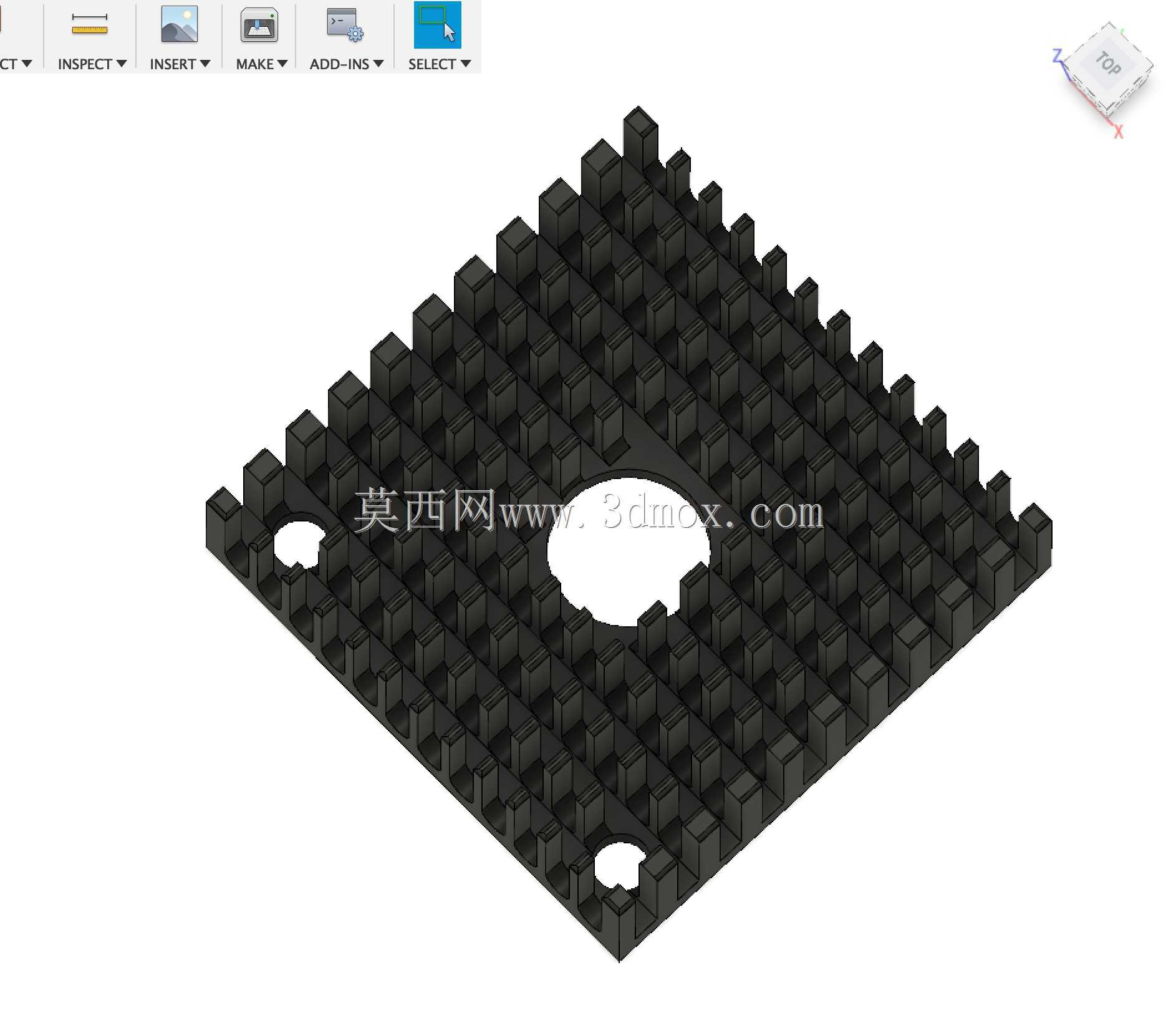

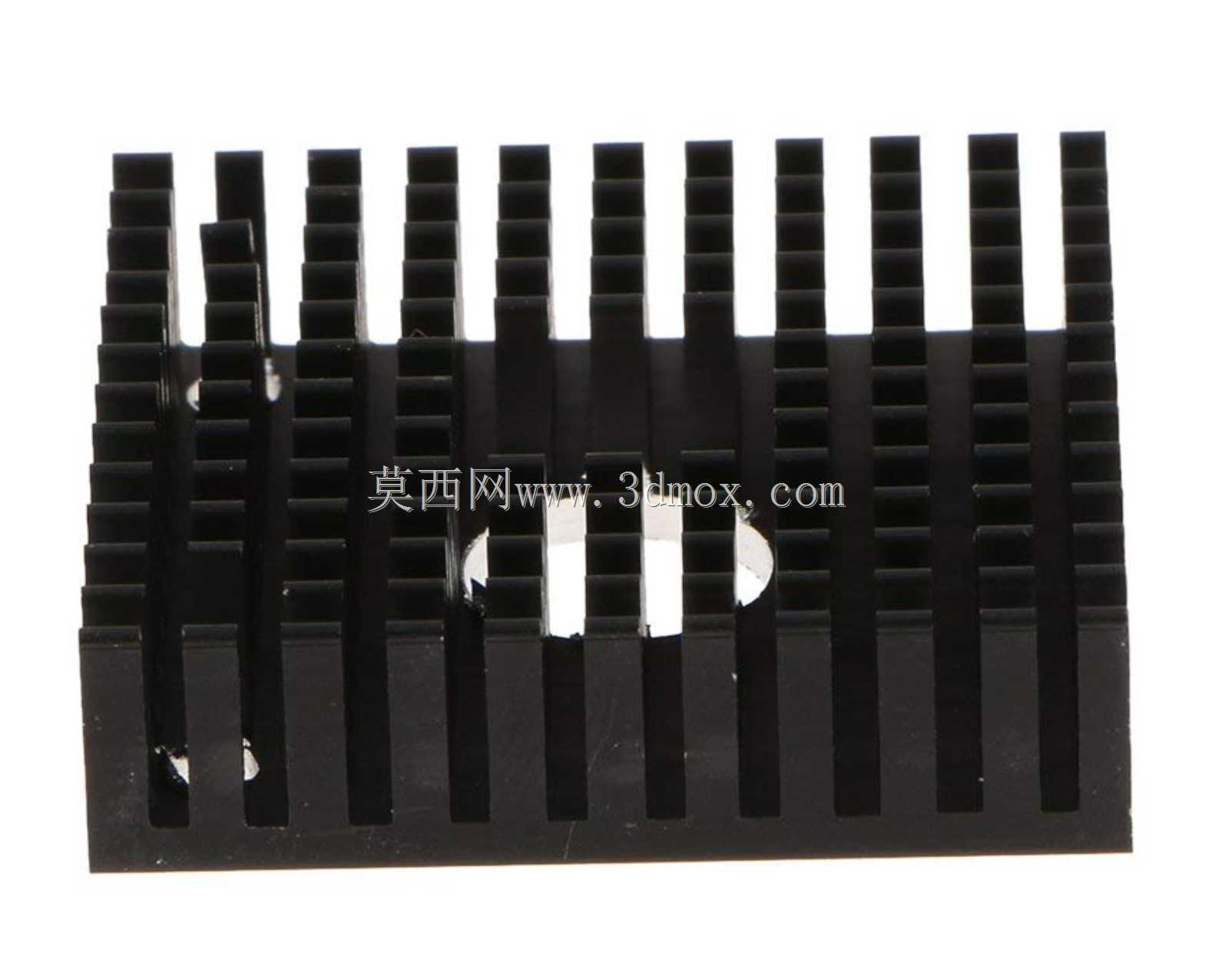

　　从功能特性上看，这款散热件采用阵列式针状鳍片设计，和传统直肋鳍片相比，针鳍结构在相同投影面积下能提供更大的散热接触表面积，而且各个方向的空气流通阻力更均匀，哪怕控制仓内的气流是无规则紊流，也能顺着针鳍的间隙带走热量，不会像直肋结构那样只有顺着鳍片走向的气流才能发挥最优散热效果。底座部分做了平整加工，安装时可以和芯片、驱动管的表面充分贴合，减少接触热阻，三个预留的安装孔位刚好对应NEM17规格安装基准的孔位布局，不需要额外做转接板就能直接固定，不管是用螺丝锁附在PCB板的安装柱上，还是用耐高温导热胶粘接固定，都能保证安装位置不偏移，不会和周边的电容、接插件产生干涉。

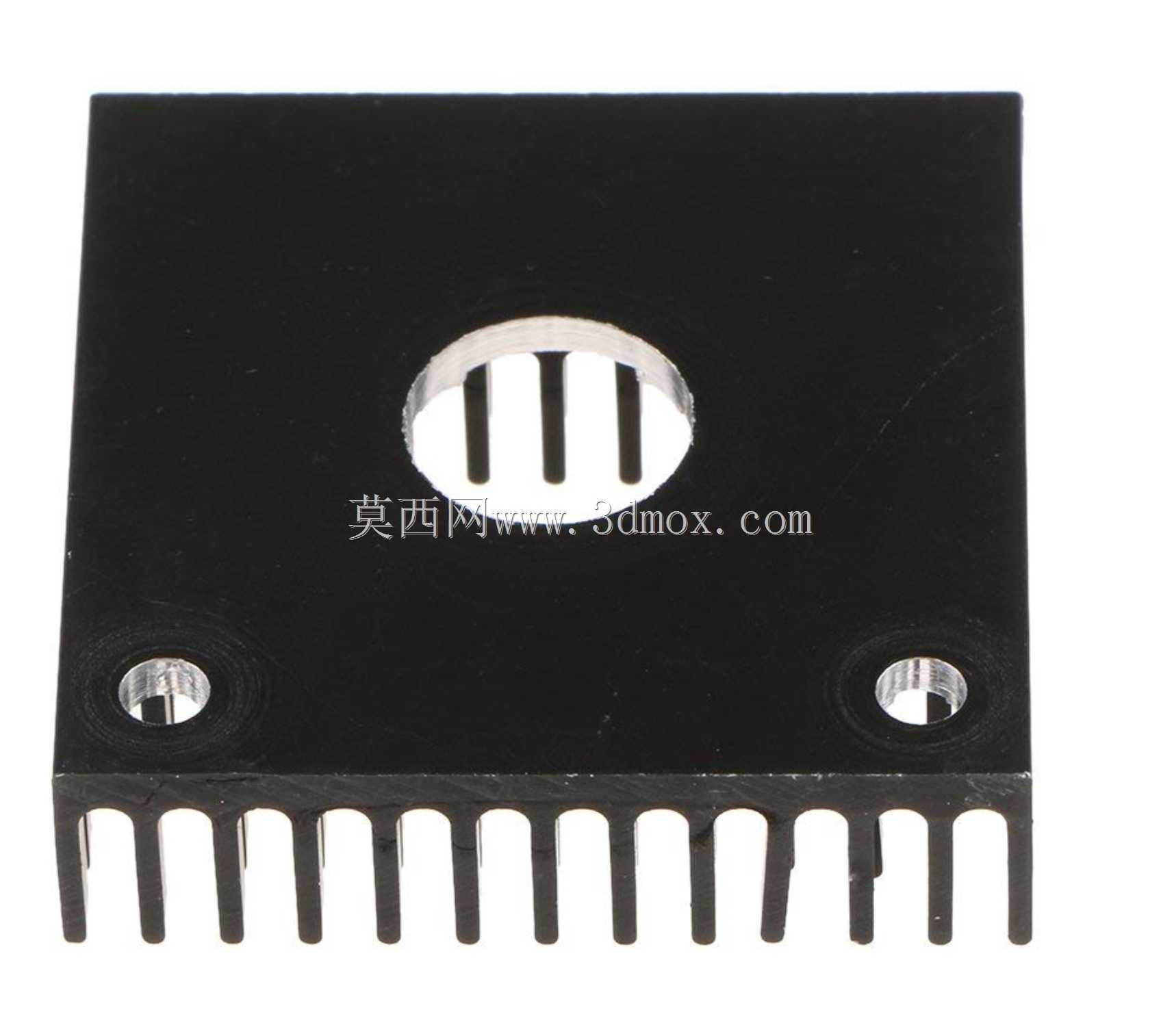

　　设计思路上，这款散热件的整体厚度控制在11mm，刚好适配多数小型驱动模块上方的预留间隙，不会因为散热件过高导致控制仓盖无法闭合，也不会顶到上方排布的线束。底座中心的大尺寸避让孔，是为了避开PCB板上凸起的电位器、拨码开关这类高出板面的元件，不用在安装时额外对PCB做打磨或者元件移位处理，两个对角的小孔是辅助定位孔，安装时可以先插入定位柱预固定，再锁附螺丝，减少装配时的对位偏差。鳍片的高度做了统一控制，所有针鳍的顶端保持在同一平面，不会出现个别鳍片过高顶到上层结构的问题，鳍片的厚度和间距经过匹配，既保证了足够的散热面积，也不会因为鳍片过密导致积灰后难以清理，在工业现场多粉尘的环境下，定期用压缩空气吹扫就能清理掉鳍片间隙里的浮尘，维持散热效率稳定。

　　从安装边界来看，这款散热件的外形轮廓是40mm×40mm的正方形，和NEM17步进电机的安装面尺寸完全匹配，在做电机驱动一体化集成设计时，可以直接把驱动板贴在电机尾端，散热件同时覆盖驱动板的发热区域和电机尾端的轴承位，顺带带走电机运行时传导到尾端的部分热量，一举两得。安装孔的孔径适配M2.5规格的螺丝，孔位的沉头深度刚好容纳螺丝头，不会让螺丝头高出鳍片底座平面，避免螺丝头和PCB上的走线接触造成短路。边缘的圆角处理也做了优化，四个边角没有尖锐的毛刺，装配时不会划伤操作人员的手，也不会刮破周边的线束绝缘层。在实际选型测试中，这类尺寸的针鳍散热器，在环境温度25℃的条件下，能让持续输出2A电流的A4988驱动芯片温升控制在30K以内，完全满足工业设备连续8小时运行的散热要求，不需要额外加装风扇，也能避免风扇运行带来的振动和噪音问题，适合对噪音控制有要求的桌面级设备、实验室小型仪器使用。
