310mm幅面12V供电铝板加热床结构设计

　　在桌面级熔融沉积成型设备的成型系统里，加热床是直接决定首层耗材附着效果、抑制成型件翘曲变形的核心功能部件，这款铝板基材的加热平台，主要适配成型幅面在300mm级别的桌面FDM设备，也可拓展用于小型恒温工装、实验室样品预热平台等需要均匀面加热的场景。从实际使用场景来看，不少DIY改装设备、中小型工业级桌面3D打印机在打印ABS、PC等收缩率较高的工程耗材时，普通PCB热床存在热容量不足、长期高温下基板形变、温度均匀性差的问题，而铝板基材的加热结构刚好能弥补这些缺陷。

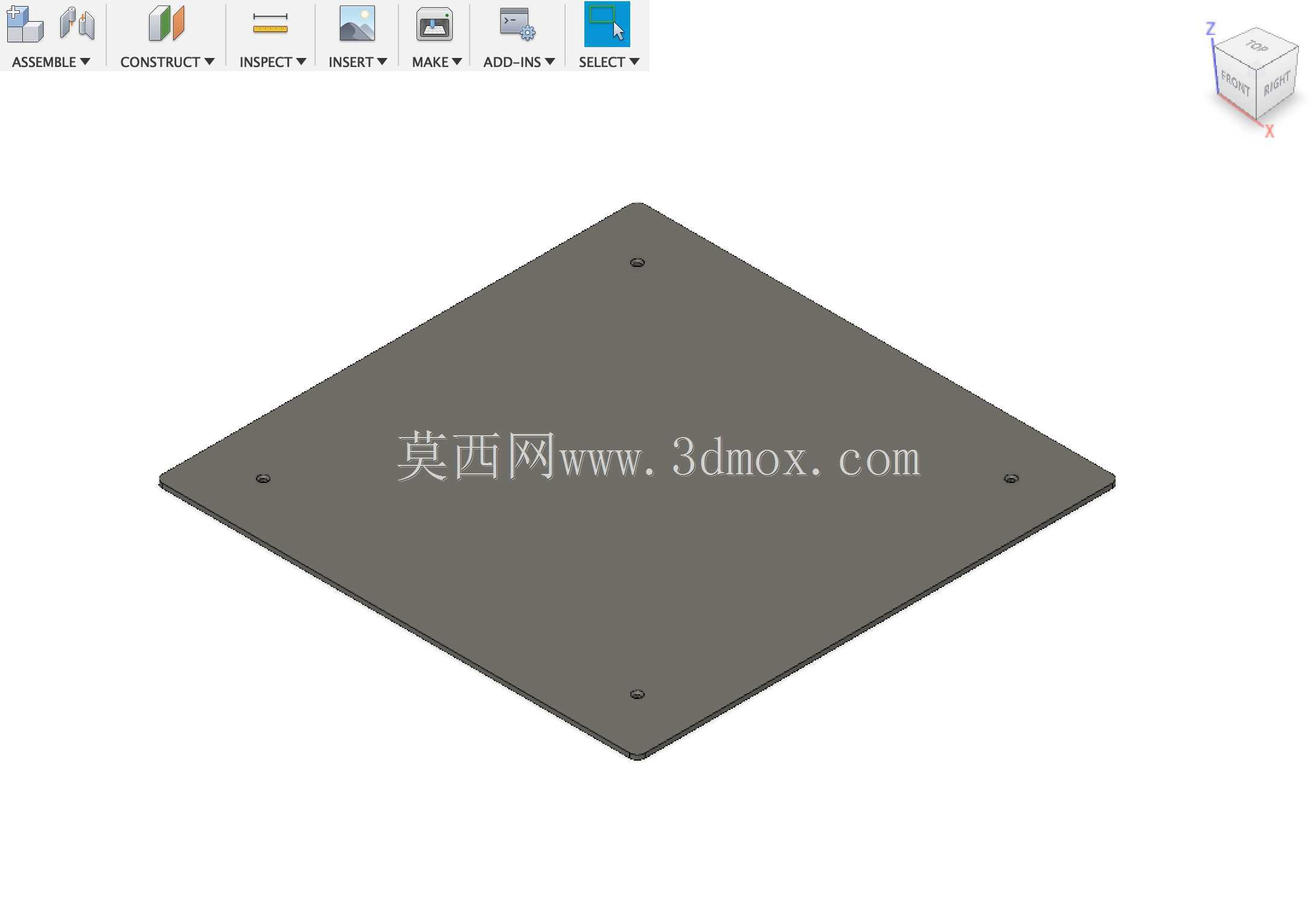

　　设计层面优先考虑了热传导效率与结构刚性的平衡，基材选用6061铝合金板材，相比同厚度的玻纤板、PCB基板，铝合金的热传导系数更高，能让发热层产生的热量快速均匀扩散到整个平台表面，避免局部过热或者边角区域温度不足的问题。平台表面做了黑色氧化处理，一方面提升表面发射率增强热辐射的均匀性，另一方面也能提升基材的耐磨、抗氧化能力，长期在100℃左右的工作温度下使用不会出现表层脱落、氧化锈蚀的问题。平台上预留的四个安装定位孔，位置匹配主流300mm幅面设备的Z轴滑台安装孔位，安装时不需要额外打孔改装，直接通过紧固件就能固定在Z轴运动托架上，安装边界的公差控制在±0.1mm以内，能保证平台安装后与XY运动平面的平行度，避免打印过程中出现喷嘴蹭平台、首层厚度不均的问题。

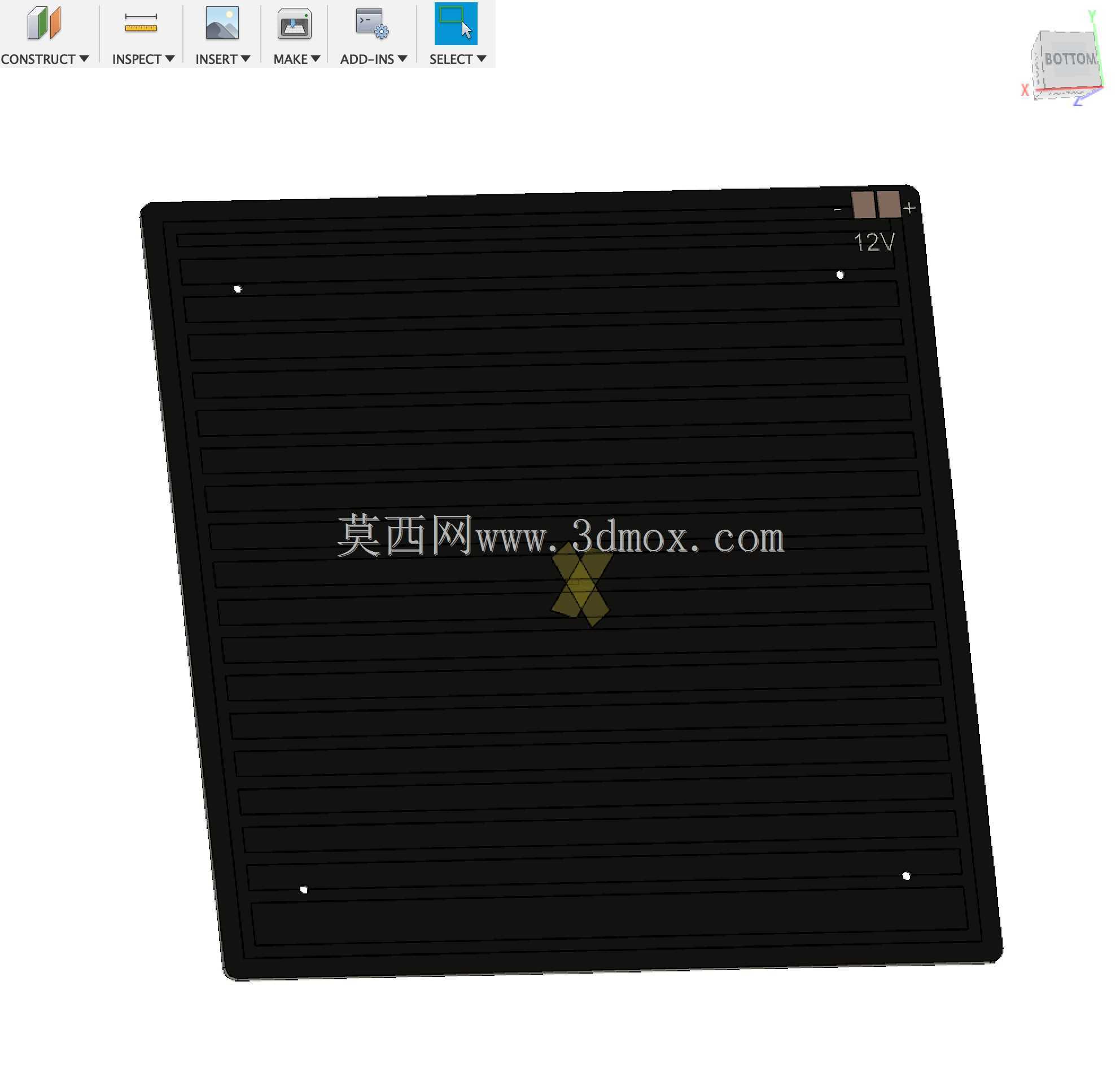

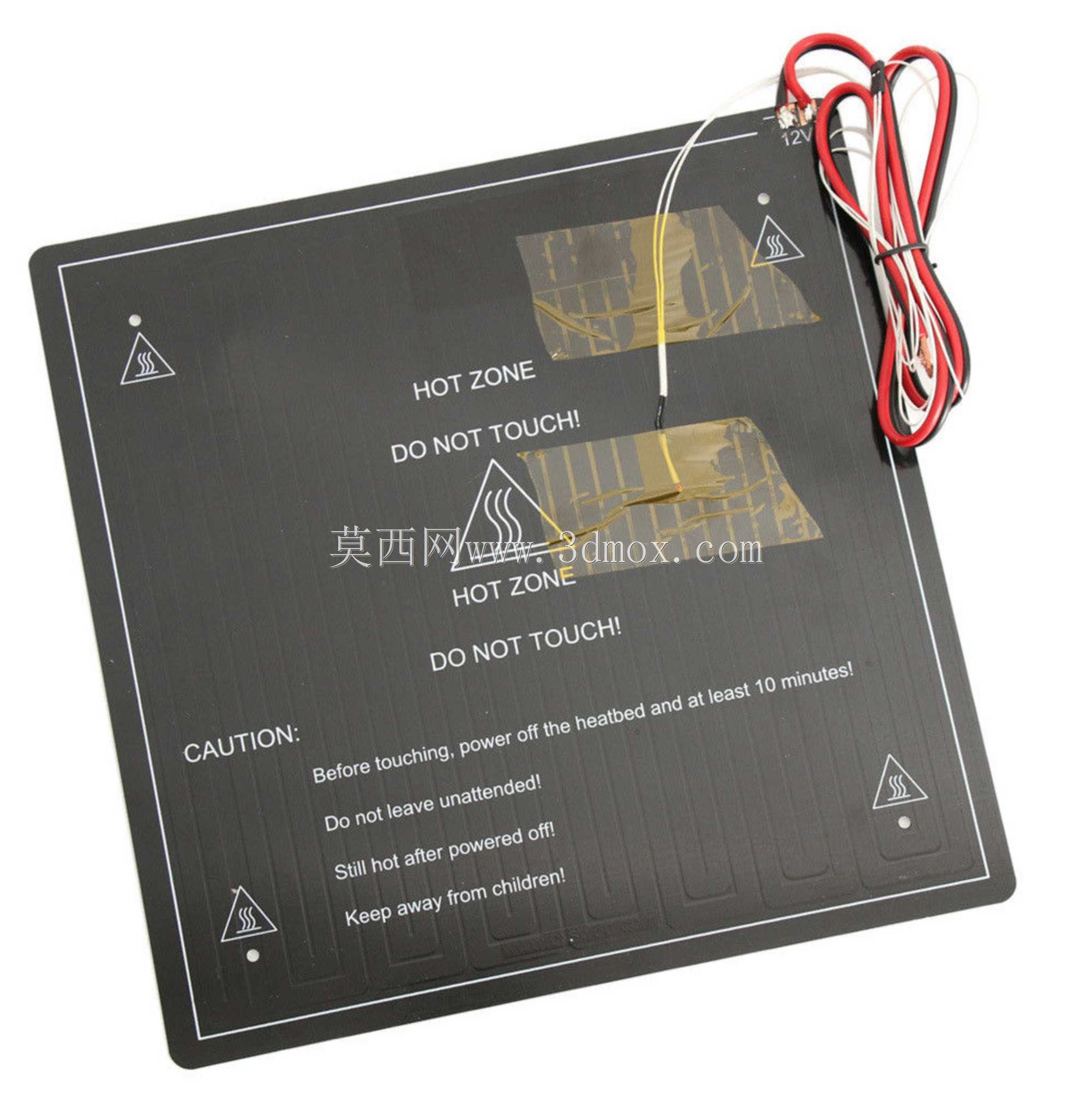

　　发热线路采用了等间距迂回布线的设计思路，布线密度在平台中心区域和边角区域做了差异化调整，边角区域因为散热速度更快，适当提升了布线密度，补偿边角的热损失，保证整个310x310mm的有效工作区域内，温度差控制在±3℃以内，不会出现中心温度过高、边角温度不够导致的成型件边角翘曲。供电规格选用12V额定电压，220W的额定功率，能保证平台从室温升到110℃的工作温度的时间控制在8分钟以内，既不会因为功率过大导致供电回路负载过高，也不会因为功率不足导致升温太慢、温度维持能力差。平台边缘做了圆角处理，避免安装调试过程中尖锐边角划伤操作人员，同时边缘预留了热敏电阻的安装槽位，能直接插入NTC热敏电阻实时采集平台中心区域的温度，配合设备的温控系统实现闭环温度控制，避免温度过冲或者温度波动过大。

　　从实际选型适配的角度来说，这款加热床的厚度经过优化，在保证整体平面度长期稳定的前提下控制了整体重量，不会给Z轴运动系统带来额外的负载，适配市面上多数采用丝杆传动、皮带传动的Z轴升降结构。平台表面可以直接粘贴柔性打印贴膜、美纹纸或者喷涂防翘涂层，不需要额外做表面处理，氧化层的附着力足够支撑各类打印表面耗材的粘贴，长期反复粘贴撕取也不会破坏表层结构。在结构设计阶段还做了热形变仿真，验证了在120℃的极限工作温度下，平台整体的平面度形变不超过0.2mm，完全满足FDM打印对平台平面度的要求，不会因为长期冷热循环出现基板中部鼓包、边角翘起的问题。

　　不同于薄型PCB热床需要额外搭配玻璃或者铝板作为支撑，这款铝板加热床本身就具备足够的结构刚性，可以直接作为成型平台使用，减少了中间支撑层带来的热阻，进一步提升热传导效率，同时也减少了安装堆叠的公差累积，更容易调平。布线的引出端做了加固处理，避免长期运动过程中引线弯折断裂，引线的位置设置在平台侧边，不会和Z轴的运动结构产生干涉，安装时走线可以顺着Z轴拖链布置，不会出现线材拉扯、磨损的问题。
