3毫米孔径GT2同步带惰轮结构设计

项目分类:通用五金配件 发布时间:2020-06-30 ID:120741
  • 3毫米孔径GT2同步带惰轮结构设计
  • 3毫米孔径GT2同步带惰轮结构设计
  • 3毫米孔径GT2同步带惰轮结构设计
  • 3毫米孔径GT2同步带惰轮结构设计

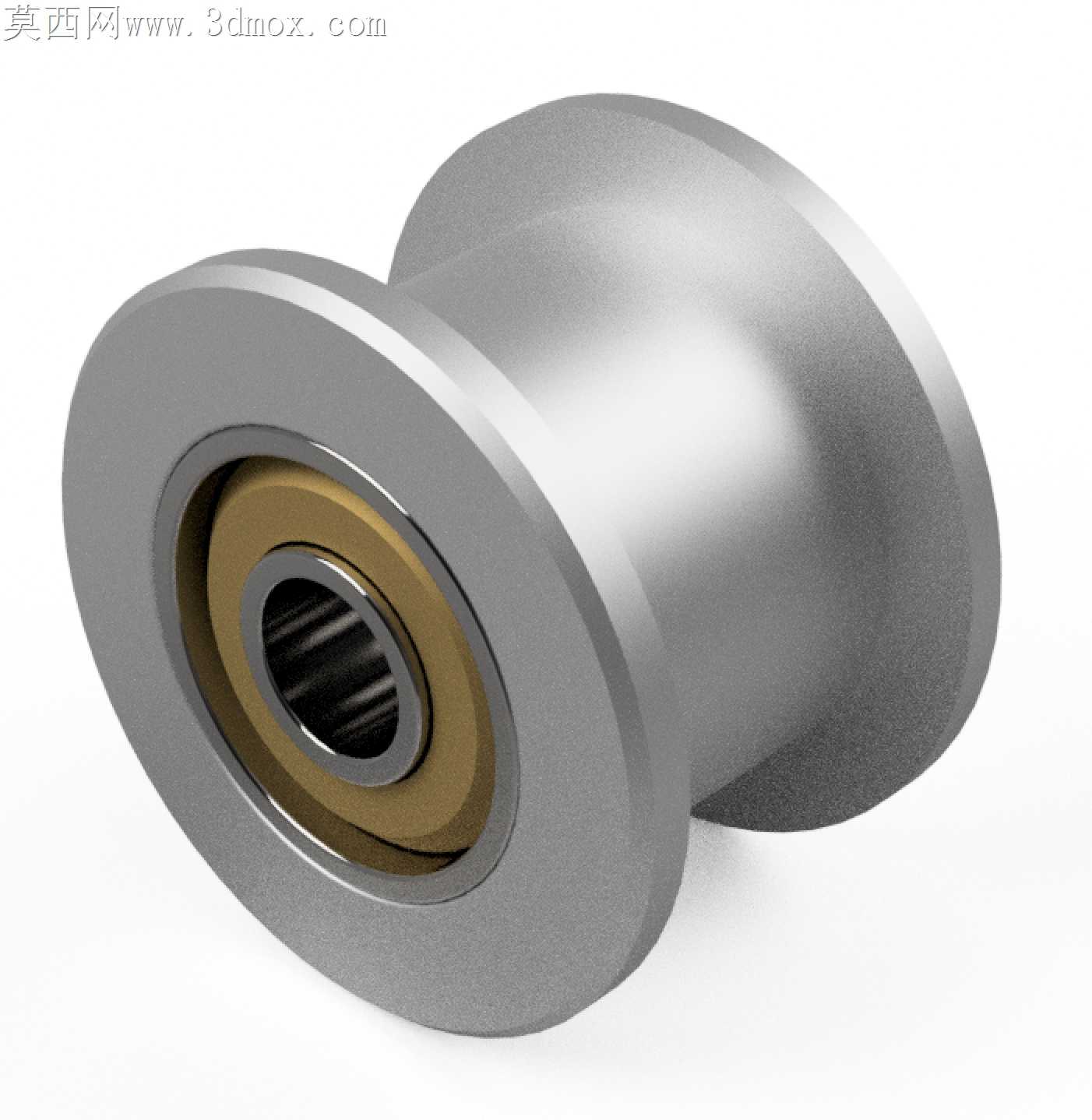

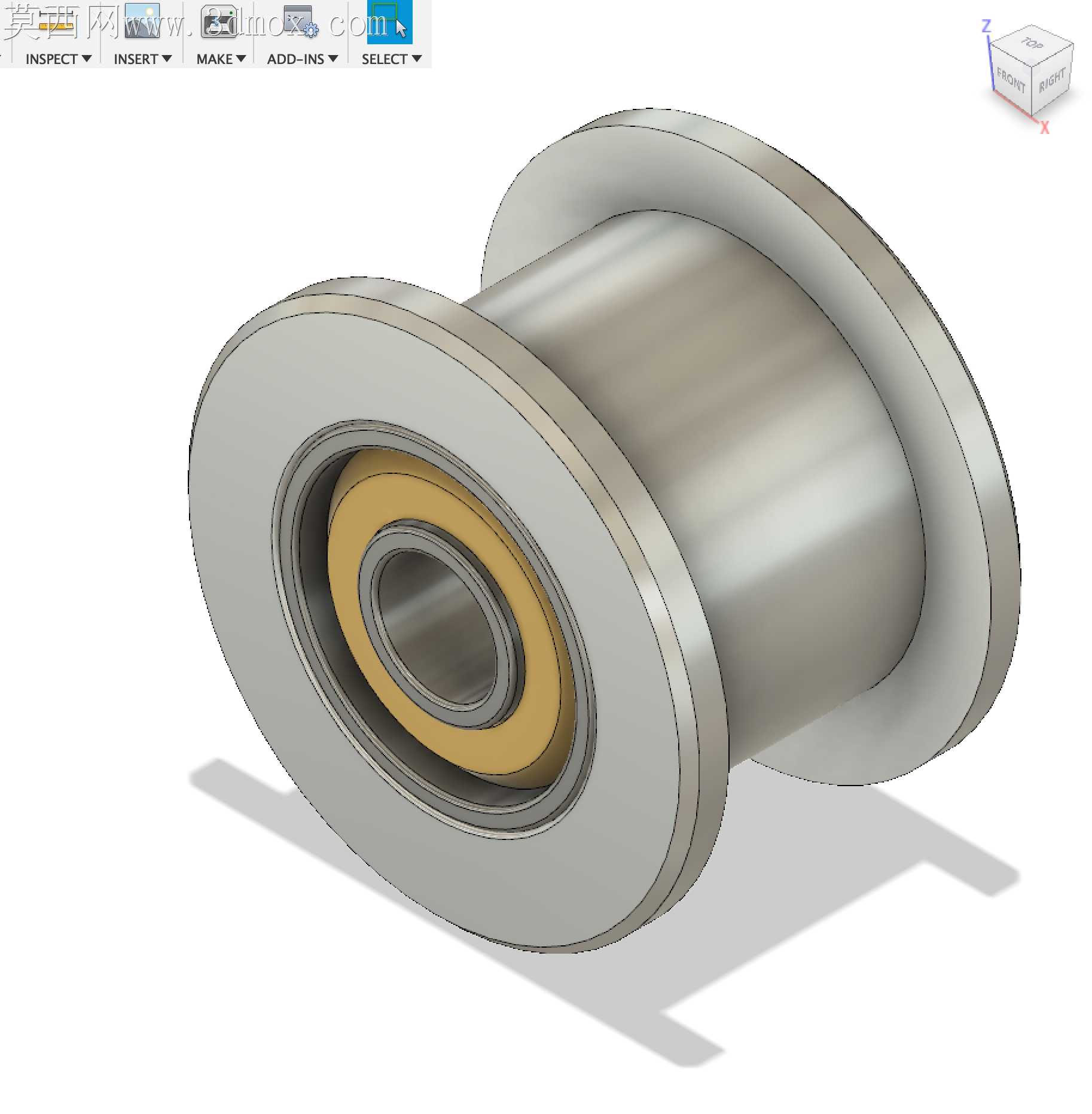

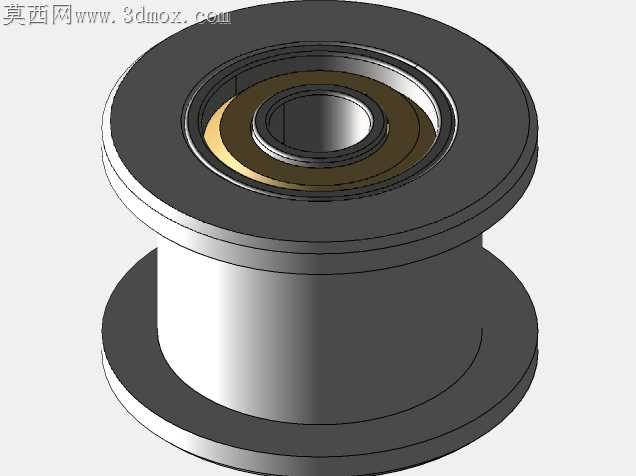

小规格同步带轮的加工适配一直是桌面级传动场景里容易被忽略的细节,3毫米孔径的GT2带轮常被用在紧凑空间的传动链路里,常规一体切削的带轮在高速运转时,轴孔与轮体的同轴度偏差很容易引发皮带跳齿、运转抖动的问题,甚至会加速带齿的磨损,整套传动的精度保持周期会被大幅缩短。这款带轮采用铝芯与轴承集成的结构设计,轮体的挡边做了微小的拔模斜度处理,不是完全垂直于轮槽侧壁的直角结构,加工时走刀路径不会在挡边根部留下应力集中的直角刀痕,硬质阳极氧化后的表层也不会因为边角应力集中出现膜层脱落的问题。轮槽的齿形轮廓严格贴合GT2同步带的齿距参数,槽底的圆角半径控制在0.15毫米,既不会因为槽底过尖切割皮带的齿根纤维,也不会因为槽底过宽导致皮带啮合时出现侧向滑移。内嵌的轴承与铝芯的配合选用过渡公差带,压装时不会因为过盈量过大导致轴承内圈变形卡滞,也不会因为间隙配合出现运转时轴承外圈跟转的问题,轴承两侧的密封盖与轮体端面预留了0.1毫米的间隙,装配时不会蹭到密封胶圈,长期运转也不会出现阻尼异常增大的情况。铝芯的内孔做了铰孔精加工,表面粗糙度控制在Ra1.6以内,3毫米的轴穿入后不会出现旷量,紧定螺丝的孔位做了沉头处理,螺丝锁紧后端面不会突出轮体侧面,不会干涉旁边的安装支架。轮体的外圆与内孔的同轴度公差控制在0.02毫米以内,安装到设备上后高速运转时的径向跳动量极小,皮带不会出现周期性的松紧变化,传动的平稳性比常规一体切削的带轮提升不少。加工时轮体的毛坯选用6061铝棒,一次装夹完成轮槽、挡边、轴承位的切削,避免二次装夹带来的形位公差偏差,轴承压装采用定向压装工装,压力只作用在轴承外圈,不会损伤轴承内部的滚珠与保持架。实际装配时不需要额外加装隔套或者定位挡圈,轮体本身的双侧挡边已经能限制皮带的轴向窜动,3毫米的轴孔适配常规的微型轴件,不需要额外做轴径适配加工,拿来就能直接装到传动链路里,不管是3D打印机的传动结构,还是小型自动化设备的同步传动单元,都能直接适配,长期运转也不容易出现皮带跑偏、轮体卡滞的问题。
