3D打印机用聚合物线性滑动轴承结构

　　做桌面级FDM3D打印机结构调试的这几年，见过太多用户在X/Y轴运动副上踩坑，传统烧结铜基的LM8UU金属直线轴承，对光轴的表面粗糙度要求极高，一旦车间或者家用环境里落了点PLA碎屑、灰尘进到轴承滚道里，很快就会出现卡顿、运动顿挫，直接影响打印件的表面纹理，甚至造成层纹错位、丢步的问题，这款聚合物材质的线性滑动轴承，就是针对这类应用痛点做的替代设计。从实际装机的适配性来看，它可以直接替换市面上绝大多数Prusa i3、Mendel、Reprap架构桌面3D打印机的X轴、Y轴光轴滑动副，不需要改动原有安装座的尺寸，也不用调整张紧机构的安装位置，替换成本极低。从结构设计逻辑上，这款轴承没有采用传统直线轴承的钢球滚动结构，

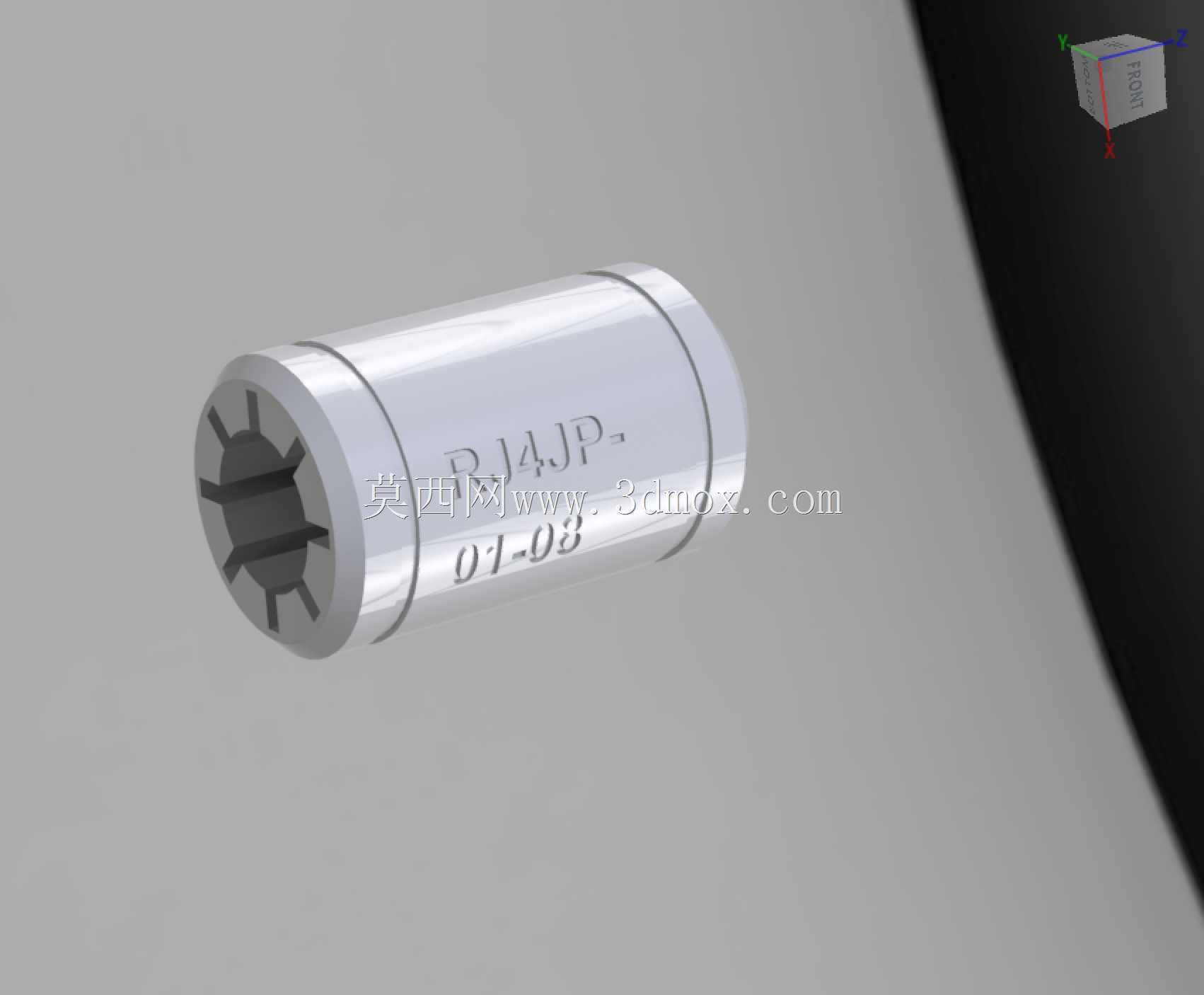

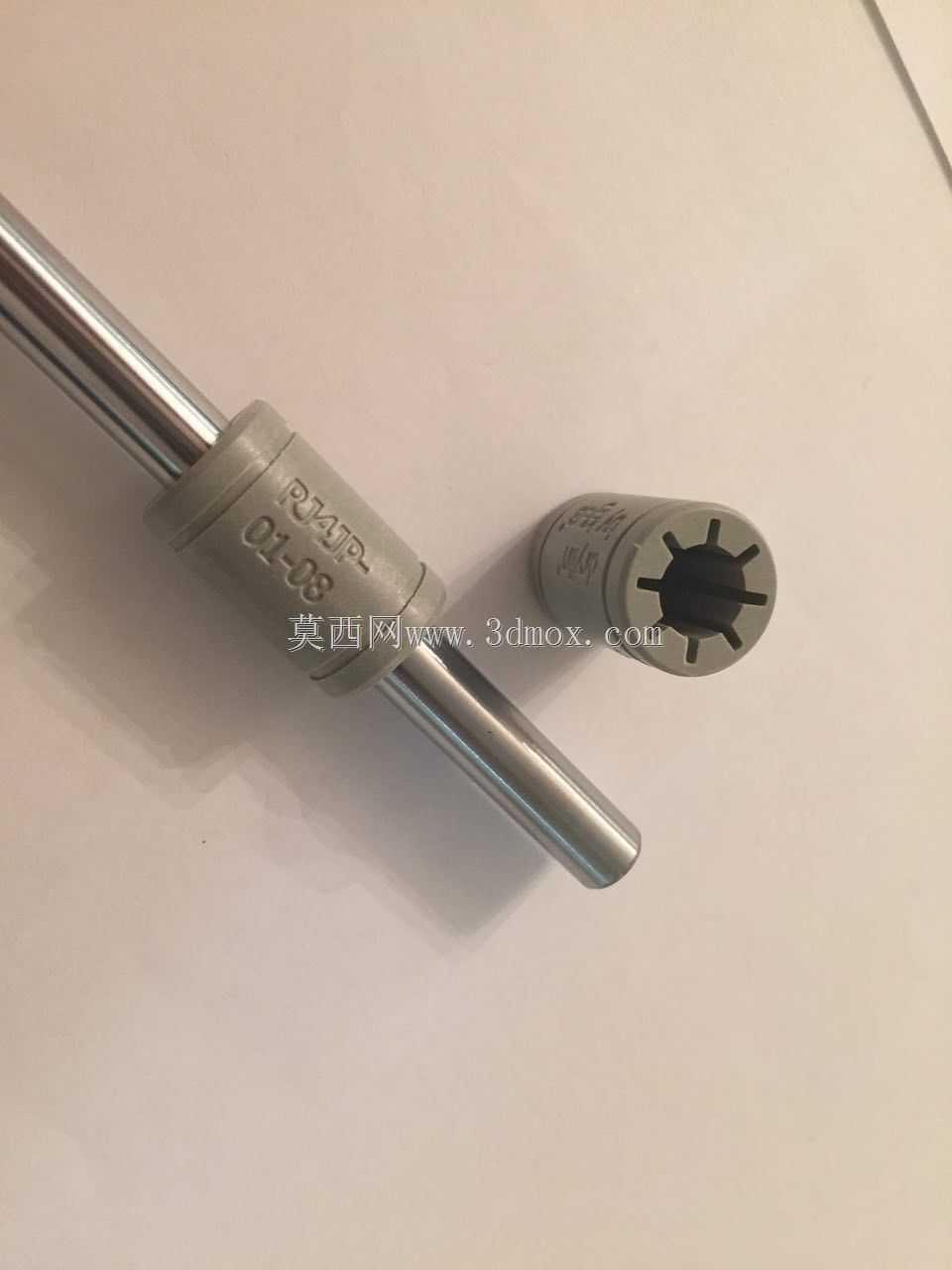

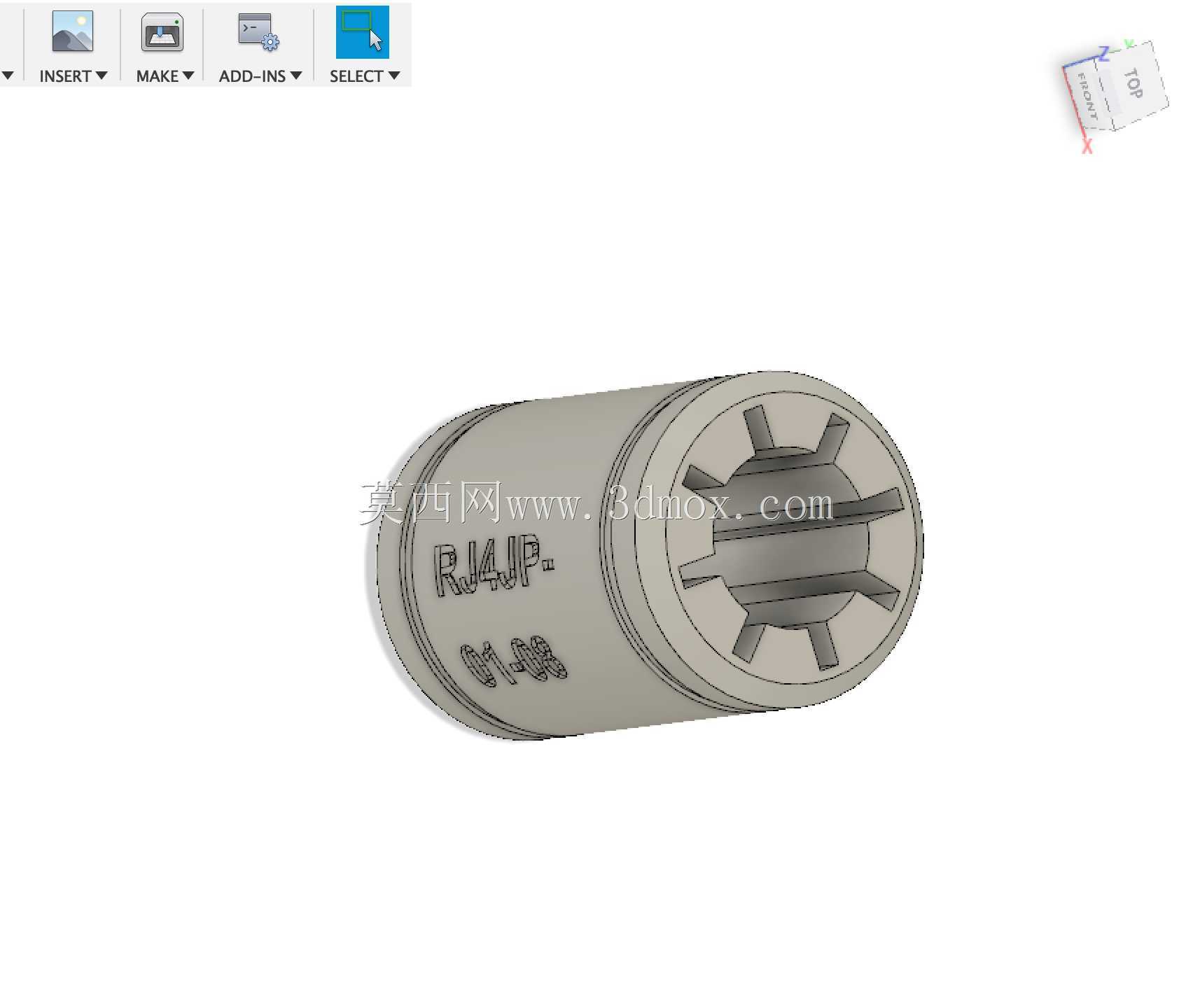

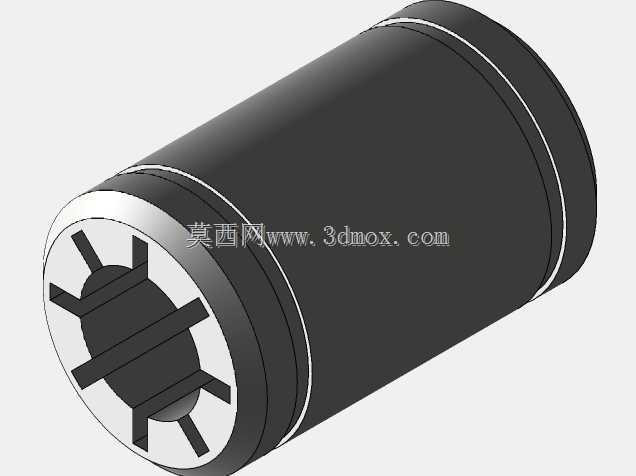

　　而是直接在聚合物轴套内壁做了均匀分布的轴向导槽，一方面这些导槽可以存储少量的润滑脂，延长维护周期，另一方面运动过程中落入配合间隙的细小碎屑，可以暂时收纳到导槽里，避免碎屑卡在轴和套的配合面之间造成运动卡滞，相比金属滚动轴承，它的运行噪音更低，不需要频繁做清洁维护，对家用场景、教学场景的3D打印机用户非常友好。尺寸边界上，这款轴承的内径为8mm，刚好适配桌面3D打印机通用的8mm直径光轴，外径15mm，和标准LM8UU轴承的外径完全一致，安装时可以直接压入原有的15mm孔径安装座，不需要做任何扩孔或者衬套调整，整体轴向长度24mm，和标准LM8UU的长度尺寸匹配，安装后两端的卡簧槽位置也能对应原有固定结构，不会出现轴向窜动的问题。

　　从材料特性的角度，选用的聚合物材料本身具备自润滑属性，不需要频繁加注润滑油，也不会出现金属轴承常见的锈蚀问题，哪怕是在南方高湿度的环境下长期存放，也不会因为锈迹造成光轴表面拉伤，日常维护只需要在累计运行几百小时后，擦拭干净光轴表面，补涂少量润滑脂即可。实际装机测试的时候，对比同规格的金属LM8UU轴承，这款聚合物轴承的运动阻尼更均匀，没有钢球过盈配合造成的阶段性顿挫，在打印薄壁件、高精度圆弧轮廓的时候，运动轴的进给更平稳，能有效减少因为运动冲击造成的打印振纹。除了3D打印机的光轴滑动副，这类小尺寸的聚合物线性轴承，也可以用在其他对低噪音、免维护有要求的小型自动化设备直线运动机构上，比如小型激光雕刻机的X轴滑动副、

　　桌面级点胶机的运动轴、小型检测设备的进给滑台，只要是采用8mm光轴作为直线导向的轻载运动场景，都可以直接替换使用。设计的时候特意将内壁的导槽做了圆弧过渡处理，没有尖锐的棱角，避免长期往复运动的时候刮伤光轴表面的镀铬层，轴套的两端做了微小的倒角，压入安装座的时候不会因为边角磕碰造成聚合物材料崩缺，外壁的精度控制在和安装座过渡配合的公差带，压入后不会出现跟转的问题，同时也不会因为过盈量太大造成轴套内孔收缩，卡滞光轴。和很多3D打印自制的轴套不同，这款轴承的材料是改性的耐磨聚合物，耐磨寿命远高于PLA、PETG等普通3D打印材料制作的轴套，长期运行的磨损量极小，不会因为短期磨损就出现配合间隙过大、运动晃量的问题，能保证运动机构长期保持稳定的精度。在做结构选型的时候，需要注意这款轴承是针对轻载、中低速的直线运动场景设计，不适合用在重载、高速往复运动的机构上，它的额定载荷适合桌面级小型设备的运动副需求，安装的时候不需要额外施加预紧力，靠自身的内径公差和光轴形成间隙配合，保证运动顺畅的同时，控制径向晃量在合理范围内，不会因为间隙太大造成运动偏移。
