方形电感式接近液位检测开关结构

　　在工业自动化产线的液位检测工位、小型储液罐体的液位触发点位、输送线物料到位检测环节，这类方形电感式检测元件是出镜率极高的基础检测部件，很多做设备改造、小型专机设计的工程师，在选型阶段都会优先考虑这类安装便捷、检测稳定性强的元件，毕竟在复杂的工业现场，抗干扰能力、安装适配性往往比参数表上的极限数值更重要。

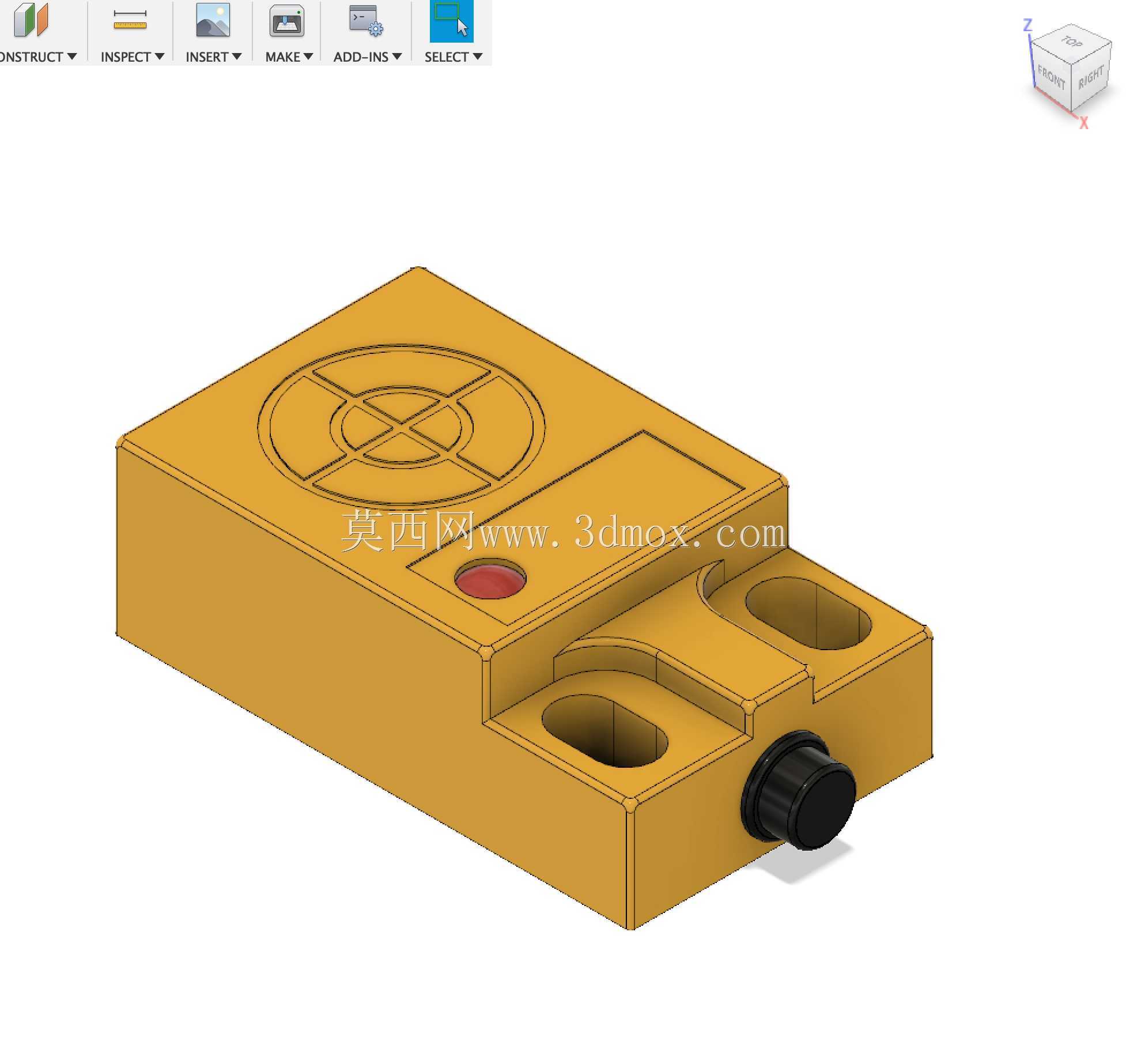

　　从结构设计逻辑来看，这款元件采用扁平方块式的壳体造型，完全是为了适配狭窄安装空间做的优化——很多设备的机架间隙、工装板侧边的预留安装位往往只有几十毫米的纵深，圆柱形传感器需要预留足够的螺纹旋入空间，还得搭配螺母锁付，而这种扁平壳体直接在壳体本体上预留了两个长圆形安装沉孔，安装时只需要在安装面打两个对应孔位，用螺丝直接穿入锁付即可，长圆孔的设计还预留了前后位置调整余量，现场调试的时候可以根据实际检测距离微调传感器的前后位置，不用重新打孔，这点对于现场调试的工程师来说非常实用，能省不少现场改孔的麻烦。壳体外部采用ABS树脂材质，这种材质的抗冲击性、绝缘性都能满足一般工业场景的使用需求，面对车间常见的切削液飞溅、轻微粉尘附着都能有不错的防护表现，不会因为日常的工况侵蚀导致壳体过早老化破损。

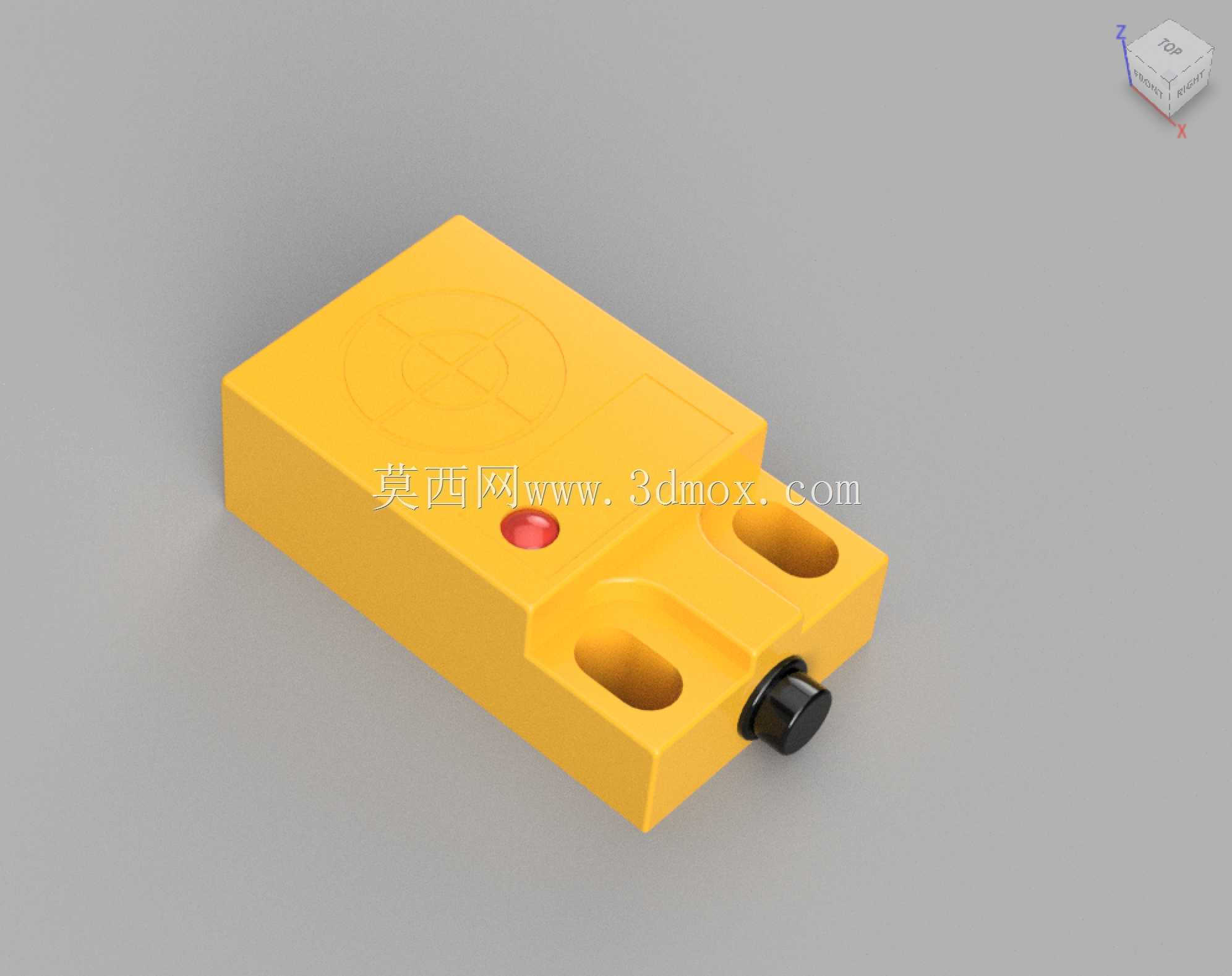

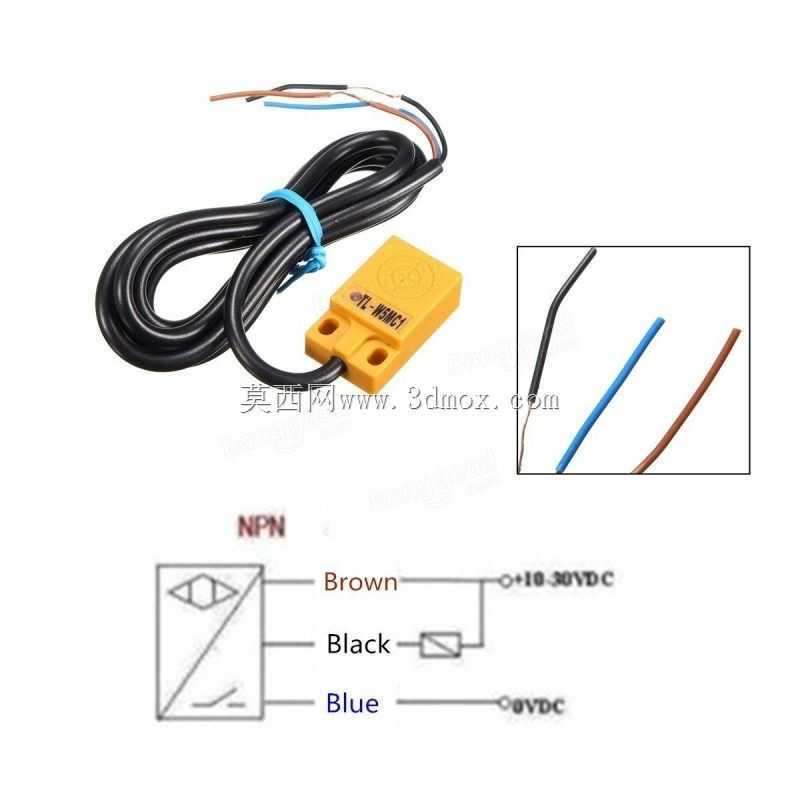

　　功能层面，这款元件采用电感式检测原理，只对金属材质的被检测物产生触发信号，抗误触发能力更强，在液位检测场景中，往往是搭配金属浮子使用——当液位上升到设定位置，金属浮子移动到传感器的检测范围内，传感器就会输出开关信号，传递给后端的PLC或者控制继电器，触发补液停止或者液位报警的动作，相比光电式的液位检测，电感式原理不会因为液体挂壁、透明容器的光线折射产生误判，在切削液、润滑油这类工业液体的液位检测场景中稳定性更突出。它的检测距离设定在5mm区间，这个检测距离刚好适配大部分工业现场的安装间隙，既不会因为距离过近导致被检测物剐蹭到传感器端面，也不会因为检测距离过远容易受周边金属构件的干扰，输出采用直流三线NPN的开关量信号，能直接适配市面上绝大多数通用PLC、继电器模块的输入端口，不用额外加装信号转换模块，接线逻辑简单，普通的电工就能完成接线调试，不用专门的技术人员做信号适配。

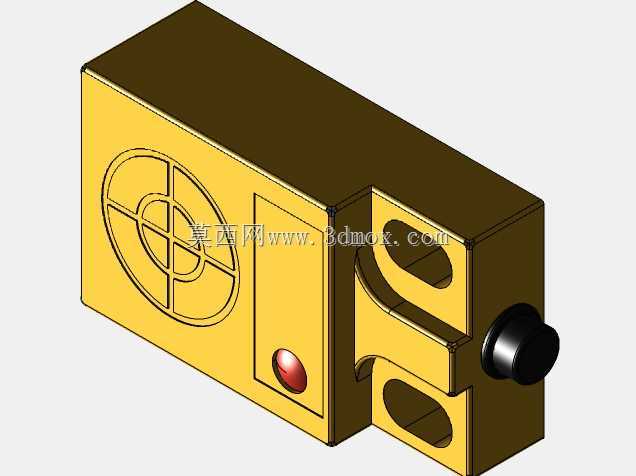

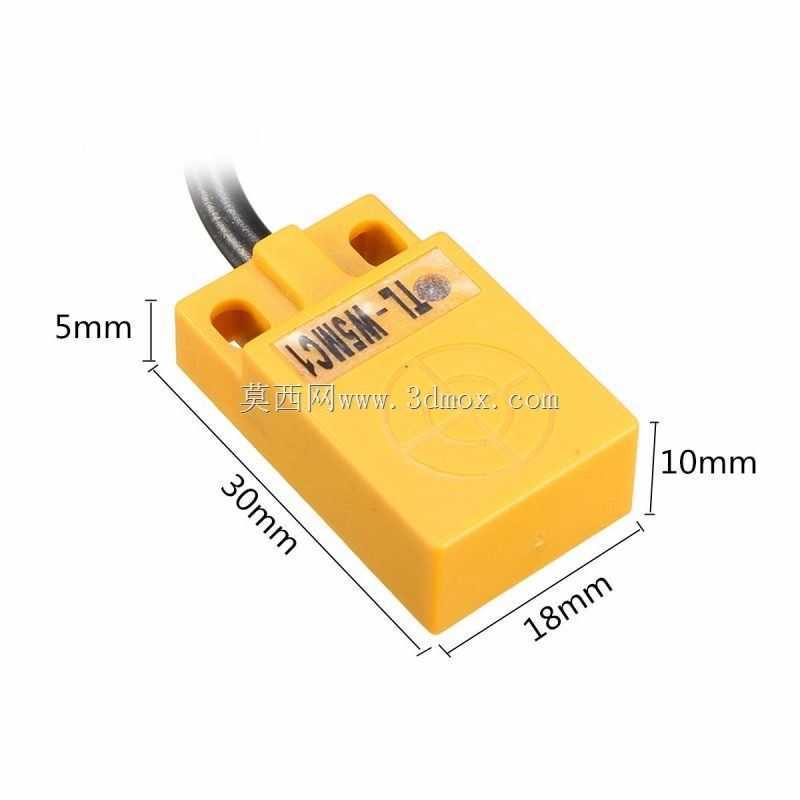

　　尺寸边界上，这款元件的长宽高尺寸控制在30x18x10mm的区间，整体厚度只有10mm，哪怕是安装在工装板的夹层、设备护板的内侧都不会有空间冲突，出线端采用侧出式的防水接头设计，电缆长度预留了120cm，足够从安装位置直接连接到设备内部的接线端子排，不用额外再接延长线，接头位置做了防弯折处理，日常设备震动、线缆拉扯的时候不容易出现线芯断裂的问题。在实际选型使用的时候，需要注意安装面周边的金属构件要和传感器检测端面留出足够的间隙，避免周边金属件干扰检测磁场，同时如果是检测铁材质的被检测件，能达到标称的检测距离，如果是其他非铁金属，检测距离会有一定衰减，这点在选型的时候需要提前根据被检测物的材质调整安装距离，避免出现触发不灵敏的问题。

　　很多刚入行的结构工程师在做这类检测元件安装位设计的时候，容易忽略安装孔的调整余量，直接打固定圆孔，导致现场调试的时候检测距离不合适还要重新扩孔，参考这款传感器自带的长圆孔设计，在设计安装位的时候也可以预留一定的调整空间，能大幅降低现场调试的工作量。另外这类传感器的指示灯设计在壳体的上表面，安装之后站在设备旁边就能直接看到传感器的触发状态，调试的时候不用伸手到设备内部摸传感器的状态，观察非常方便，红色的指示灯在车间光照环境下辨识度很高，触发状态一目了然，排查故障的时候能快速判断传感器是否正常工作。
