雅马哈摩托车发动机配套摇臂结构件

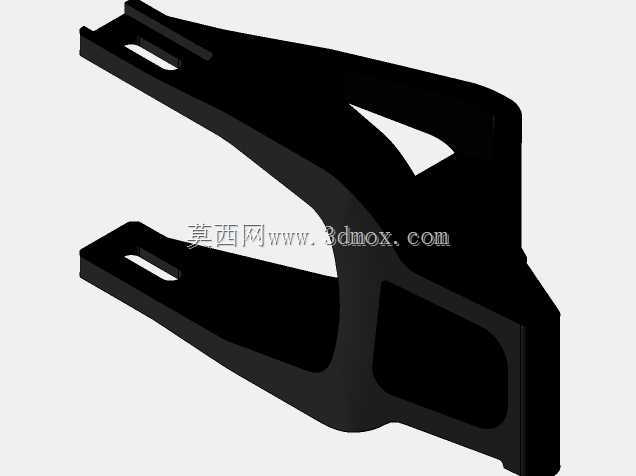

　　这款摇臂构件主要应用于小排量骑跨式摩托车的配气传动系统中，安装在发动机缸头腔室内部，作为凸轮轴与气门之间的动力传递中间件，承担着将凸轮轴的旋转轮廓运动转化为气门杆的直线往复动作的核心作用，直接决定发动机进排气门的开闭时序与升程精度，是影响发动机动力输出平顺性、燃油燃烧效率以及运转噪音水平的关键受力构件。从结构设计来看，整体采用了变截面的异形悬臂梁构型，两个平行布置的叉形臂端分别设置有长圆形安装调节槽，槽孔的长度方向预留了足够的气门间隙调整行程，装配时可以通过调整摇臂在摇臂轴上的相对位置，配合气门螺钉精准设定冷态下的气门间隙，抵消发动机工作时金属构件热膨胀带来的尺寸变化，避免气门关闭不严或者间隙过大导致的敲击异响。

　　构件中部的过渡区域采用了大圆弧过渡的筋板加强结构，在保证整体结构刚度的前提下尽可能去除了非受力区域的冗余材料，既降低了构件自身的往复运动惯量，减少凸轮轴驱动的功率损耗，也避免了应力集中导致的疲劳断裂风险，毕竟发动机运转时摇臂需要承受每分钟数千次的周期性冲击载荷，长期工作在高温润滑油雾的环境中，结构的抗疲劳性能直接决定构件的使用寿命。从安装边界来看，两个叉臂的开档尺寸严格匹配对应排量发动机的双气门中心距，臂端的圆弧接触面经过了仿形设计，工作时与凸轮轴桃尖、气门杆尾端的接触区域始终保持均匀的面接触状态，避免局部接触应力过大导致的异常磨损，构件的整体厚度、安装孔的中心距都与缸头内部的安装空间完全适配，装配后不会与缸头内壁、

　　气门弹簧等周边构件发生运动干涉。在实际的发动机台架测试场景中，这类摇臂需要经过上万小时的耐久循环测试，验证不同转速、不同负荷工况下的磨损量与形位公差变化，设计时特意将受力较大的接触区域做了局部加厚处理，同时通过拓扑优化让材料分布完全匹配工作时的应力流走向，让每一处材料都能发挥对应的承载作用，没有多余的结构累赘。不同于通用工业设备的传动构件，摩托车发动机内部的摇臂对重量控制的要求极为严苛，过重的摇臂会导致气门弹簧的负荷增大，拉高发动机的最高转速限制，直接影响车辆的动力响应速度，因此这款构件在结构设计时反复迭代了壁厚参数，在满足强度刚度要求的前提下将重量控制到了最低水平，臂身上开设的三角形减重孔并非随意设置，

　　孔的边缘都做了翻边或者圆弧过渡处理，避免开孔位置成为应力集中的薄弱点，同时减重孔的位置也避开了主要的受力传力路径，不会对整体结构强度造成负面影响。在装配工艺层面，这款摇臂的安装基准面与摇臂轴的配合孔做了严格的同轴度公差要求，装配后摇臂能够在摇臂轴上灵活转动无卡滞，同时轴向窜动量控制在合理范围内，避免工作过程中出现偏磨导致的气门间隙异常变化。对于三维建模从业者来说，这类构件的建模难点在于异形曲面的顺滑过渡以及安装槽、减重孔等特征的位置精度把控，建模时需要优先确定摇臂的旋转中心、两个臂端的接触点位置这些核心设计基准，再通过筋板特征连接各个功能区域，最后做圆角过渡与减重处理，才能还原构件真实的受力结构与装配特性，避免出现建模特征与实际加工、装配要求脱节的问题。
