铝型材康耐视相机支撑输送机架设计

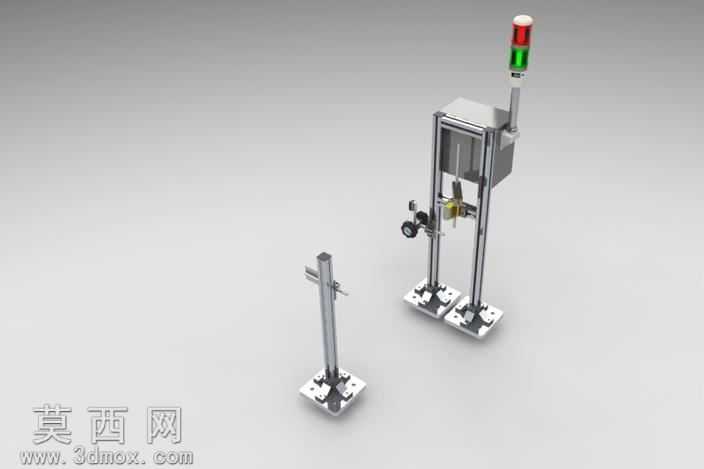

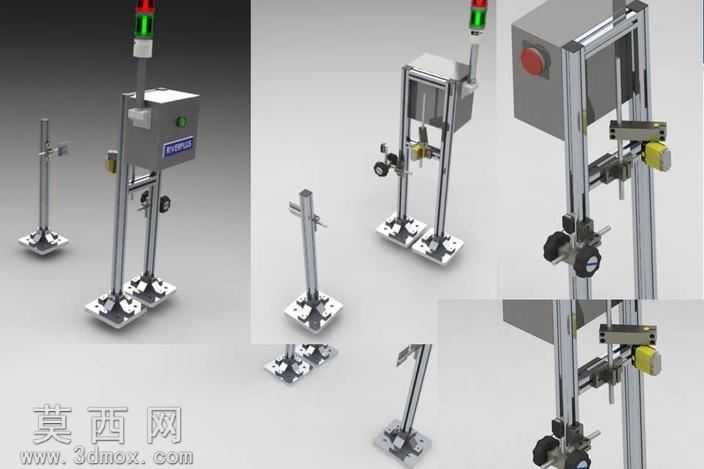

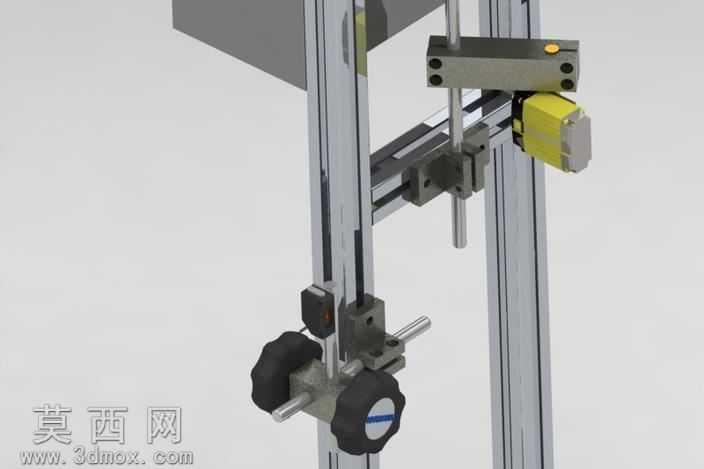

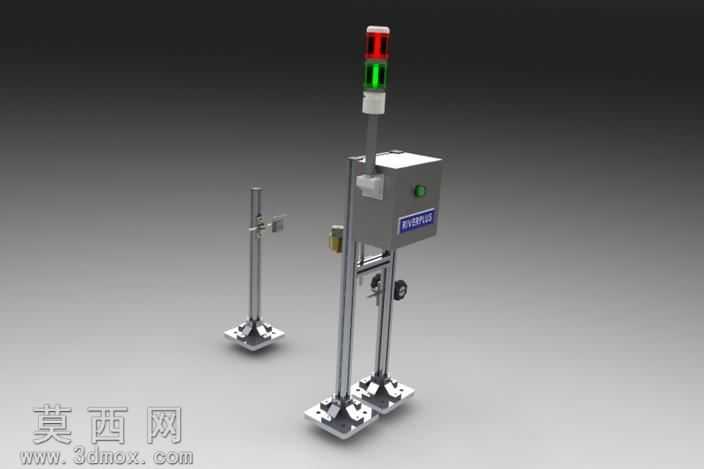

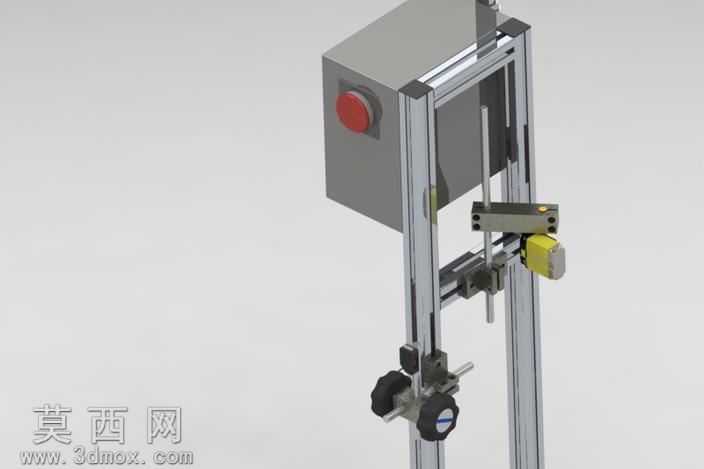

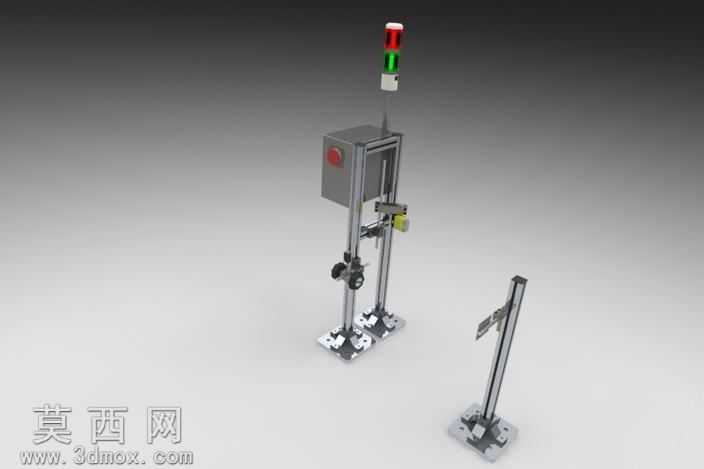

本作品为工业视觉检测场景配套的铝型材相机支撑输送机构三维模型，采用SolidWorks完成全参数化建模，所有零件均按实际工业生产尺寸1:1还原，可直接用于工程出图与生产加工参考。建模过程中优先采用铝型材标准件库调用与自定义零件结合的方式，主体支撑框架选用工业常用40系列铝型材搭建，通过标准角码、T型螺栓完成框架拼接，模型完整还原了铝型材端面安装孔、槽道内T型螺母的装配细节，所有紧固件均按实际装配关系添加配合约束，可实现完整的机构运动模拟。模型包含多组可调式相机安装支架，支架采用竖向铝型材搭配可滑动安装座设计，安装座预留康耐视工业相机的标准安装孔位，可实现相机高度、前后倾角、水平位置的多维度调节，适配不同检测高度、不同视野范围的视觉检测需求；支架顶部集成三色警示灯安装位，侧面预留控制箱安装空间，控制箱模型还原了按钮、指示灯、品牌标识的细节，箱体采用钣金折弯工艺的建模逻辑，还原了钣金折弯圆角、安装翻边、散热孔的结构特征。渲染阶段采用工业金属材质体系，铝型材部分赋予磨砂银阳极氧化材质，还原工业铝型材的哑光金属质感，紧固件采用镀锌亮面金属材质，控制箱采用哑光灰喷塑材质，警示灯分别赋予红、绿、黄半透明PC材质，底座采用铸铁发黑材质，通过环境光遮蔽、全局光照渲染，清晰呈现各部件的装配层次与材质差异。设计思路围绕流水线视觉检测工位的实际需求展开，采用模块化设计思路，支撑脚采用带定位孔的方形法兰底座，可直接固定在输送线侧边或地面，单立柱、双立柱两种支架形式可适配不同宽度的输送线场景，所有可调部位均设置手拧锁紧结构，无需额外工具即可完成相机位置调整，整体结构兼顾安装便捷性、调节灵活性与结构稳定性，可直接集成到各类皮带输送线、滚筒输送线的视觉检测工位中，为工业视觉检测系统提供稳定可靠的相机安装支撑方案。
