XT90大电流接插件三维结构设计

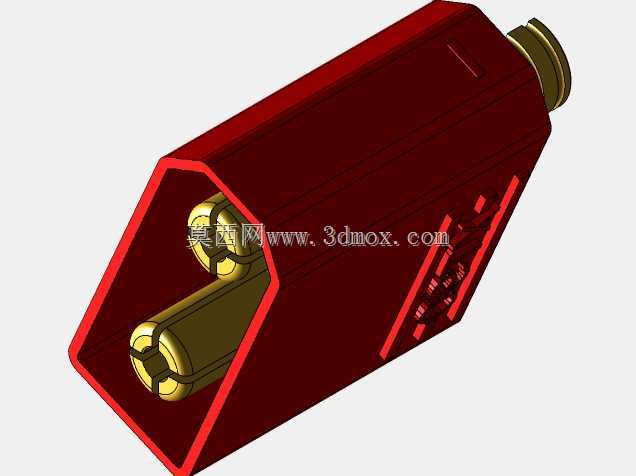

　　在航模动力系统、大功率储能设备、电动特种车辆这类需要承载持续大电流传输的场景里，接插件的接触可靠性、防呆设计、插拔手感直接决定了整套供电链路的稳定性，XT90接插件正是为这类高负载供电连接场景开发的专用连接部件。从结构设计逻辑来看，这款接插件采用公母头对插的结构形式，图中展示的母头端采用红色阻燃绝缘外壳，外壳内部设置两个独立的镀金接触端子腔，端子采用鼓簧式接触结构，能在插合后与公头插针形成多面贴合的导电通路，有效降低接触电阻，避免大电流通过时出现局部过热的问题。外壳的外形采用带切角的类矩形截面设计，切角结构并非单纯的造型处理，而是核心的防呆设计，能从物理层面杜绝公母头反插的可能，避免极性接反烧毁后端用电设备；

　　外壳侧壁设置的内凹防滑筋，既可以在插拔时提供足够的手部摩擦力，也能在接插件与设备面板安装时起到限位作用，防止接插件在安装孔内发生周向转动。从安装边界来看，这款接插件的母头端整体长度控制在合理范围内，插合方向的总长度不会占用过多设备内部的布线空间，尾部的出线端采用阶梯式收口结构，适配不同线径的大电流硅胶线焊接，焊接完成后可以通过热缩管或者尾部护线套实现出线端的应力释放，避免线材弯折时焊点直接受力出现脱焊断裂的问题。接触端子的设计上，采用黄铜基体加表面镀金的处理方式，黄铜基体保证了端子的结构强度，多次插拔后不会出现端子变形松脱的问题，镀金层则可以避免端子长期暴露在空气中出现氧化锈蚀，长期使用后依然能保持稳定的低接触电阻，

　　适配持续数十安培甚至短时上百安培的电流传输需求。绝缘外壳选用的是耐高温、阻燃的工程塑料材质，在端子出现异常发热时，外壳不会出现融化变形或者引燃的情况，提升大电流场景下的使用安全性；外壳的插合端面设置有适配公头外壳的嵌套止口，公母头插合到位后，两端的绝缘外壳会形成重叠的防护结构，避免手指误触到带电的金属端子，同时也能阻挡日常使用中的灰尘、飞溅的水滴进入接触腔内部，降低接触不良的发生概率。在实际选型使用时，需要注意接插件的焊接端要与线材的线径匹配，焊接时要控制焊接温度与时间，避免高温传导到端子的接触区域，导致鼓簧结构退火失去弹性；安装在设备面板上时，要预留足够的插拔操作空间，保证手部可以捏住外壳防滑区域完成插拔动作，

　　不要通过拉扯线材的方式拔下接插件，避免线材与端子的连接部位出现松脱。这款接插件的结构设计充分考虑了大电流传输场景下的各类失效风险，从防呆、接触可靠性、防护性能、操作手感多个维度做了针对性的结构优化，是大功率供电连接场景下应用非常广泛的连接部件，其三维结构完整还原了外壳的筋位、端子的接触结构、安装限位特征，可以直接用于设备布线的干涉检查、接插件安装位的结构设计，也可以作为同类大电流接插件开发的结构参考。
