带扭转弹簧的塑料晾衣夹结构设计

　　日常晾晒场景里，这类带扭转弹簧的塑料衣夹是最常见的夹持类小五金，不管是家庭阳台晾晒衣物、袜品、小件织物，还是小型作坊晾晒面料样片、印刷半成品，都能见到它的身影。和全金属衣夹相比，塑料主体的衣夹重量更轻，不会在轻薄面料上压出明显夹痕，接触衣物的夹面做了加宽的防滑纹理设计，哪怕是光滑的丝绸、化纤面料，夹持后也不容易被风刮落，同时塑料材质本身耐水耐日常锈蚀，长期在阳台高湿度环境下使用也不会像铁质夹那样出现锈迹污染衣物的问题。

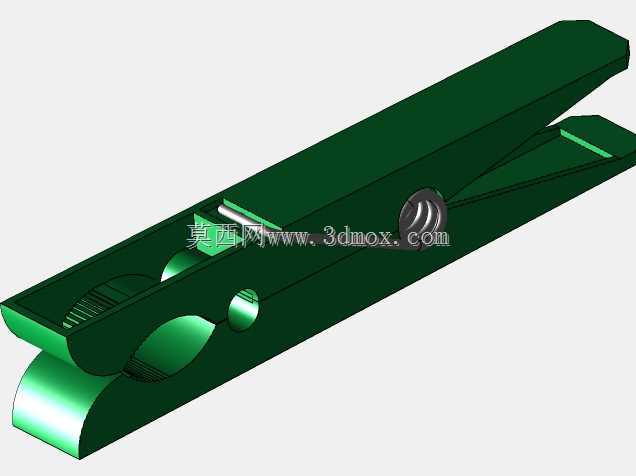

　　从结构设计逻辑来看，整个衣夹分为上下两个对称的塑料夹臂、中间的铰接销轴、以及提供夹持力的扭转弹簧三个核心部分。两个夹臂采用完全对称的注塑成型结构，生产时只需要一套模具就能完成两个夹臂的注塑加工，能有效降低模具开制成本和生产装配的复杂度，夹臂的手持按压区域做了内凹的弧度处理，贴合手指按压的曲面轮廓，日常开合使用时不需要施加太大的按压力就能张开夹口，哪怕是长时间连续使用也不会出现硌手的问题。夹臂的夹持端做了内凹的圆弧过渡，和被夹持的圆形晾衣杆、晾衣绳外形能够更好贴合，夹持时接触面积更大，夹持稳定性更强，不会因为衣物自重拉扯就沿着杆体滑动脱落。

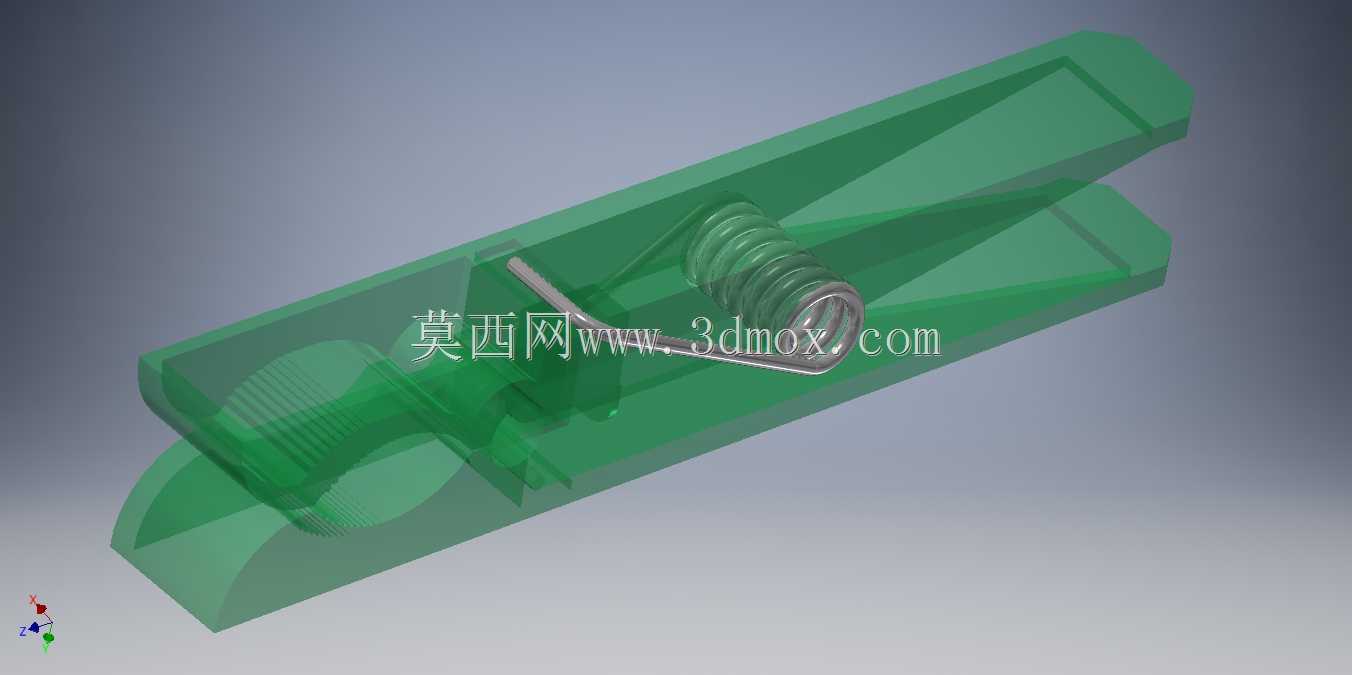

　　中间的扭转弹簧是整个衣夹的核心施力部件，弹簧的两个伸出端分别抵靠在上下两个夹臂的内侧限位槽内，铰接销轴穿过夹臂的铰接孔和弹簧的中心圈，把三个部件串联成一个完整的杠杆结构。当使用者按压夹臂尾端时，杠杆结构带动夹头端张开，扭转弹簧被施加预紧扭矩，松开按压端后，弹簧的回弹力会驱动两个夹臂的夹持端紧密闭合，产生持续的夹持力。设计时需要重点核算弹簧的预紧扭矩，扭矩过小会导致夹持力不足，风一吹衣物就脱落；扭矩过大则会导致开合需要的按压力太高，日常使用手感偏硬，同时长期大应力状态下弹簧也更容易出现疲劳失效，缩短衣夹的整体使用寿命。

　　从安装和使用边界来看，这类衣夹属于无额外安装需求的手持日用五金，整体长度控制在80mm左右，夹臂最大张开角度约30度，最大可夹持的总厚度在15mm以内，既可以夹持单层的薄衣物，也能夹持折叠后的厚毛巾、牛仔面料等较厚织物。夹臂的塑料材质一般选用韧性较好的PP或者ABS材料，能够承受日常开合过程中的反复弯折应力，不会出现夹臂断裂的问题，铰接位置的销轴和弹簧接触区域做了局部加厚处理，避免长期开合磨损导致铰接孔变大、夹臂出现松旷晃动的问题。夹体内侧的弹簧安装槽做了全包覆的限位设计，弹簧在长期使用过程中不会从槽内脱出，也不会因为弹簧移位导致夹臂开合卡滞。

　　在实际建模过程中，需要重点关注几个配合尺寸的公差控制：铰接孔和销轴的配合间隙要控制在0.1mm以内，间隙过大会导致夹臂晃动，间隙过小则会让开合动作卡滞不够顺畅；弹簧的中心圈内径要比销轴直径大0.2mm左右，保证弹簧在扭转过程中不会和销轴产生过大的摩擦阻力；两个夹臂的夹持面闭合时要保证完全贴合，不能出现局部缝隙，否则会导致夹持力分布不均，局部位置压合力不足。另外夹臂外边缘全部做了R1以上的圆角处理，没有尖锐的棱角，日常使用时不会划伤手部或者勾刮衣物纤维，兼顾了使用安全性和对织物的保护性。这类结构除了用于晾晒衣夹之外，调整夹臂尺寸和弹簧参数之后，也可以衍生用于文件夹持、零食袋封口、小型工件临时固定等多个场景，结构通用性很强。
