AM8 BLV设备配套PSU电源防护外壳结构

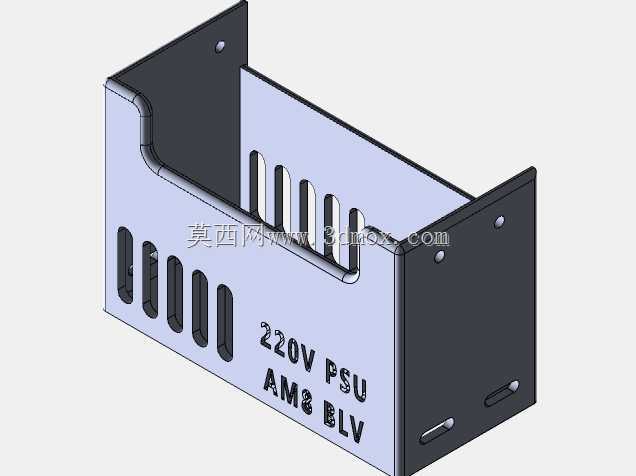

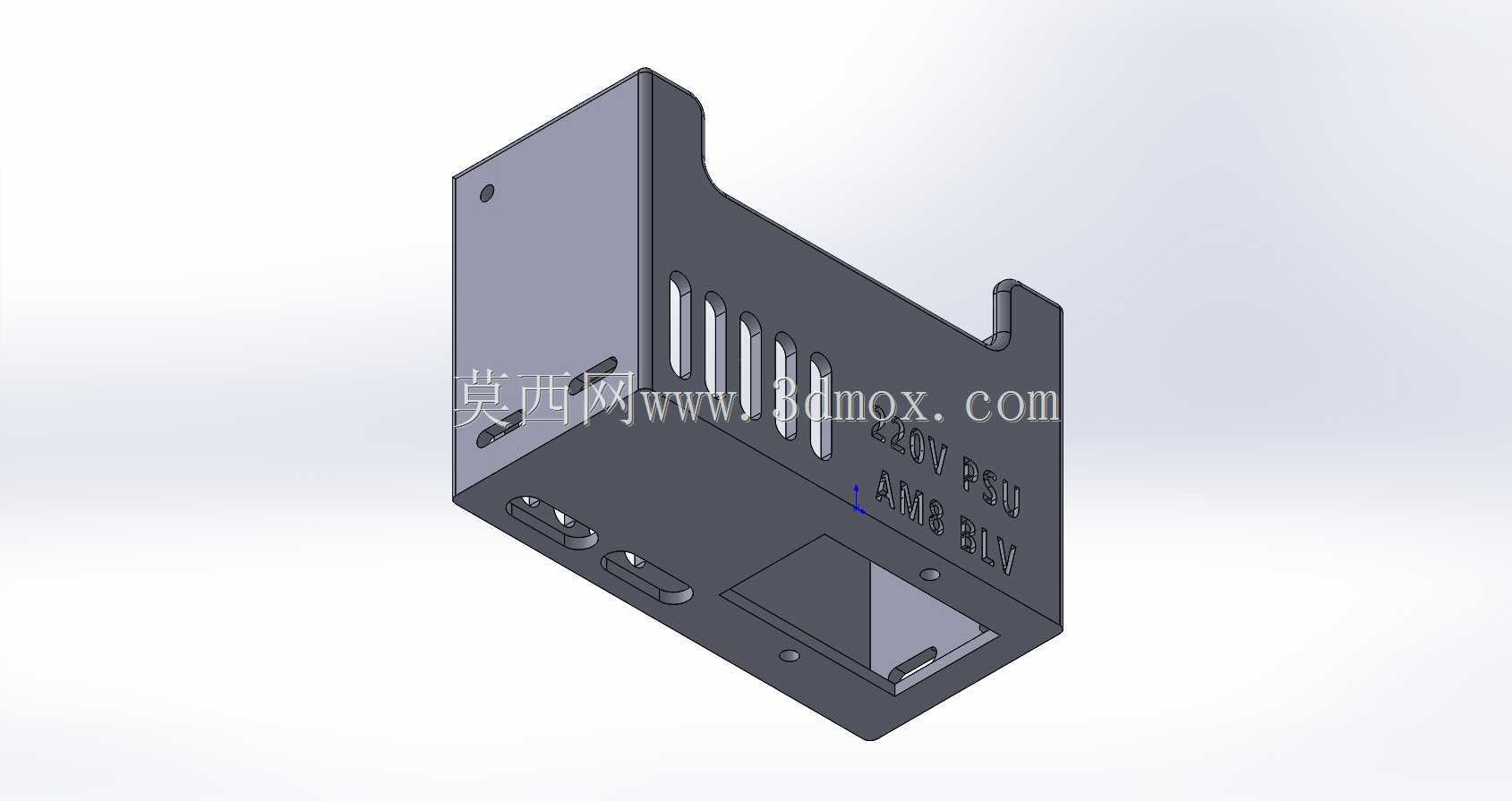

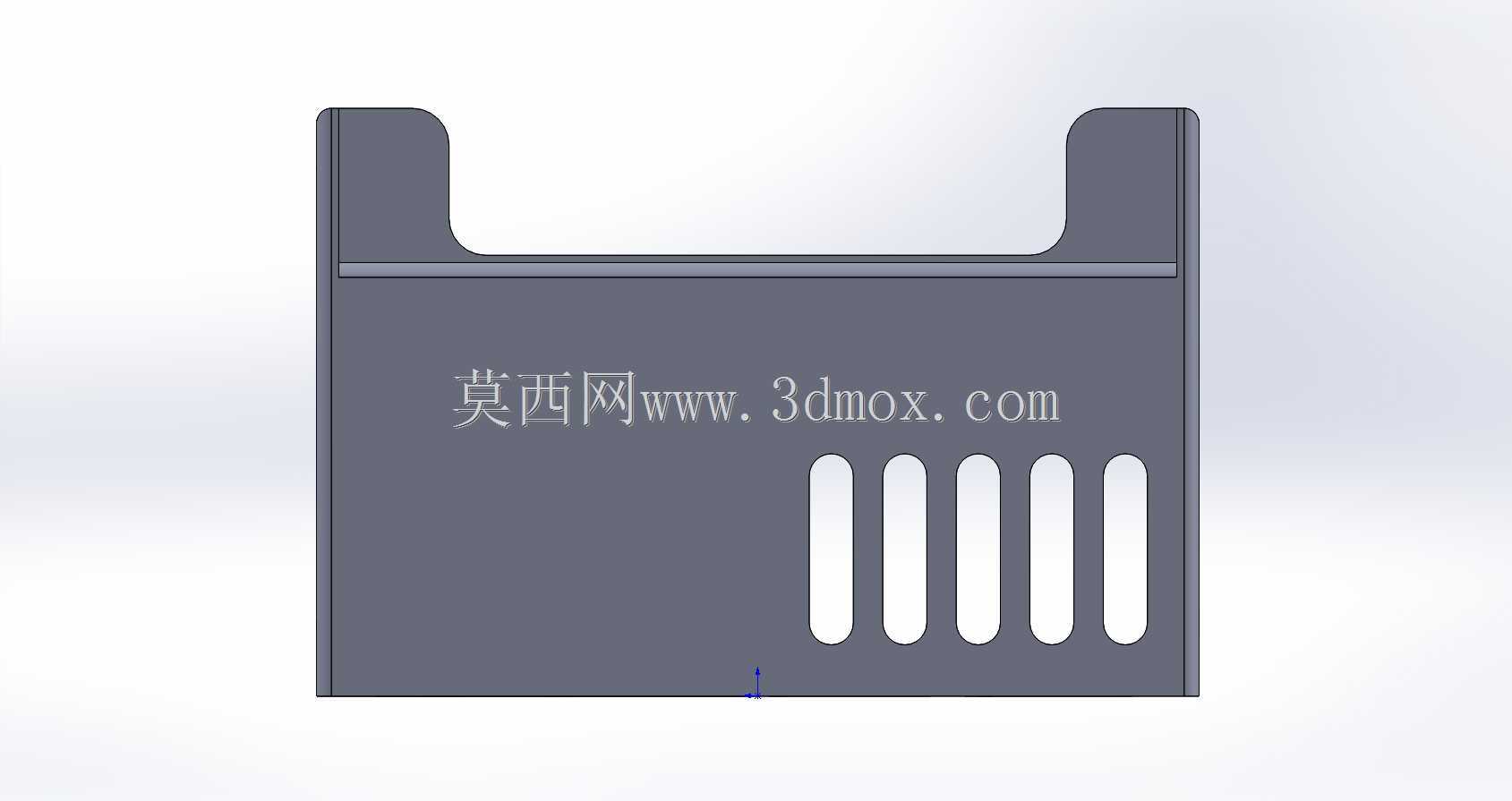

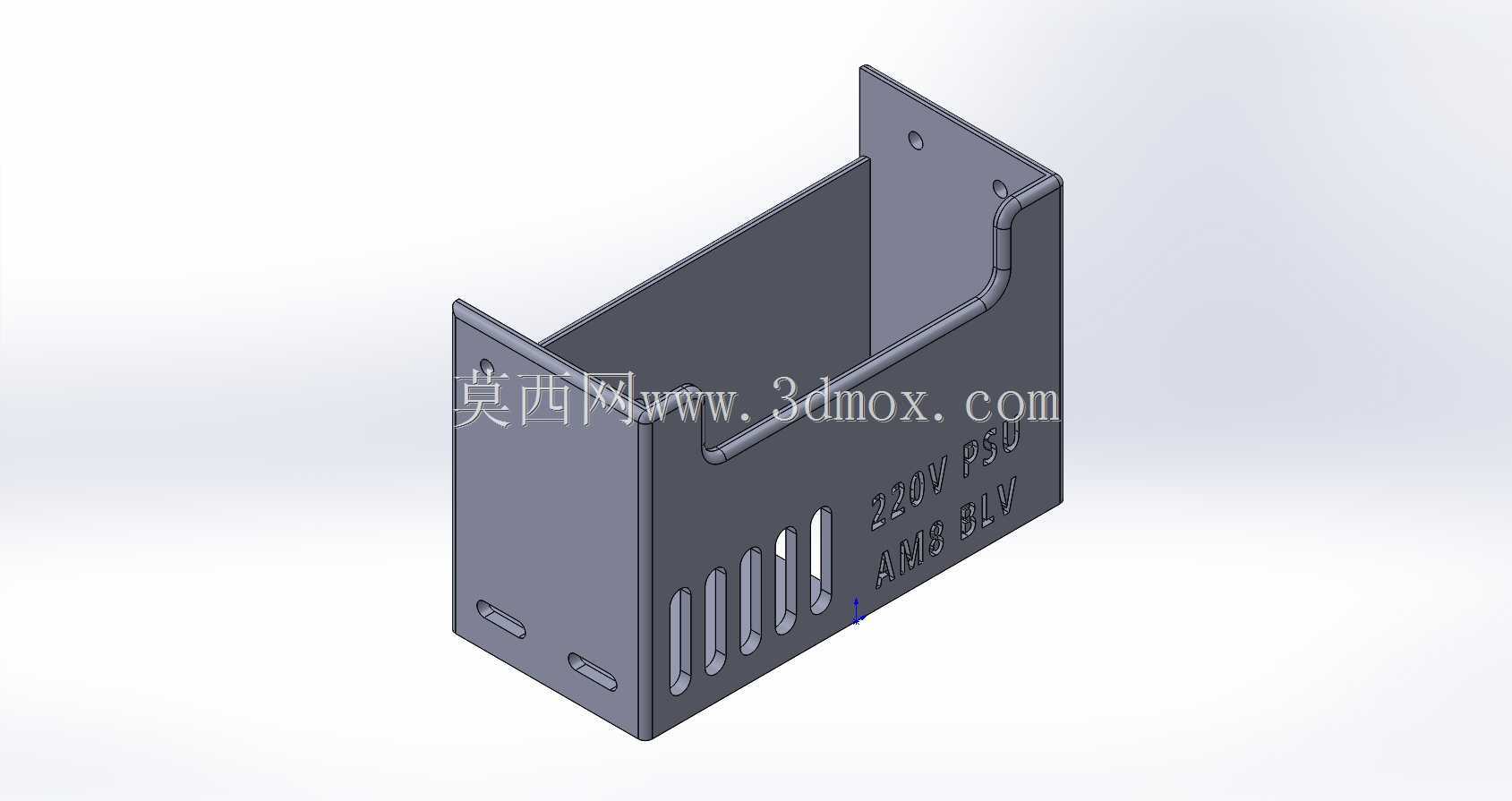

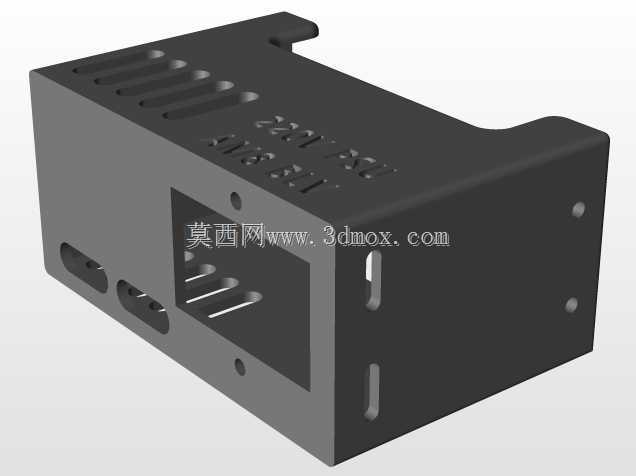

　　这款壳体是专门适配AM8 BLV架构设备的220V开关电源安装防护结构，主要面向桌面级数控加工、3D成型类DIY及小型工业设备的电源集成场景，解决裸装电源在设备运行中易受切削碎屑、冷却液飞溅、线材拉扯导致的短路、绝缘破损问题，同时兼顾设备内部走线的规整性与安装维护的便捷性。从实际装机的边界约束来看，壳体整体采用弯折钣金结构成型，主体腔体尺寸完全匹配S-480-12规格开关电源的外形轮廓，预留的电源本体安装间隙控制在0.8-1.2mm区间，既保证电源装入时不会出现卡滞，也能避免设备运行过程中电源与壳体间产生共振异响。壳体侧壁的多组长条散热槽采用等距排布设计，槽宽2.5mm，槽间筋位宽度4mm，在保证结构刚性的前提下，

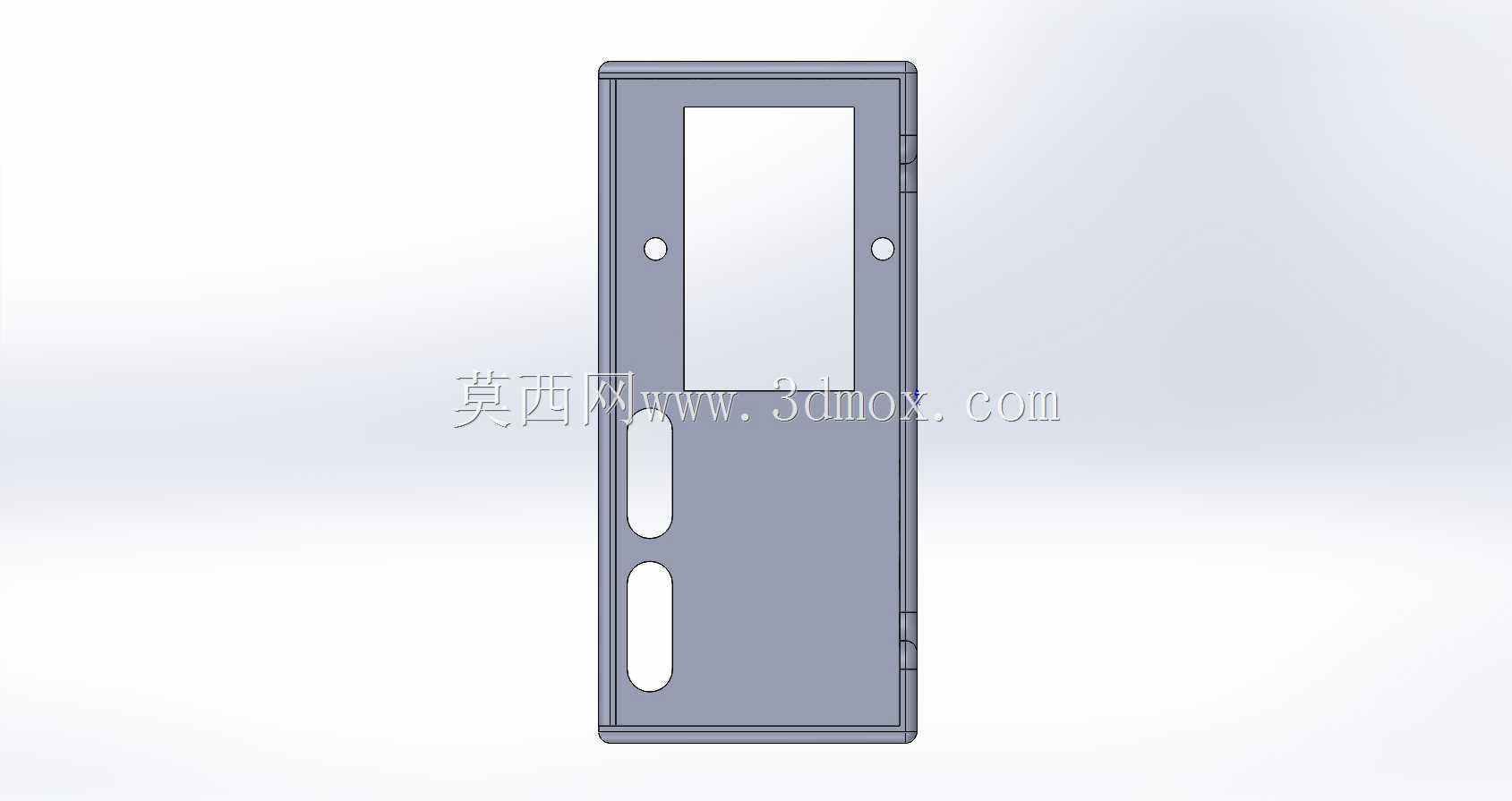

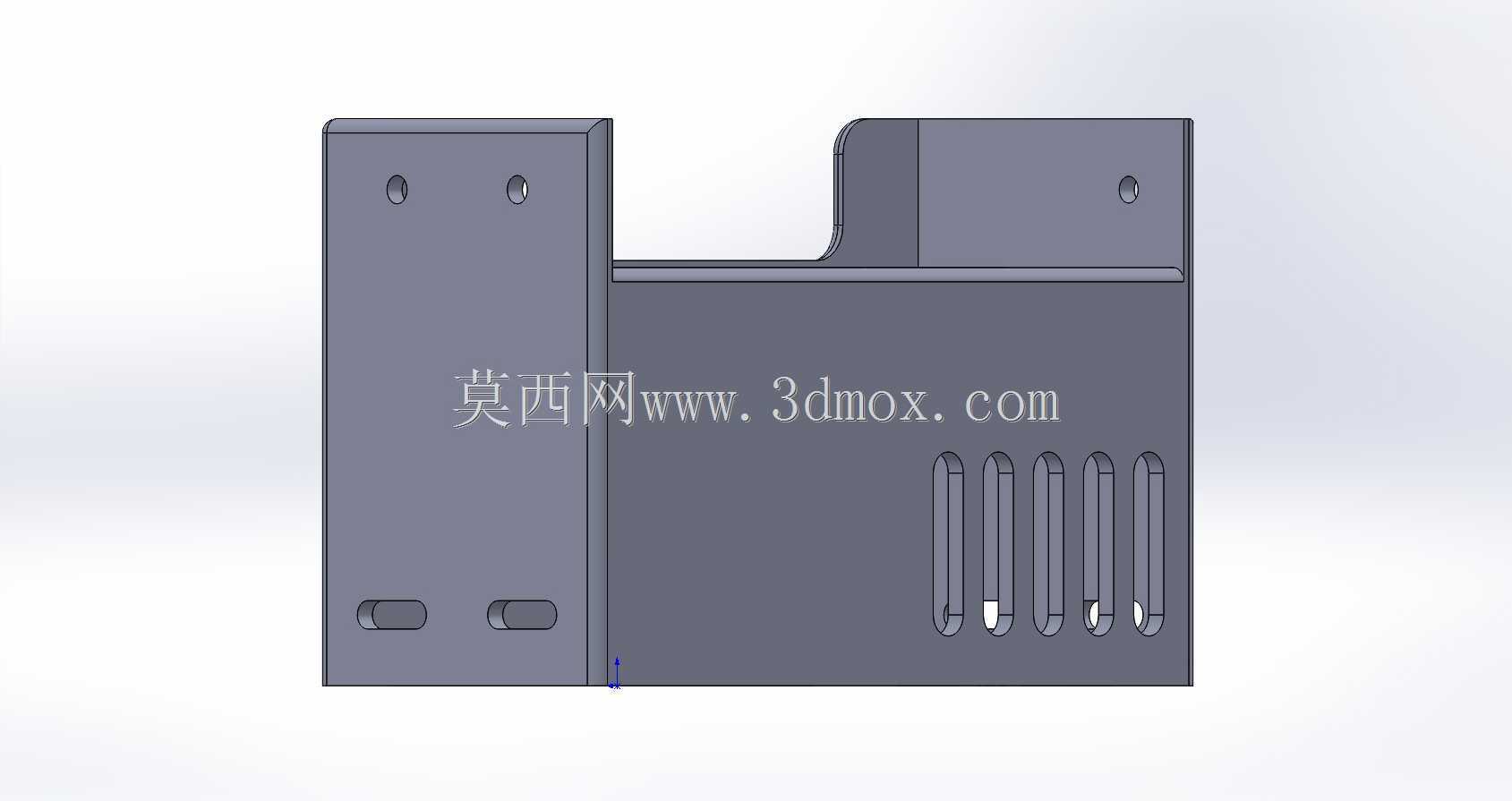

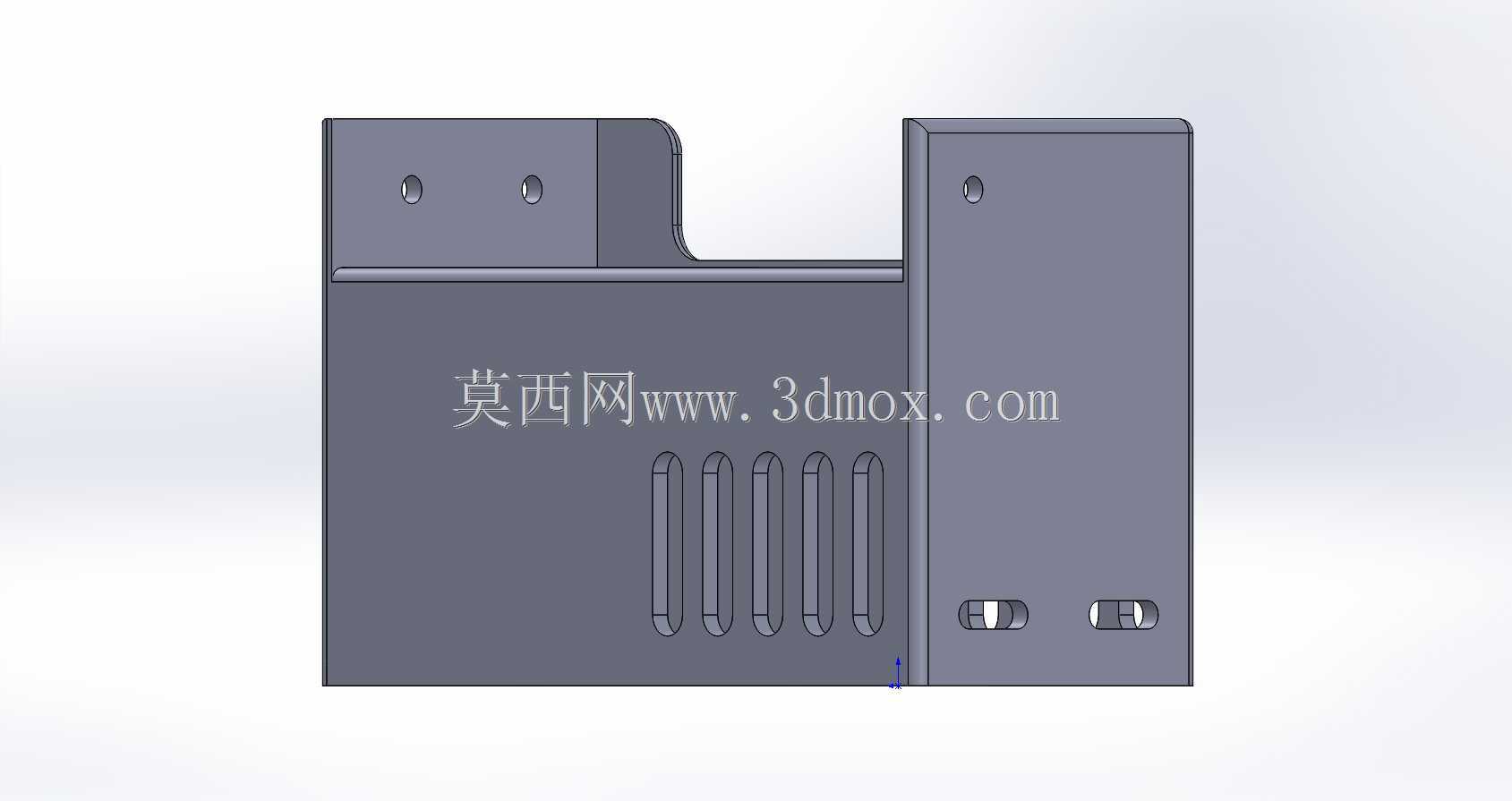

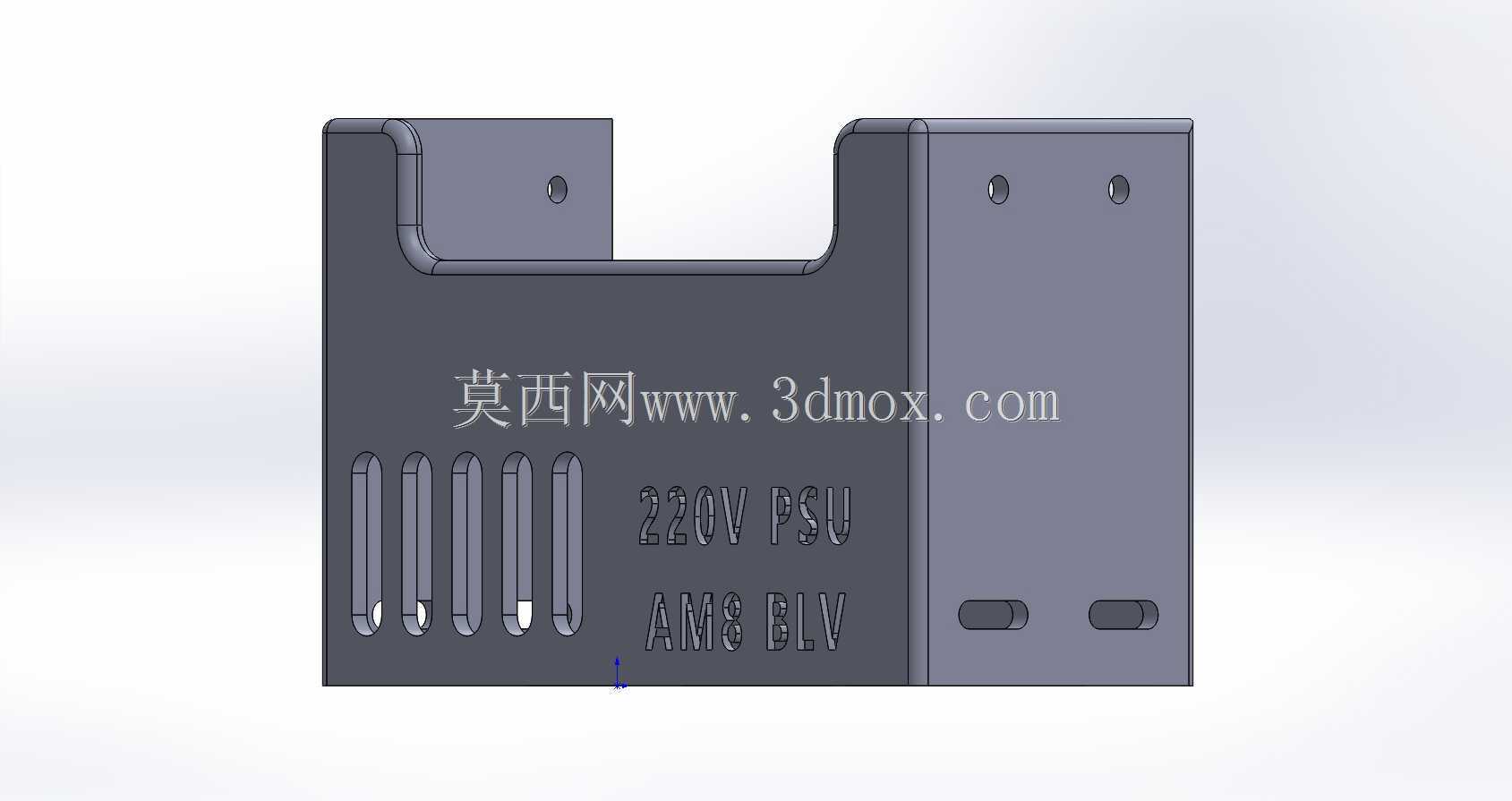

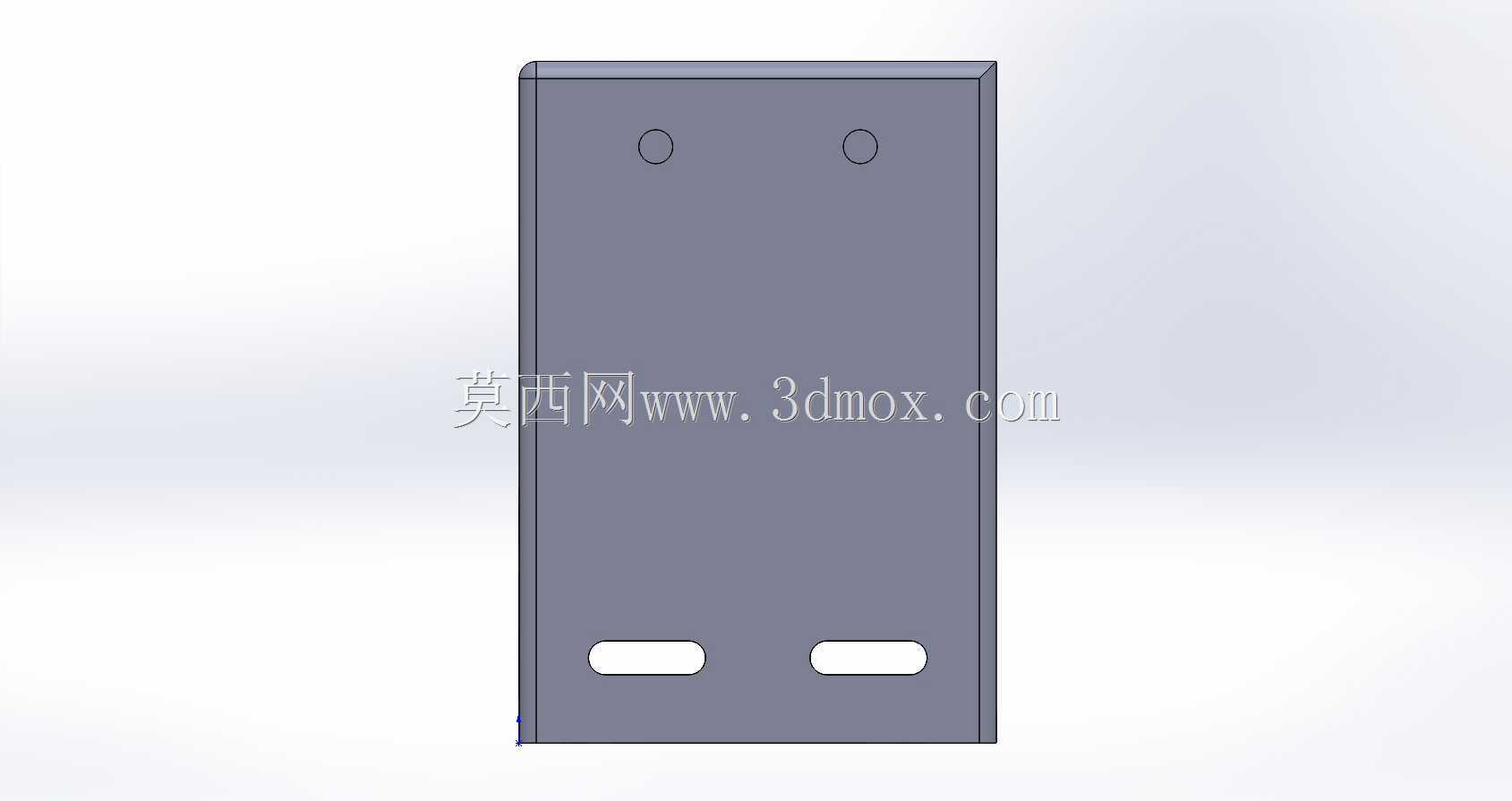

　　最大化满足电源满载运行时的自然对流散热需求，避免热量在壳体内积聚导致电源过热降额。壳体上部的U型避让缺口是针对设备内部Z轴传动组件的运动边界专门设计的，缺口的圆弧过渡弯折处做了R3的圆角处理，既消除钣金加工后的锐边割线风险，也能在安装时避开Z轴丝杆的固定座与同步带的运动路径，不会对设备原有传动结构的运动行程产生干涉。壳体右侧的安装立面设置了两组固定孔位，孔位中心距与AM8 BLV设备框架的铝型材安装槽间距完全匹配，可直接通过M5T型螺母将壳体整体固定在设备框架的后侧立面上，安装后电源的输入输出接口朝向设备内侧走线槽方向，方便强电输入线与低压输出线的分别排布，避免强弱电线材交叉干扰。

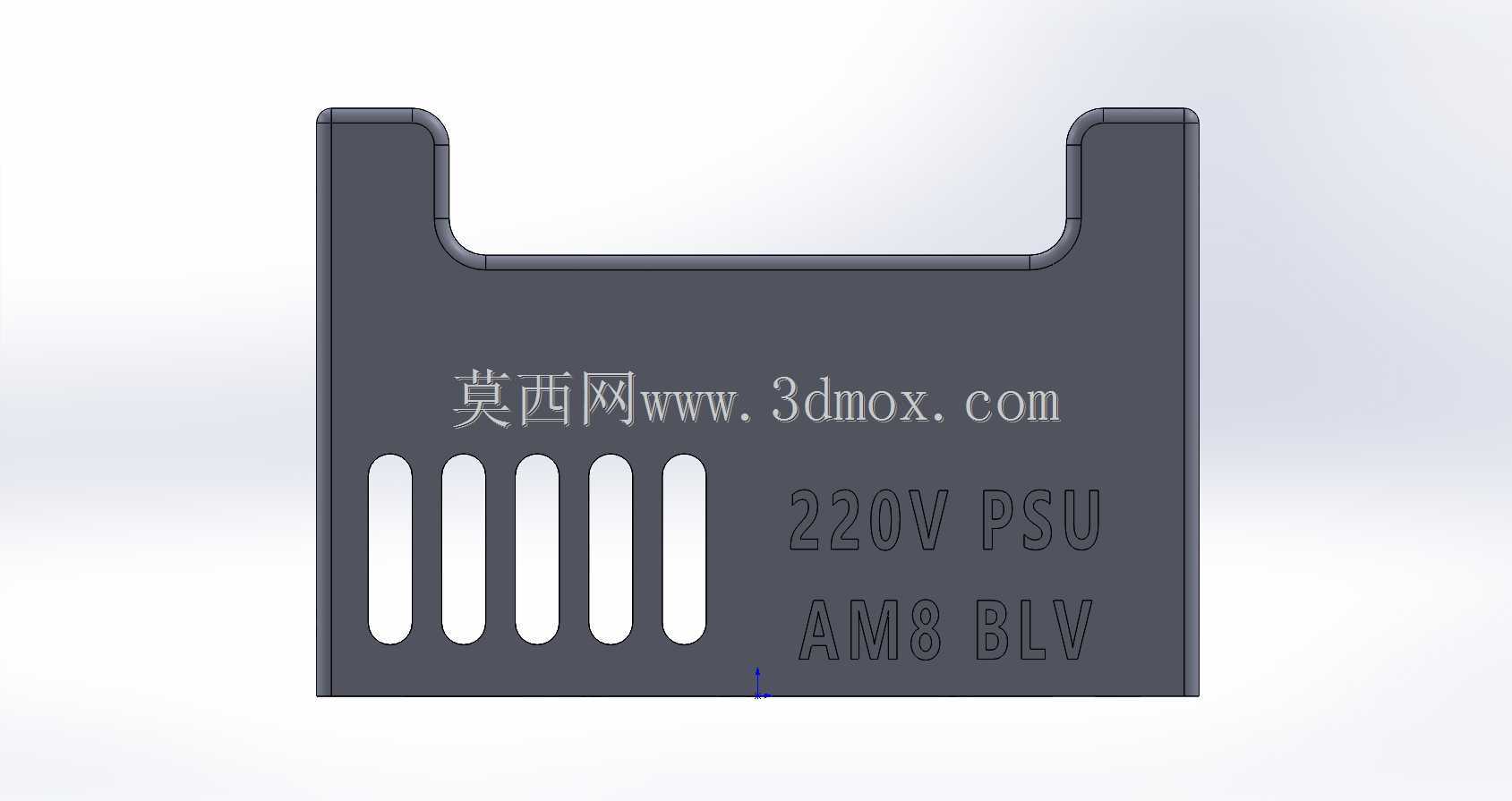

　　壳体正面下部预留的两个小型腰型孔是电源状态指示灯的观察位，腰型孔的尺寸刚好覆盖电源自带的电源指示灯与故障指示灯位置，无需拆开壳体就能直接观察电源的运行状态，日常巡检时不用拆解设备外罩就能快速判断电源工作是否正常。壳体表面的压印标识直接标注了电源规格与适配设备型号，装机后不会因为长期积灰、油污覆盖导致标识模糊，后期维护更换配件时能快速识别对应电源参数，避免错配不同功率规格的电源导致设备运行故障。从结构设计的工艺性角度考虑，整个壳体采用单块钣金板材弯折成型，仅在弯折拼接处设置了一处焊接点位，加工时无需复杂的冲压模具，通过数控折弯、激光切孔就能完成主体加工，小批量制作时成本可控，批量生产时也能保证尺寸一致性。

　　壳体的所有外露边缘都做了压边处理，没有裸露的钣金锐边，安装操作时不会划伤操作人员的手部，也不会割破线材的绝缘层。在实际装机测试中，这款壳体安装后电源满载运行两小时的壳体表面温度比裸装时仅高3℃，完全在电源的安全工作温度范围内，同时设备运行时的切削碎屑、少量冷却液飞溅都被壳体阻挡，不会直接接触电源的PCB板与接线端子，大幅降低了电源因为异物侵入导致的故障概率。壳体的安装结构设计也考虑了后期维护的需求，松开固定的两颗M5螺丝就能将壳体连同电源一起从框架上取下，拆开壳体侧边的固定螺丝就能直接更换电源，不用大范围拆解设备的其他结构，维护操作的效率比传统的扎带固定、双面胶固定方式提升很多。针对设备内部的走线需求，壳体的进线位置预留了足够的线材弯曲空间，电源的输入线可以顺着壳体侧壁的走线槽排布到设备的总开关位置，输出线可以直接连接到设备的主控板与热床、电机驱动模块，线材不会与设备内部的运动部件产生摩擦，长期运行也不会出现线材磨损的问题。
