HFE19-60闭锁式磁继电器结构设计

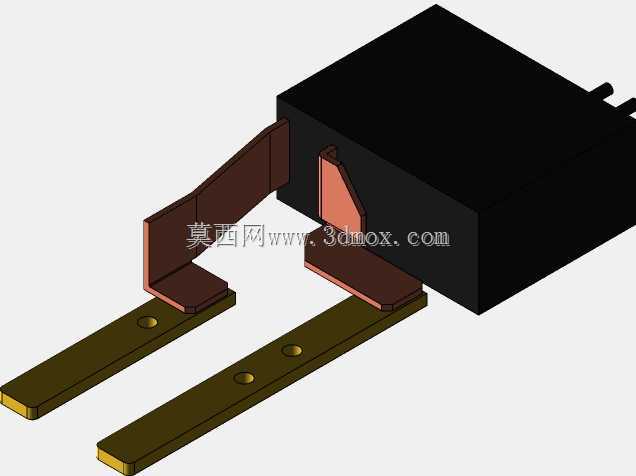

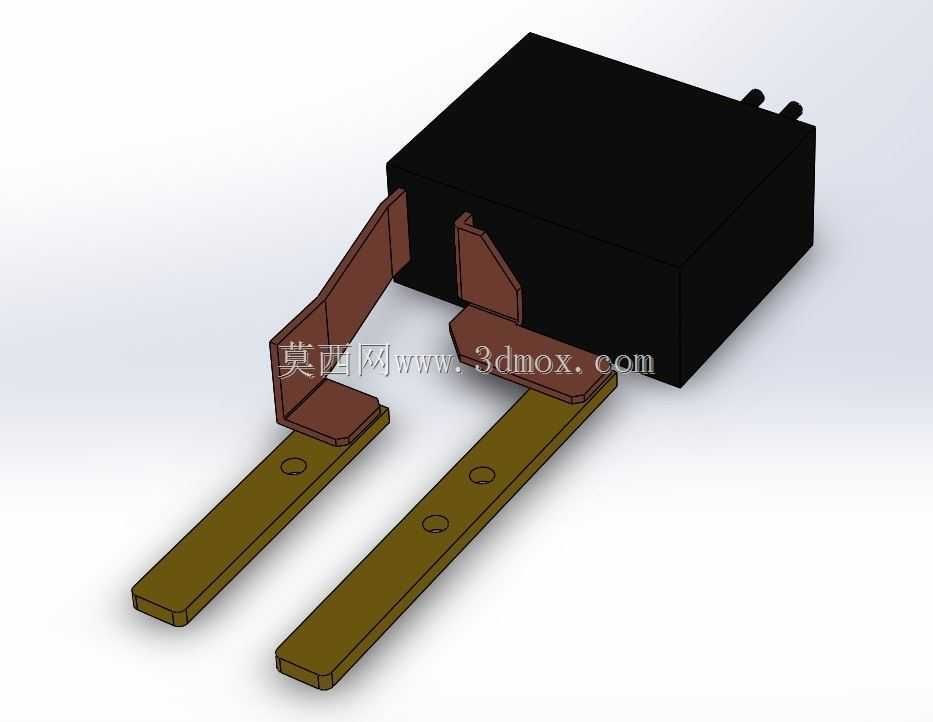

　　在低压配电、工业控制回路以及新能源储能系统的通断控制场景中，闭锁式磁继电器是承担小电流信号触发、大负载回路保持通断的核心执行器件，这类器件依靠永磁体提供保持力，无需线圈持续通电即可维持触点的闭合或断开状态，相比普通电磁继电器能大幅降低长期工作的线圈功耗，同时避免线圈长期通电带来的温升老化问题，在需要低功耗保持、高抗振动稳定性的工控场景中应用占比逐年提升。本次呈现的HFE19-60闭锁式磁继电器结构，在设计阶段首先围绕触点载流能力做了端子结构的适配，外露的两个长条形主接线端子采用平直延伸的铜质基材设计，端子表面预留了两个圆形安装孔位，可直接适配M4规格的紧固螺丝，安装时无需额外转接排就能直接连接60A额定载流的铜排或导线，

　　端子伸出主体的长度经过核算，既保证接线操作时螺丝紧固的操作空间，又不会因为伸出过长导致设备内部的电气安全距离不足，主体外壳采用黑色阻燃工程塑料注塑成型，外壳侧壁预留了卡扣安装位，可直接卡接在标准35mm电气安装导轨上，也能通过外壳背部的固定孔采用螺丝锁付的方式固定在设备内部的绝缘安装板上，适配不同柜体的安装需求。从功能结构来看，该继电器内部采用双稳态磁路设计，线圈仅在触点状态切换的瞬间通入脉冲电流即可完成通断动作，触点闭合后依靠内部永磁体的磁力保持接触压力，不会因为控制回路断电出现触点误释放的问题，触点接触部位采用银合金覆层设计，能降低接触电阻，减少长期带载工作时的触点温升，同时具备一定的抗电弧烧蚀能力，

　　适配直流负载场景下的分断需求。设计过程中对磁路间隙做了反复优化，既保证状态切换时的动作灵敏度，脉冲触发电压在额定值的70%即可可靠动作，又避免外部杂散磁场导致的状态误切换，外壳的接缝处采用凹凸止口结构，能达到IP40的防护等级，防止设备内部的金属碎屑、灰尘进入继电器内部造成触点短路或卡滞。在安装边界的核算上，该继电器主体的长宽高尺寸适配紧凑型低压柜的内部安装空间，主体侧面的辅助引出端子用于连接状态反馈信号，可将触点的实时通断状态传递给上位控制系统，方便运维人员远程判断回路工作状态，端子之间的电气间隙满足低压电器的安全规范要求，不同电位的带电部件之间爬电距离不小于8mm，适配AC400V及以下电压等级的控制回路使用。在实际选型应用中，

　　这类闭锁式磁继电器常被用在光伏汇流箱的回路投切、储能BMS系统的主回路预充控制、工业自动化生产线的电源保持回路中，相比普通接触器体积更小，保持功耗更低，相比普通信号继电器载流能力更强，能覆盖60A及以下的直流或交流负载通断需求，建模过程中还原了内部磁路与外部端子的装配关系，外壳的卡扣结构、端子的安装孔位都按照实际量产尺寸做了1:1还原，可直接用于电气柜的布局干涉检查、安装模拟以及接线工艺的验证，结构设计上充分考虑了批量生产的注塑工艺要求，外壳壁厚均匀，没有出现壁厚突变导致的注塑缩痕问题，端子与外壳的配合部位采用定位凸台结构，装配时可快速定位，减少生产过程中的装配偏差，保证产品批量生产时的一致性。
