机加工车间用多规格钻头收纳定位槽

　　在机加工车间的钻削工位、钳工装配工位以及数控刀具管理区域，钻头这类细长杆状刀具的收纳与快速取用一直是影响工位效率的细节问题，零散摆放的钻头不仅容易因滚动磕碰造成切削刃崩损，还会增加操作人员找取对应规格刀具的辅助时间，这款多规格钻头定位槽正是针对这类工位痛点设计的工位收纳器具。从实际使用场景来看，这类钻头槽可直接放置在钻床操作台侧边、钳工工作台的工具摆放区，或是集成到刀具柜的抽屉层内，替代传统的零散刀具盒，让不同直径规格的钻头都有独立的定位孔位，拿取时无需翻找，一眼就能定位到所需规格的刀具。

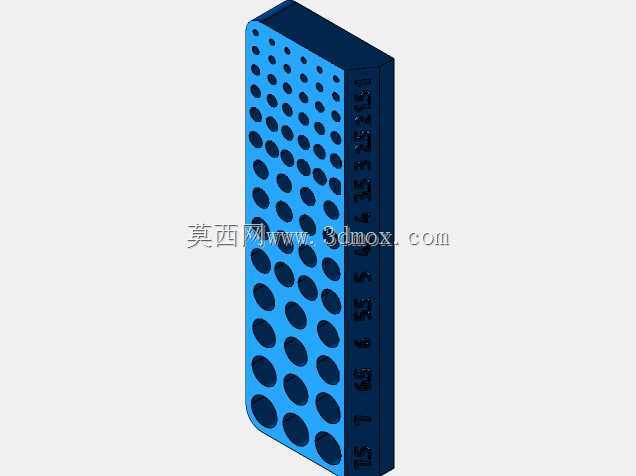

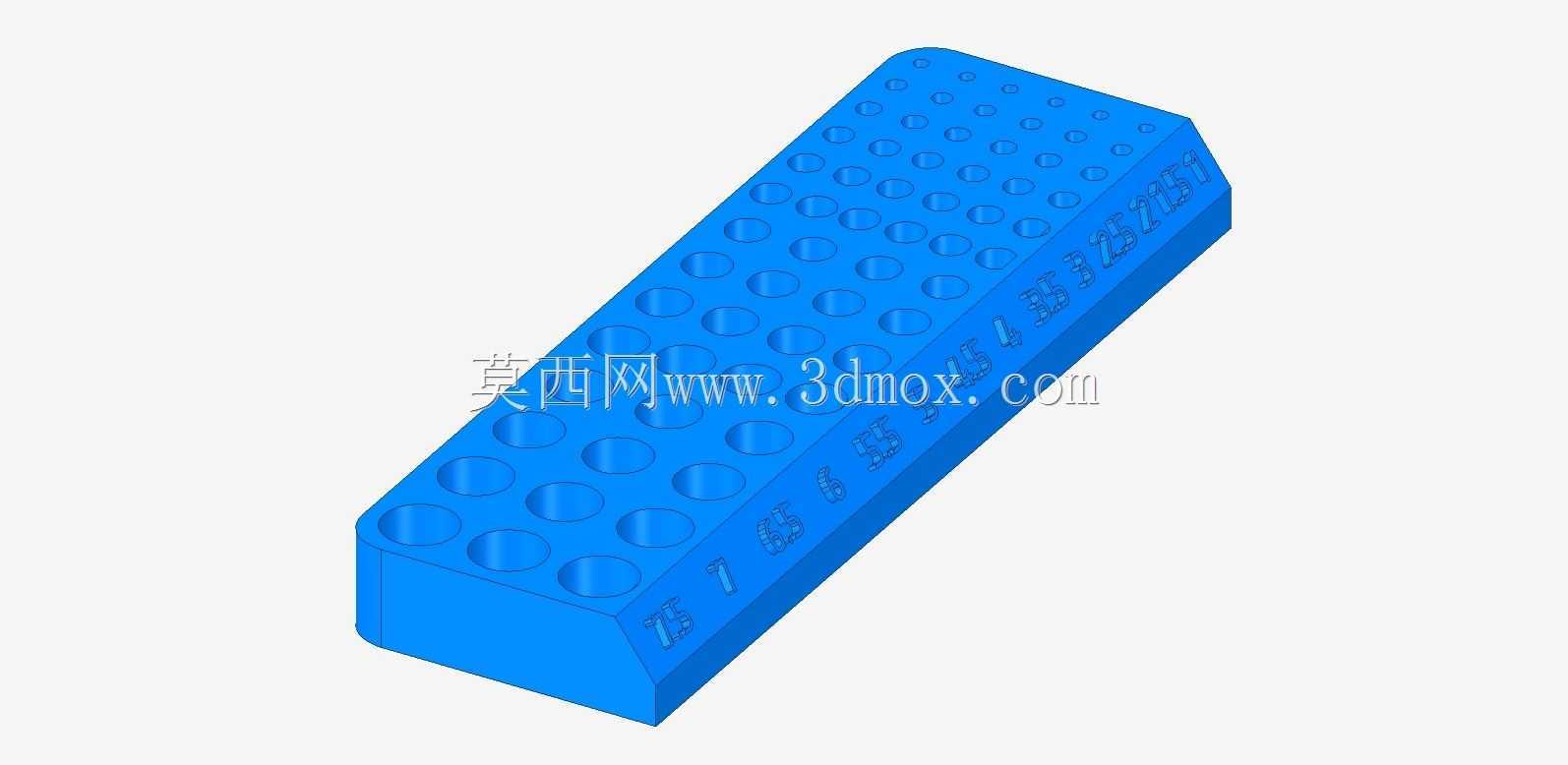

　　从功能特性上看，这款钻头槽采用长条形斜切端结构，整体为实心块体设计，顶面排布多组不同孔径的定位圆孔，孔位按照钻头直径规格从小到大依次排布，孔位侧边刻印对应直径数值，操作人员无需测量就能快速识别钻头规格。每个定位孔的深度经过匹配设计，既能保证钻头插入后不会因重心过高倾倒，又能让钻头的柄部完全没入孔内，切削刃部分悬空不与孔底接触，避免刀具刃口与槽体硬接触造成损伤。槽体一端的斜切设计并非造型装饰，而是考虑到操作人员拿取钻头时的手指操作空间，斜切面可以让手指更方便地捏住钻头的柄部位置，从孔位中垂直取出钻头，避免斜向抽拉时钻头切削刃刮蹭孔壁，同时斜切端也能作为槽体摆放时的方向标识，让操作人员快速区分规格排列的起始端。

　　在设计思路层面，这款钻头槽没有采用复杂的分体结构，整体为一体化成型设计，没有额外的活动部件，从根源上避免了工装使用过程中的零件松脱、损耗问题，适合车间多油污、多金属切屑的恶劣使用环境，日常清理时只需倒置槽体轻磕就能倒出落入孔位的切屑，维护成本极低。孔位的排布密度经过反复优化，在保证相邻孔位之间壁厚足够、不会因频繁插拔钻头造成孔口开裂的前提下，尽可能压缩了槽体的整体宽度，减少对工作台面的空间占用，适配多数小型工位的台面剩余空间。孔位的直径公差按照H7精度设计，既能保证不同柄部公差的直柄钻头都能顺畅插入，又不会因间隙过大导致钻头插入后歪斜，相邻孔位的中心距经过匹配，保证大直径钻头插入后，相邻孔位的钻头取出时不会发生杆部干涉。

　　从外形尺寸与安装边界来看，这款钻头槽的整体长度适配常规工作台的侧边摆放空间，宽度控制在单手握持可搬运的范围内，整体高度满足最长规格的短刃直柄钻头插入后，顶端露出高度方便手指捏取，槽体底面为全平面设计，无需额外的固定件即可直接平稳放置在平整的工作台面上，若需要固定在刀具柜抽屉内，也可通过底面粘贴防滑垫或是加装沉头螺丝的方式完成固定，不会与抽屉内的其他刀具收纳模块产生空间干涉。槽体的边角全部做了小圆角钝化处理，避免操作人员在拿取槽体或是插拔钻头时被尖锐边角划伤，符合车间工位器具的安全设计要求。

　　在实际生产应用中，这类钻头槽除了用于直柄麻花钻的收纳外，也可适配同直径规格的中心钻、铰刀等直柄孔加工刀具，拓展了工位器具的使用范围，相比传统的帆布刀具包、塑料刀具盒，这种硬质定位槽的抗挤压、抗磕碰性能更强，即使在车间周转搬运过程中，也能有效保护槽内的刀具不会因外力挤压产生弯曲变形。对于批量加工的生产工位而言，将常用规格的钻头统一插放在这类定位槽中，还能实现刀具的可视化管理，交接班时可以快速清点刀具数量与规格，减少刀具丢失、混用的管理问题。
