19V微型有刷直流驱动电机结构

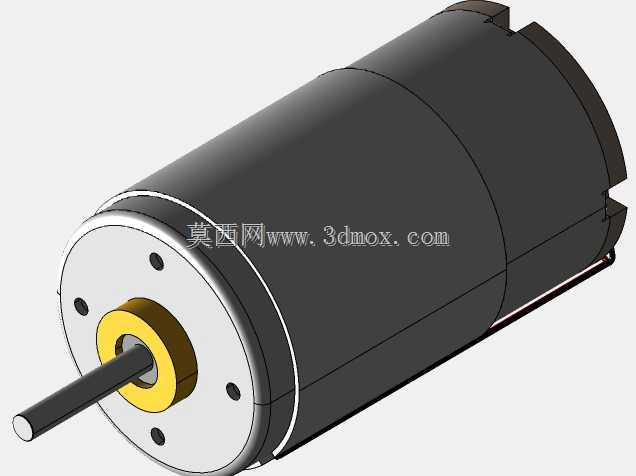

　　在小型桌面自动化执行机构、家用小电器动力单元、学生竞赛类机器人行走驱动、小型电动工具动力输出端这类场景里，19V规格的微型直流电机是出镜率极高的动力元件，这类电压等级的电机刚好适配常见的4串锂电池组供电区间，不需要额外做升压或降压电路处理，能大幅简化配套设备的电源板设计冗余。从结构设计逻辑来看，这款电机采用经典的圆柱形机壳布局，机壳主体采用拉延成型的金属薄壁结构，既可以作为定子磁钢的安装载体，同时金属壳体本身也能充当散热面，在电机持续带载运行时，绕组产生的热量可以通过定子铁芯传递到金属机壳向外散出，相比塑料机壳的同规格电机，持续工作的温升能低12到18摄氏度，有效延长碳刷和绕组的使用寿命。输出轴端采用含油轴承配合黄色绝缘端盖的结构，

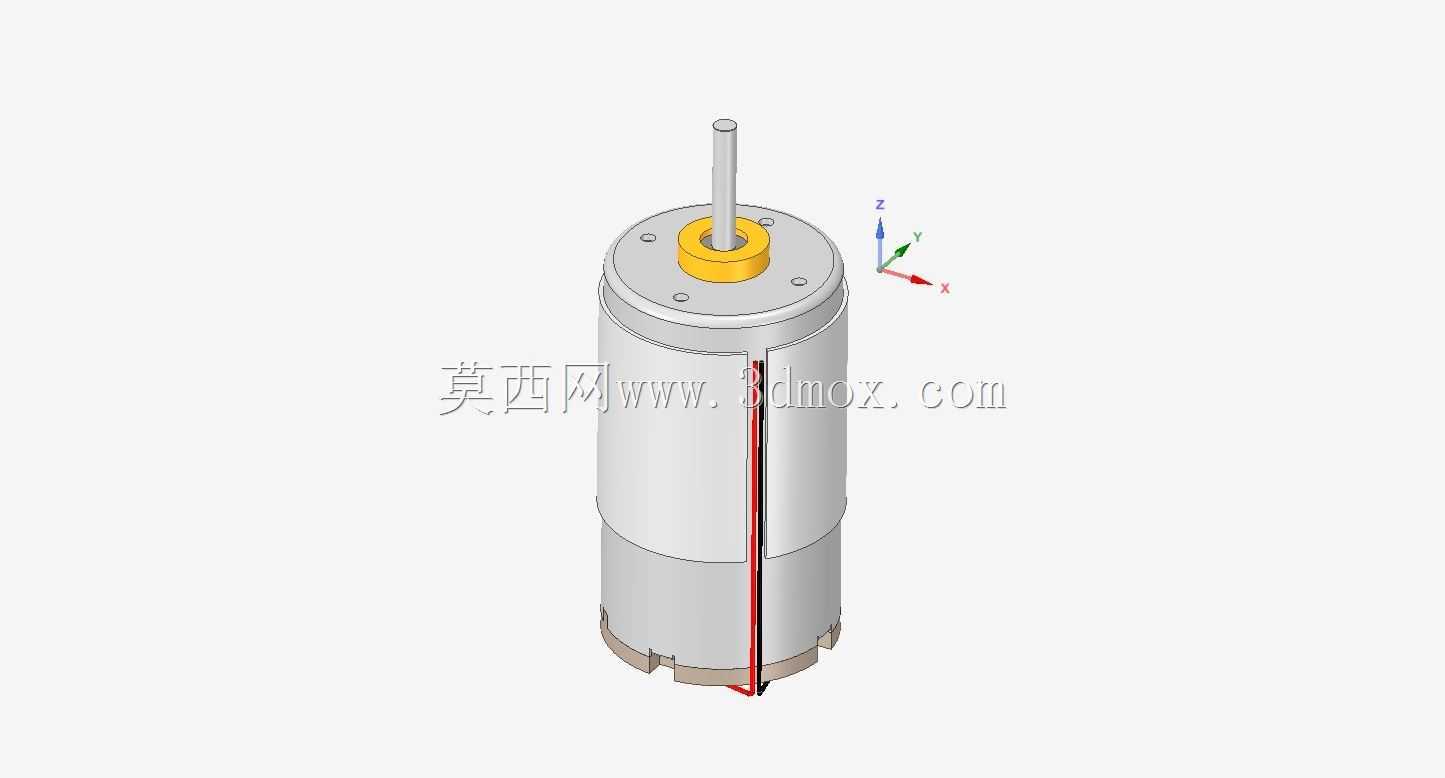

　　端盖上的三个均匀分布的安装沉孔是整机安装的核心定位基准，在做配套安装结构设计时，需要注意这三个孔的分度圆直径要和端盖尺寸匹配，沉孔深度要控制在不触碰端盖内部轴承压圈的范围内，避免装配后轴承受到额外轴向力导致运转卡滞、噪音超差。输出轴的直径和伸出长度是安装边界里最需要关注的参数，在配套设计齿轮、同步带轮或者联轴器的时候，轴伸段的配合公差建议取h7级别，轴上的扁位或者卡槽结构要和传动件的锁紧结构完全对应，避免带载时出现传动件打滑空转的问题。电机尾部的端盖集成了碳刷架和供电引线引出结构，两根供电引线从尾部端盖的侧边引出，在做设备内部布线的时候，要给引线留出足够的弯曲半径，避免引线根部被反复弯折导致内线断裂，

　　同时尾部端盖不要和设备内部的其他结构件硬接触，预留至少1毫米的间隙，防止电机运转时的振动传递到其他部件产生共振噪音。从功能特性上看，这款19V直流电机属于有刷驱动结构，驱动电路设计非常简单，只需要通过改变供电正负极的接法就能实现输出轴的正反转切换，配合PWM调速电路就能实现0到额定转速区间的无级调速，启动扭矩能达到额定扭矩的2到3倍，对于需要频繁启停、正反转切换的小负载场景适配性很强，比如小型传送带的驱动轮、自动门锁的执行机构、桌面级3D打印机的挤出机构送料动力这类场景，都能稳定适配。在做三维建模的时候，这款电机的外形轮廓做了完整的还原，包括机壳上的合模缝、端盖的压装台阶、输出轴的倒角细节都有体现，在做整机装配干涉检查的时候，

　　可以直接调用这个模型放入装配体，不需要再额外测绘外形尺寸，能大幅缩短结构设计阶段的测绘周期。需要注意的是，这类微型直流电机的径向负载承受能力有限，在配套传动结构设计时，尽量不要让皮带或者齿轮的径向力直接作用在轴伸的最外端，尽量让传动件靠近端盖轴承位置安装，能有效降低轴承受力，延长电机的整体使用寿命。如果是用于有静音要求的场景，还可以在电机安装位增加1到2毫米厚的橡胶减震垫，吸收电机运转时的高频振动，降低整机运行的噪音值。
