LEADSHINE双出轴NEMA23步进电机结构设计

　　在自动化设备的传动选型环节里，NEMA23规格的步进电机一直是中小负载点位运动场景的核心执行部件，双出轴的结构设计更是为多负载同步驱动的场景提供了更紧凑的安装方案。这类双轴步进电机常被用在小型数控雕刻机的Z轴与进给轴联动结构、桌面型3D打印机的双驱同步传动模组、半自动贴标设备的标签送料与收卷同步机构、小型流水线的分流挡停与输送联动单元里，相比单出轴同规格电机，它可以在电机本体的两端同时输出扭矩，省去了额外加装同步轮分动结构的空间，让整套传动机构的安装布局更紧凑，也减少了中间传动环节带来的背隙误差。

　　从实际功能特性来看，这款双出轴NEMA23步进电机保持了57系列步进电机的通用扭矩输出特性，两端输出轴的同轴度经过结构校核，在两端同时带载运行时不会出现偏载卡滞的问题，电机本体的方形安装法兰符合NEMA标准的安装尺寸规范，安装孔位的位置度公差控制在通用工业安装的允许范围内，不管是直接安装在设备的立板安装面上，还是搭配电机安装座固定在铝型材机架上，都能保证输出轴与传动部件的同轴度要求。电机本体的外壳采用拉伸铝型材结构，表面的散热筋结构可以在电机持续运行时带走绕组产生的热量，避免长时间运行出现过热丢步的问题，后端出轴可以用来加装编码器、手轮或者第二路负载，比如在手动调试的设备上，后端轴可以直接套上手轮，在设备断电状态下手动调整轴系位置，不需要额外拆卸传动结构，大幅提升设备调试的便利性。

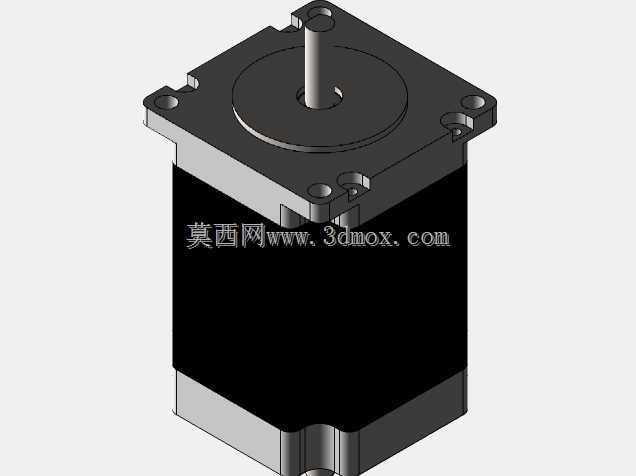

　　在做这款电机的三维结构设计时，首先要严格遵循NEMA23的安装尺寸边界，法兰安装面的四个安装孔中心距必须控制在标准规定的尺寸公差带内，输出轴的轴径、键槽尺寸、轴伸长度都要匹配通用的联轴器、同步轮安装尺寸，避免出现选型后配件无法适配的问题。双出轴的结构设计要重点校核两端轴的同轴度，在建模时要保证前后轴承室的同轴度公差，转子组件的装配基准要和两端轴的基准统一，避免装配后出现轴系跳动超标的问题。电机绕组部分的腔体尺寸要匹配57系列步进电机的通用定子叠厚，不同叠厚对应不同的扭矩参数，在建模时预留了叠厚调整的参数化空间，可以根据实际扭矩需求调整电机本体的长度，不需要重新修改法兰和端盖的结构。端盖的固定螺丝位置均匀分布在法兰四角，螺丝的沉头深度要保证螺丝锁紧后不会突出安装面，避免电机安装时出现贴合不严的问题，出线口的位置设置在电机侧面，预留了航插或者电缆线的出线空间，避免和后端安装的部件出现干涉。

　　从安装边界来看，这款电机的方形法兰边长为标准57mm规格，前端轴伸长度根据通用配件安装需求设定，后端轴伸长度控制在合理范围内，保证加装手轮或者编码器时不会和电机后端的安装结构产生干涉，电机本体的最大外径不超过法兰的对角线尺寸，在密集安装的多轴设备里，相邻电机之间不会出现本体干涉的问题。安装面的平面度要求在建模时做了明确的基准设定，保证电机安装到设备面板上时，输出轴和安装面的垂直度符合传动要求，不会因为安装倾斜导致联轴器出现偏磨，缩短传动部件的使用寿命。在实际选型应用中，工程师可以直接调用这个三维模型做设备的整体装配干涉检查，提前核对电机和周边结构、传动部件的安装间隙，不需要反复测量实物样品尺寸，大幅缩短设备设计阶段的选型校核时间，也能避免后期装配时出现尺寸不匹配的返工问题。
