新年主题装饰摆件组合三维结构设计

　　这套节日主题装饰构件的三维设计，最初是面向商业美陈、文创周边开发场景做的结构落地，区别于常规平面装饰素材，所有构件都做了实体化的壁厚与支撑结构设计，可直接对接3D打印、注塑开模的生产需求，也能用于线下商超节日场景的可视化排布预演。先看核心的装饰挂蛋构件，整体采用椭球回转体基础结构，表面的文字区域做了0.3mm的下沉凹槽设计，后续做涂装或者移印工艺时可以精准定位图文位置，避免生产中出现图文偏移的问题；顶部的挂接基座做了内凹的穿绳孔结构，孔边做了R0.5的圆角过渡，防止悬挂时吊绳被锐角磨损断裂，挂蛋主体的壁厚均匀控制在1.8mm，既满足小尺寸摆件的结构强度要求，也能控制打印或者注塑生产的材料损耗，不会出现壁厚不均导致的缩痕问题。

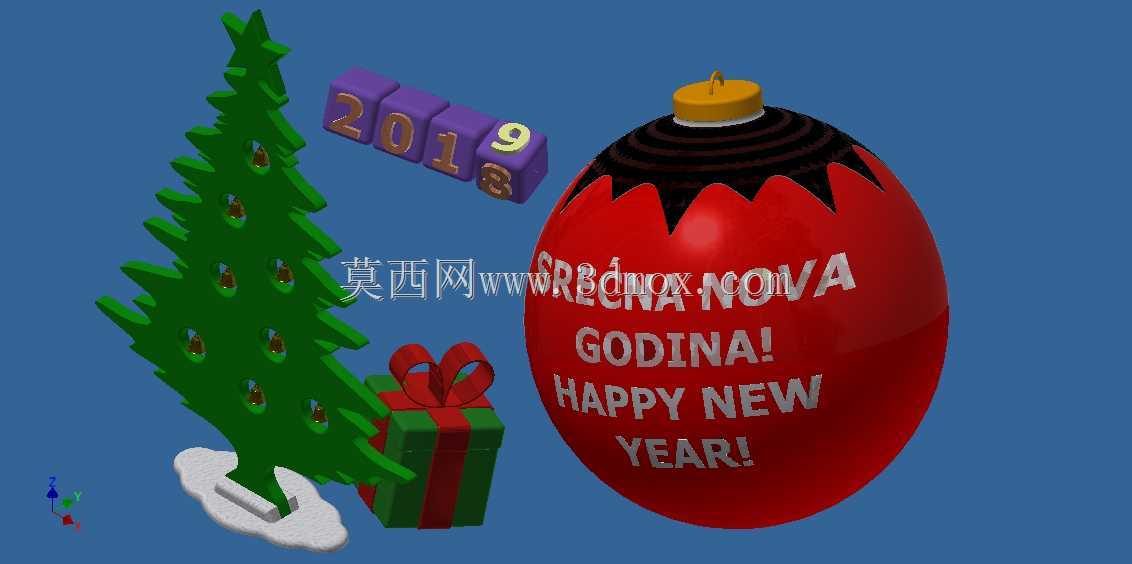

　　旁边的圣诞树构件采用分层叶片叠加的结构设计，每一层叶片的倾斜角度都经过调整，从底部到顶部叶片长度依次递减，整体锥度控制在1:2.8，保证摆放时的视觉稳定性，底部的积雪底座做了加重腔的预留结构，实际生产时可以在腔体内填充金属配重块，避免摆件因为上部枝叶重量偏大出现倾倒问题，枝叶上的装饰挂点做了微型凸台结构，后续可以搭配微型挂饰做二次拓展，满足不同场景的装饰搭配需求。配套的礼物盒构件采用标准立方体切角结构，盒盖与盒身做了0.1mm的配合间隙设计，既可以做分体式开合结构，也能直接粘接成固定摆件，顶部的蝴蝶结采用曲面扫掠成型，所有曲面连接处都做了G1连续过渡，不会出现加工后棱线突兀的问题，蝴蝶结与盒盖的连接位置做了隐藏式定位柱，

　　组装时可以快速对位，不需要额外做粘接定位治具。旁边的年份数字块采用等边长立方体基础结构，每个数字块的边角都做了R1的圆角处理，避免搬运或者摆放时出现锐角磕碰的问题，数字块底部做了隐形的防滑垫安装槽，摆放时不会因为接触面光滑出现滑移。整套构件的排布做了场景化的位置预留，所有构件的底部都处于同一水平基准面，导入场景软件时不需要额外做高度对齐，单个构件之间的最小安全间距控制在15mm以上，做实体打印或者组装时不会出现构件干涉的问题。从设计落地的角度看，所有构件都规避了倒扣结构，采用注塑工艺生产时可以直接做两板模开模，不需要额外设计抽芯结构，能大幅降低开模成本；如果采用FDM3D打印生产，所有悬空位置的倾斜角度都大于45度，

　　不需要额外添加支撑结构，打印完成后不需要做大量的支撑去除打磨工作，能有效缩短后处理周期。针对不同的应用场景，这套构件还预留了尺寸调整的参数基准，比如挂蛋构件可以根据悬挂场景的需求，在保持壁厚比例不变的前提下整体缩放尺寸，最小可以做成20mm高度的迷你挂饰，最大可以做到800mm高度的大型美陈摆件，缩放过程中不会出现结构变形或者壁厚失衡的问题；圣诞树构件的叶片层数也可以根据整体尺寸做增减调整，适配不同尺寸的场景布置需求。在结构验证阶段，这套模型已经做过多次3D打印样件测试，所有配合位置的间隙都经过实际装配验证，不会出现组装卡顿或者间隙过大松动的问题，表面的凹槽文字深度也经过涂装测试，填色后不会出现溢漆难以清理的问题，完全满足小批量文创产品生产、商业美陈场景预演、节日主题可视化演示等多场景的使用需求。
