实木靠背餐椅三维结构设计方案

　　日常民用家具场景中，靠背餐椅是餐厅、居家用餐区域的核心承载构件，这款实木靠背椅的结构设计完全围绕日常使用的受力需求展开，没有多余的装饰性冗余结构。从实际使用场景出发，这类座椅需要适配常规餐桌的高度边界，座面高度设置在450mm的通用尺寸区间，刚好匹配成年人坐姿下腿部自然下垂的屈膝角度，避免长时间就坐时腿部血液循环受阻的问题；座面深度控制在420mm，既能够给大腿提供足够的支撑面，又不会因为座面过深导致腰部无法贴合靠背，符合人体工程学的实际受力逻辑。

　　整体结构采用全实木拼接的设计思路，没有额外的金属连接件外露，四条椅腿采用外倾式的布局设计，前后腿分别向外侧偏移15度左右的角度，形成上窄下宽的稳定支撑结构，即使使用者侧坐或者挪动身体时，整体重心也不会超出椅腿的支撑边界，大幅降低侧翻的风险。椅腿之间设置了横向的撑档结构，前后方向、左右方向的撑档分别在距离椅腿底端120mm、300mm的位置做榫卯连接，一方面可以约束四条椅腿的相对位移，避免长期使用后出现榫卯松动、椅腿外撇的问题，另一方面也能给椅腿提供额外的抗弯支撑，当座面承受集中载荷时，横向撑档可以分散部分弯矩，减少椅腿与座面连接处的应力集中。

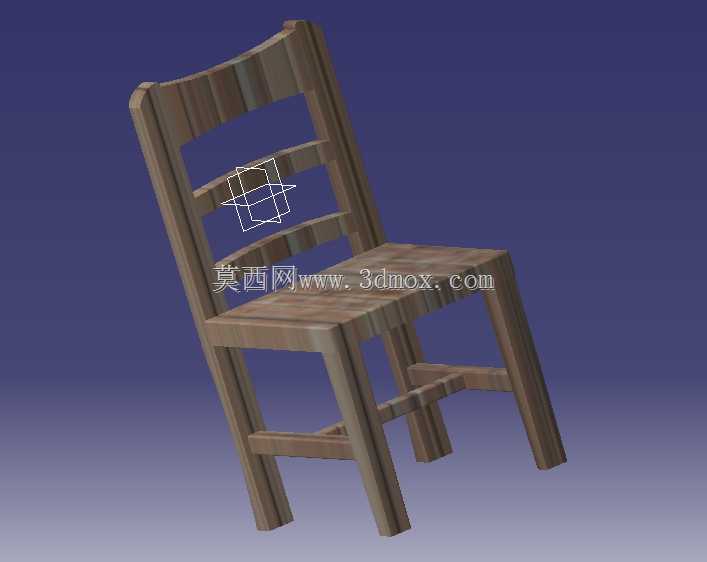

　　靠背部分采用三根横向的靠背档搭配两侧的靠背立挺构成，靠背整体带有12度左右的后倾角度，贴合人体坐姿下背部的自然曲线，最上方的靠背档做了圆弧倒边处理，避免棱角磕碰使用者的背部或者肩胛位置，中间的两根靠背档间距控制在120mm，既能够给腰部、背部提供分段式的支撑，又不会因为间距过大导致倚靠时出现局部凹陷的不适感。座面采用整板拼接的实木结构，座面边缘全部做了R8的圆角处理，边缘厚度从中心的30mm向边缘逐步过渡到20mm，既保证了座面中心区域的承重强度，又不会因为边缘过厚显得笨重，同时圆角处理也能减少日常挪动时磕碰腿部的风险。

　　从安装边界来看，这款椅子的整体占地尺寸控制在450mm*500mm的矩形区间内，常规餐桌下方预留的600mm宽度的座位空间完全可以容纳，即使多把椅子同时推入餐桌下方收纳，也不会出现互相干涉的问题。设计过程中对所有的连接节点都做了应力校核，榫卯连接的插入深度控制在25mm，既保证了连接强度，又不会因为榫头过深导致构件开裂，所有外露的木质表面都做了打磨倒钝处理，没有尖锐的棱角，符合民用家具的安全使用要求。在实际生产环节，这款结构的零部件加工难度低，所有的构件都可以通过常规的实木开料、铣型、打孔设备完成加工，不需要特殊的定制刀具，适合批量标准化生产，零部件之间的互换性强，后期维护更换构件也十分方便。

　　从受力特性来看，这款椅子的额定承载能力可以达到150kg，完全满足普通成年人的使用需求，即使在椅面中心施加集中载荷，椅腿的最大形变量也控制在0.3mm以内，不会出现明显的结构形变，长期使用的结构稳定性有充足的保障。靠背的受力设计充分考虑了后倚靠的载荷场景，靠背立挺与座面边框的连接位置做了加宽处理，能够承受100kg的水平倚靠载荷，不会出现靠背断裂或者连接松动的问题。整体结构没有复杂的曲面造型，所有的构件都是规则的实木方料加工而成，材料利用率可以达到85%以上，能够有效控制生产环节的材料成本，同时简约的造型也适配大多数居家、餐饮场所的装修风格，不需要额外的装饰处理就能呈现出实木家具本身的质感。
