阿松DHT21温湿度传感元件结构设计

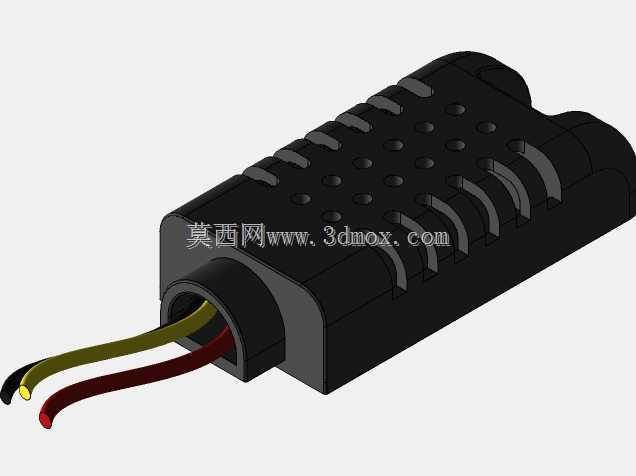

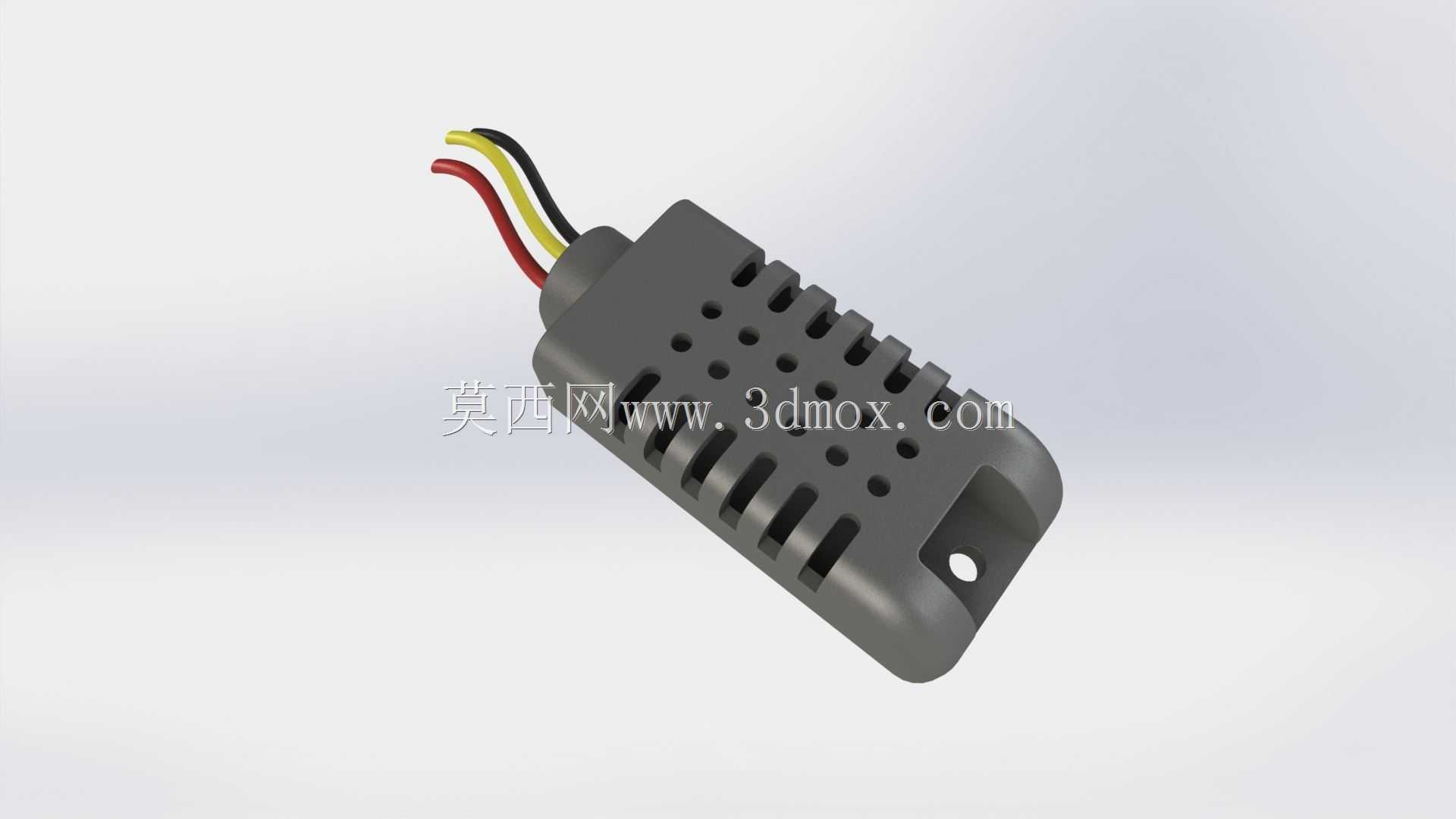

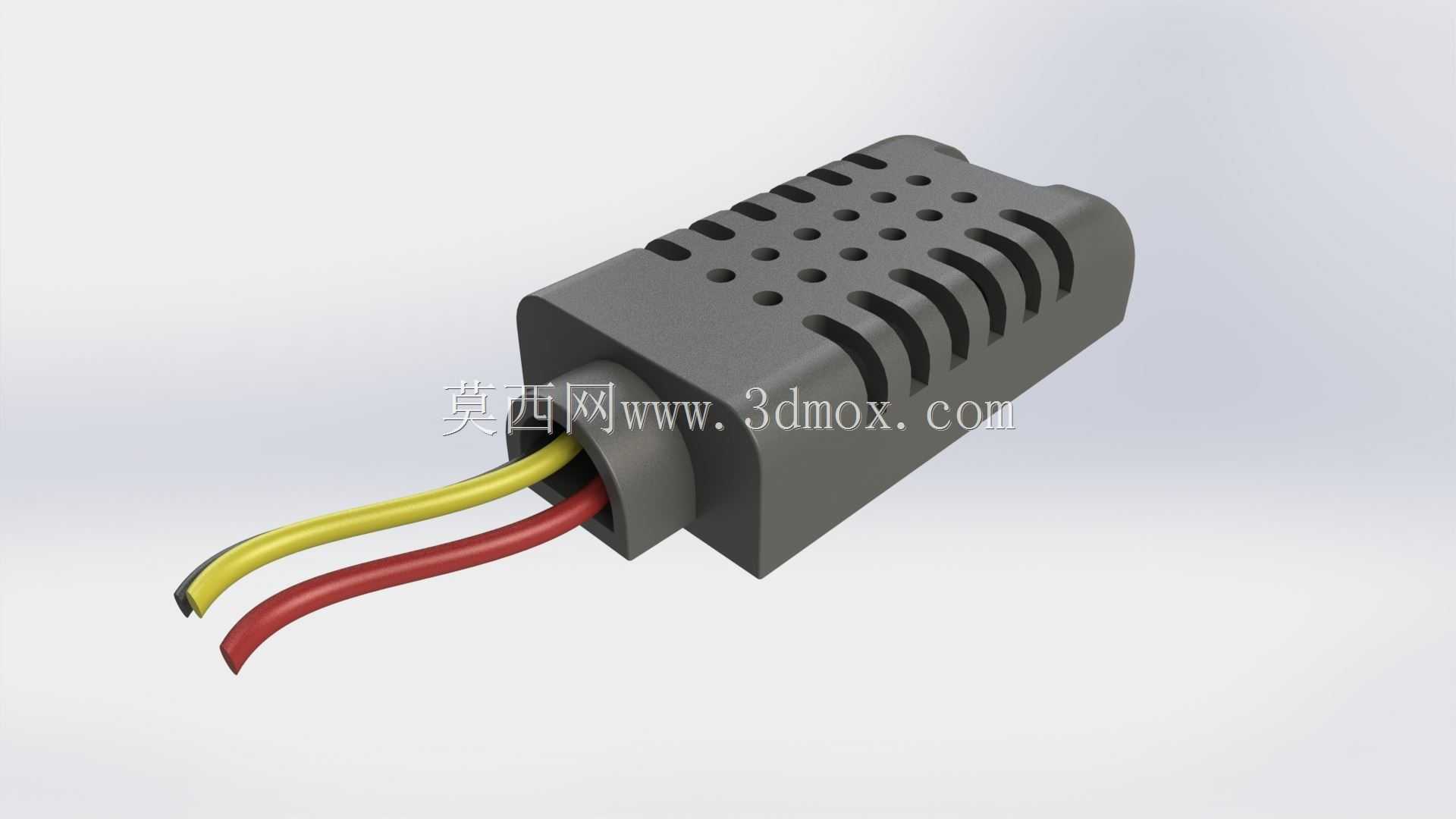

　　在民用及工业环境参数采集场景中，温湿度是绝大多数设备运行、仓储管控、家居调控都需要覆盖的核心监测指标，这类集成式温湿度传感元件的结构设计，直接决定了检测精度、响应速度与长期运行的可靠性。这款DHT21温湿度传感模块的外壳采用阻燃ABS材质注塑成型，整体为类长方体圆角结构，外壳上部开设多组阵列排布的圆形通气孔，侧面设置多道平行的长条形通风槽，两类开孔的位置经过气流仿真验证，既可以保证外部空气能够无阻碍接触内部的湿敏、热敏元件，避免外壳结构造成气流滞缓带来的检测滞后，又能阻挡大粒径灰尘、飞溅水滴直接侵入元件区域，降低日常使用过程中元件被污染损坏的概率。出线端做了内凹的圆弧过渡结构，引出的三根引线分别对应电源、信号输出与接地功能，

　　出线口的孔径与线径做了过盈配合设计，装配时可在引线与壳体结合处打密封硅胶，进一步提升壳体的防护能力，避免潮湿环境下水汽从出线缝隙渗入内部腐蚀电路板。从建模精度来看，整体结构的尺寸公差控制在0.1毫米级别，完全满足PCB板内置安装的配合要求，外壳的内壁设置了两个定位卡扣，可直接卡接内置的信号处理电路板，不需要额外打螺丝固定，减少装配工序的同时，也避免螺丝孔位带来的密封隐患。实际选型应用时，这类传感模块常被嵌入到智能家居的温控面板、工业仓储的环境监测节点、农业大棚的采集终端、机房动环监控设备内部，安装时不需要额外设计复杂的固定结构，可通过壳体背部的双面胶直接粘贴在设备内壁的平整位置，也可以通过外壳两端预留的微型安装孔用M2螺丝固定，

　　安装边界的预留空间仅需要比模块整体尺寸大2毫米即可，不会占用过多设备内部的布局空间。设计建模过程中，需要重点关注外壳通风结构的开孔率，开孔率过低会导致空气交换效率差，温湿度检测的响应时间会拉长，甚至出现检测值与实际环境值偏差过大的问题；开孔率过高则会降低外壳的结构强度，在装配或者后续维护过程中容易出现壳体开裂的情况，同时过大的开孔也会让更多粉尘进入壳体内部，长期积累后覆盖在传感元件表面，造成检测精度漂移。这款模块的内部元件布局采用分层设计，湿敏电容元件紧贴通风孔下方的位置，热敏电阻布置在距离湿敏元件3毫米的位置，两者之间通过隔热筋做简单隔离，避免元件自身发热带来的温度检测误差，信号处理芯片布置在电路板的下部，远离通风区域，

　　减少外部温湿度骤变对芯片运行稳定性的影响。在不同的应用场景下，对模块的安装方向也有一定要求，比如在高湿度的大棚场景中安装时，需要将模块的通风孔朝向斜下方，避免凝露形成的水滴顺着通风孔流入壳体内部积留；在粉尘较多的工业车间场景中使用时，可在模块外部额外包裹一层透气防尘无纺布，不会明显影响检测精度，同时能大幅延长模块的维护周期。建模时还原的引线长度为标准10厘米，可根据实际设备的布线需求调整引线长度模型，引线的弯折半径设置为不小于5倍线径，避免引线内部铜芯被折断，造成信号传输中断。外壳的表面做了细磨砂纹理处理，既可以减少生产过程中的注塑瑕疵，也能避免在装配过程中留下明显的指纹划痕，提升成品的外观质感。
