VPS-302接触式探针传感器结构设计

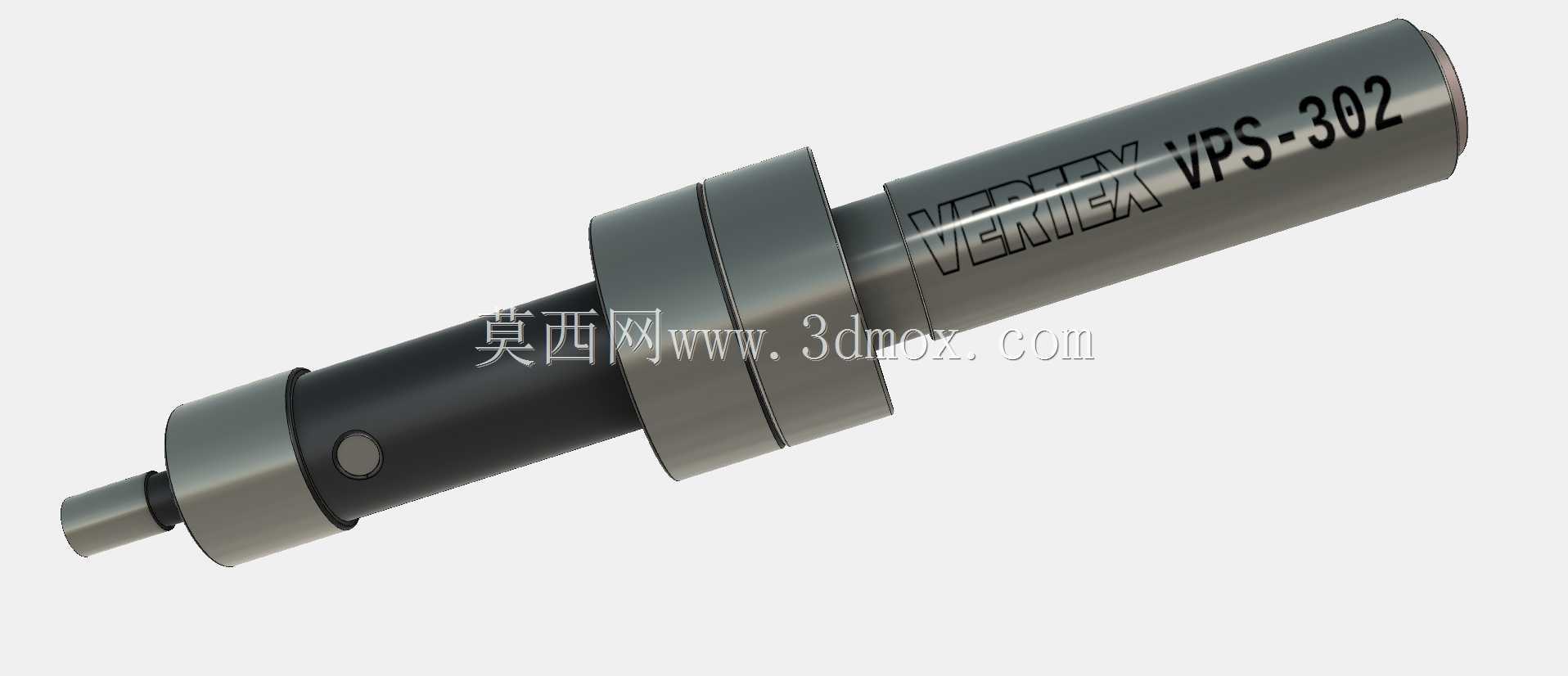

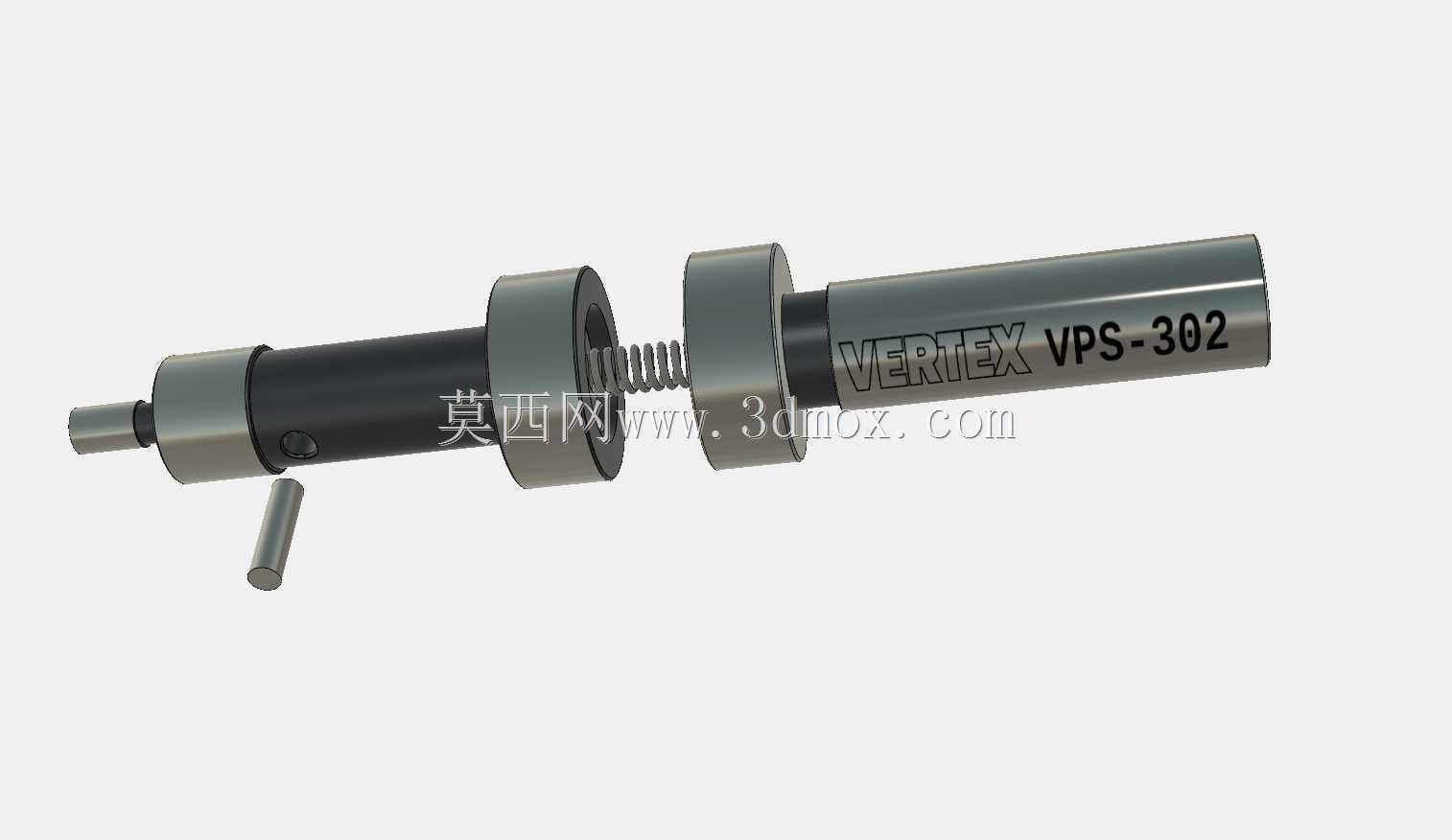

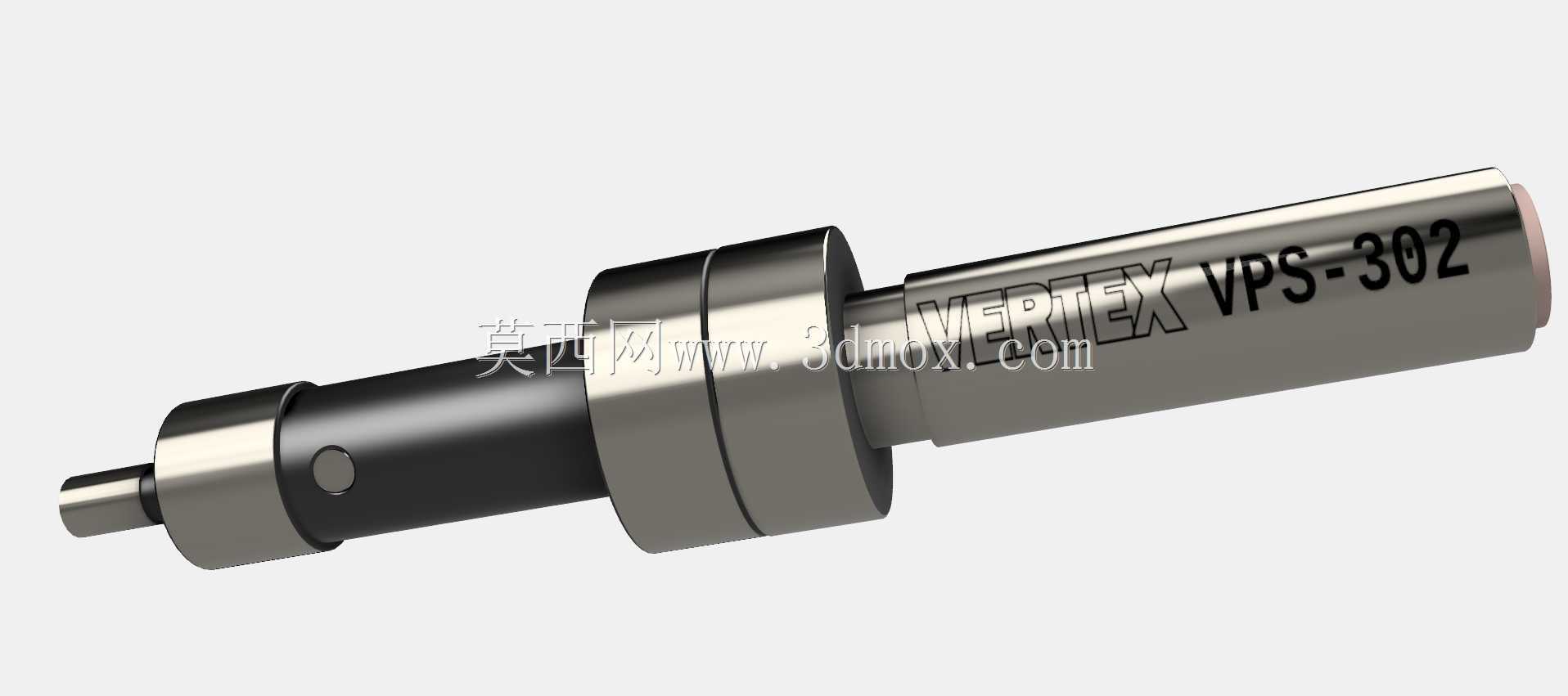

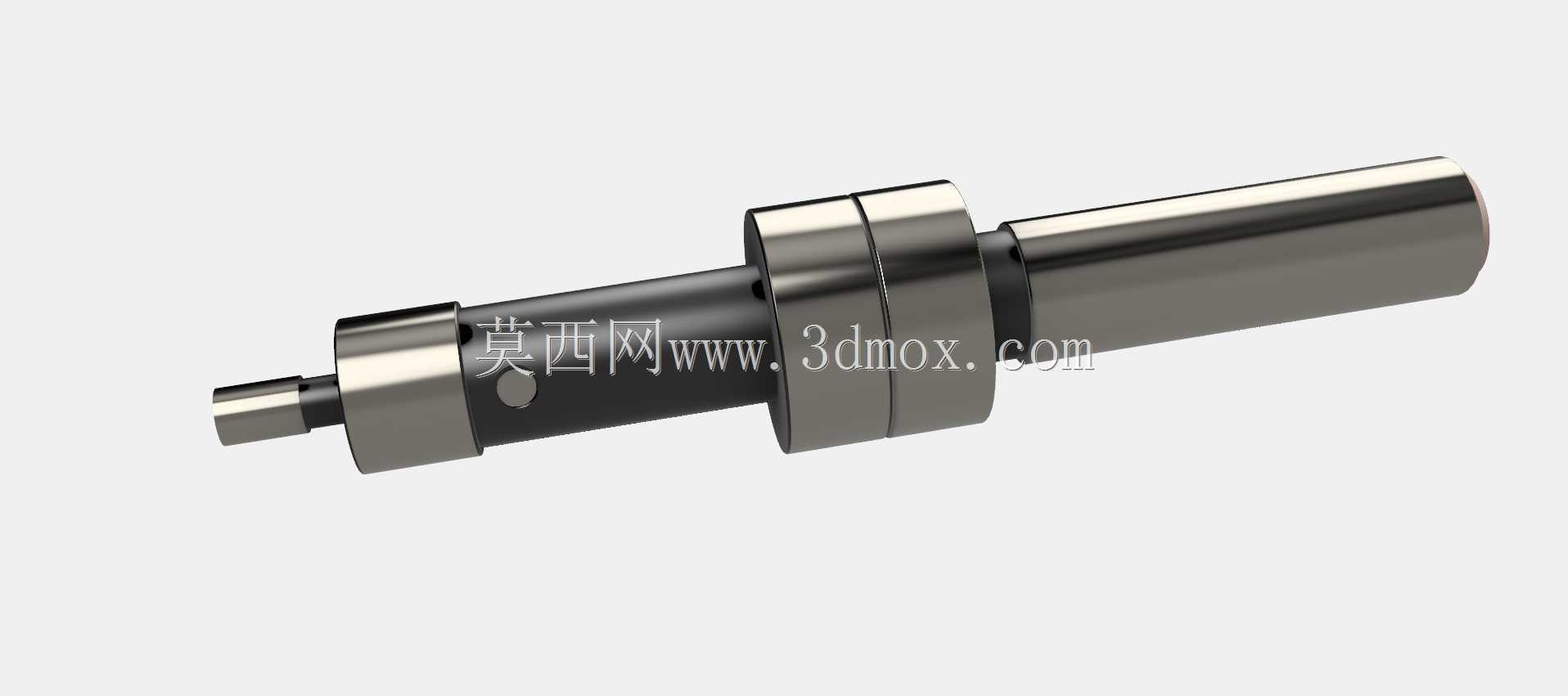

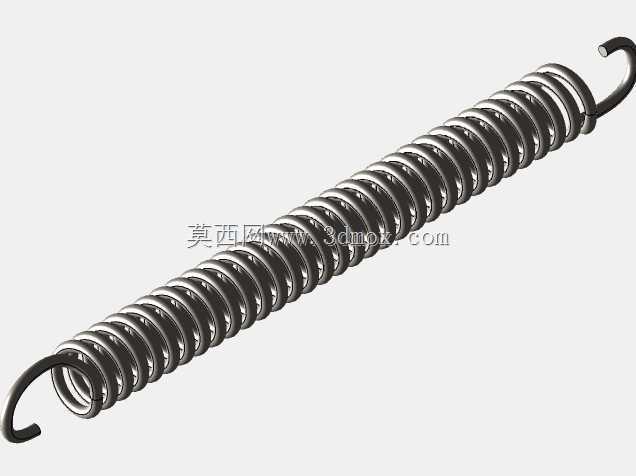

　　在数控加工、精密装配、自动化尺寸检测这类对定位精度要求极高的工位上，接触式探针传感器是触发式信号采集的核心元件，这款VPS-302型号的接触点传感器，整体采用同轴式柱体结构设计，从结构布局来看，主体分为探测端、弹性复位组件、触发主体、安装固定段几个功能区段，探测端伸出的细杆探针为直接接触被测工件的部位，采用硬质合金材质加工，长期接触工件表面不易产生磨损变形，能保证重复触发的位置一致性。弹性复位组件藏在两段安装法兰之间的腔体内，采用圆柱压缩弹簧提供复位力，探针被工件触碰产生轴向位移时，弹簧被压缩，内部触发机构动作输出开关信号，外力撤除后弹簧推动探针回到初始零位，等待下一次触发，弹簧的预紧力经过调校，

　　既不会因为预紧力过大导致触发需要的接触力太大划伤软质工件表面，也不会因为预紧力过小在设备运行振动中产生误触发信号。安装段设计了两个带锁紧螺钉的法兰环，安装时可以根据设备安装板的实际厚度调整两个法兰的间距，穿入安装孔后拧紧法兰侧面的紧定螺钉即可完成固定，不需要额外加工复杂的安装定位槽，适配不同厚度的设备安装面板，安装边界灵活，主体柱身外径统一，安装通孔直径只需要比主体外径大0.2-0.5mm即可顺利穿装，不会出现装配干涉。从实际使用场景来看，这类探针传感器常被用在数控机床上做工件原点找正、加工尺寸到位检测，也会集成在自动化装配线上做零件到位确认、夹具夹紧位置检测，还能用于3D测量设备上做接触式点位采集，相比非接触式的光电传感器，

　　接触式探针不受工件表面颜色、反光率、切削液雾气的干扰，在机加工车间充满切削油雾、金属碎屑的恶劣环境下工作稳定性更强，不会因为光线折射、油污遮挡产生误信号。设计时内部的触发机构采用全密封结构，主体外壳的接缝处做了密封处理，金属碎屑、切削液、灰尘很难进入内部触发腔，能有效延长元件的使用寿命，探针杆和主体的配合处采用耐磨衬套导向，探针反复伸缩动作时不会出现径向偏摆，保证每次触发的轴向位置偏差控制在微米级，满足精密加工的定位精度要求。出线端在主体尾部，采用侧出或者轴向出线的方式可以根据实际安装空间选择，接线时只需要接入设备的IO输入端口即可，不需要额外的信号放大模块，触发信号直接被PLC或者数控系统识别，接线逻辑简单，

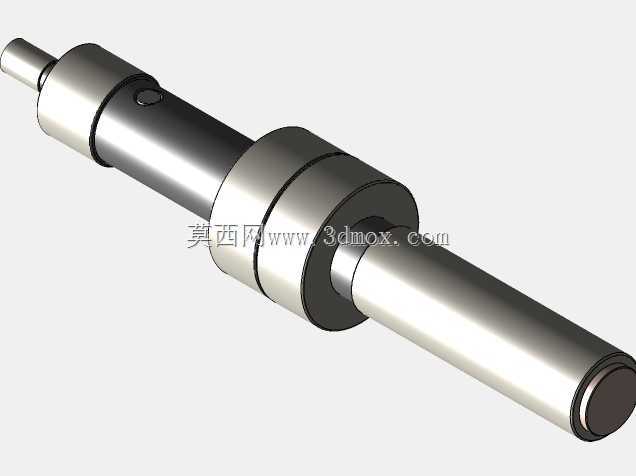

　　设备调试时不需要做复杂的参数标定，安装完成后手动触碰探针确认信号正常即可投入使用。从结构建模的角度来看，这款模型还原了所有装配细节，包括法兰上的紧定螺钉安装孔、弹簧的节距参数、探针端部的倒角、主体表面的标识刻印位置，在做设备整体装配设计时，可以直接调用这个模型做干涉检查，提前确认传感器安装后和周围运动部件、工件夹具的安全距离，避免实际装配时出现空间不足的问题，尤其是在多轴加工中心的刀库附近、自动化线的滑台工位，传感器的安装位置往往比较紧凑，提前通过三维模型核对安装边界，能大幅减少现场装配的整改工作量。
