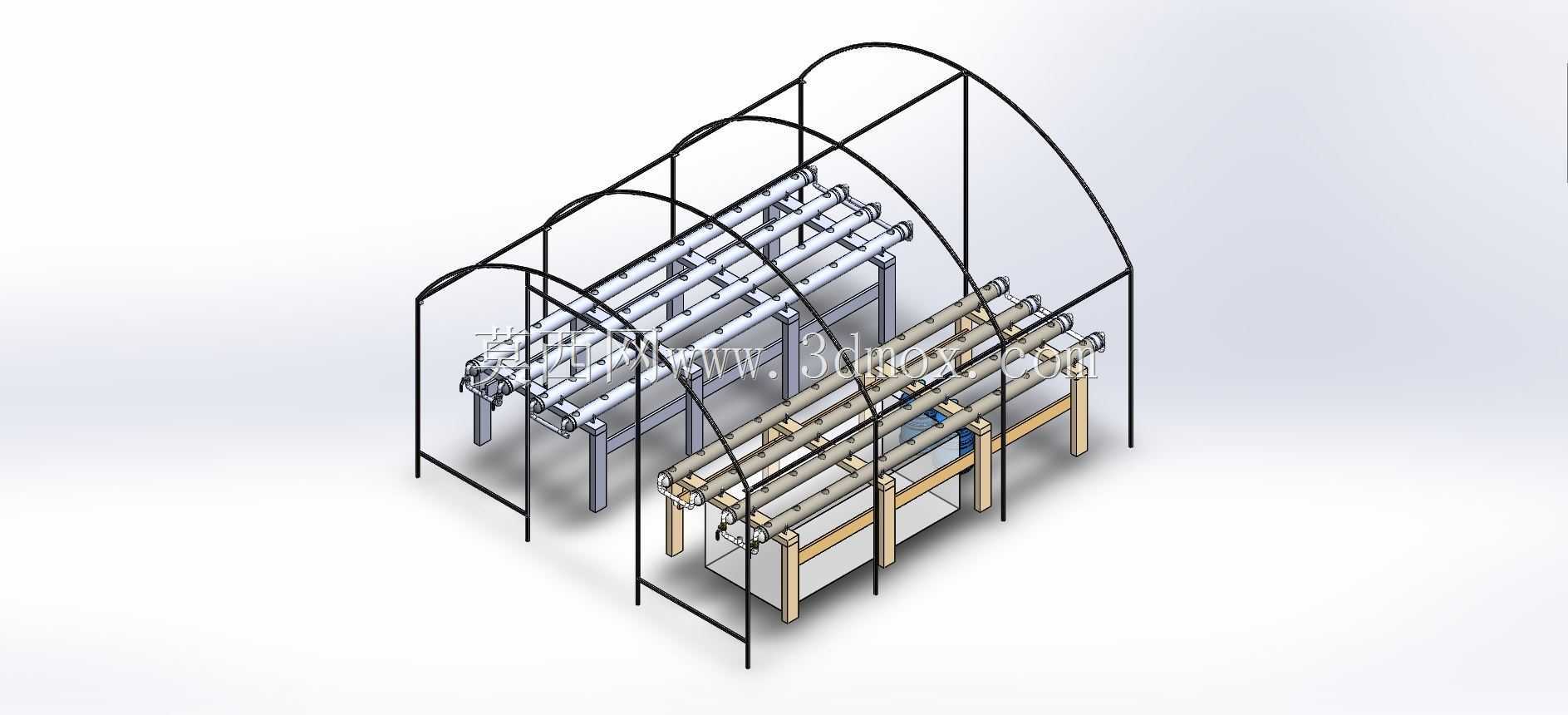

十二平米庭院水培种植棚架结构设计

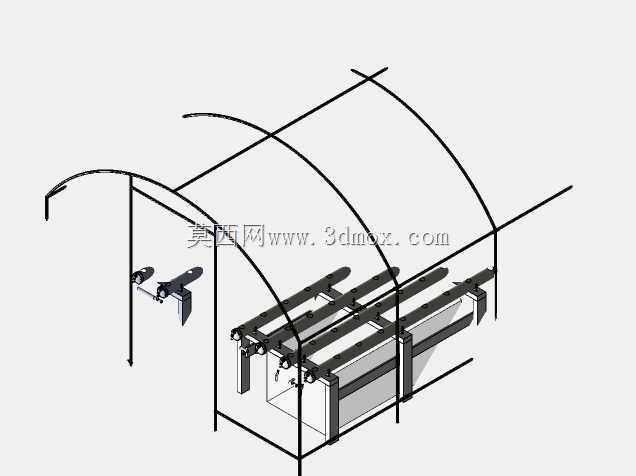

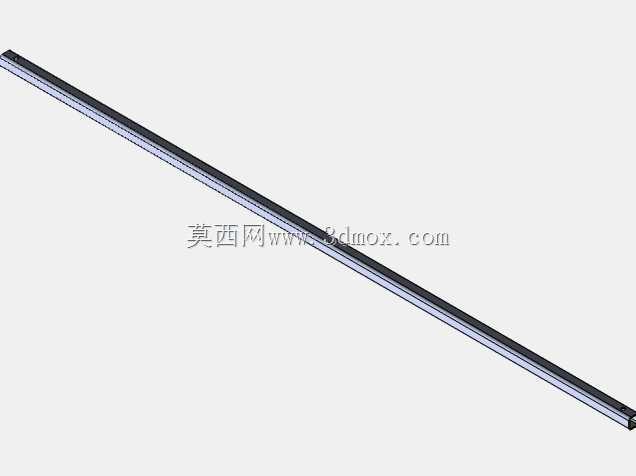

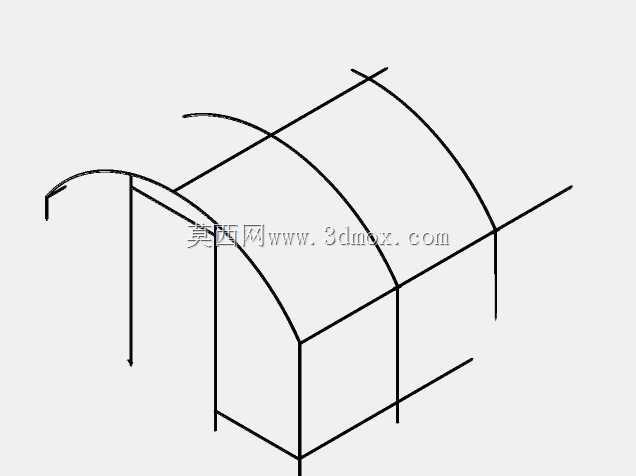

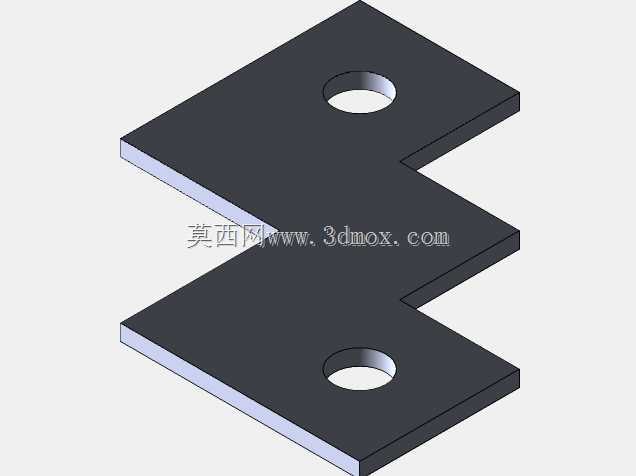

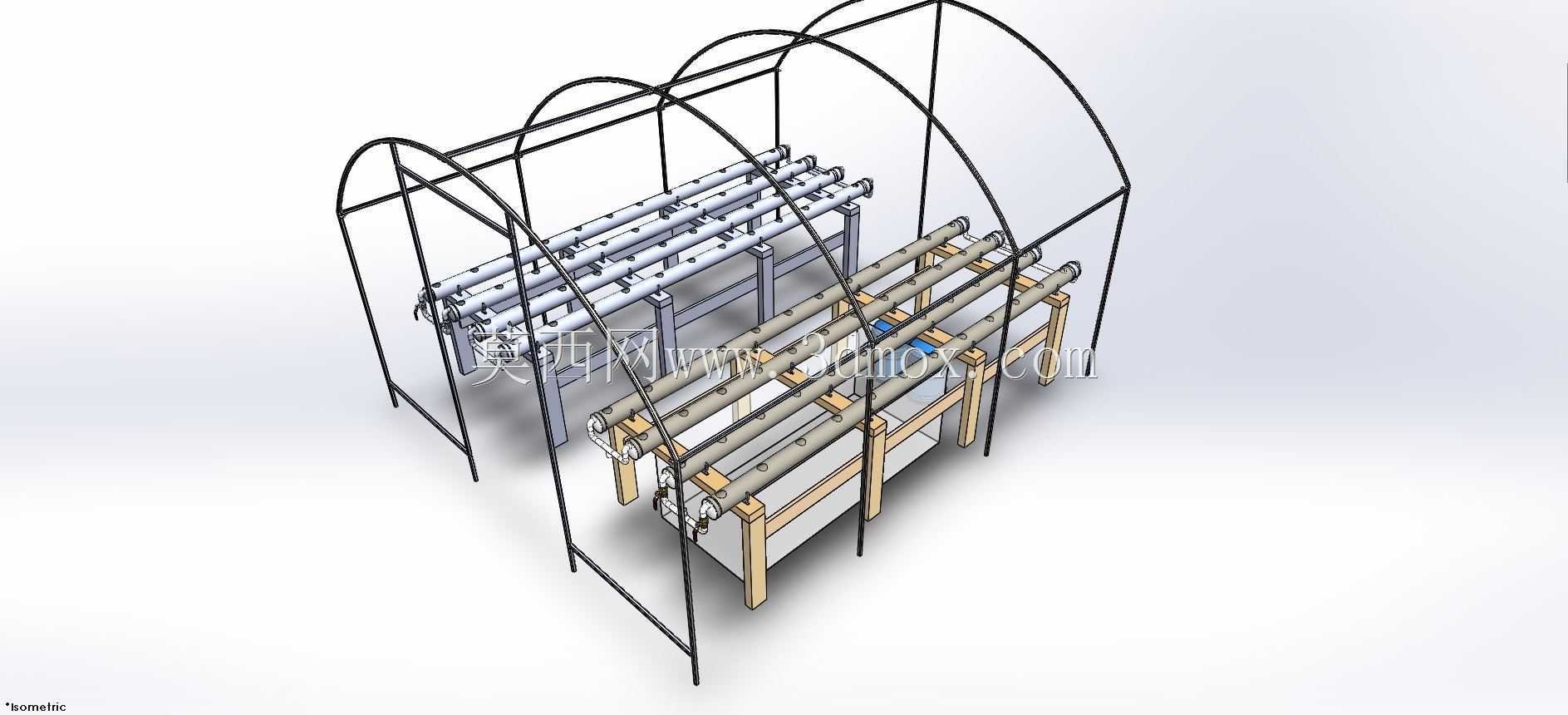

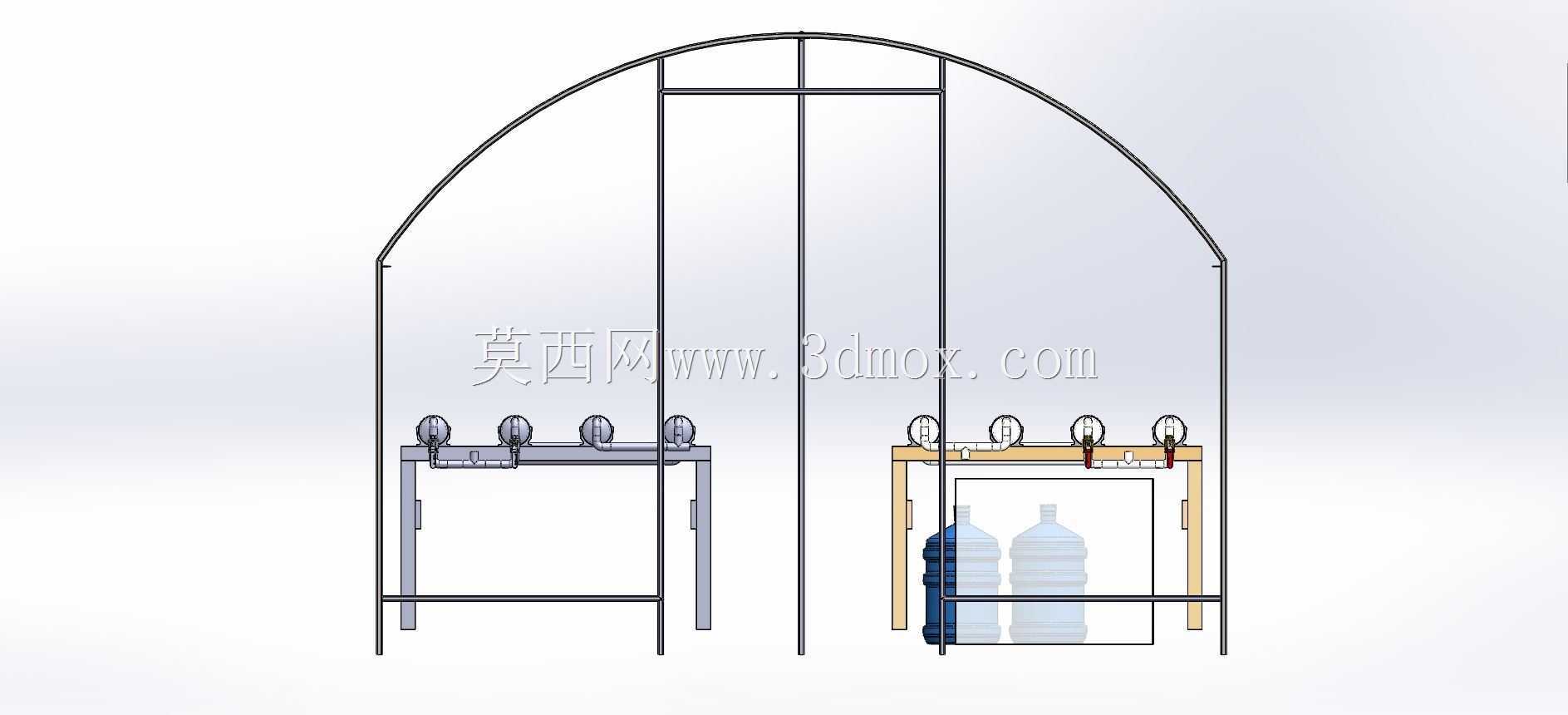

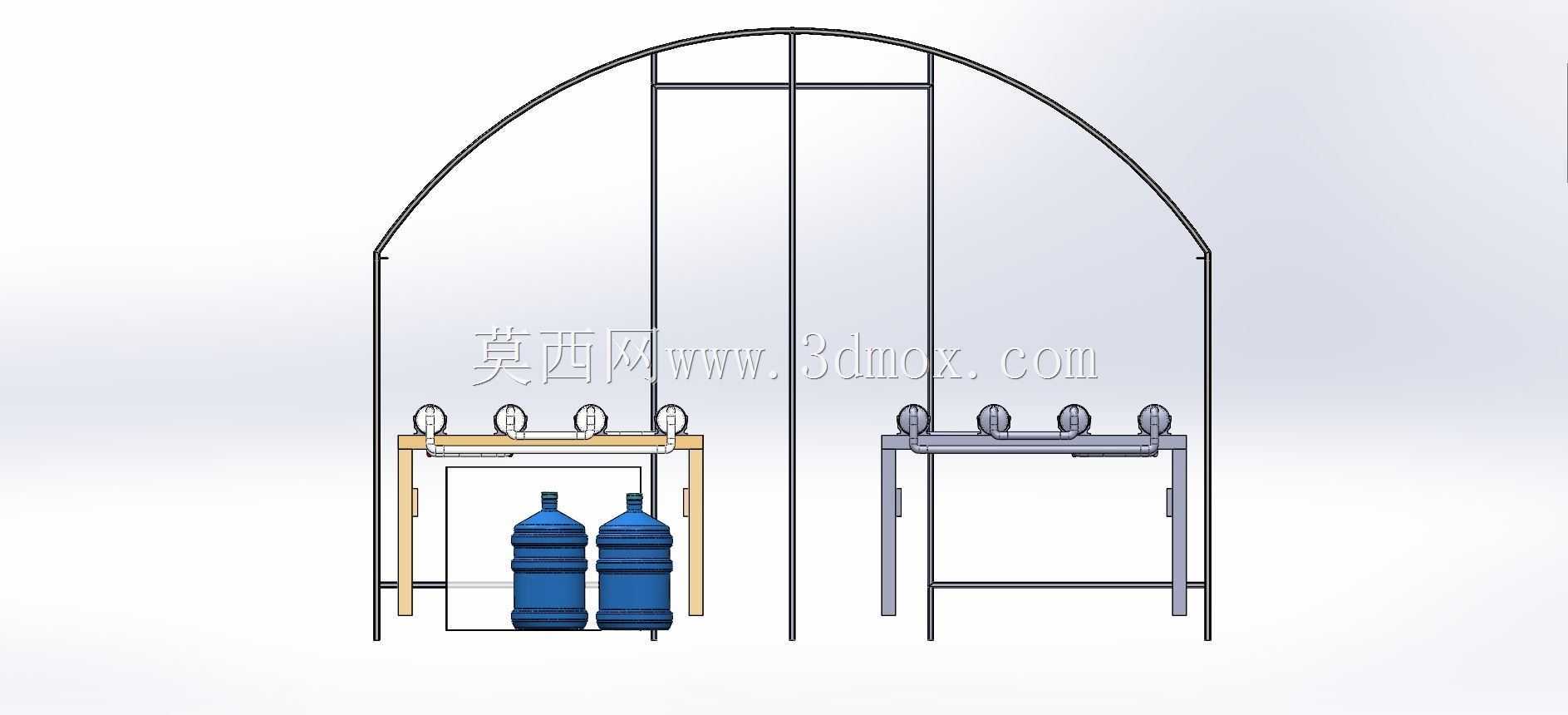

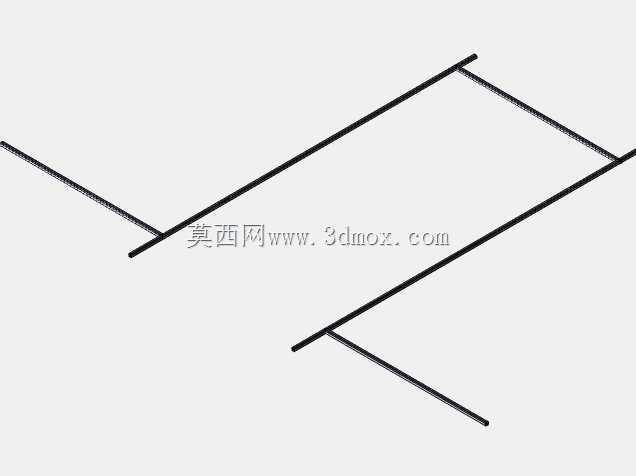

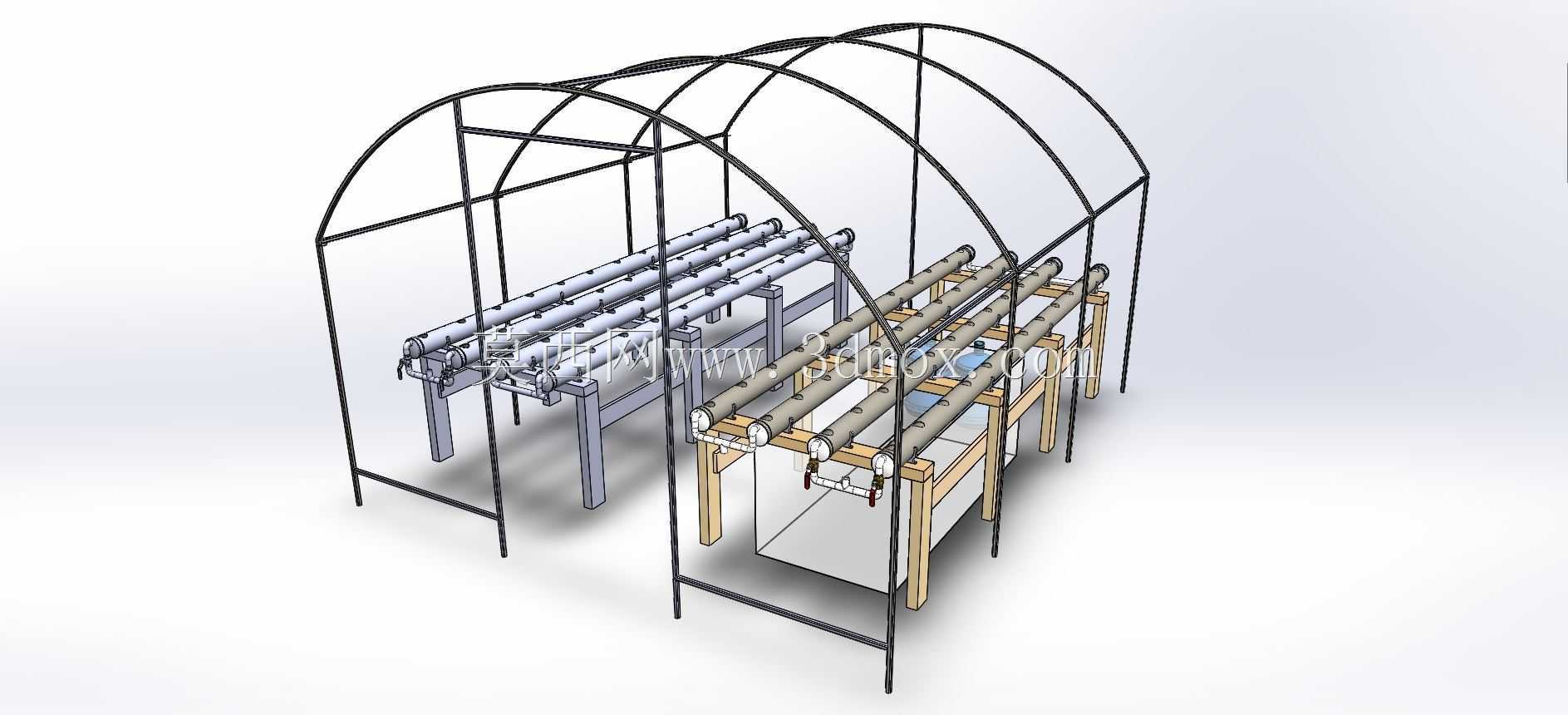

　　这套种植设施主要面向家庭庭院、小型种植爱好者的叶菜类水培试验场景，整体占地十二平方米，采用拱棚外架搭配分层水培管路的组合结构，能够在露天庭院环境下为水培作物提供基础的防护与栽培支撑。外拱架采用20x20x2mm规格的薄壁型钢型材弯制拼接，拱架弧度按照常规小型拱棚的抗风、遮雨需求设计，拱顶高度适配人员站立操作的作业空间，侧边预留足够的进出与通风间隙，拱架杆件之间采用螺栓拼接，无需复杂焊接工序，普通使用者可按照装配关系自行完成组装，安装时仅需将拱架底部支脚插入庭院预留的浅基坑或者固定在预制的水泥墩上即可，整体安装边界不需要额外占用过多硬化地面，适配多数城镇家庭庭院的可用空地尺寸。

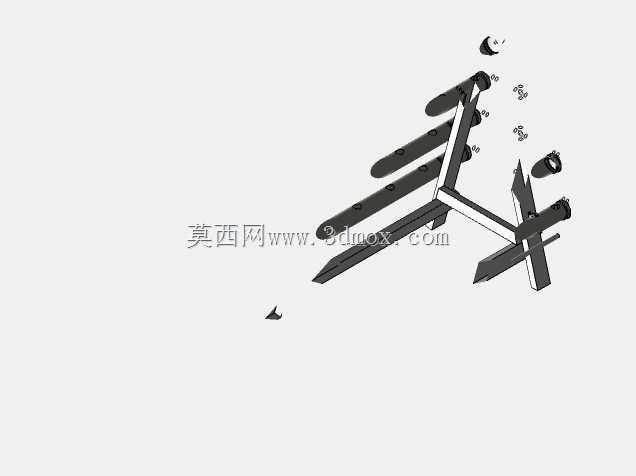

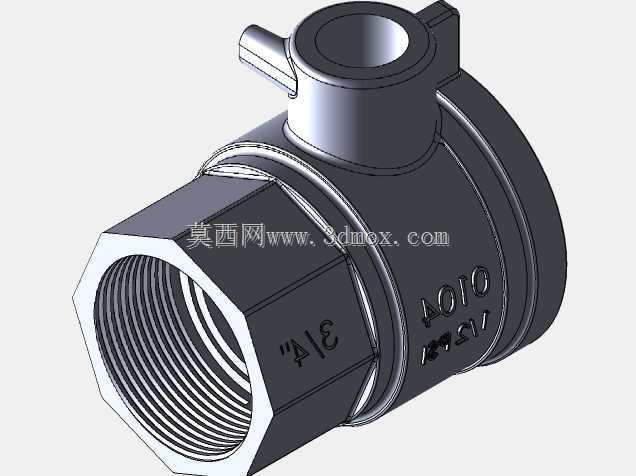

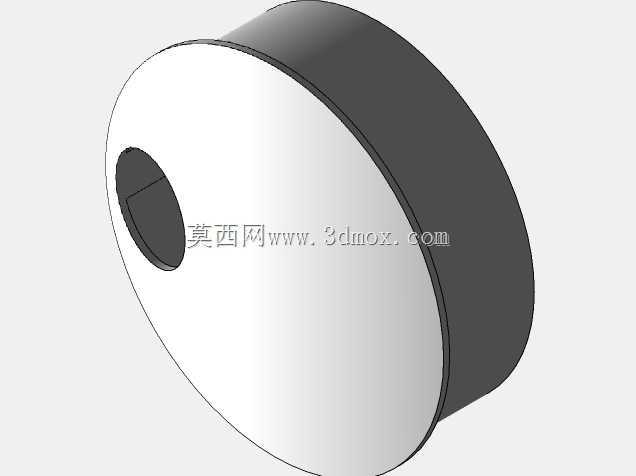

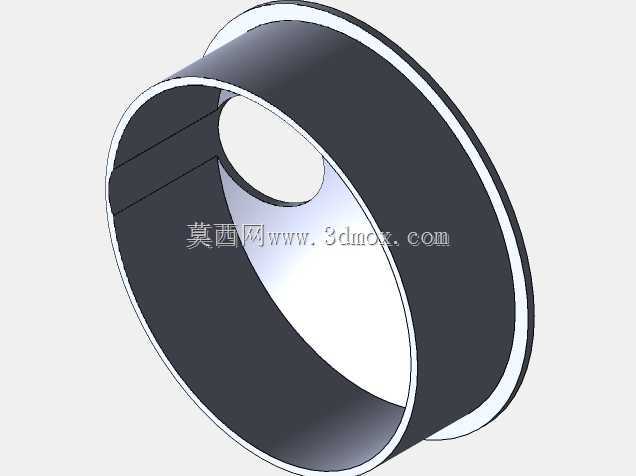

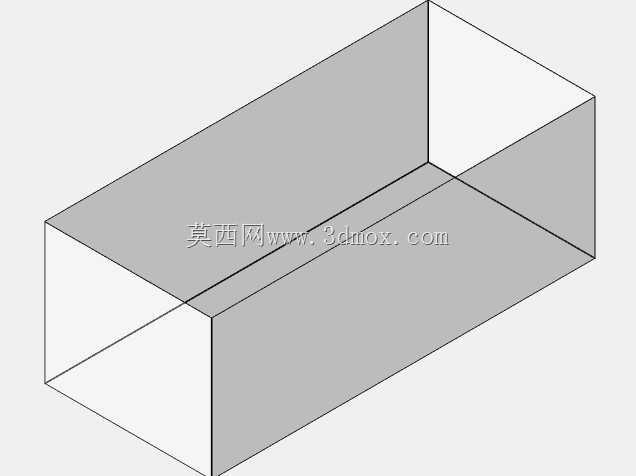

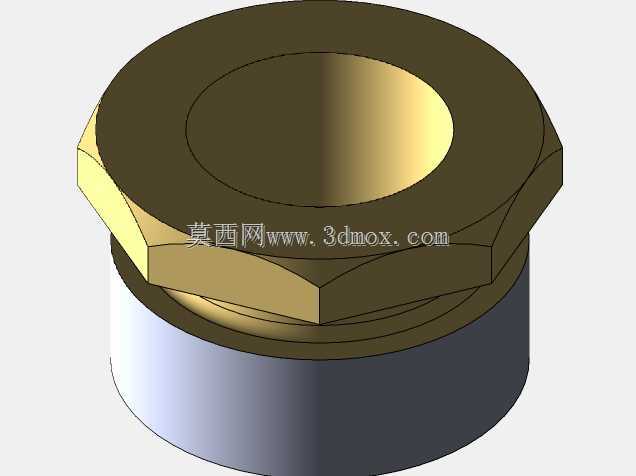

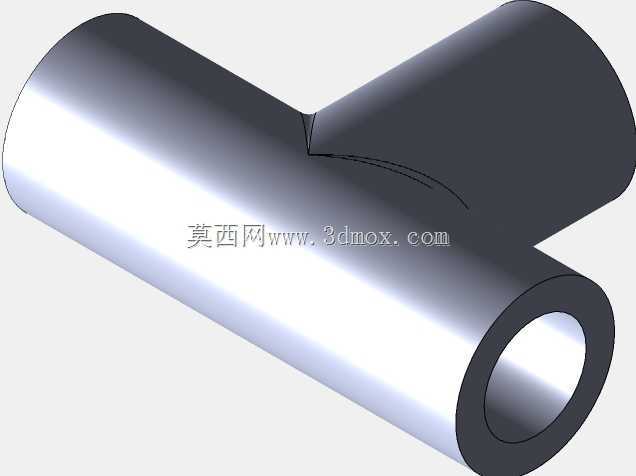

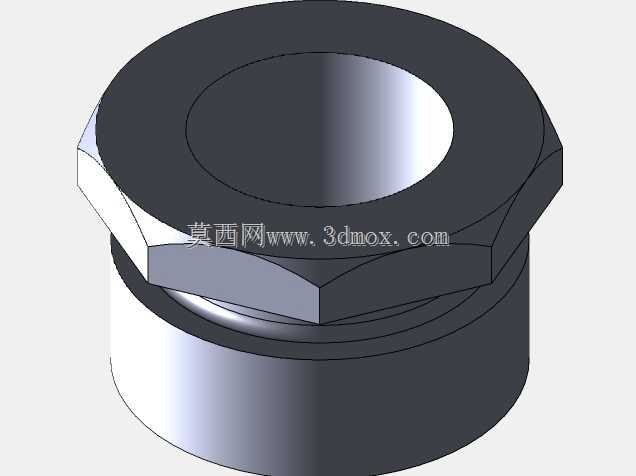

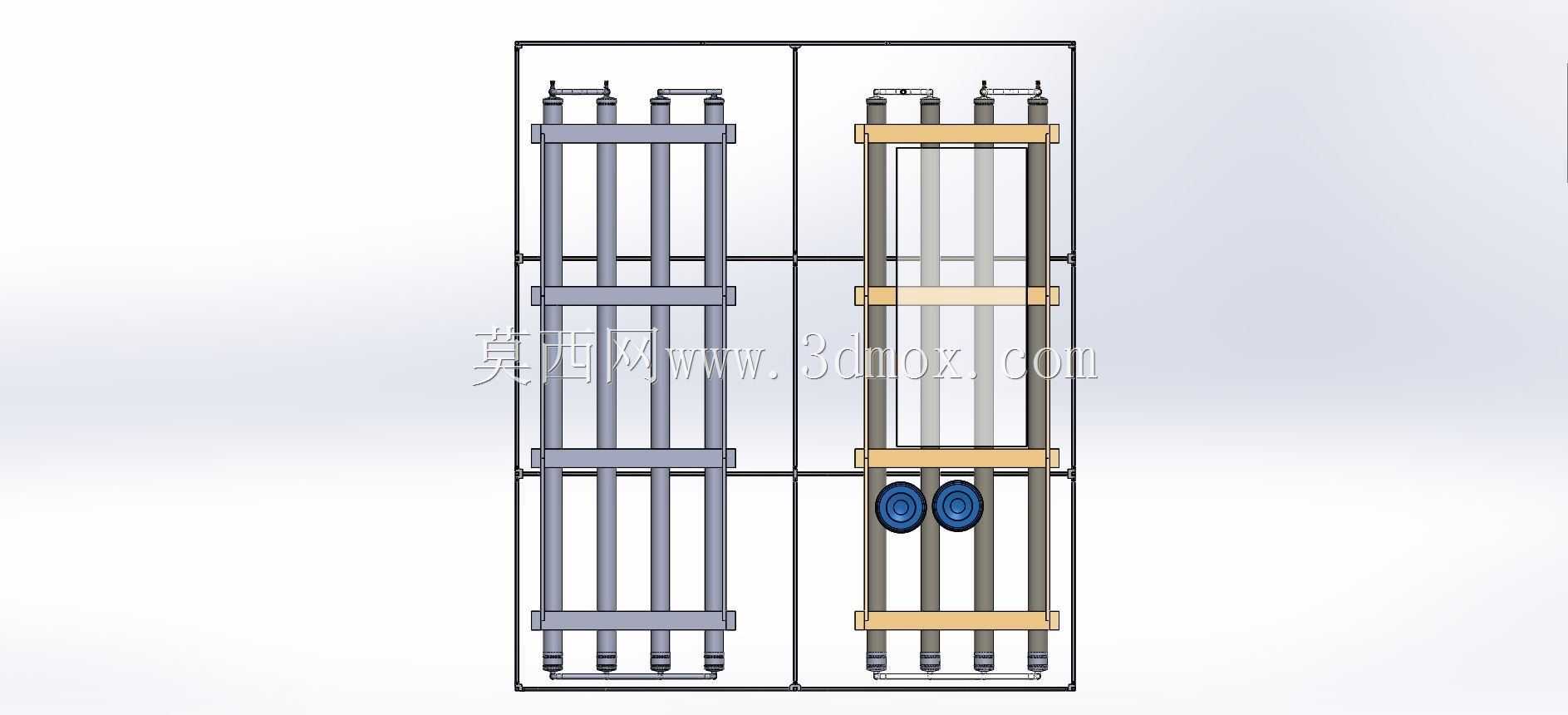

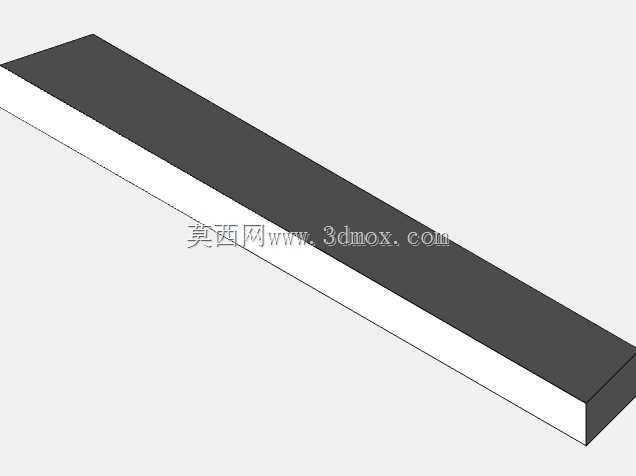

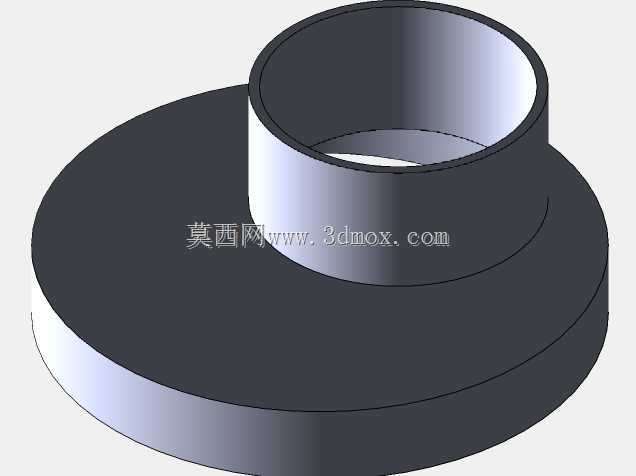

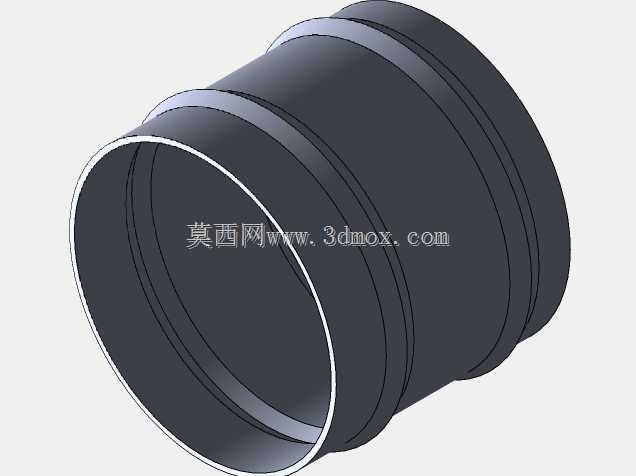

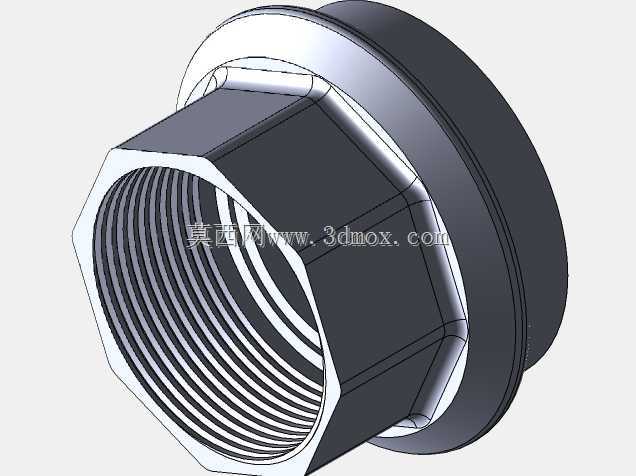

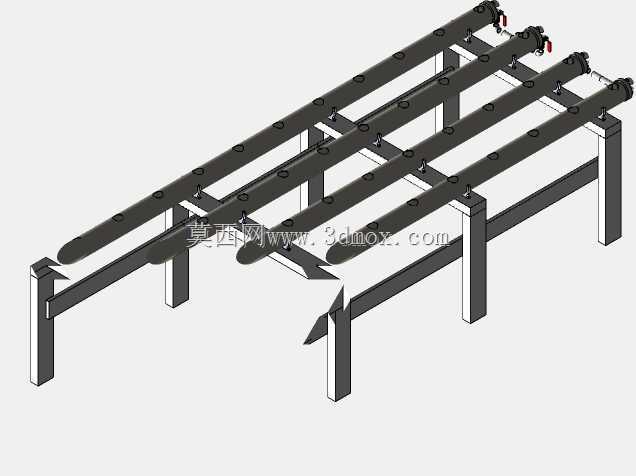

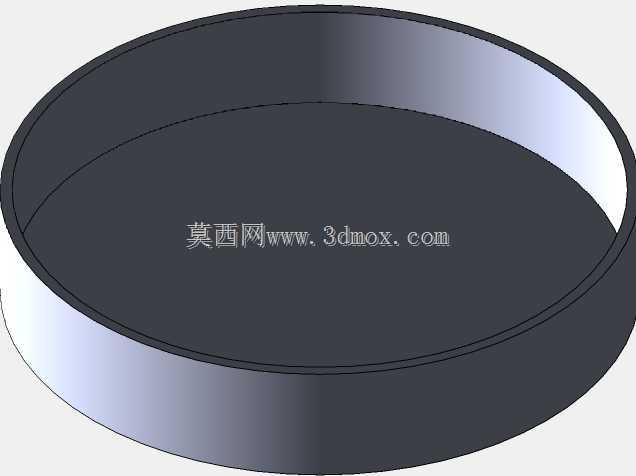

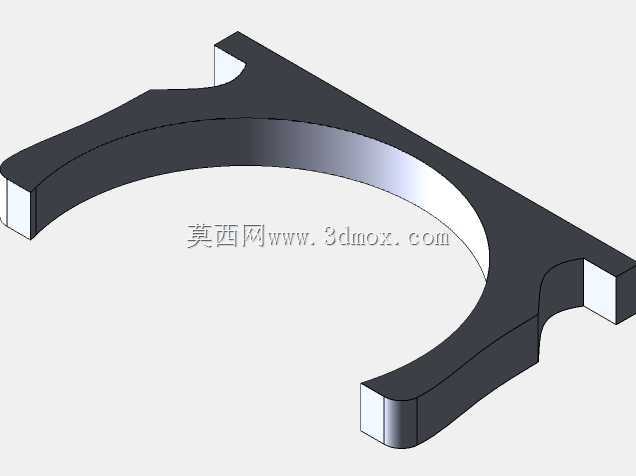

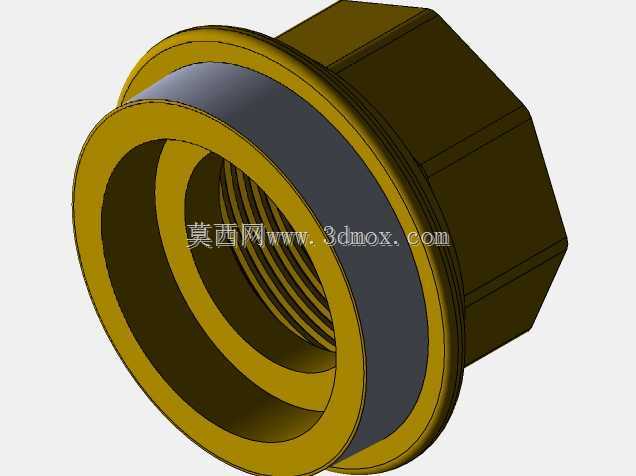

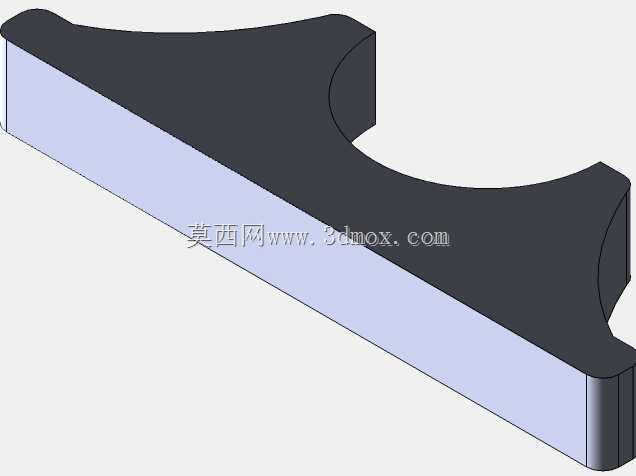

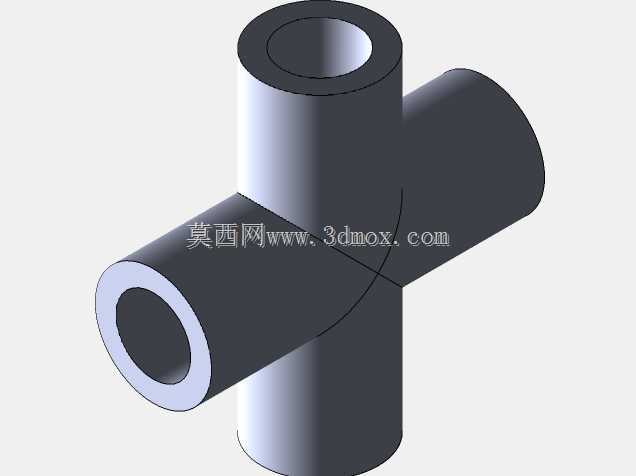

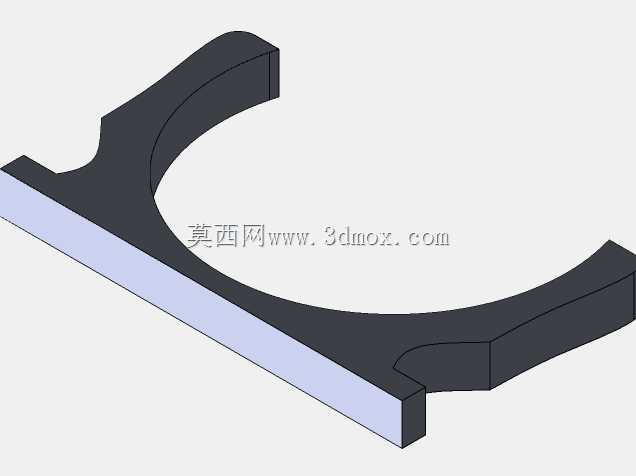

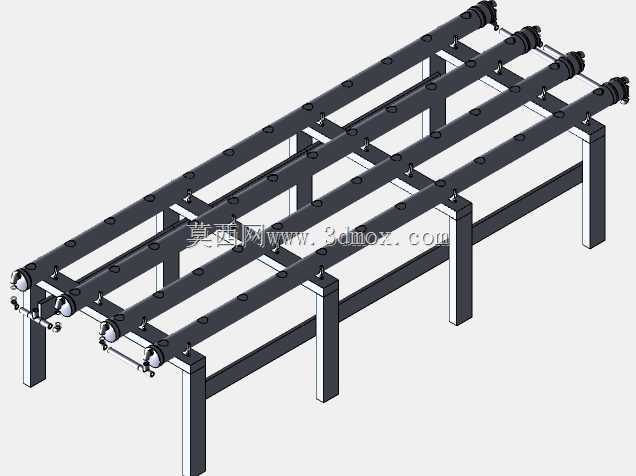

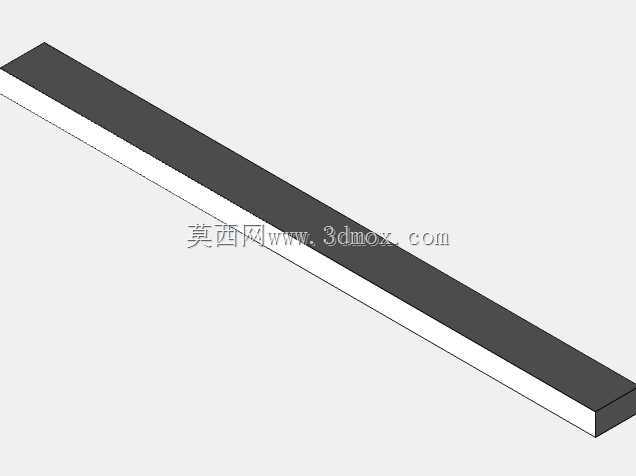

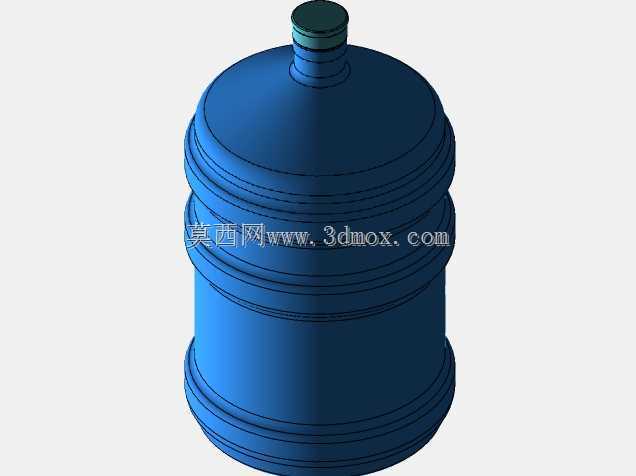

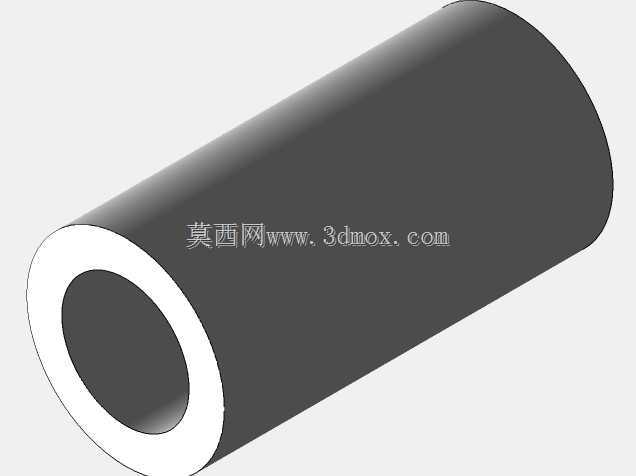

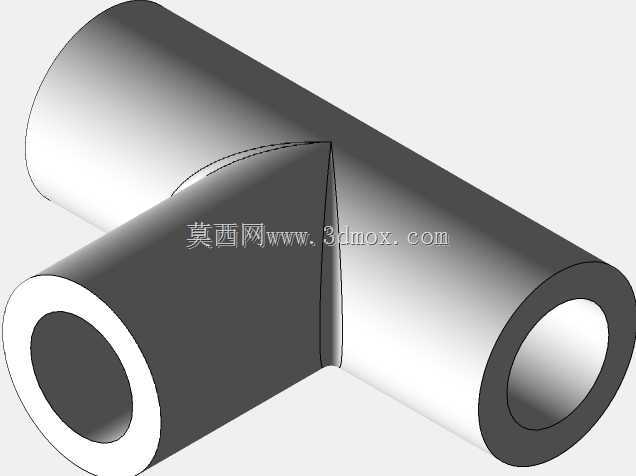

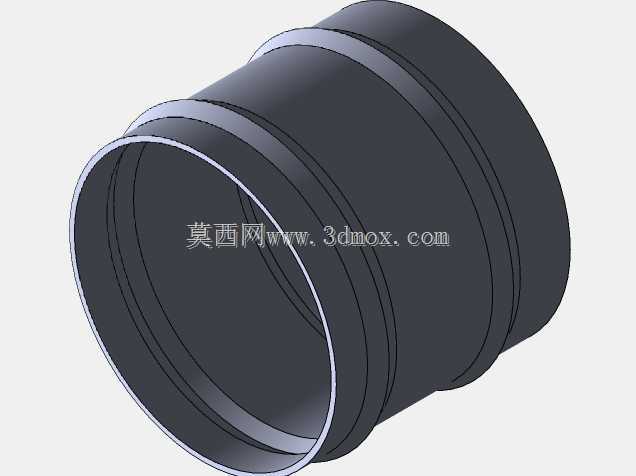

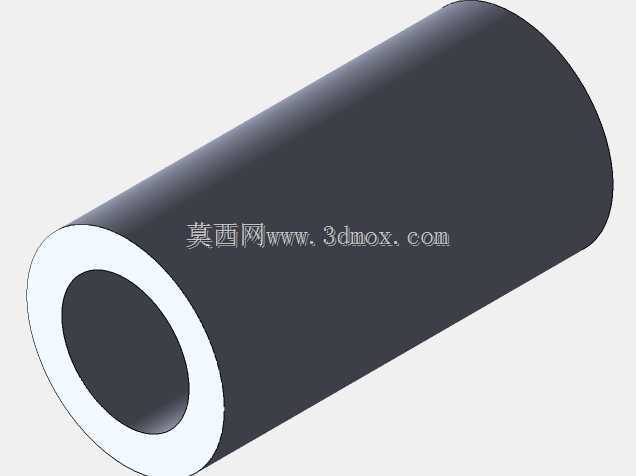

　　内部的栽培层架采用50mm×100mm规格的普通木材作为支撑框架，木材本身的耐潮性经过基础处理即可满足水培环境的使用需求，架体分层布置，每层的高度按照生菜等常见叶菜的成株高度预留生长空间，避免层间遮挡影响作物采光。栽培管路选用100mm直径的PVC管材，按照水培工艺要求在管体上开设定植孔，管路两端预留进液、回液接口，可直接外接小型水培循环泵与储液箱，实现营养液的闭环循环，管路在木架上采用管卡固定，拆卸调整方便，使用者可根据种植作物的品种调整定植孔间距或者更换不同孔径的管路。整套结构在设计时优先考虑了民用场景的易加工、易装配特性，所有型材、管材、木材均为市面常见的标准规格材料，不需要定制特殊截面的非标构件，

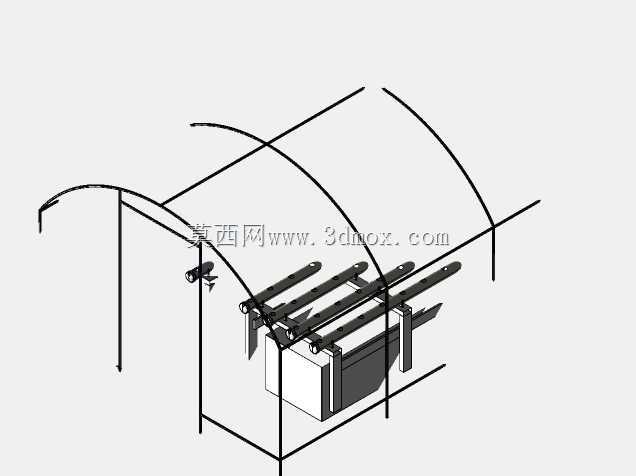

　　加工时仅需用到常用的金属切割、木材切割、PVC管粘接工具即可完成所有零件的制作，三维建模过程中已经对所有杆件的连接位置、管路的排布走向做了干涉检查，避免组装时出现孔位不对、杆件碰撞的问题。实际使用中，拱架外部可覆盖塑料薄膜或者遮阳网，实现早春保温、夏季遮阴的功能，内部的水培管路可根据种植需求调整排布密度，单批次可承载的生菜种植量能够满足普通家庭的日常叶菜食用需求。结构设计时也考虑了日常维护的便利性，木架支脚与地面预留了足够的间隙，避免积水浸泡木材导致腐朽，钢架构件的拼接节点均暴露在易操作的位置，后期如果出现杆件锈蚀或者损坏，可单独更换对应杆件，不需要整体拆解棚架。管路排布时特意将供液、回液的主管道布置在架体侧边，

　　不会遮挡栽培区域的操作空间，日常进行定植、采收、根系清理作业时，人员可在架体之间的通道顺畅操作，不会被管路或者结构件磕碰。针对小型水培场景常见的管路承重问题，木架的横梁间距经过核算，能够承载满管营养液加上作物成株重量的载荷，不会出现横梁弯曲变形、管路下垂的问题，拱架的型钢截面选型也经过基础的风载、雪载校核，在常规庭院使用环境下不会出现拱架变形垮塌的情况。整套结构没有复杂的传动或者电控部件，所有构件均为纯机械结构，故障率极低，即使是没有机械装配经验的种植爱好者，也能对照三维模型的装配关系完成整套设施的搭建，非常适合用于小范围的水培种植试验、家庭自用蔬菜种植场景，也可作为小型农业种植科普的教学演示设施，直观展示无土栽培的基础结构形式。
