小型舵机SG90微伺服执行构件

　　日常做小型自动化样机、航模结构、教学演示装置的时候，SG90这类微型舵机的出场率一直很高，很多刚接触结构传动的工程师第一次做角度可控的执行端，基本都是从这类小舵机入手的。它的核心定位就是小扭矩、小体积的角度执行单元，不需要复杂的驱动电路，只需要给对应的PWM信号就能输出指定角度的转动，在负载不大的场景里，能省掉很多传动结构设计的工作量。

　　从实际使用场景来看，这类微伺服最常出现在小型航模的舵面控制里，比如固定翼航模的副翼、升降舵偏转，小型多旋翼的云台微调，还有车模的转向控制，因为这类场景需要的输出扭矩不大，但是对安装空间、重量有严格限制，大尺寸的伺服根本塞不进去，也会增加整机的负载负担。除了航模车模领域，在高校的机械创新实训、小型桌面自动化装置里也经常用到，比如做小型物料分拣机构的拨杆驱动、智能小车的云台转向、桌面机械臂的关节驱动，甚至很多DIY的智能门锁演示模型、自动投喂装置的出料挡板控制，都会选这类微舵机作为执行部件，它的控制逻辑简单，不需要额外搭配复杂的伺服驱动器，普通的单片机IO口就能输出驱动信号，对做原型验证的工程师来说非常友好。

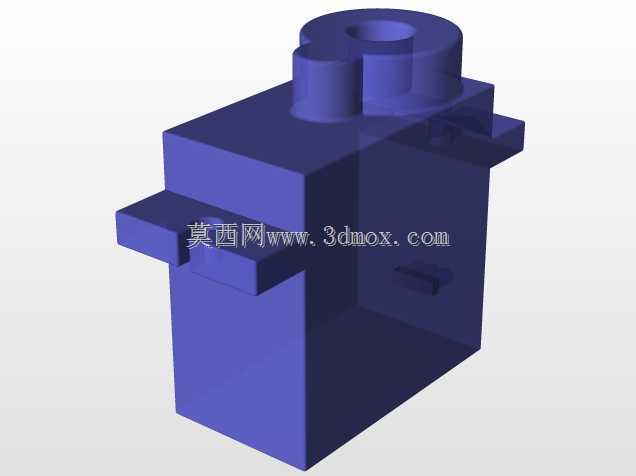

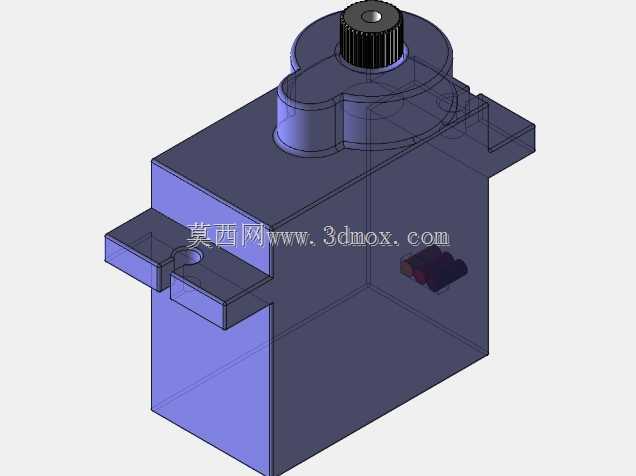

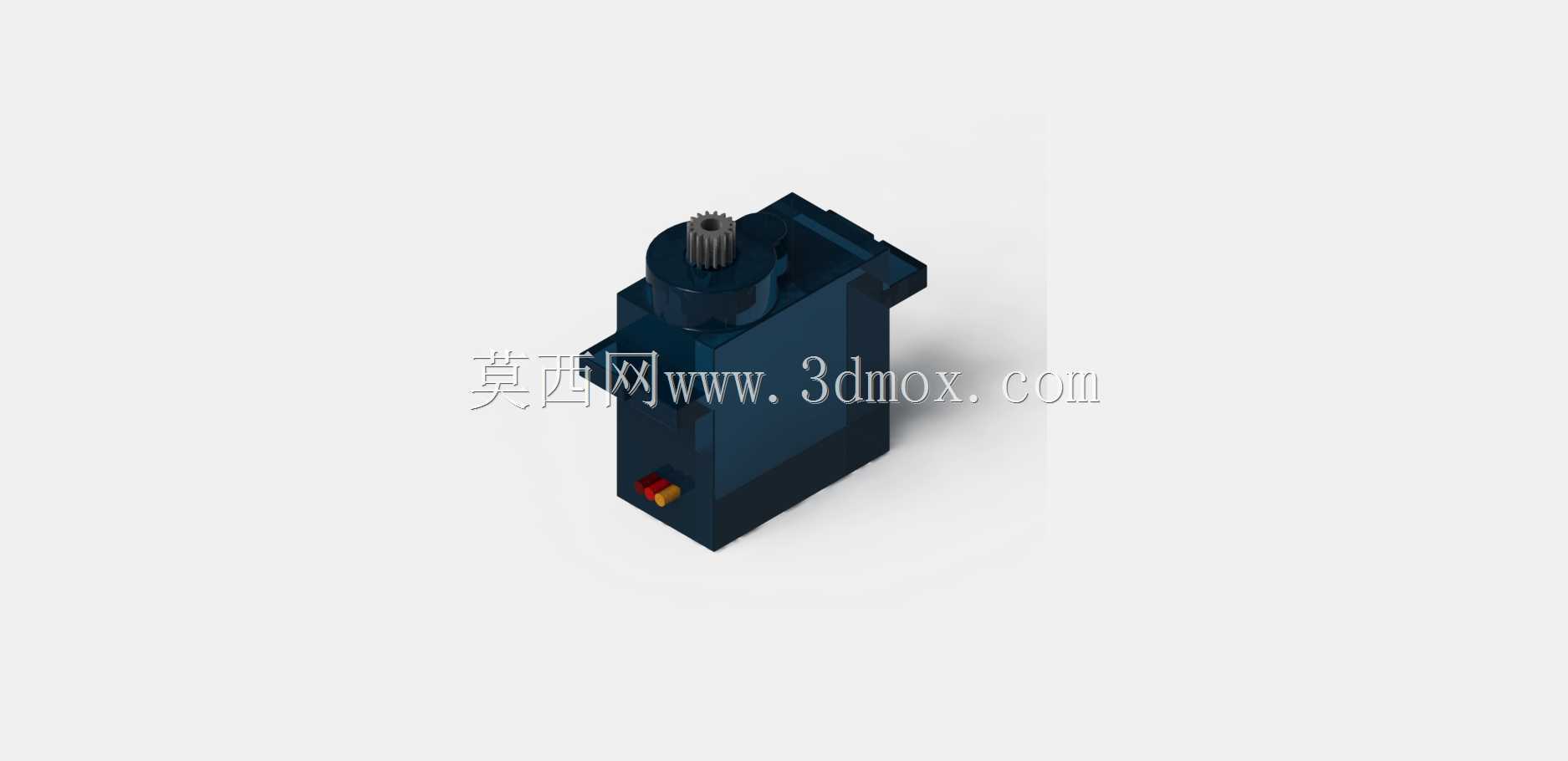

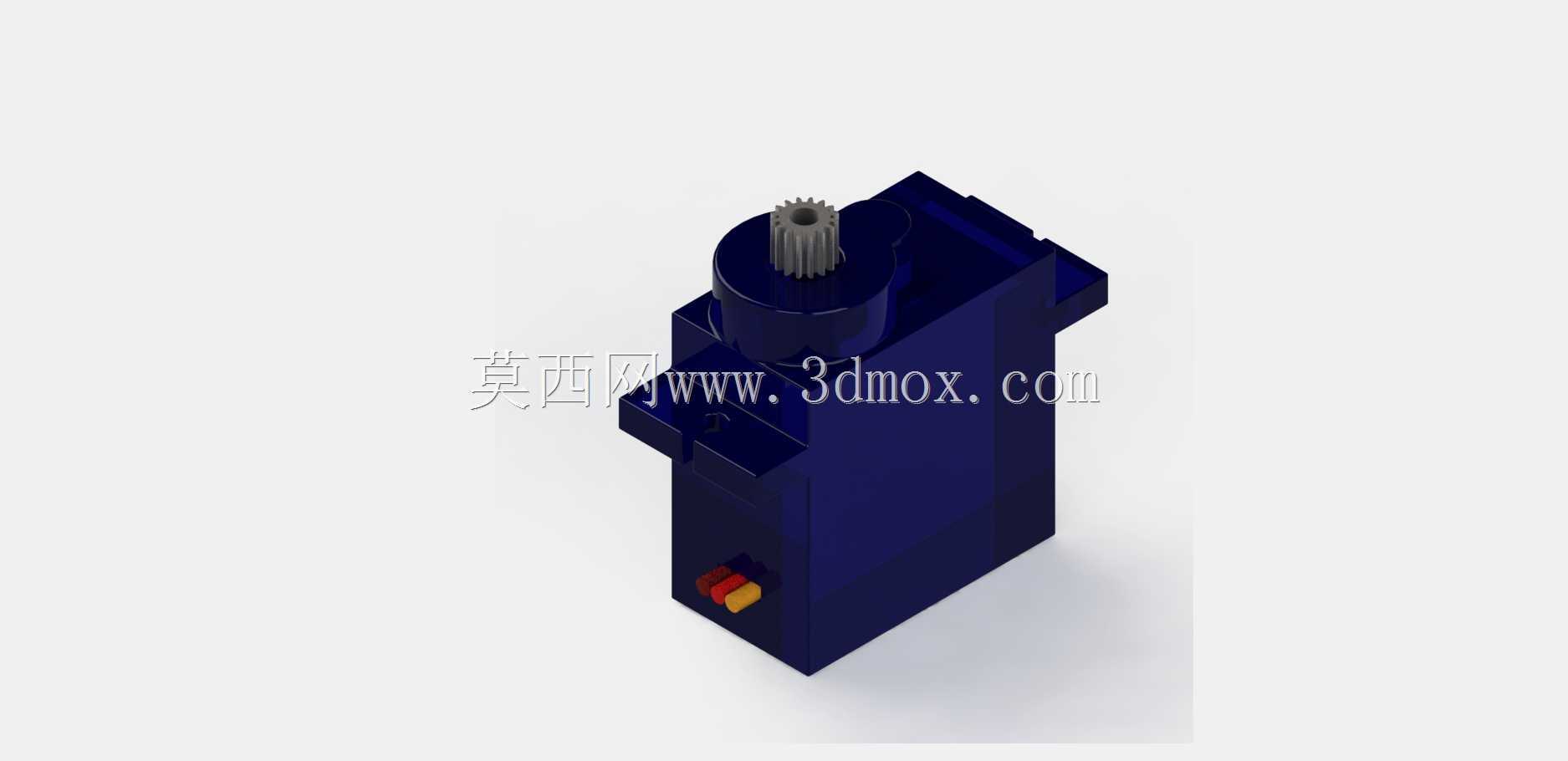

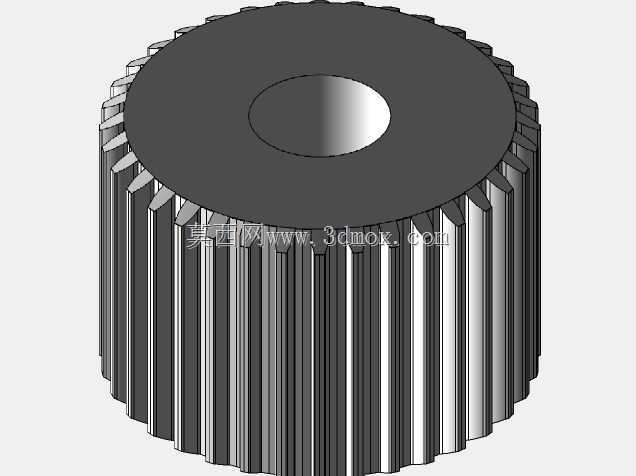

　　从结构设计的角度看，这款微伺服的外壳采用一体式注塑成型结构，主体是深蓝色的工程塑料壳体，壳体上预留了对应的安装凸耳，凸耳上开有标准的安装通孔，做结构安装的时候不需要额外做定制支架，直接用对应规格的螺丝就能把舵机固定在安装基板上，安装孔的间距是行业通用的标准尺寸，替换同规格的其他型号舵机也不需要修改安装位的孔位设计。输出轴端采用金属齿结构，相比早期的塑料齿轮版本，金属输出齿的抗冲击能力更强，频繁往复转动的时候不容易出现打齿滑牙的问题，输出轴顶端是标准的齿盘结构，可以搭配不同规格的舵机摇臂使用，直臂、圆盘摇臂都能直接安装，适配不同的传动连接需求。壳体尾部预留了接线引出位，三根信号线分别对应电源、地、信号输入，线序是行业通用的标准定义，接线的时候不需要额外查定义就能快速接好，减少接线错误的概率。

　　做结构设计的时候要注意它的安装边界，整体外形是规整的长方体结构，输出轴位于壳体顶面的中心偏置位置，设计安装腔的时候要预留足够的空间容纳壳体，同时要给输出摇臂留出足够的转动空间，避免摇臂转动的时候和周围的结构件发生干涉。它的输出角度范围是0到180度，实际使用的时候不要超行程驱动，不然会堵转烧坏内部的驱动电路和电机。内部的传动是多级齿轮减速结构，把小型直流电机的高转速低扭矩输出，通过齿轮组减速之后转换成低转速高扭矩的转动输出，齿轮组的减速比是经过匹配设计的，在额定电压下能达到对应的输出扭矩，足够带动小型的负载做角度偏转。壳体侧面的定位凸台可以在安装的时候做辅助定位，把凸台卡进安装板对应的定位槽里，就能避免舵机在工作的时候因为输出反力出现壳体转动的问题，保证输出角度的精度。

　　很多工程师在选型的时候容易忽略它的负载边界，这类微伺服的输出扭矩有限，不能用来驱动大负载的结构，如果实际需要的扭矩超过它的额定输出，就会出现舵机抖舵、定位不准甚至烧机的问题，所以在选型阶段就要算好负载的力矩，确认在它的额定输出范围内再选用。另外它的转动间隙控制在很小的范围内，做需要重复定位的结构时，只要安装牢固，重复定位的精度能满足大部分小型原型装置的需求，不需要额外加角度反馈元件，就能实现比较稳定的角度控制。在做三维建模的时候，要准确还原它的安装孔位尺寸、输出轴的中心高度、壳体的外形轮廓，这样在做整体装配的时候才能提前排查干涉问题，不用等到实物打样之后才发现安装位不对，浪费打样的时间和成本。尤其是输出轴的齿形尺寸，要和常用的舵机摇臂尺寸匹配，不然装配的时候会出现摇臂装不上或者配合间隙过大的问题。接线端的出线位置也要在模型里准确还原，设计走线槽的时候要预留对应的出线空间，避免装配的时候线被壳体压住，磨破绝缘层造成短路。
