射频识别RC522接收模块结构设计

　　在非接触式近场通讯的各类终端设备里，RC522方案的射频接收模块是应用覆盖面极广的核心感知部件，日常接触到的门禁读卡终端、校园一卡通读写器、智能储物柜的身份识别单元、工业产线的RFID标签溯源节点，大多会采用这类高集成度的射频模块作为信号接收与解析的核心载体。做这类模块的三维结构设计时，首先要锚定实际装机的适配需求，不能只停留在电路板外形的复刻层面。从实际装机场景来看，这类模块大多会直接焊接在主控电路板上，或是通过排针插接在设备内部的预留接口位置，所以设计时首先要确定排针的伸出长度与引脚间距，常规应用里采用2.54mm标准间距的直插排针，排针引脚的伸出长度控制在合理区间，既保证焊接后与母座的接触可靠性，也避免引脚过长导致装机时与周边元器件产生干涉。模块的核心载体是FR-4材质的印制电路板，板体的外形做了切角处理，对应安装位置的定位孔采用标准孔径，方便在需要螺丝固定的场景里直接用M2规格的螺丝完成紧固，不需要额外做安装支架的适配。板载的13.56MHz射频天线区域做了净空处理，设计时要注意天线区域的上方不能布置金属遮挡件，否则会直接影响射频信号的读取距离与识别稳定性，这也是很多新手结构设计时容易踩的坑——为了追求结构紧凑把金属压条压在天线区域，最终导致读卡灵敏度大幅下降。板上搭载的晶振元件做了独立的布局位置，远离排针的高频信号走线区域，减少信号串扰对射频接收灵敏度的影响，

　　晶振外围的金属屏蔽罩结构在建模时要准确还原其外形与焊接引脚位置，避免生产时出现元件贴装干涉。从功能实现的角度来说，这个模块的核心作用是接收13.56MHz频段的射频卡信号，完成信号的解调、解码后通过SPI接口传输给主控单元，所以结构设计时要充分考虑板上元器件的布局合理性，电源输入引脚的走线区域预留足够的滤波电容安装位置，减少电源纹波对射频电路的干扰。在做三维建模的过程中，要准确还原每一个元器件的实际高度，比如板载的贴片电容、电阻的高度，排针的总高度，晶振屏蔽罩的突出高度，这些尺寸参数直接决定了模块装机时的垂直方向安装空间，很多嵌入式设备的内部空间极其紧凑，垂直方向的预留间隙往往只有1-2mm，如果元器件高度建模出现偏差，装机时就会出现外壳顶到板载元件的问题，导致装配失败。另外，电路板的边缘到安装孔的距离要符合PCB生产的工艺要求，不能出现孔位距离板边过近导致生产时板体开裂的问题，天线区域的板边做了圆弧过渡处理，避免生产运输过程中板边出现毛刺掉渣的情况。在实际的设备选型过程中，结构工程师拿到这类模块的三维模型后，可以直接在装配体里完成布局，提前核对模块与周边结构件的间隙，确认排针位置与主控板的插座位置完全对齐，不需要等实物样品回来再做尺寸核对，能大幅缩短产品的开发周期。比如在做手持读卡终端的设计时，要把模块的天线区域对准外壳的读卡感应面，中间的塑料外壳壁厚控制在合理范围，不能有金属镀层覆盖感应区域，

　　这时候精准的三维模型就能帮助工程师快速确定模块的安装角度与固定位置，提前预判信号遮挡的风险。还有在工业控制柜的门禁模块设计里，模块往往要安装在控制柜门板的内侧，这时候要通过模型核对模块与门板加强筋的位置关系，避免加强筋刚好压在天线区域影响读卡效果，同时确认排针的走线空间足够，不会被门板的开合动作拉扯到连接线。建模过程中对板上的丝印标识也做了还原，包括天线的标识区域、引脚定义的丝印位置，这些细节能帮助生产装配时快速识别模块的安装方向，避免出现装反的问题。很多人觉得这类电子模块的结构设计很简单，就是照着电路板抄外形，但实际落地的时候，往往就是这些细节尺寸的偏差，导致整个产品的装配出现问题，或是射频性能达不到设计要求。

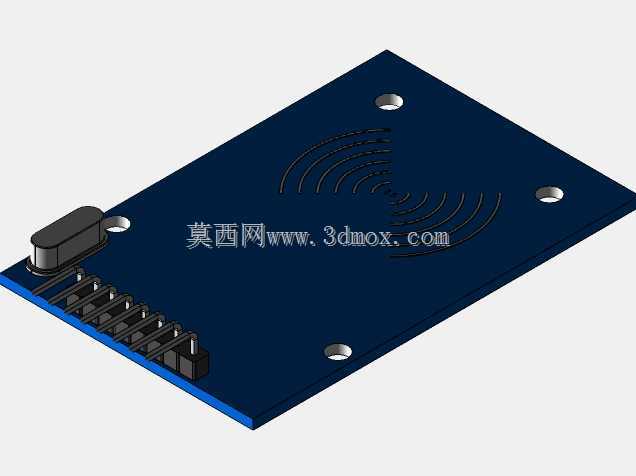

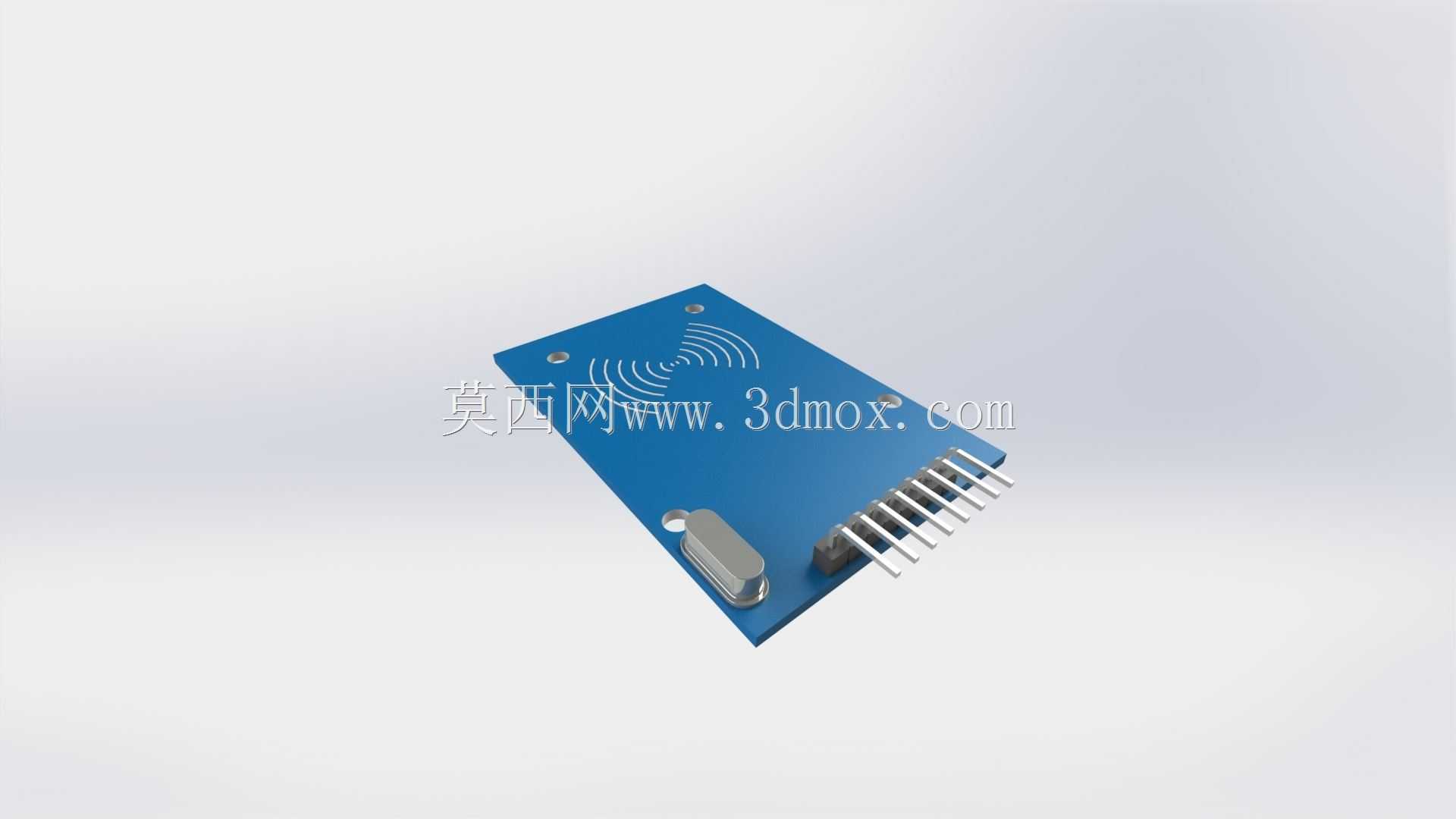

　　比如曾经遇到过的案例，就是建模时忽略了板载USB接口（如果是带USB版本的模块）的突出高度，导致外壳开孔位置不对，最终只能重新修改外壳模具，造成了不小的成本损失。而这个RC522接收模块的三维模型，把所有板载元件的外形、安装孔位、排针尺寸、板体轮廓都做了精准的还原，不管是用来做设备的结构装配校验，还是用来做产品的展示动画，都能直接复用，不需要再花时间去测绘实物尺寸。另外，设计时也考虑了模块的兼容安装场景，除了直插排针的安装方式，板上的定位孔也支持采用卧式插接的安装方式，只要更换对应的弯排针就能实现平行于主控板的安装，适配不同厚度的设备内部空间，这种多场景的适配性在建模时也通过准确的孔位与焊盘位置还原体现出来，方便工程师根据实际的装机需求选择对应的焊接方式。
