MQ2可燃气体检测传感模块结构设计

　　在民用燃气安全监测、工业可燃气体泄漏预警、家用厨房安防、小型环境检测设备的开发场景中，气敏传感模块是整套检测系统的前端核心感知部件，MQ2型气体检测模块的结构设计，完全围绕实际安装、信号采集、元件防护的工程需求展开，没有冗余的装饰性结构，所有外形特征都服务于功能落地。

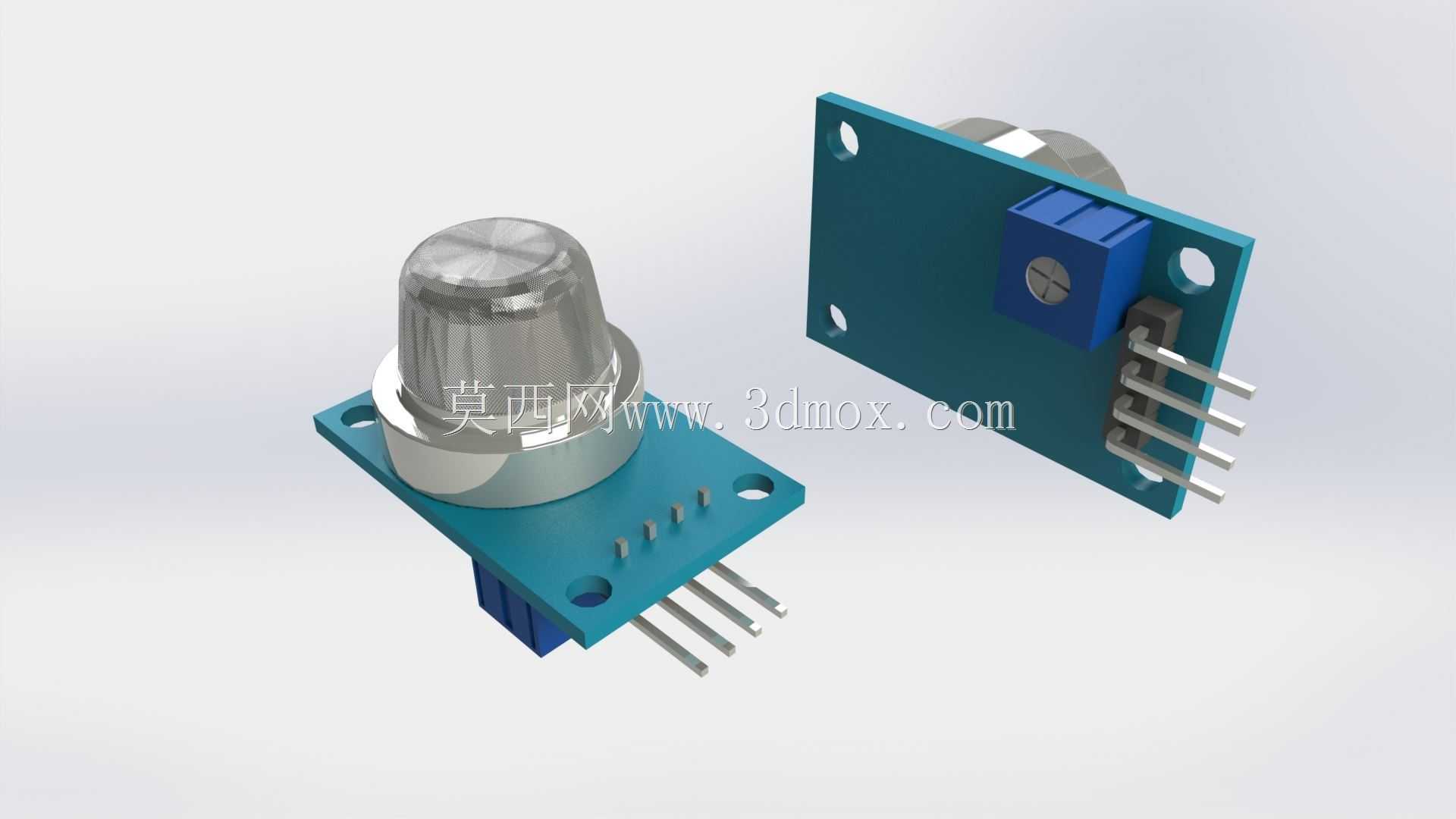

　　从实际使用场景来看，这类模块常被集成在燃气报警器、智能家居环境监测节点、工业点位可燃气体巡检终端、实验室气体安全监测装置中，核心检测对象为甲烷，同时对液化石油气、氢气等常见可燃气体也具备响应能力，是低成本可燃气体检测方案里应用最广泛的前端感知单元。做结构设计时，首先要考虑气敏探头的暴露需求——气敏元件工作时需要与待测空气充分接触，因此探头顶部的金属网罩完全突出于PCB基板上方，没有任何遮挡结构，保证气流可以顺畅穿过网罩接触内部的气敏材料，避免结构遮挡导致响应滞后、检测数值偏差的问题。

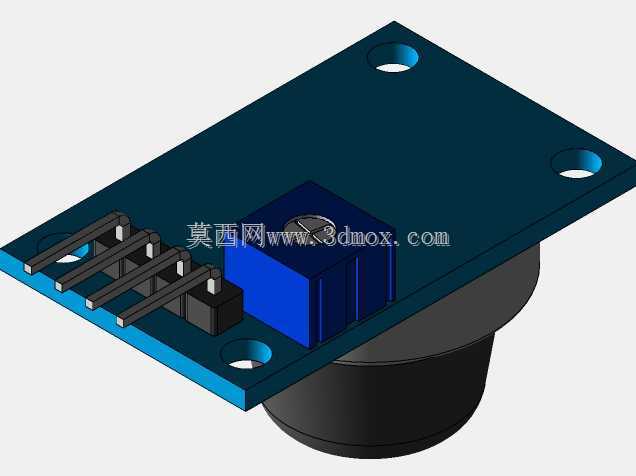

　　模块的安装边界设计充分考虑了通用安装需求，基板采用标准的FR-4环氧板材，整体为矩形平板结构，四个边角位置预留了标准直径的安装通孔，孔位间距适配市面上常见的传感模块安装座、PCB固定柱规格，既可以通过铜柱直接固定在设备内部的安装平面上，也可以通过排针直接插焊在主控电路板上，两种安装方式都不需要额外做结构改型，适配不同集成度的设备开发需求。板载的信号调节电位器布置在基板的侧边位置，调节旋钮朝向板外，在模块完成安装后，不需要拆解设备就可以通过螺丝刀直接调整灵敏度阈值，给现场调试、后期校准留出足够的操作空间，避免电位器布置在板件中间导致调试时需要拆卸周边结构的麻烦。

　　信号输出排针采用标准2.54mm间距的直插排针，引脚顺序遵循通用传感模块的定义规范，分别对应电源输入、接地、模拟信号输出、数字阈值输出，和市面上绝大多数单片机开发板、采集模块的接口定义兼容，结构设计时排针的伸出长度经过校核，既保证插焊时的焊接强度，也不会因为引脚过长导致安装时和周边元件发生干涉。气敏探头的底座采用耐高温的电木材质，和PCB基板之间通过波峰焊固定，探头的金属外壳和基板之间预留了足够的散热间隙，因为气敏元件工作时需要保持一定的加热温度，这个间隙可以避免探头的工作温度传导到PCB板上，导致板上其他电子元件长期处于高温环境下加速老化，同时也能减少加热功耗的无谓散失，让探头更快进入稳定工作状态。

　　在结构细节上，基板的边角做了小圆角处理，避免安装时锋利的板边划伤操作人员或者周边的线材，板上的走线全部做了阻焊覆盖，仅在焊接位置露出焊盘，减少潮湿环境下走线氧化、短路的风险。探头顶部的金属防爆网罩采用双层不锈钢网结构，既可以保证空气流通，也能阻挡外界的灰尘、飞虫直接接触内部的气敏材料，同时在遇到气敏元件异常高温的情况时，网罩可以起到阻隔作用，避免明火外泄，满足基础的防爆安全要求。模块整体的厚度控制在较低的范围内，即使是在内部空间紧凑的小型手持检测设备、嵌入式安防终端里，也不会因为模块厚度过大导致设备外壳无法合盖，安装时不需要额外预留过多的高度空间。

　　做三维建模时，所有安装孔位的位置度、排针的间距、电位器的调节空间、探头的突出高度都严格按照实际元件的尺寸参数绘制，没有做夸张的形变或者艺术化处理，模型可以直接用于设备的结构干涉检查、安装位模拟、整机装配验证，设计人员在做整套设备的结构开发时，可以直接调用这个模块模型完成布局，不需要反复核对实物尺寸调整安装位，减少结构设计阶段的反复改模风险。从实际选型角度来说，这个模块的结构设计完全贴合工程应用的实际需求，没有为了外观牺牲安装便利性、调试便利性和检测可靠性，是典型的功能优先的工业级传感元件结构设计，所有的结构特征都能在实际使用中找到对应的功能落点，没有多余的设计冗余。
