工业控制用M12螺纹绿头凸面按钮结构

　　在低压电气控制回路、小型设备操作面板、非标自动化台架的操作单元设计中，这类凸头按钮是出现频率极高的手动操作元件，不同于常见的平钮、急停锁钮，这款绿头按钮采用球面凸顶的操作头设计，操作时的触感反馈更明确，即使操作人员佩戴薄型劳保手套，也能快速找准操作位置完成触发，不会因为面板布局紧凑出现误触相邻元件的问题。从实际安装场景来看，这类按钮多用于设备的启动触发回路，绿色的操作头在工业配色规范里默认对应启动、通电、运行类的操作指令，操作人员无需额外识别标识，仅凭颜色就能快速判断按钮功能，降低现场操作的误判概率。

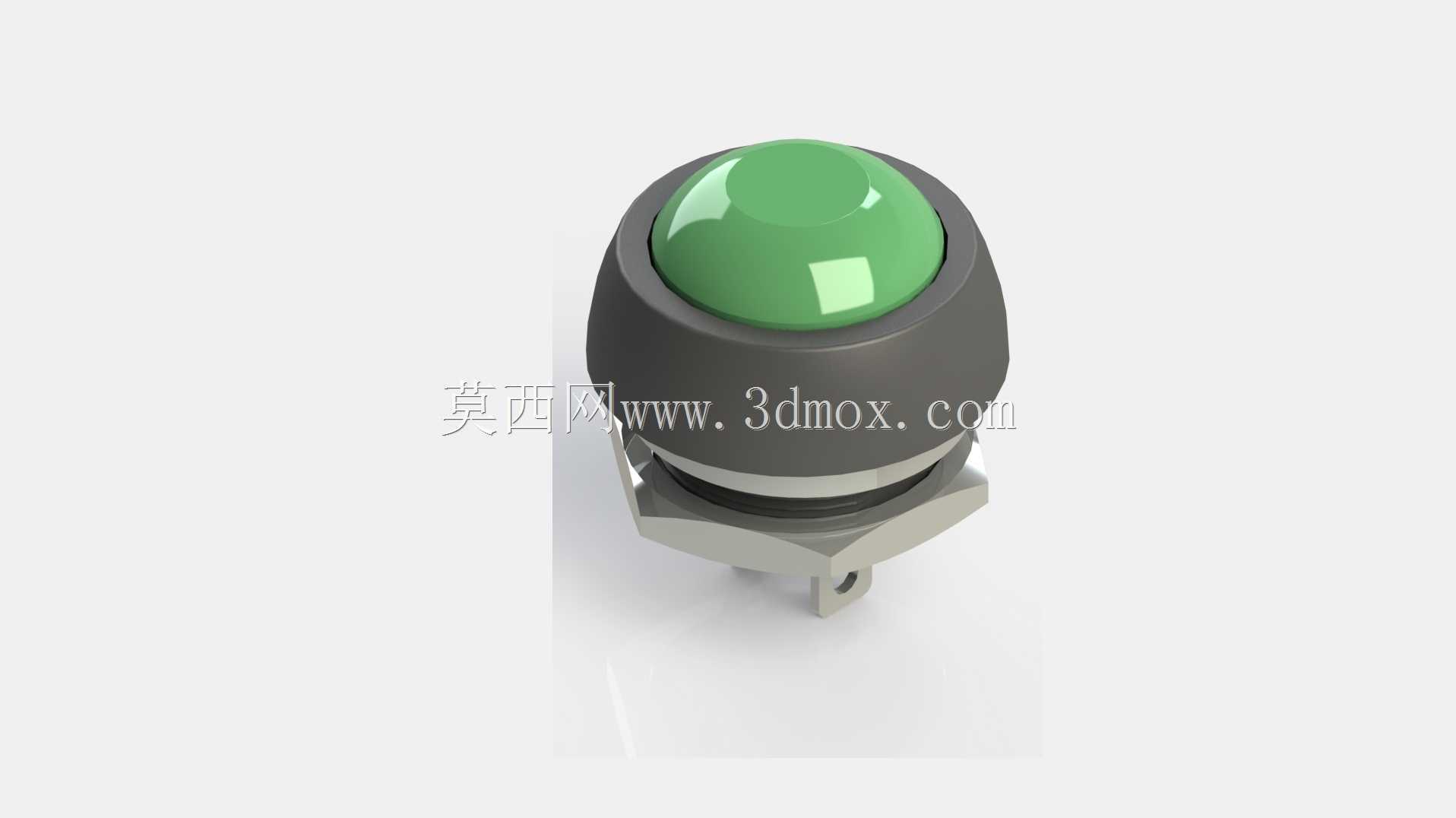

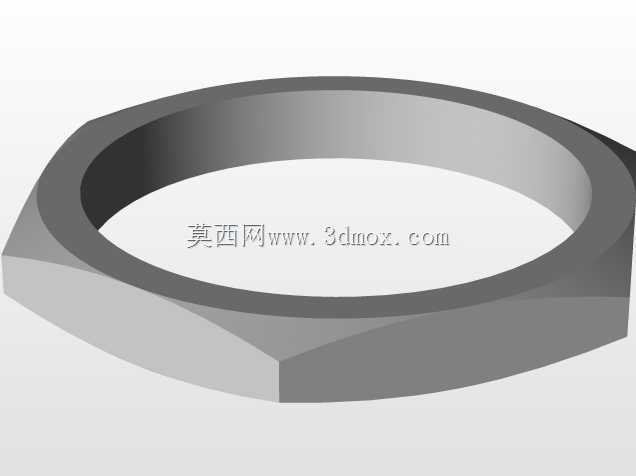

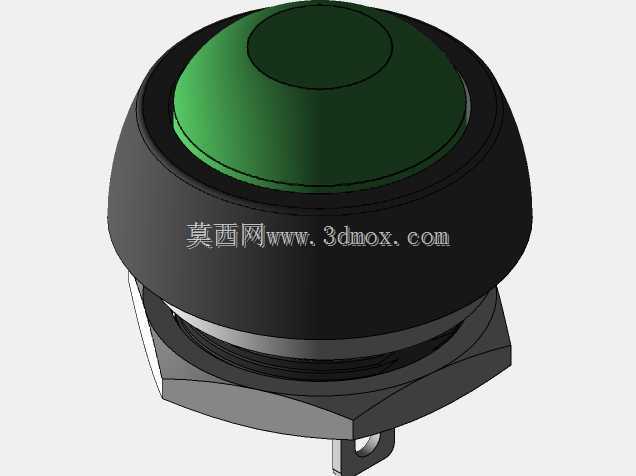

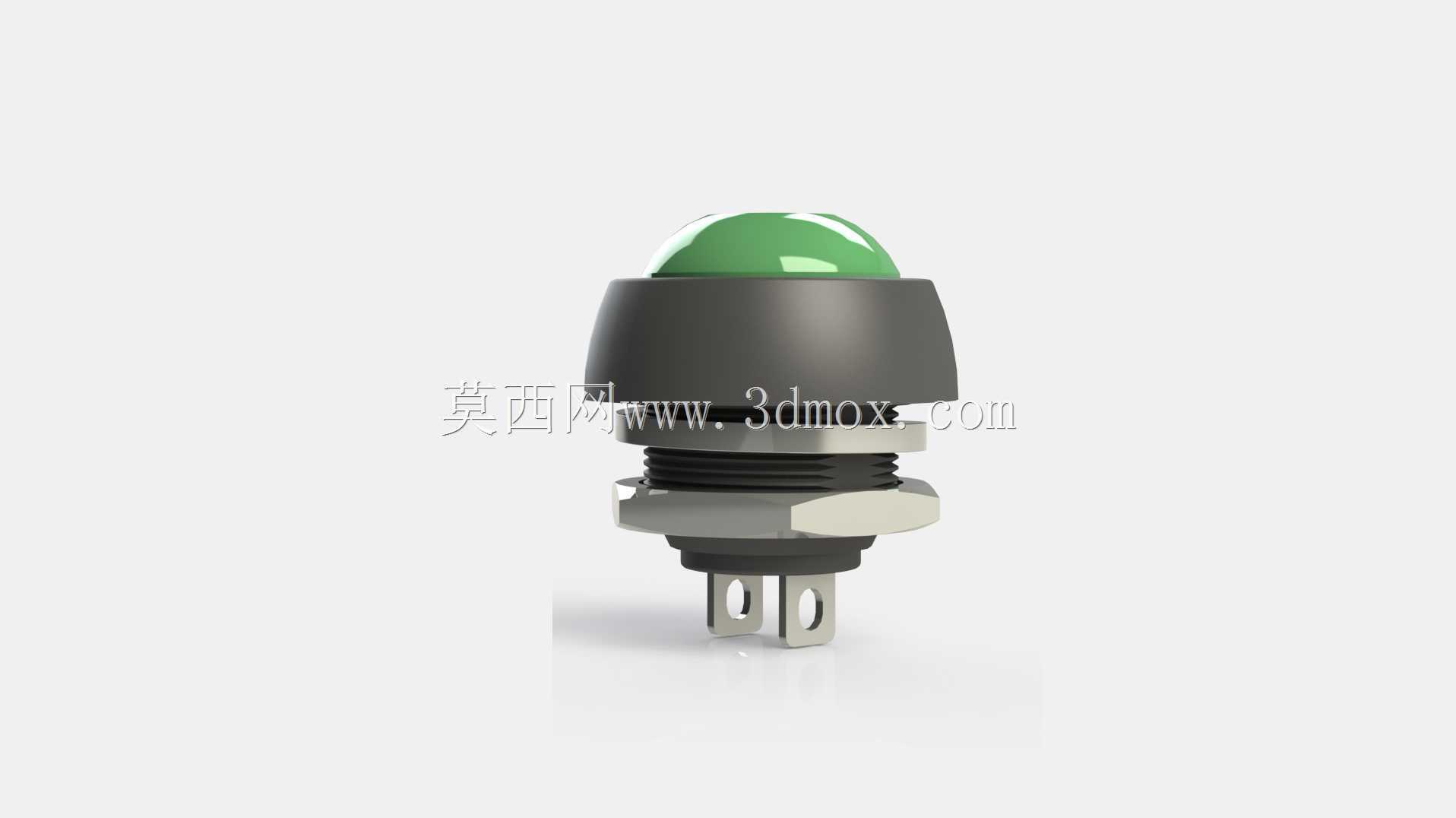

　　设计这款按钮的三维结构时，首先要明确安装边界的约束条件，这款按钮采用M12螺纹的安装接口，适配面板上直径12mm的安装开孔，安装时从面板正面穿入，背面通过配套的六角锁紧螺母压紧固定，适配的面板厚度范围在1mm到5mm之间，覆盖常见的冷轧钢板喷塑面板、亚克力操作面板、铝合金型材端盖等常用安装基材的厚度需求，建模时需要注意螺纹段的有效长度要留足锁紧余量，不能因为螺纹段过短导致厚面板无法锁紧，也不能过长导致背面突出过多干涉内部走线。操作头部分采用球面凸起的造型，凸起高度控制在8mm左右，既保证手指按压时有足够的接触面积，又不会因为突出过高被现场的杂物、线缆勾挂造成误触发，操作头的边缘做了R2的圆角过渡，避免尖锐边缘划伤操作人员手指。

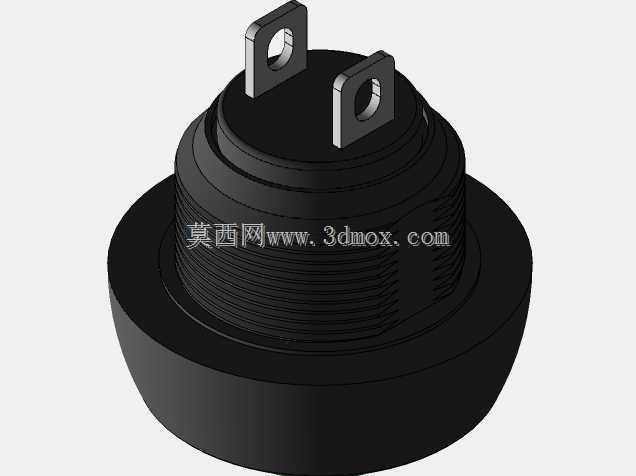

　　按钮的主体外壳采用深色绝缘材质，建模时要考虑外壳的壁厚均匀性，整体壁厚控制在1.5mm左右，既保证结构强度，又不会因为壁厚不均导致注塑成型时出现缩痕、变形等问题。外壳下部的接线端采用插片式接线结构，两个接线插片的间距为6.3mm，适配标准的6.3mm冷压端子，接线时不需要焊接，直接将压好线的冷压端子插紧即可，现场装配效率更高，建模时要保证插片的位置度公差，避免插片歪斜导致端子无法插入。按钮内部的复位弹簧采用圆柱螺旋压缩弹簧，建模时要预留弹簧的运动行程，这款按钮的按压行程为2.5mm，弹簧的预压量设置为1mm，保证按压到位后有足够的回弹力，松开按钮后能快速复位，不会出现卡滞、复位不到位导致的回路常通问题。

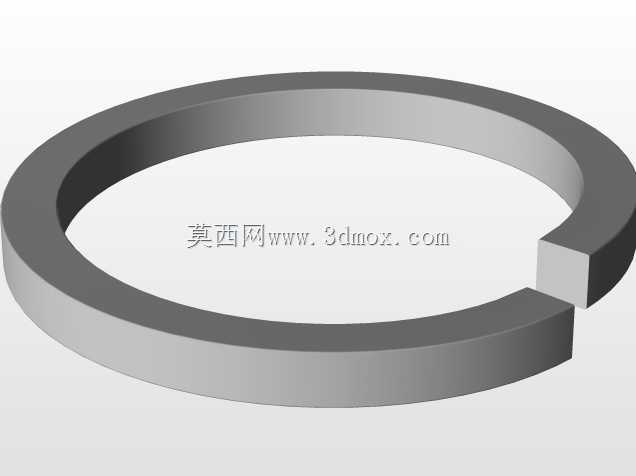

　　从功能特性来看，这款按钮属于自复位式常开按钮，正常状态下触点处于断开状态，按压时触点闭合接通回路，松开后触点自动断开，适合用于点动控制、启动信号触发这类不需要持续保持接通的场景，比如小型传送带的点动对位、测试台的触发启动、指示灯的测试触发等场景都能适配。在结构设计时，操作头和外壳之间的配合间隙控制在0.2mm左右，既保证按压时动作顺畅无卡滞，又能阻挡现场的灰尘、细小碎屑进入按钮内部，提升元件在多尘车间环境下的使用寿命，按钮的防护等级可以达到IP40，满足一般工业车间的使用要求，如果是有淋水、多粉尘的特殊场景，还可以在按钮根部加装防水密封圈，进一步提升防护能力。

　　建模过程中，要注意各个零件的装配干涉检查，尤其是按压动作过程中，操作头、弹簧、触点座、外壳之间不能出现运动干涉，保证整个按压行程内动作顺滑。接线插片的部分要做防脱结构，在插片和外壳的配合位置设置定位凸台，避免接线时插片被推力压入外壳内部导致失效。按钮顶部的绿色操作头采用半透光的绿色材质，若后续需要加装指示灯，只需要更换带灯的触点模块，就能实现按钮带状态指示的功能，不需要更改面板开孔和外部安装尺寸，具备较好的配件通用性。这类按钮在实际选型时，除了安装尺寸，还要注意触点的额定负载，这款按钮的触点额定电流为5A，适配AC220V、DC24V等常见的控制回路电压，不能直接用于主回路的大电流通断，只能作为控制回路的信号触发元件使用，在三维布局时，要注意按钮之间的安装间距，相邻两个按钮的中心距不小于20mm，保证操作时不会误触相邻元件，同时给背面的接线、锁紧螺母安装预留足够的操作空间。
