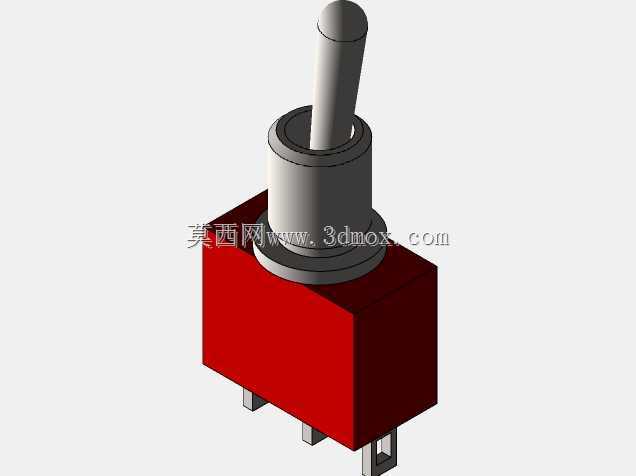

Eledis1A11-NF5STSE钮子开关三维结构

　　这款钮子开关的三维结构还原，完全贴合工控小功率回路的实际选型需求，日常在小型电控箱面板、测试治具台、手持检测设备、低压信号切换回路里都能见到同结构产品的身影，核心作用就是通过拨杆的扳动实现回路通断或者两路信号的切换，属于低压电控领域最常见的手动操作元件之一。从结构设计逻辑来看，这款开关采用方形基座搭配圆柱形拨杆的经典布局，红色的绝缘基座采用酚醛树脂类绝缘材质设计，内部预留了静触点、动触片以及复位定位结构的安装空间，拨杆与基座衔接处做了阶梯式的轴套结构，既可以给拨杆的摆动提供稳定的回转支撑，也能在轴套位置加装防水密封圈或者防尘垫圈，适配多粉尘、少量溅水的车间使用场景，避免异物进入基座内部造成触点接触不良。基座底部伸出的三个直插式引脚，

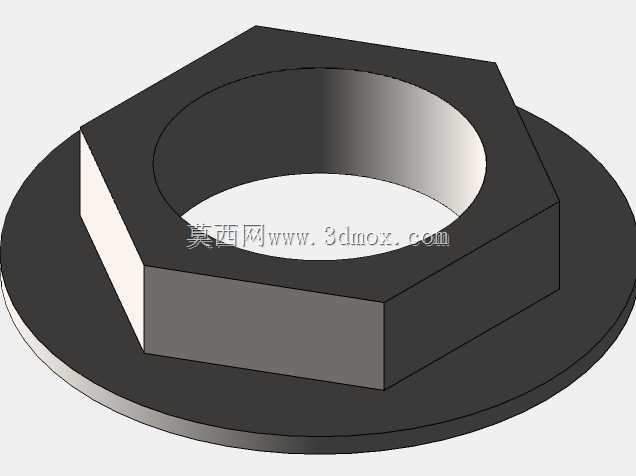

　　对应单刀双掷的回路接线逻辑，中间引脚为公共端，两侧引脚分别对应常开、常闭触点，引脚的间距、伸出长度都严格匹配PCB板焊接的通用规范，既可以直接插装在印刷电路板上完成波峰焊固定，也可以搭配接线端子实现导线压接安装，适配不同的装配工艺需求。在安装边界的设计考量上，这款开关的基座外形为规整立方体，面板安装时只需要在安装面板上开出对应尺寸的圆形安装孔，搭配配套的六角螺母、平垫圈就能从面板背面完成锁紧固定，拨杆的摆动角度控制在常规钮子开关的标准行程范围内，扳动时的定位手感清晰，动触片切换过程中不会出现虚位晃动，能够保证触点接触压力稳定，避免回路通断过程中出现接触电阻过大、打火拉弧的问题。从三维建模的细节处理来看，拨杆的顶端做了圆弧过渡处理，

　　操作人员手动扳动时不会出现硌手的问题，基座的棱角处做了微小的倒角处理，既符合绝缘件注塑成型的工艺要求，也能避免装配过程中尖锐棱角划伤操作人员或者导线绝缘层。内部的触点结构采用银合金触点材质设计，能够承载小功率回路的额定电流，拨杆的定位结构采用弹簧顶珠的经典结构，每次扳动到档位位置时都会有清晰的档位反馈，操作人员不需要观察指示灯就能通过手感判断开关是否切换到位，非常适合需要盲操作的设备操控场景。在实际设备选型适配过程中，这类钮子开关通常用于不需要频繁操作的信号回路、小功率负载回路，比如设备的电源手动切换、测试模式选择、应急信号触发等场景，相比薄膜按键、触摸按键，这类机械结构的钮子开关抗干扰能力更强，不会因为电磁干扰出现误触发，

　　在工业现场的复杂电磁环境下可靠性更高。建模过程中对各个配合间隙的还原都严格参照实物装配公差，拨杆与轴套之间的配合间隙控制在合理范围内，既不会因为间隙过大出现拨杆晃动，也不会因为间隙过小导致扳动阻力过大，影响操作手感。基座的壁厚设计也充分考虑了绝缘强度要求，能够满足低压电控设备的电气间隙、爬电距离规范，避免相邻引脚之间出现击穿短路的问题。底部引脚的直径、长度尺寸都匹配通用PCB板的焊盘孔径设计，焊接时引脚能够顺利穿过焊盘，焊锡能够均匀包裹引脚形成可靠的焊接点，不会出现引脚过粗插装困难、或者引脚过细焊接强度不足的问题。
